感謝EEWorld提供的電源評測機會，很榮幸拿到了72W的工業級電源（12V*6A，DER-931）
一、外觀（MinE-CAP效果）

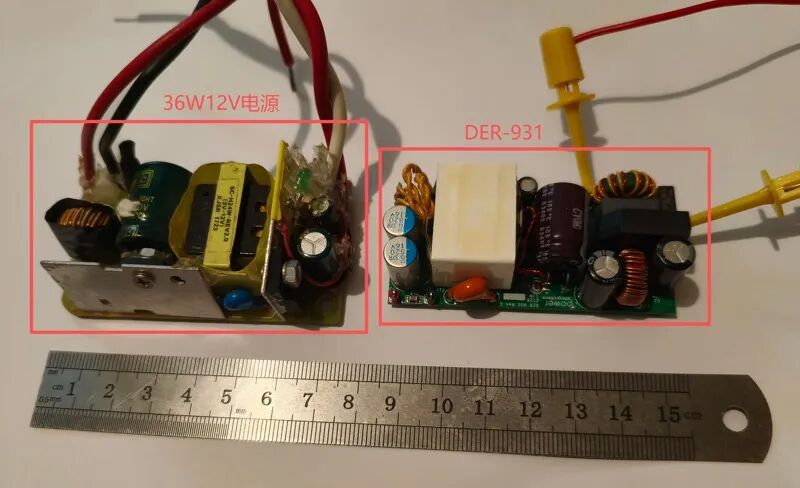

拿到電源的時候，就被DER-931的體積驚到，72W的電源，竟然比手頭36W的電源體積還小，整體元器件之間也是非常的緊湊，適合空間比較狹小的場合。

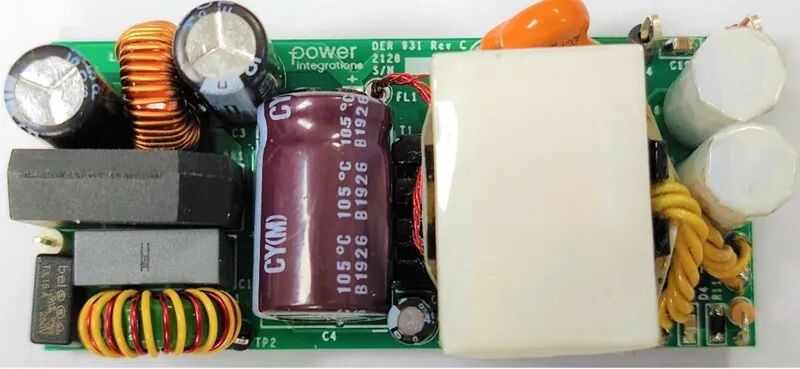

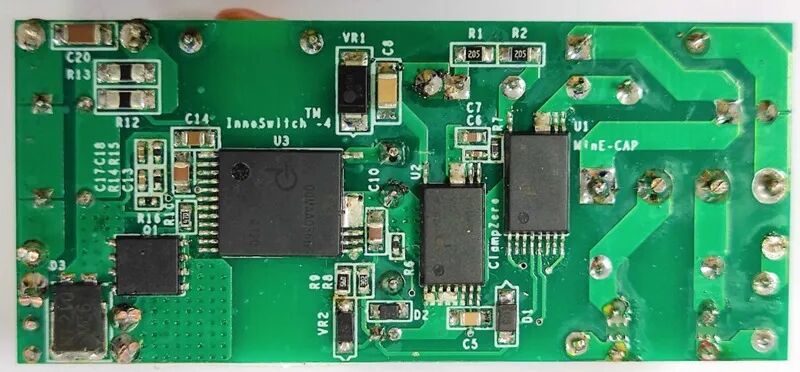

官方文檔中的產品圖，正面和底面

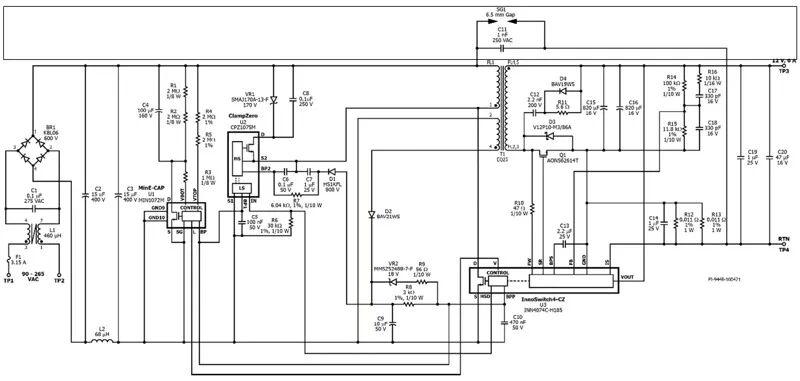

MinE-CAP的效果還是相對驚人，下面是這款電源的原理圖。
二、評測背景
申請評測的時候，就希望感受下小體積電源的魅力，以及PI品牌的性能，加上InnoSwitch4?CZ 的 ZVS 軟開關技術
只是手頭沒有示波器，只有精度很低的萬用表，好在DER-931的性能確實非常優秀，一系列的測試，以及長時間的表現都很穩定和出色

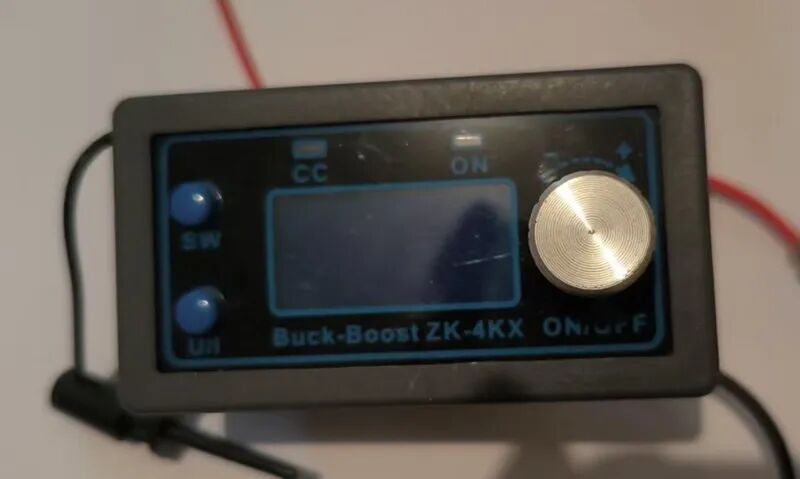

本來想利用ZK-4KX數控電源模塊進行電源后端功率的評測，測評過程發現只能是這個模塊本身的性能，對于輸入電源不敏感。

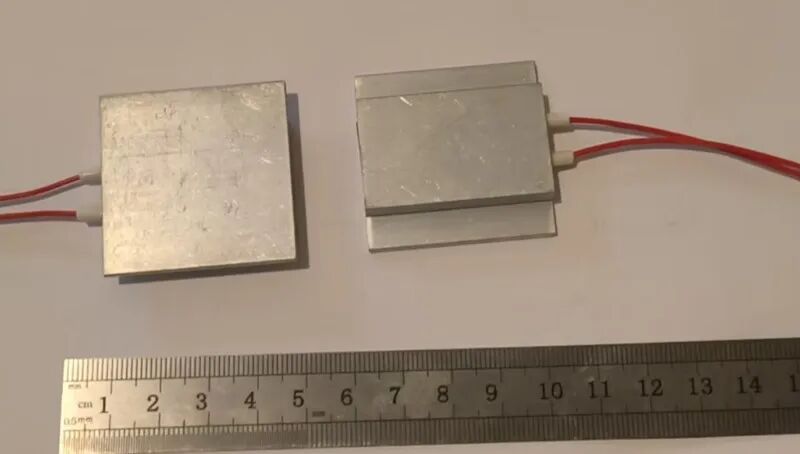

因此就考慮采用加熱模塊來評測電源功率和穩定性。
三、測試環境搭建

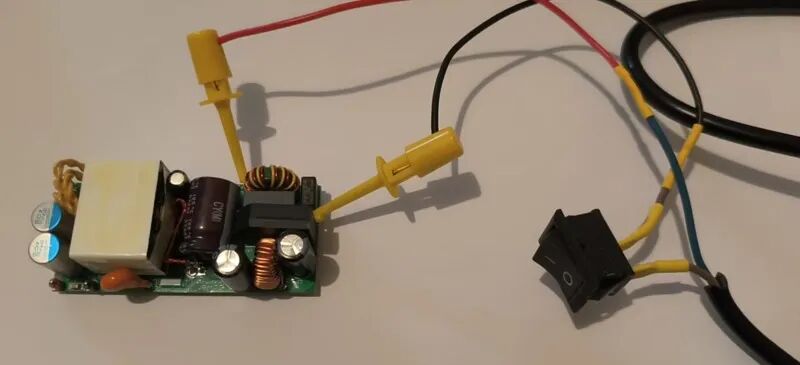

考慮到220V強電的危險性，加了一個開關控制強電，另外為了不影響電源模塊的整體完整性，沒有焊接，用的是測試夾進行連接。

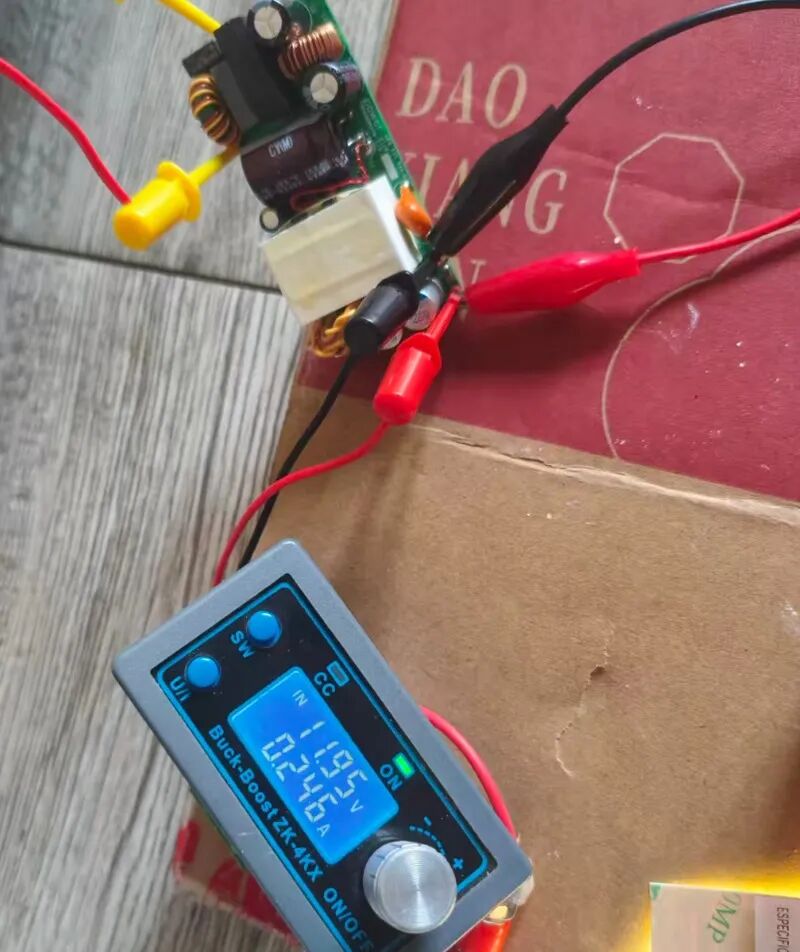

在DER-931的輸出端，同樣用的測試夾，后面用鱷魚夾連接加熱塊，以及數控ZK-4KX模塊

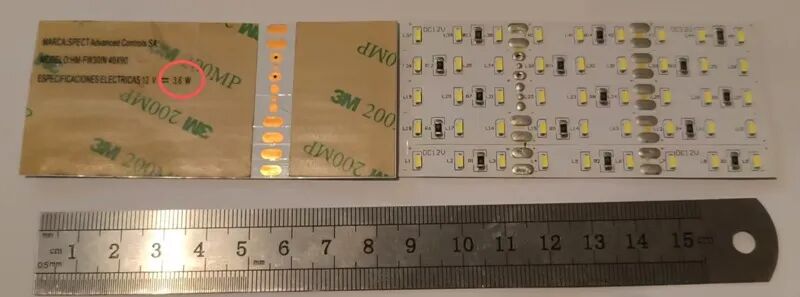

未來驗證可視性，后面又加了一塊3.6W的LED燈板

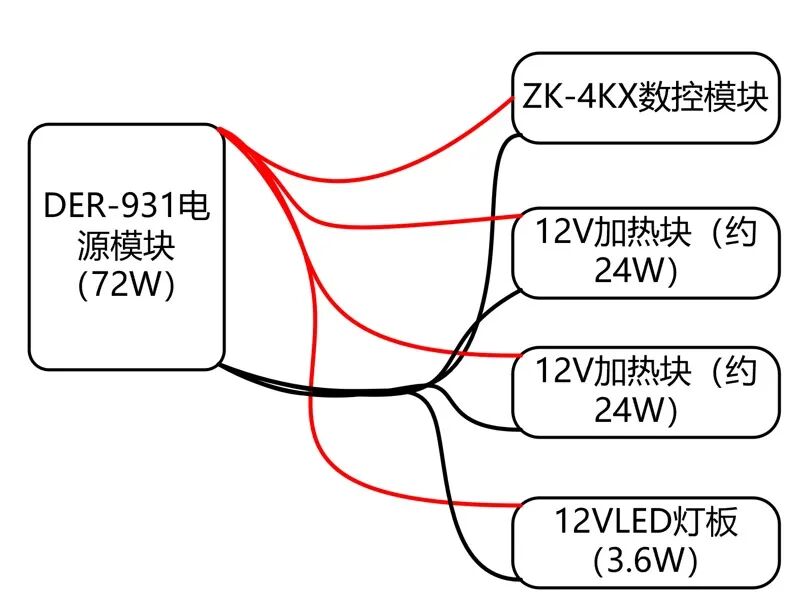

整體連接示意圖如下：
四、核心參數實測
在測試過程中， 數控模塊的輸入電壓基本比較穩定，都是11.95V左右，變化范圍11.94V-12.01V，電流0.25A左右

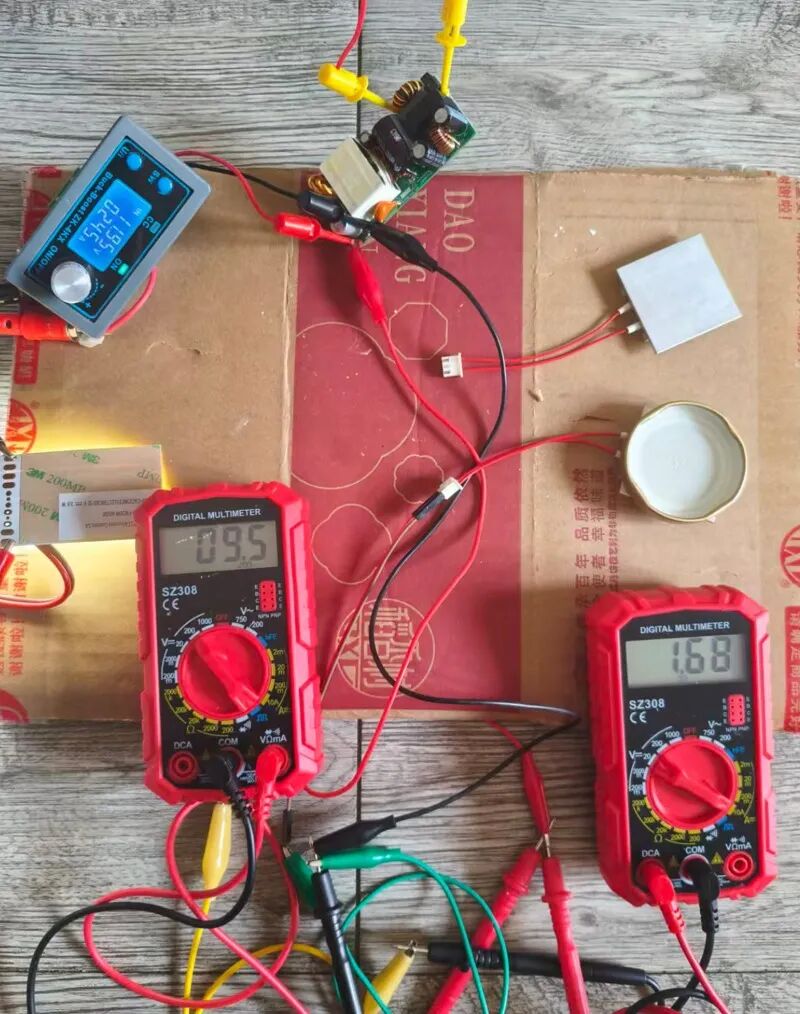

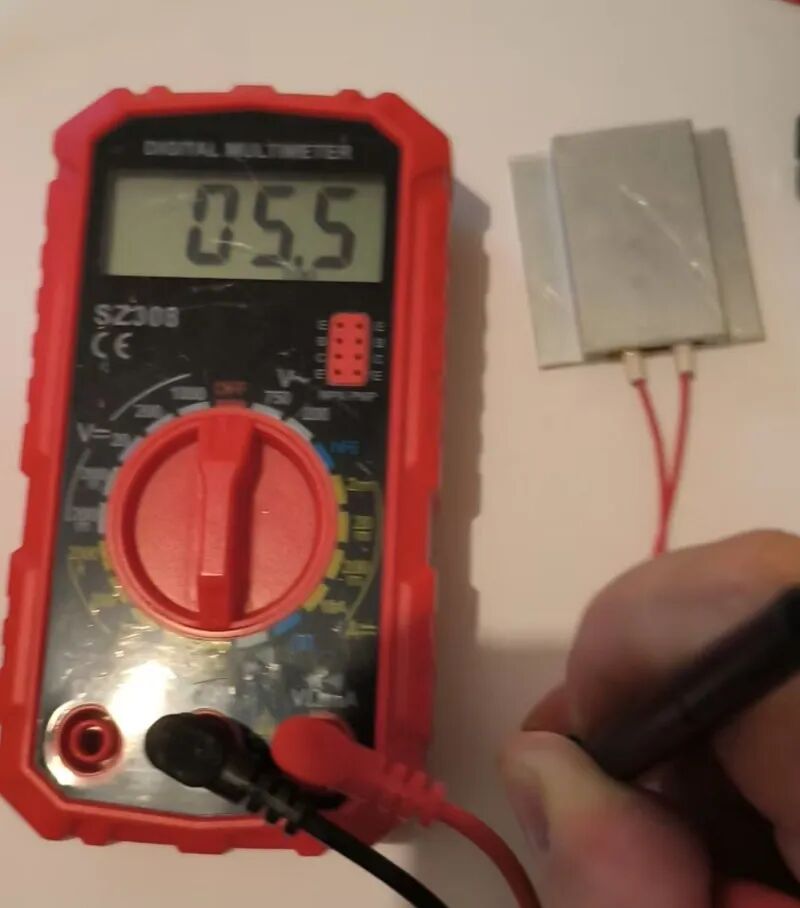

但是同樣連接于DER-931輸出端的萬用表，差距就比較大了，使用一塊加熱板的時候，顯示電壓為9.4-9.5V，電流為1.68-1.71A

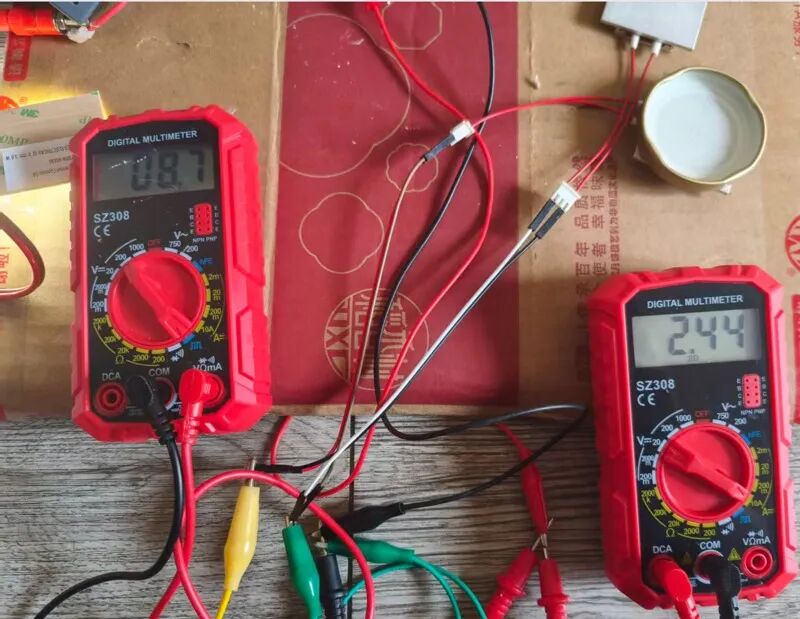

而接2塊加熱板的時候，電壓為8.7V，電流為2.37-2.44A，LED燈板一直是接上的。
五、可靠性觀察
由于手頭沒有合適溫度檢測儀器，就依靠手感來檢測模塊溫度，觸碰DER-931電源模塊的時候，需要帶上絕緣手套，本次評測過程中是帶著丁晴手套的
另外，未來評估加熱模塊的負載情況，在其中一個加熱模塊上方放置了一個加了水的金屬瓶蓋，加熱15分鐘左右，可見蓋底水中出現了大量氣泡
持續至加熱30分鐘的時候，手感依然是溫溫的，沒有太大的變化，可見電源模塊的散熱及其穩定性能還是很不錯的，萬用表的讀數也沒有太大的變化
六、優缺點總結

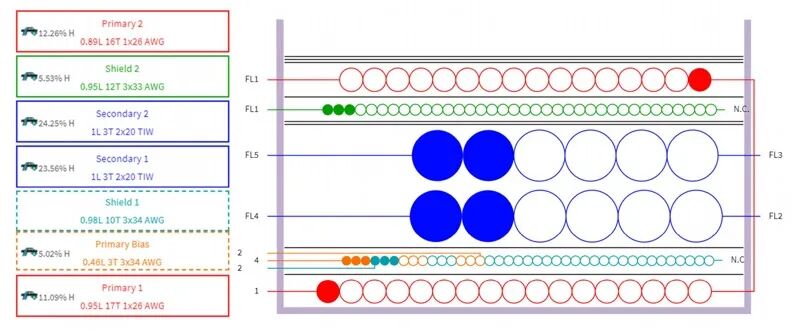

查閱官方文檔，der-931_72_w_power_supply_using_innoswitch4-cz__powigan_clampzero_mine-cap.pdf，可知DER-931具備極高的功率密度（28.1 W/in3），體積小巧；集成度高，外圍元件少（得益于 InnoSwitch4?CZ 的單芯片集成）；效率極高，散熱及穩定性很高。其缺點同樣也明顯，首先變壓器的繞制工藝復雜，官方文檔 P16?26頁共10頁的繞線說明
另外，對焊接和裝配精度要求較高；低端萬用表難以精確捕捉高頻動態響應。
總體而言，DER-931是一款性能穩定、體積小巧、功率密度極高的開關電源，電源轉換效率極高的電源，特別適用于空間相對狹小并對電源功率有要求的場合。
也期待網友們提供更好的檢測方法，在沒有高端儀器的情況下，能更加直觀的體現電源的效率、紋波、以及發熱等參數。
再次感謝EEWorld和Pi。
