隨著5G通信、雷達以及高頻功率電子的發展，氮化鎵高電子遷移率晶體管（GaN HEMT）正在成為高頻、高功率射頻器件的重要基礎。相比傳統硅器件，GaN材料具備更高擊穿電場、更高電子遷移率以及二維電子氣（2DEG）特性，因此能夠在高電壓、高頻率條件下工作。不過，高功率密度也意味著更高的熱流密度，自熱效應已成為限制GaN HEMT性能和可靠性的核心問題之一。
近期，來自賓夕法尼亞州立大學、斯坦福大學等研究團隊，對封裝GaN HEMT的熱阻構成與熱優化路徑進行了系統研究。相關成果以“Optimization Factors for the Thermal Design of Packaged GaN High-Electron-Mobility Transistors”為題，論文發表于 IEEE Transactions on Electron Devices。
論文的核心目標，是厘清GaN HEMT從結區到散熱器之間的熱阻網絡，識別真正主導器件升溫的關鍵層與界面。
為此，研究團隊結合微拉曼熱測量（micro-Raman thermometry）、時域熱反射（TDTR）以及三維電熱耦合建模，對采用CuMo封裝基板的單指GaN-on-SiC HEMT進行了系統分析。
研究首先比較了不同貼片材料（die-attach material）對器件散熱性能的影響。實驗中，團隊分別采用低熱導銀膠、高熱導銀膠以及AuSn焊料作為芯片與CuMo封裝之間的連接層。結果顯示，相較裸芯片結構，封裝后的器件結溫明顯下降，而貼片材料熱導率的提升能夠進一步降低熱阻。其中，采用AuSn焊料時，器件溫升下降最明顯；高熱導銀膠則在兼顧熱性能與熱機械可靠性方面展現出較好的平衡。研究認為，對于高功率GaN器件而言，封裝連接層雖然并非最大的熱阻來源，但不合理的材料選擇仍會顯著影響整體熱管理效果。
相比封裝材料，更值得關注的是器件內部材料層本身。通過對器件內部溫度分布的拆解，研究團隊發現，半絕緣GaN緩沖層是整個熱阻網絡中的主要貢獻部分，占總熱阻約63%；SiC襯底約占28%；而貼片層僅占約2%。這一結果意味著，GaN HEMT的熱問題并不只是“封裝散熱”問題，更深層的瓶頸實際上位于器件內部。
圍繞這一問題，論文進一步研究了GaN緩沖層厚度對散熱行為的影響。值得注意的是，研究發現緩沖層并不存在簡單的“越薄越好”或“越厚越好”規律，而是與器件偏置狀態、熱流分布以及溝道結構密切相關。在部分夾斷（partially pinched-off）工作狀態下，較厚的GaN緩沖層有利于橫向擴散熱量，能夠降低熱點溫度；但在完全導通狀態下，當熱源分布更加均勻時，減薄緩沖層反而有助于降低整體熱阻。
為了驗證這一現象，研究團隊還構建了不同溝道長度的TLM結構，并利用納米顆粒輔助拉曼熱測量技術進行了實驗對比。結果表明，當溝道較短時，較厚緩沖層更利于散熱；而在長溝道結構中，較薄緩沖層則表現更優。這說明GaN HEMT熱設計無法通過簡單的一維熱阻模型完成，而需要結合實際熱流分布與三維熱擴散行為進行綜合優化。
在此基礎上，論文還討論了金剛石熱管理方案的潛力。研究分別模擬了單晶金剛石替代SiC襯底，以及在器件頂部引入多晶金剛石熱擴散層兩種方案。結果顯示，僅替換為單晶金剛石襯底即可使總熱阻下降約21%；頂部集成多晶金剛石熱擴散層則可降低約17%；若同時采用上下雙側金剛石散熱結構，總熱阻可下降約35%。
整體來看，這項工作并未停留于單一材料或單一封裝結構的改進，而是嘗試從“器件—材料—封裝”整體熱路徑出發，重新理解GaN HEMT中的熱傳輸機制。論文提出，未來高功率GaN MMIC器件的熱管理，需要同時考慮緩沖層設計、界面熱阻、貼片材料、封裝結構以及金剛石集成等多個維度，形成系統性的熱優化策略。對于正在向更高功率密度發展的GaN射頻器件而言，這類研究也為后續的金剛石散熱、異質集成以及高熱導封裝路線提供了更具體的設計依據。

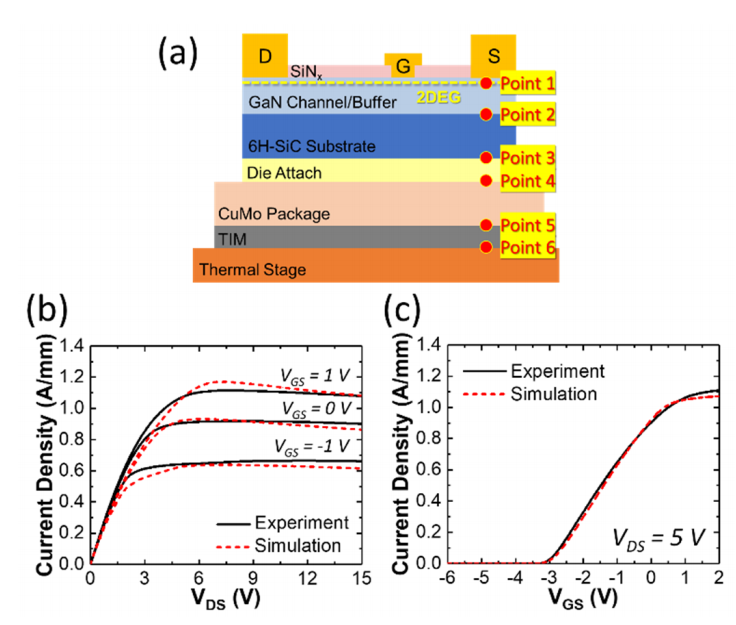

圖1. (a) 封裝GaN HEMT的截面示意圖。圖中還標出了用于測定相應溫度值的內部位置，以便計算各材料層或界面的熱阻：2DEG溝道（點1）、GaN層下方（點2）、襯底（點3）、芯片粘接材料（點4）、CuMo片（點5）以及熱界面材料（TIM）（點6）。（b）測得與模擬的電輸出以及傳輸特性。

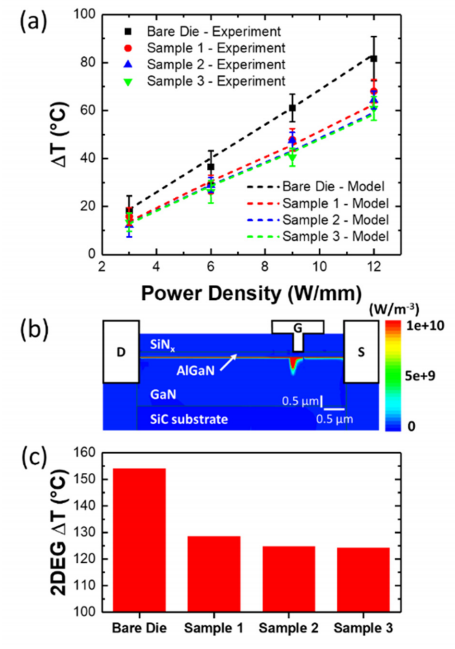

圖2. (a) 裸芯片和封裝器件的測量與模擬溝道溫升對比。(b) 在VGS = 0 V和VDS = 13.6 V條件下，12 W/mm功耗下的典型發熱分布。(c) 裸片及三款封裝GaN HEMT在12 W/mm工作條件下的峰值溝道溫升（2DEG ?T）。用于這三款封裝GaN HEMT的芯片粘接材料分別為：熱導率? = 2.5 W/m·K的銀環氧樹脂（樣品1）和? = 22 W/m·K的銀環氧樹脂（樣品2），以及熱導率? = 57 W/m·K的AuSn焊料（樣品3）。
