在用到RTC的場景中，32.768kHz晶振就如同電路的心跳，為其提供計時的基準。這顆晶振的頻率精度，直接決定了你的設備時鐘是“分秒不差”還是“日日延遲”。

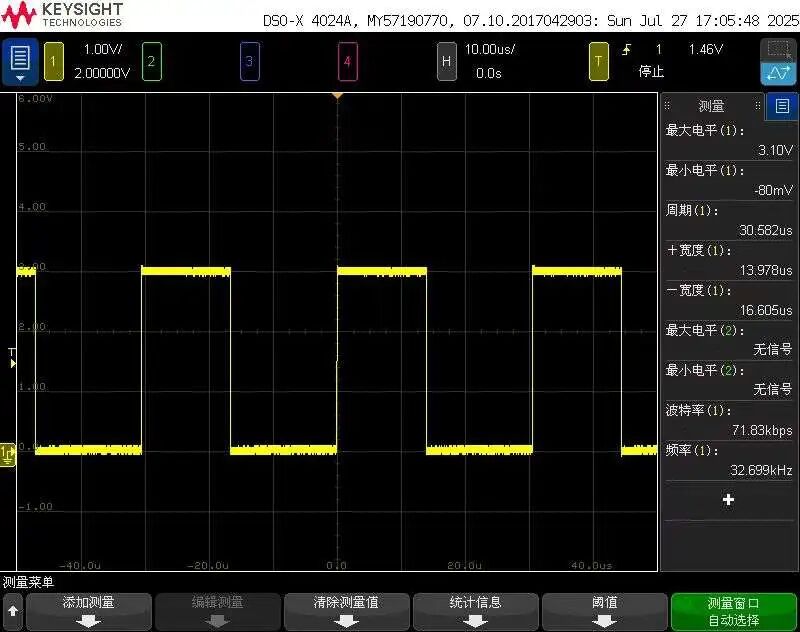

我們常會碰到這樣一個調試畫面：工程師為了確認RTC精度，順手就用示波器的頻率測量功能去點測32.768kHz晶振引腳。結果卻讓人困惑——示波器屏幕上顯示的數字跳個不停，一會是32.699kHz，一會又跳到32.789kHz，似乎永遠得不到一個穩定的、可信的32768.00Hz。
問題來了：是晶振質量太差，還是測量方法本身就有問題？
答案是后者。用普通數字示波器去測量32.768kHz晶振的精度偏差，就像用一把刻度模糊的尺子去測量一根頭發絲的直徑——工具本身的誤差已經遠遠大于你需要分辨的細微差別。
實際上不應該用普通示波器去測32.768kHz的頻率偏差，應該使用頻率計。
一、32.768kHz的精度要求有多“苛刻”？
首先，我們要明白對RTC晶振的精度要求究竟有多高。常見的RTC晶振精度指標是 ±20ppm（百萬分之二十）。
讓我們來算一筆賬：
頻率：32768 Hz
允許偏差：± (32768 Hz × 20/1,000,000) ≈ ±0.655 Hz
也就是說，你需要分辨的頻率差異還不到1赫茲。相對于32768 Hz的基頻，這僅僅是0.002% 的偏差。在實際的時間累積上，這個精度的晶振一天的理論計時誤差不超過：
±20 ppm × 86400秒/天 ≈ ±1.73秒
如果你的測量工具無法穩定分辨出32768Hz和32767.3Hz的區別，那么你得到的任何關于“偏差”的數據，都可能是工具自身誤差制造的“假象”。
二、示波器的“先天不足”：為何它力不從心？
普通數字示波器在設計初衷上是波形觀察與分析工具，而非精密頻率計量儀器。用它來測頻，主要有三大約束：
1)時基精度是硬傷：示波器內部用來計時的基準晶振，其精度通常僅為±50ppm到±100ppm（中低端型號甚至更差）。這個誤差值和你要測量的晶振精度（±20ppm）是同一個數量級，甚至更大。
2)周期分辨率有限：32.768kHz信號的周期約為30.518微秒。±20ppm的偏差帶來的周期變化僅有約±0.6ns。這個時間尺度很好，普通示波器的采樣間隔、觸發抖動以及算法插值誤差，很容易就會完全淹沒這個級別的微小變化，導致周期讀數波動很大。
3)“平均”治標不治本：你可能會想，示波器不是有“多次測量求平均”的功能嗎？這確實可以降低隨機誤差，使讀數看起來穩定一些。但是，它無法消除由示波器自身時基晶振精度決定的系統誤差。這個系統誤差就像一把尺子的“零點漂移”，無論你平均多少次，尺子本身的刻度不準，量出來的結果依然不準。

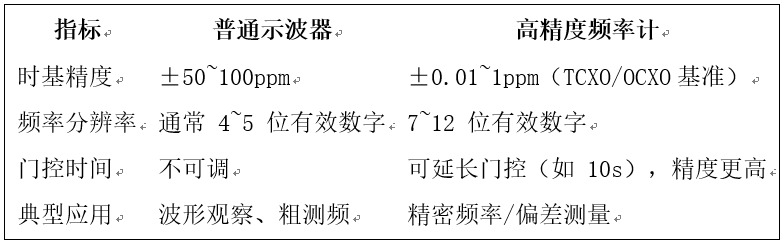

頻率計為什么更合適？

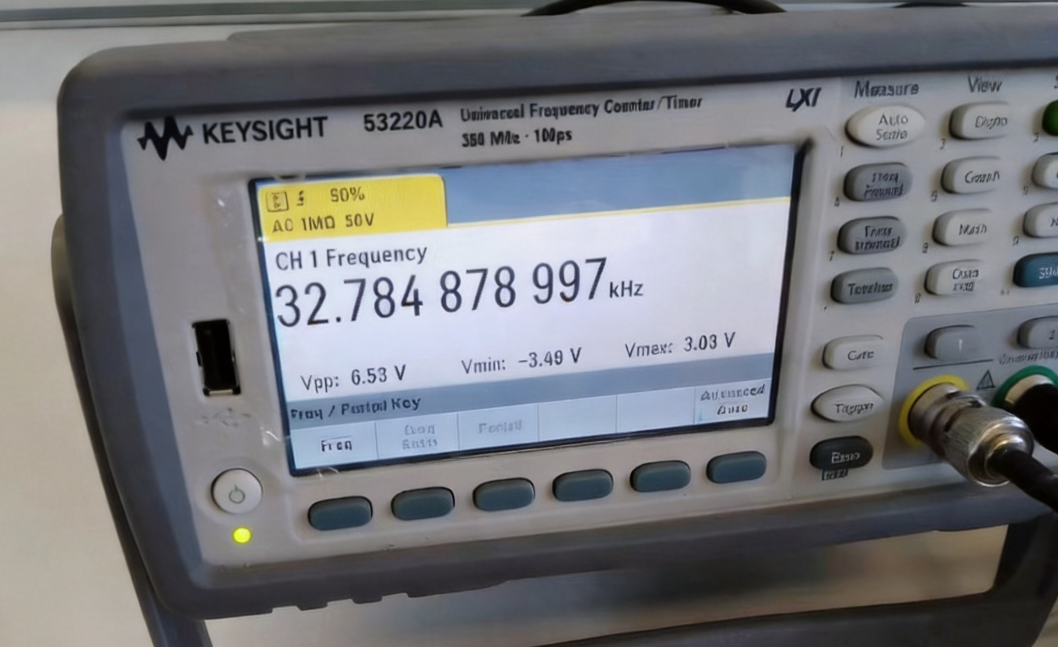

高精度頻率計可以輕松分辨 32768Hz和32767Hz的差別。
實用建議
1）如果只是驗證晶振"有沒有起振、大概多少頻率"，示波器足夠。
2）如果要測"實際頻率偏差是多少 ppm，是否符合 RTC 精度要求"，需要頻率計。
