隨著車輛各系統的控制方式逐步向自動化和智能化轉變，車輛電氣系統變得日益復雜。為滿足各電子系統的實時性要求，須對車輛數據（如轉速、車輪轉速、節氣門踏板位置等信息）實行共享，因此車輛通信總線需要不斷進化。如下表所示，車用總線技術被美國汽車工程師協會（Society of Automotive Engineers，SAE）下屬的汽車網絡委員會按照協議特性分為ABCD四類。

A類總線面向傳感器或執行器管理的低速網絡，它的位傳輸速率通常為10~125 Kb/s。A類總線以LIN（Local  Interconnect Network，本地互聯網絡）為代表，是由摩托羅拉與奧迪等企業聯手推出的一種新型低成本的開放式串行通信協議，主要用于車內分布式電控系統，尤其是面向智能傳感器或執行器的數字化通信場合。

B類總線面向獨立控制模塊間信息共享的中速網絡，速率一般為125 Kb/s ~ 1 Mb/s。B類總線以CAN（Controller Aera Network，控制器局域網絡）為代表。CAN網絡最初是博世公司為歐洲汽車市場開發的，只用于汽車內部測量和執行部件間的數據通信，逐漸發展并完善技術和功能。

C類總線面向閉環實時控制的多路傳輸高速網絡，位速率多為1 ~ 10 Mb/s。C類總線主要用于車上動力系統種對通信的實時性要求比較高的場合，主要服務于動力傳遞系統。汽車廠商多使用FlexRay作為C類總線。

D類總線面向多媒體設備、高速數據傳輸?shù)母咝阅芫W(wǎng)絡，位速率一般在10 Mb/s以上，主要用于CD等播放機和液晶顯示設備。D類總線帶寬范疇相當大，用到的傳輸介質也有多種，其又被分為低速（IDB-C為代表）、高速（IDB-M為代表）和無線（Bluetooth為代表）3大范疇。

LIN總線的工作原理是采用單個主控制器，多個從設備的模型 ，在主從設備之間只需要一根電壓為12V的信號線。這種主要面向傳感器/執行器控制的低速網絡，其最高傳輸速率可達20 Kb/s，應用于電動門窗、座椅調節、燈光照明等控制系統。LIN的目標是為現有汽車網絡提供輔助功能，在不需要CAN總線的帶寬和多功能的場合使用，降低成本。LIN相對于CAN節省的成本來自3方面：

1. 采用單線傳輸；
2. 硅片中硬件或軟件的低成本實現；
3. 無須在從屬結點中使用石英或陶瓷諧振器。

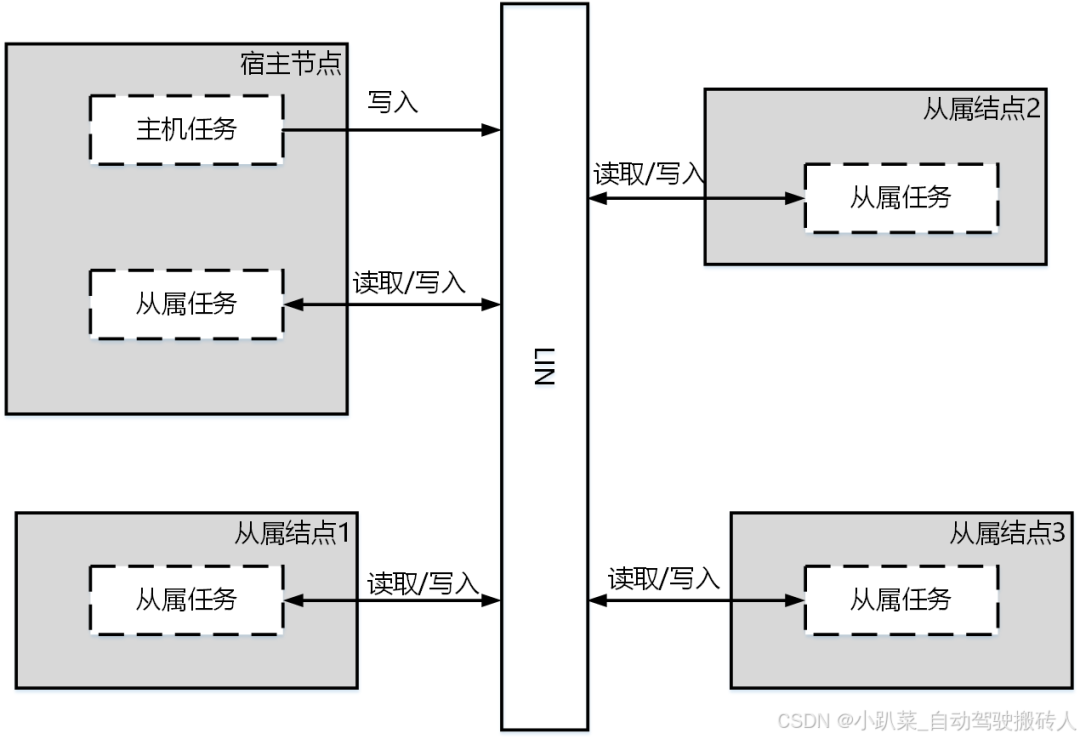

這些優點是以較低的帶寬和受局限的單宿主總線訪問方法為代價的。通過CAN網絡，LIN網絡還可以和汽車的其它系統進行信息交換，實現更豐富的功能，如下圖所示。

LIN包含一個宿主節點（Master）和一個或多個從屬節點（Slave）。所有節點都包含一個被分解為發送和接受任務的從屬通信任務，而宿主節點還包含一個附加的宿主發送任務。在實時LIN中，通信總是由宿主任務發起的。除了宿主節點的命名外，LIN網絡中的節點不使用有關系統設置 的任何信息。可以在不要求其他從屬節點改變硬件和軟件的情況下向LIN中增加節點。宿主節點發送一個包含同步中斷、同步字節和消息識別碼的消息報頭，從屬任務在收到和過濾識別碼后激活并開始消息響應的傳輸。響應包含2個、4個或8個數據字節和一個檢查和checksum字節。報頭和相應部分組成一個消息幀。

LIN總線上所有的通信都由主機節點中的主機任務發起，主機任務根據進度表確定當前的通信內容，發送相應的幀頭，并為報文幀分配幀通道。總線上的從機節點接收幀頭之后，通過解讀標識符確定自己是否應該對當前通信做出響應，做出何種響應。

簡介

CAN總線是一種用于實時應用的串行通信協議總線，它可以使用雙絞線來傳輸信號，是應用最廣泛的現場總線之一。CAN總線是一種多主方式的串行通信總線，基本設計規范要求有高位速率、高抗電子干擾性，并且能夠檢測出產生的任何錯誤。CAN總線可以應用于汽車電控制系統、安全監測系統、醫療儀器、紡織機械、船舶運輸?shù)阮I(lǐng)域。

特點

1. 具有實時性、傳輸距離遠、抗電磁干擾能力強、成本低等優點；

2. 采用雙線串行通信方式，檢錯能力強，可在高噪聲干擾環境中工作；

3. 具有優先權和仲裁能力，多個控制模塊通過CAN控制器掛到CAN-Bus上，形成多主機局部網絡；

4. 可根據報文的ID決定接收或屏蔽該報文；

5. 具備可靠的錯誤處理和檢錯機制；

6. 發送的信息遭到破壞后，可自動重發；

7. 節點在錯誤嚴重的情況下具有自動退出總線的功能；

8. 報文不包含源地址或目標地址，僅用標識符來指示功能信息、優先級信息。

通信介質訪問控制方式

CAN采用了3層模型：物理層、數據鏈路層 和應用層。支持的拓撲結構為總線型，傳輸介質為雙絞線、同軸電纜和光纖等。采用雙絞線通信時，速率可達1 Mb/s，節點數可達110。CAN通信采用多主競爭方式結構：網絡上任意節點均可以在任意時刻主動地向網絡上其他節點發送信息，而不分主從。即當發現總線空閑時，各個節點都有權使用網絡。在發生沖突時，采用非破壞性總線優先仲裁技術：

當幾個節點同時向網絡發送消息時，運用逐位仲裁原則，借助幀中開始部分的表示符，優先級低的節點主動停止發送數據，而優先級高的節點可不受影響地繼續發送信息，從而有效地避免了總線沖突，使信息和時間均無損失。

CAN的通信協議主要由CAN總線控制器完成。CAN控制器主要由實現CAN總線協議部分和微控制器接口部分電路組成。通過簡單的連接即可完成CAN協議的物理層和數據鏈路層的所有功能，應用層功能由微控制器完成。CAN總線上的節點既可以是基于微控制器的智能節點，也可以是具有CAN接口的I/O器件。

應用技術

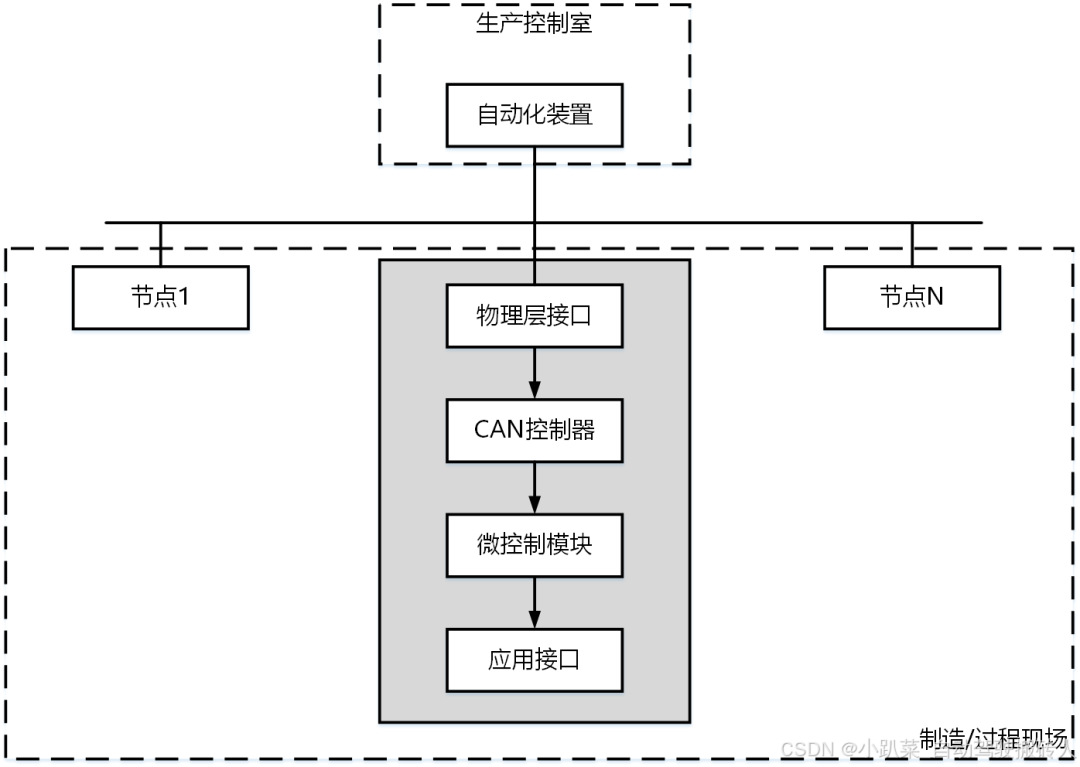

CAN總線屬于現場總線的范疇，CAN總線系統的一般組成模式如下所示。

網絡拓撲結構采用總線式結構。這種結構簡單、成本低，并且采用無源抽頭連接，系統可靠性高。通過CAN總線連接各個網絡節點，形成多主機控制器局域網。信息的傳輸采用CAN通信協議，通過CAN控制器完成。各網絡節點一般為帶有微控制器的智能節點，完成現場的數據采集和基于CAN協議的數據傳輸，節點可以使用帶有CAN控制器的微控制器完成，或選用一般的微控制器加上獨立的CAN控制器來完成節點功能。

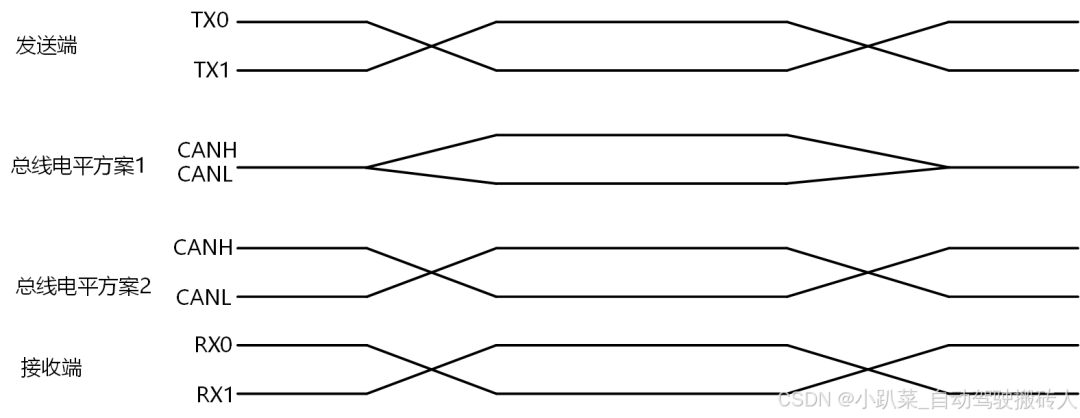

CAN總線協議對物理層沒有嚴格定義，給予使用者較大的靈活性，同時也給設計者帶來了困難。CAN總線物理層的設計原則是 —— 對于兩種輸出狀態顯性、隱性，總線應具有兩種不同電平，接收端呈現顯性、隱性兩種狀態，如下圖所示。這樣就不要求總線必須是數字邏輯電平，只要是能夠呈現兩種電平（顯性和隱性）的模擬量，就可以滿足上述設計原則。

高速容錯協議(FlexRay)是一種用于汽車的高速、可確定性的，具備故障容錯能力的總線技術，他將事件觸發和時間觸發兩種方式相結合，具有高效的網絡利用率和系統靈活性特點，可作為新一代汽車內部網絡的主干網絡。 FlexRay總線數據收發采取時間觸發和事件觸發的方式。利用時間觸發的通信時，網絡中的各個節點預先知道彼此將要進行通信的時間，接收器提前知道報文到達的時間，保溫在總線上的時間可以預測出來，F(xiàn)lexRay協議也可以確保將信息延遲和抖動降至最低，盡可能保持傳輸?shù)耐胶涂深A(yù)測，這對需要持續及高速性能的應用來說非常重要。

通信架構

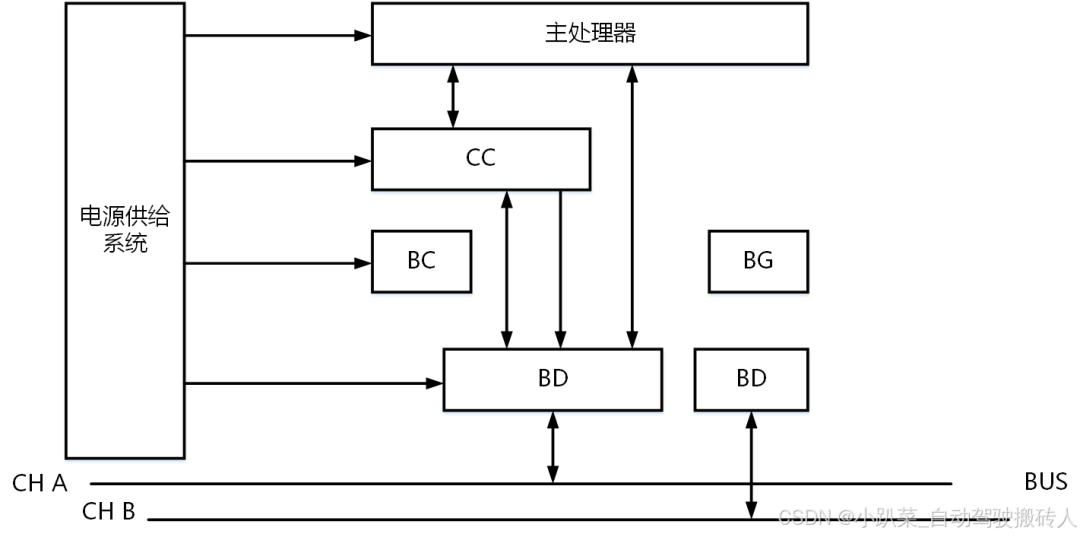

FlexRay總線將車在網路中的獨立完成相應功能的控制單元視為節點，主要有電源供給系統、主處理器（Host）、固化FlexRay通信控制器（Communication Controller）、可選的總線監控器（Bus Guardian）和總線驅動器（Bus Drivery）等，如下圖所示。主處理器提供和產生數據，并通過FlexRay通信控制器傳送出去。其中BD和BG的個數對應于通道數，與通信控制器和微處理器相連。總線監控邏輯必須獨立于其他的通信控制器。總線驅動器連接著通信控制器和總線，或是連接總線監控器和總線。節點的兩個通信過程如下：

1. 發送數據。Host將有效的 數據送給CC，在CC中進行編碼，形成數據位流，通過BD發送到響應的通道上。

2. 接收數據。在某一時刻，由BD訪問棧，將數據位流送到CC進行解碼，將數據部分由CC轉送給Host上。

拓撲結構

FlexRay的拓撲主要分為3種：

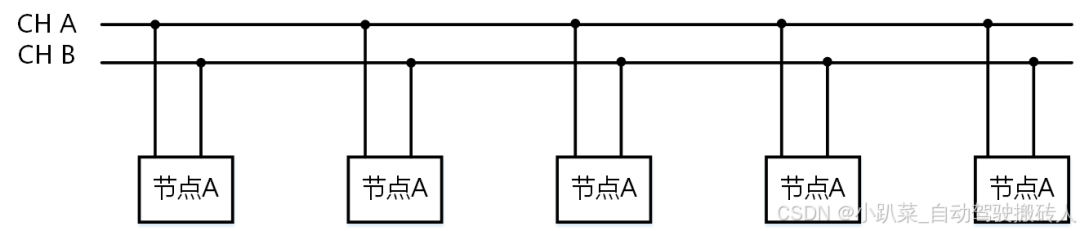

1. 總線狀（圖1）

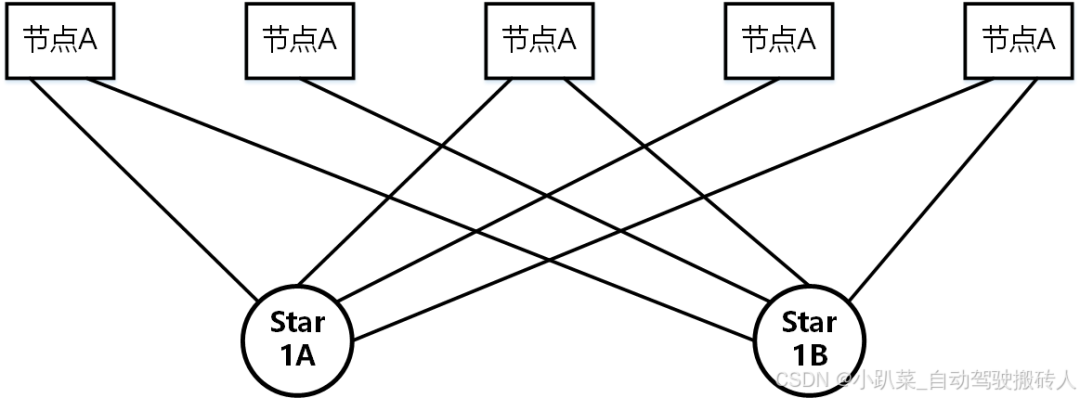

2. 星狀（圖2）

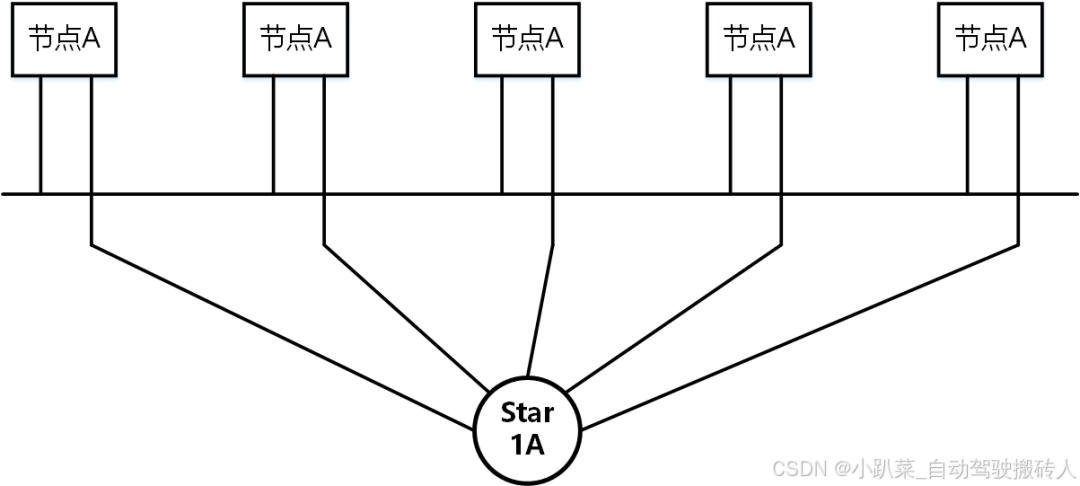

3. 混合狀（圖3）

通常，F(xiàn)lexRay節點可以支持兩個信道，因而可以分為單信道和雙信道兩種系統。在雙信道系統種，不是所有節點都必須與兩個信道連接。與總線結構相比，星狀結構的優勢在于：它在接收器和發送器之間提供點到點連接，該優勢在高傳輸速率和長傳輸線路中尤為明顯。另一個重要優勢是錯誤分離功能。例如信號傳輸使用的兩條線路短路，總線系統在該信道不能進行進一步的通信。如果使用星狀結構，則只有連接短路的節點才會受到影響，其他所有節點仍然可以繼續與其他節點通信。

圖1 總線狀

圖2 星狀

圖3 混合狀

FlexRay總線用的是TDMA（Time Division Multiple Access，時分多址接入）和FTDMA（Flexible Time Division Multiple Access，柔性時分多址接入）兩種周期通信方法。FlexRay將一個通信周期分為靜態部分、動態部分和網絡空閑時間。靜態部分使用TDMA方法，每個節點會均勻分配時間片，每個節點只在屬于自己的時間片里才發送消息，即使某個節點當前無消息可發送，該時間片仍然會保留（造成了一定的總線資源浪費）。在動態部分使用FTDMA方法，會輪流問詢每個節點有沒有消息要發送，有就發送，沒有則跳過。靜態部分用于發送需要經常性發送的重要性高的數據，動態部分用于發送使用頻率不確定、相對不重要的數據。當FlexRay總線通信過程中出現數據錯誤時，該周期里接收到的所有數據都會被丟棄掉，但沒有重發機制。所有節點會繼續進行下一個周期的通信。FlexRay同樣也有錯誤計數器，當一個節點發送接收錯誤過多時會被踢出總線。

FlexRay具有高速、可靠及安全的特點，F(xiàn)lexRay在物理上通過兩條分開的總線通信，每一條的數據速率是1Mb/s。FlexRay還能提供很多網絡所不具有的可靠特點，尤其是FlexRay具備的冗余通信能力可實現通過硬件完全復制網絡配置，并進行進度檢測。FlexRay同時提供靈活的配置，可支持各種拓撲。FlexRay本身不能確保系統安全，但它具備大量功能，可以支持以安全為導向的系統設計。

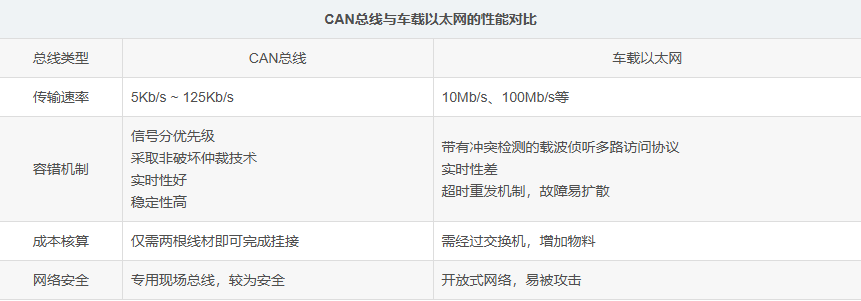

車載以太網是用于連接汽車內各種電氣設備的一種物理網絡。車載以太網在民用以太網協議的基礎上，改變了物理接口的電氣特性，并結合車載網絡需求專門定制的新標準的以太網絡。與傳統的CAN總線技術比較之后，可以發現車載以太網的設計是為了滿足車載環境中的一些特殊需求。例如滿足車載設備對于電氣特性的要求（EMI/RF）；滿足車載設備對高帶寬、低延遲以及音視頻同步等應用的要求；滿足車載系統對網絡管理的需求等。目前的技術而言，車載以太網為主干、CAN作為子系統的通信方式既保留了CAN實時、安全的特性，又能夠提升通信速度與傳輸距離，同時還保證了成本的控制，很有可能廣泛地應用到自動駕駛車輛的車載通信中。
