為什么現在的汽車電子ECU設計，都開始拋棄傳統保險絲？干硬件時間久了，你會發現一個特別明顯的趨勢：以前板子上出問題，大家第一反應是：“保險絲燒了沒？”
現在越來越多產品開始變成：“EFUSE動作了嗎？”現在的域控制器，EFUSE電子保險絲幾乎已經成了標配。在智能化車載大功率配電、域控制器、電子保險絲盒子等設計中，傳統的熔斷絲和機械繼電器正加速被E-Fuse智能電子保險絲所取代。傳統熔斷絲的響應速度慢、熔斷精度低且不可復位，在要求功能安全I(xiàn)SO 26262和全診斷的智能化汽車架構中已捉襟見肘。
很多新人第一次接觸它的時候，會覺得：不就是MOS+電流檢測嗎？結果真正開始設計才發現這玩意遠比想象復雜。因?yàn)閭鹘y(tǒng)保險絲解決的，只是過流以后斷掉，而EFUSE解決的是系統級電源安全管理，這完全不是一個維度。
接下來我將基于MPS的汽車級高壓高電流E-Fuse芯片MPQ5884規格書 ，帶你從0到1深度搞懂E-Fuse電子保險絲的內部機制、外圍關鍵電路設計依據、電路計算及外圍核心器件的選型方法。
MPQ5884是一款專為替代傳統繼電器和保險絲而設計的低導通電阻汽車級芯片，以下是它的關鍵特性：
1.輸入電壓能力VIN：正常工作范圍在6V～60V，能承受最高高達80V的汽車級拋負載Load Dump高壓脈沖。
那么問題來是，為什么是80V呢？為什么不是70V或者90V呢？
在48V系統中，由于雙向DC/DC變換器、48V啟動發電機以及高功率負載如電子空調、電動渦輪的存在，瞬間切斷大電流會產生嚴重的瞬態過電壓。那這個電壓是多少呢？你問我，那當然是要查標準。

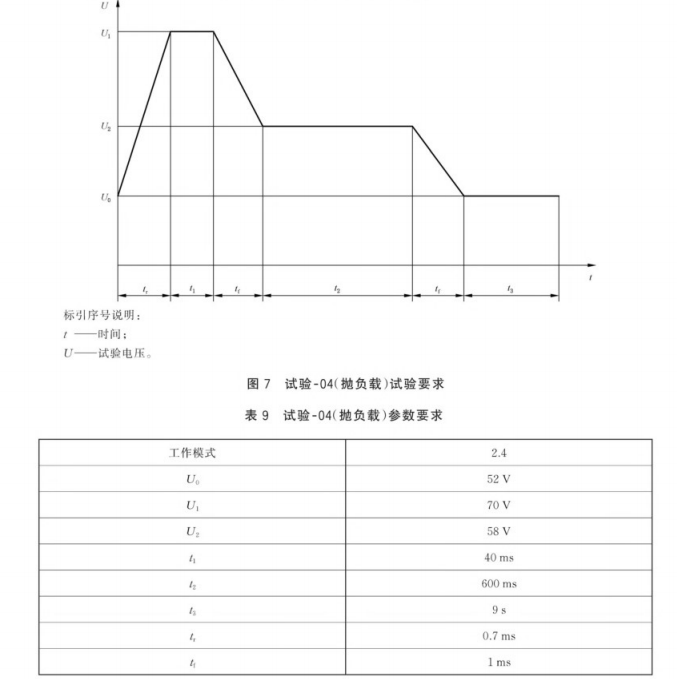

在48V電氣架構中，主要的國際標準是ISO21780:2020（《道路車輛48V供電電壓電氣要求及試驗》），國內與之對應的是最新發布的推薦性國標GB/T45120-2024。在國標中，定義了拋負載測試脈沖的最高電壓是70V，所以MPS設計芯片時設計到了80V，高10V留了點余量，所以芯片耐壓設計到70V那就不太夠，設計到90V，余量又太大，所以設計到80V就剛剛好，訥，這是不是顯得很專業。
2.通流能力與內阻：內置一顆阻值僅有4.5mΩ（典型值，在Tj=25°C時）的N通道MOSFET，額定標稱持續工作直流電流達15A。有些剛?cè)胄械挠布值芸裣惭剑@芯片這么牛掰，一個芯片能干15A電流！

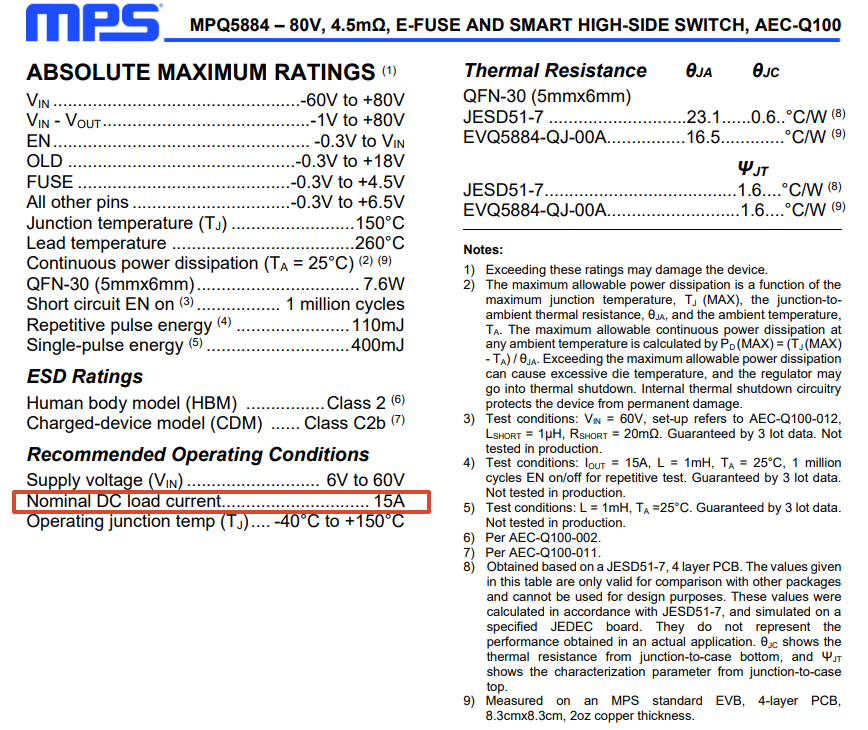

注意啊，規格書寫能支持15A的負載電流，你可別傻乎乎的真按15A的負載去選。
規格書寫的一般都是環境溫度為常溫25℃下通流能力，你通15A電流是沒問題的，但是誰家產品只工作在25℃下呢，萬一到了夏天，又萬一你開車去吐魯番，萬一你又到了火焰山，那環境溫度不是輕松到達50℃。

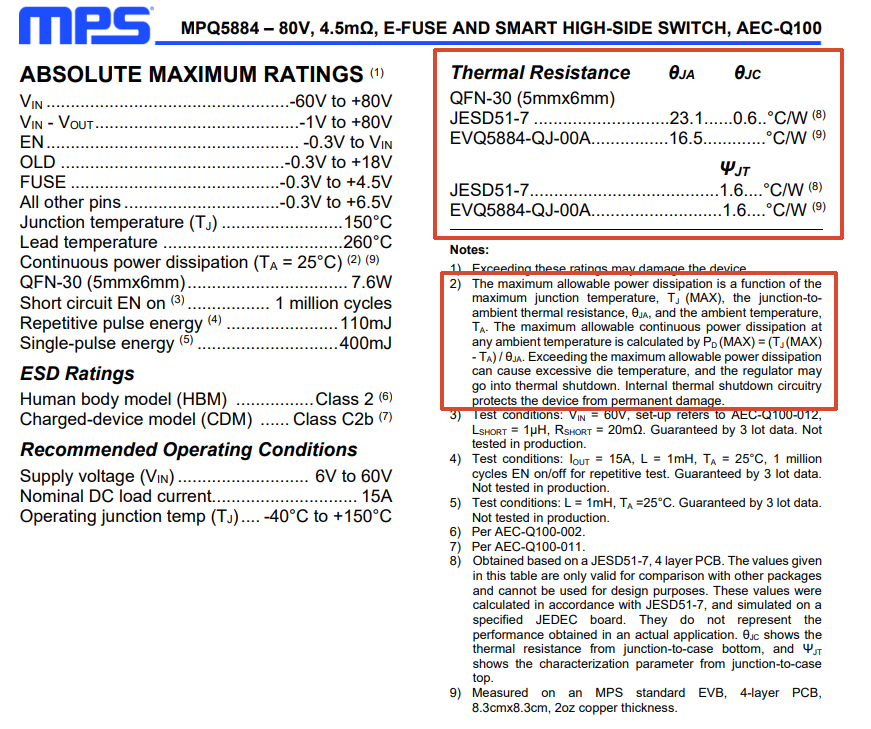

如圖中Note2所示，芯片在TA=25℃時允許的最大連續功耗是7.6W(基于θJA=16.5計算：(150－25)/16.5≈7.57W)。但隨著環境溫度TA升高，允許的功耗會線性猛猛的往下降。
另外需要注意的是這類QFN-30(5mmx6mm)封裝之所以能跑15A這么大電流，完全依賴底部的Exposed Pad。PCB上必須設計密集的散熱過孔直通地平面，否則θJA會惡化數倍，瞬間觸發芯片的Thermal Shutdown。
3.全方位保護與診斷：支持Fuse-Like仿保險絲過流保護、快速短路保護SCP、過溫保護OTP、反向電池自保護以及開路負載檢測OLD。
為什么要有這么多的保護功能？

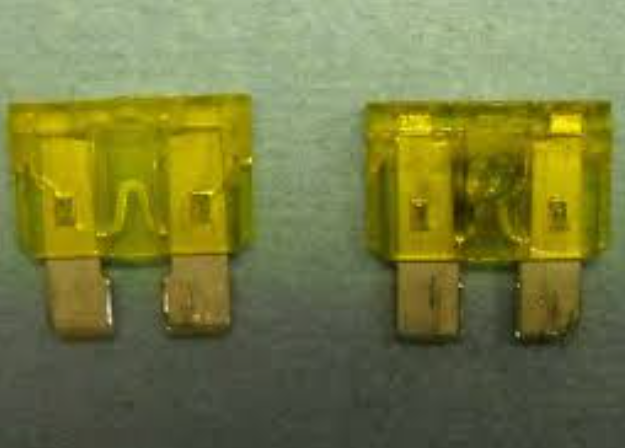

傳統保險絲有個致命問題，它根本不懂正常浪涌、瞬態尖峰、電容充電、電機啟動、真正短路之間的區別。
它只知道電流大了，我就熔，結果就是讓咱們硬件兄弟們很頭大的保險絲誤保護。
電子系統越來越復雜以后，傳統保險絲已經逐漸跟不上了。
接下來關于EFUSE選型還有一個重要的點就是溫升計算，手冊很貼心給了參數，也給了功耗計算方法，通過功耗計算方法也能得到溫升計算方法。
如果你已知芯片的預估總功耗PD，并且想在設計前期評估它在特定環境溫度TA下會不會超溫，使用θJA:
關于溫升計算，兄弟們一定要注意的一個陷阱在Note 8明確寫了出來，JESD51-7（23.1°C/W）只是用于同行package 對比的，不能直接用于實際設計。如果你的PCB設計（層數、銅厚、大面積地）接近官方評估板，可以代入θJA=16.5°C/W進初步計算。如果你的板子散熱面積小，這個熱阻就會大幅上升。
這篇文章先到這了，點擊"閱讀原文"貼了一個MPS官方對這顆料的介紹，大家也可以提前看看，準備一下，這樣結合我的文章讀起來效果會更好。
想要真正讀懂EFUSE的規格書和搞懂外圍電路設計，關注我，下一篇文章繼續開講EFUSE，咱們爭取搞個EFUSE講解系列文章讓大家學到老！今天你學廢了嗎？
