這次拿到的是沁恒原廠寄過來的一塊無刷直流電機 BLDC 控制板，包裝標簽上寫的是 CH32M007E8U6-BLDC。它的尺寸很小，但板上并不是只放了一個 MCU，而是把 BLDC 控制需要的主控、三相逆變、采樣、保護、調試和擴展接口都塞進去了。
這塊板面向 CH32M007E8U6 系列 MCU 的 BLDC 方案評估，應用場景更偏無感 BLDC 風扇電機。開發環境可以使用沁恒自家的 MounRiver，程序下載則可以配合 WCH-Link 使用。

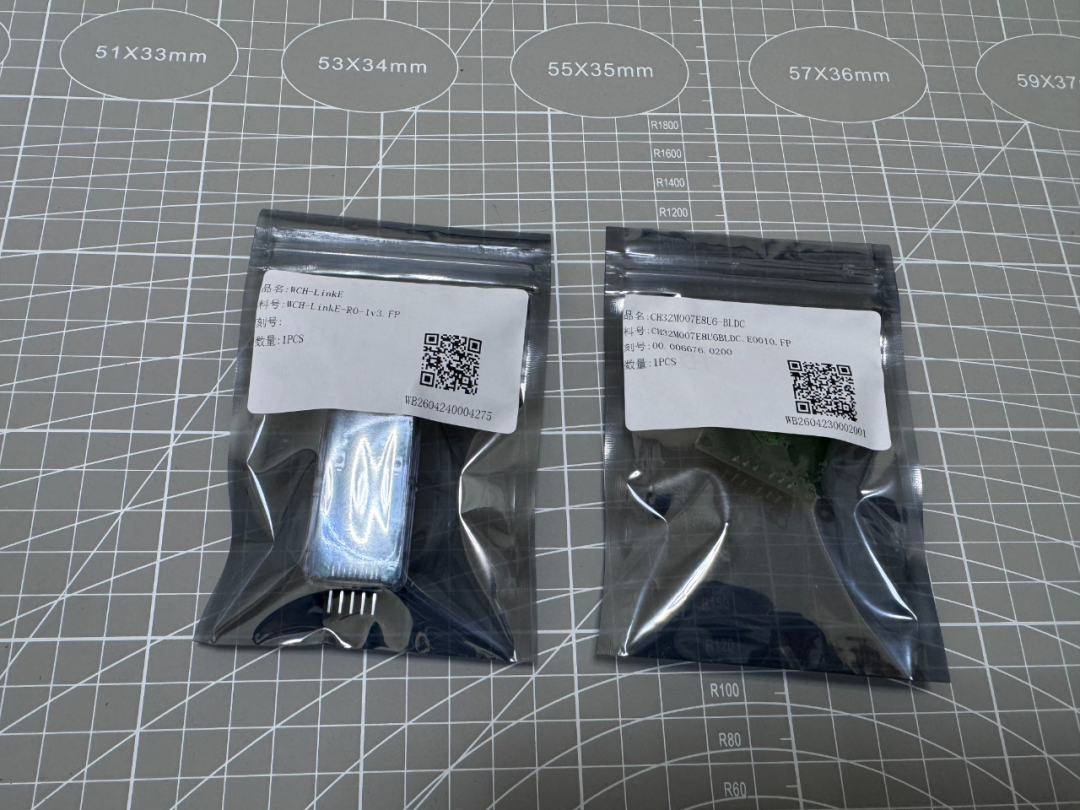

左邊是 WCH-LinkE，右邊是 CH32M007E8U6-BLDC 評估板。下載調試工具和評估板分開包裝，拿到后就能很快搭出驗證環境。
從實物看，這塊 BLDC 板確實很小，放在切割墊上對比會更明顯。它的布局也很直接：電機接口、功率 MOS 區、主控芯片、SWD 調試口、通用 IO 排針和一個自定義按鍵，基本圍繞電機控制主線展開。

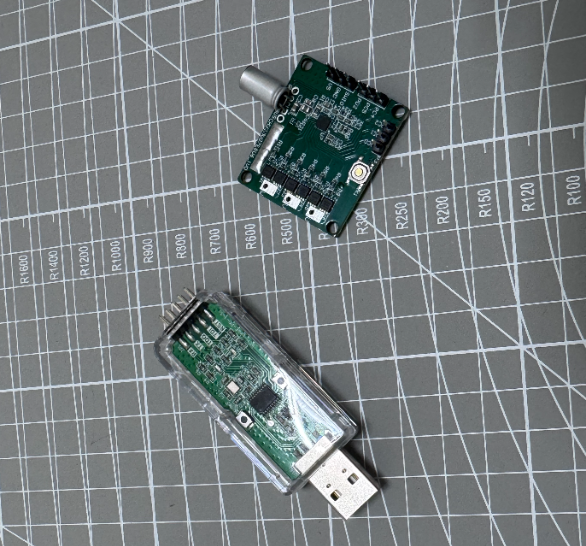

評估板本體很小，旁邊的 WCH-LinkE 用于下載和調試。小板加調試器，就是一套比較直接的 BLDC 驗證組合。
板上的功能區域并不復雜，主要就是電源接口、SWD 端口、通用 IO 口、自定義按鍵和電機接口。這個劃分基本對應開發者上手時最關心的幾件事：怎么供電、怎么下載、怎么接電機、怎么擴展信號。

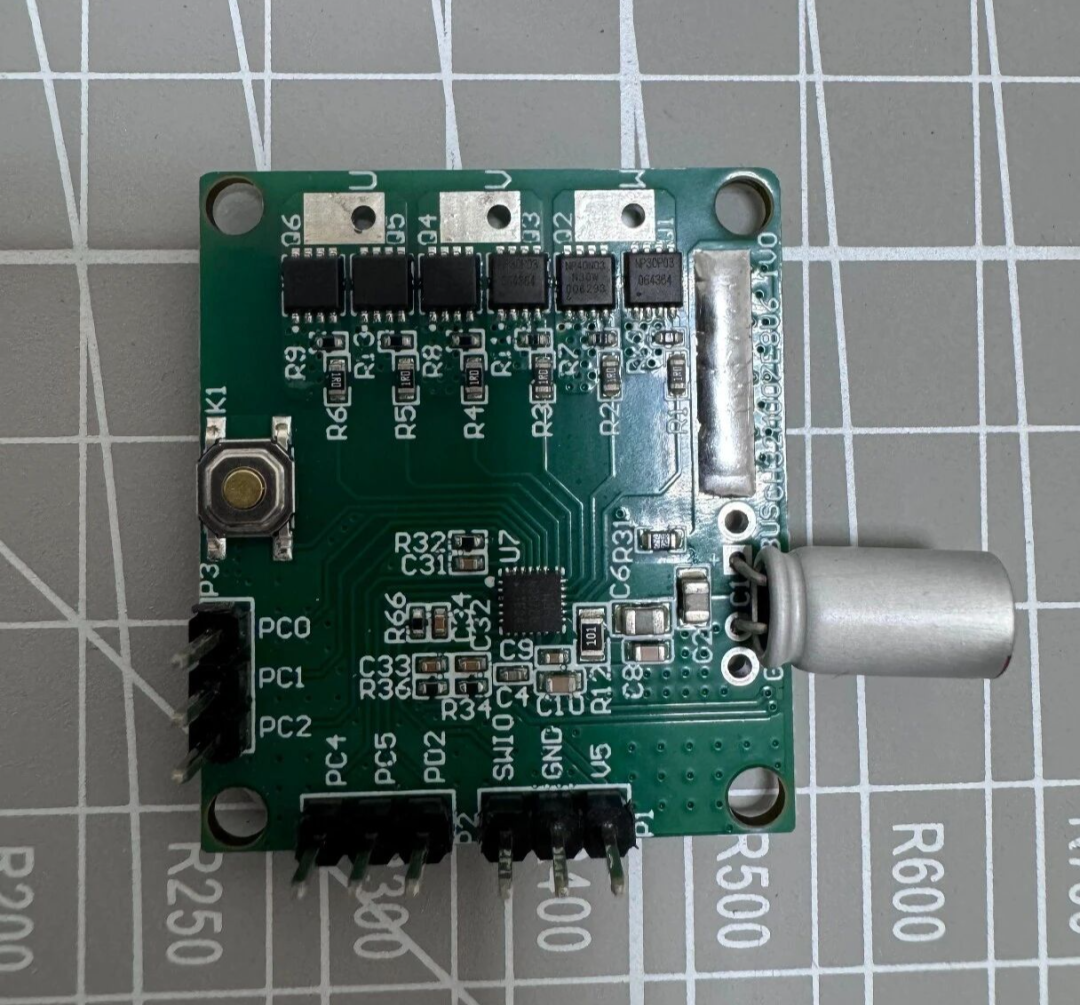

正面可以看到按鍵 K1、右側排針、左側功率器件區，以及上方的電機連接區域。板子沒有做復雜外設，核心就是圍繞 BLDC 控制鏈路展開。
這塊板的控制芯片是 CH32M007E8U6。它是 32 位 RISC-V 內核 MCU，內部集成了高級定時器、多組通用定時器、一路多路高速 ADC、三通道輪詢 OPA、兩個比較器，以及三相 P+N 預驅等電機相關資源。
這也是這塊板最值得看的地方：它不是單純把 MCU 放在一塊小板上，而是把無感 BLDC 需要的采樣、比較、預驅和定時器資源都串到了一起。小尺寸之外，它真正突出的點是集成度高。
主控支持 48 MHz 系統主頻，也支持單線調試。對這種小型電機控制應用來說，主控資源是否夠用，重點不只看主頻，還要看 ADC、比較器、OPA 和定時器能不能配合起來。
實拍圖里，主控旁邊有幾組排針絲印，包括 PC0、PC1、PC2、PC4、PC5、PD2、SWIO、GND、V5 等。SWD 端口用于仿真調試和下載，空余引腳通過排針引出，可以按需求配置成串口發送等功能。
SWIO、GND、V5 這些絲印比較清楚，旁邊還能看到主控附近的阻容網絡和走線。
對評估板來說，引出這些 IO 很實用。因?yàn)?BLDC 控制調試時，經常需要額外輸出狀態、觀察波形，或者臨時接一個串口打印信息。如果所有信號都藏在芯片腳上，驗證效率會低很多。

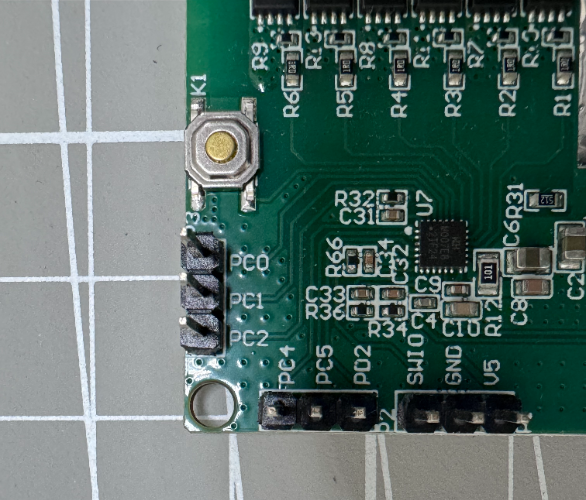

頂部 PC0/PC1/PC2 排針、左側調試排針和 K1 按鍵。這個按鍵可以作為自定義輸入，比如用來做啟停控制。
BLDC 板真正有意思的地方在功率級。板上的逆變電路由 3 片 NP30P03QR PMOS 和 3 片 NP40N03QR NMOS 組成，用來把 MCU 的控制指令轉換成電機運行所需的三相信號。
能看到 6 顆功率 MOS 管，絲印旁邊按 Q1 到 Q6 分布，基本對應三相橋的上、下橋臂。右側大面積金屬焊盤和走線區域，也是在為功率回路服務。
P13、P14 和 P15 是電機接入接口，分別連接電機的 W、V、U 三相。也就是說，這塊板并不是只做邏輯控制，而是已經把小功率 BLDC 所需的三相逆變部分放在板上。
另外，R14、R19 是母線電流采樣相關的低阻值電阻。這里采用雙電阻采樣，既能分擔功耗，也方便根據目標電流去調整阻值和封裝。
無感 BLDC 的關鍵在于位置判斷。常見做法是利用反電勢進行位置判斷，可以直接做反電勢采樣，也可以把反電勢和虛擬中心點進行比較。
這塊板上也保留了相電壓采樣、母線電壓采樣、母線電流采樣和過流比較鏈路。母線電壓通過分壓采樣，實際應用中需要根據 Vbus 調整電阻比例和阻值。
母線電流采樣則利用 MCU 內部 OPA 的 PGA 功能進行放大。由于這塊小板尺寸有限，MCU 和采樣電阻之間距離很短，所以可以把采樣鏈路做得比較緊湊；如果對濾波要求更高，也可以在外圍增加 RC 濾波。
過流保護這部分也比較典型：電流經過 PGA 放大后送到內部比較器 CMP2，再接入高級定時器 BKIN。也就是說，過流不是簡單靠軟件輪詢，而是可以走到定時器保護鏈路里，這對電機控制很重要。
翻到背面，能看到比較多的過孔、大面積焊盤、QC PASS 標記，以及底部?jī)深w并排的低阻值采樣電阻。它們對應前面提到的雙電阻采樣，是這塊小板電流檢測鏈路里很關鍵的一處細節。
背面能看到大面積金屬焊盤、過孔陣列、QC PASS 貼紙，以及下方兩顆低阻值電阻。這里的雙電阻采樣用于母線電流檢測，也體現了小板空間里的功率和采樣布局。
目前還不能直接判斷散熱能力和長時間帶載表現。后續如果接上電機跑起來，還需要看 MOS 溫升、電流波形、啟動過程和堵轉保護效果。
供電部分，默認額定輸入電壓是 12 V。如果調整電容耐壓值，最大工作范圍可以到 6 到 26 V。
這里需要注意，C6 和 C8 的耐壓值要和 Vbus 匹配。也就是說，如果后續想拿它接不同電壓等級的小電機，不能只看 MCU 能不能跑，還要看母線電容、功率器件和采樣網絡是否匹配。
母線電源 Vbus 會接入 MCU 的 HV 引腳，并通過 R12 接入 LDO 輸入腳后得到 MCU 供電電壓 VDD，標準值為 5 V。這個設計讓整塊板的供電鏈路更緊湊，但實際應用里 R12 的封裝或阻值也要按電流情況調整。
這塊 CH32M007E8U6-BLDC 評估板給我的第一印象是：它不是為了做復雜外設展示，而是很集中地把無感 BLDC 控制所需的核心鏈路放到了一塊小板上。
主控側有定時器、ADC、OPA、比較器和三相預驅資源；功率側有 3 顆 PMOS 加 3 顆 NMOS 組成的三相逆變；采樣側有相電壓、母線電壓、雙電阻母線電流采樣和過流比較；開發側則提供 SWD、通用 IO 和自定義按鍵。
如果只是想快速理解一套低成本無感 BLDC 方案，這塊板的價值在于它足夠完整，也足夠小。下一步真正值得做的，是接上電機，把啟動、換相、反電勢采樣、電流保護和 MOS 溫升都跑一遍，這樣才能從“硬件結構”進一步看到“控制效果”。
