新型金剛石微結構賦能量子傳感與計算

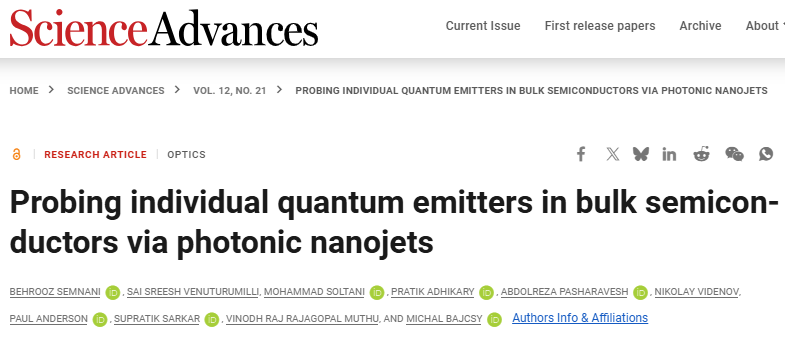

近日，來自 滑鐵盧大學 的研究團隊在量子器件領域取得一項新進展：他們開發出一種全新的納米級金剛石光學結構，可更高效地收集和控制光，從而提升量子傳感與固態量子計算系統的性能。相關成果發表于 Science Advances，論文題為《Probing Individual Quantum Emitters in Bulk Semiconductors via Photonic Nanojets》。

這項研究由 Behrooz Semnani 主導，在 Michal Bajcsy 團隊完成。研究人員提出了一種能夠產生“光子納米噴流（Photonic Nanojet）”的新型結構，可在納米尺度上精準聚焦光束，并增強光與量子缺陷之間的相互作用。

在當前的固態量子技術中，金剛石、碳化硅以及硅等材料，都可以通過引入類似“原子缺陷”的結構形成量子比特（Qubit）。這些缺陷通常也被稱為“色心”或“量子發射體”，能夠在激光作用下完成初始化、操控與讀出，同時還能充當單光子源，是量子計算和量子傳感的重要基礎。

不過，實際應用中存在一個長期難題：由于金剛石等材料折射率較高，缺陷發出的光子往往被困在材料內部，難以有效提取；與此同時，想用激光精準照射單個缺陷也并不容易。這些問題限制了量子器件的效率與規模化發展。

為解決這一問題，研究團隊采用“逆向設計（inverse design）”方法，對金剛石表面的一種二維微結構進行了自動優化。最終形成的器件尺寸僅約1微米，大約只有人類頭發絲寬度的百分之一。

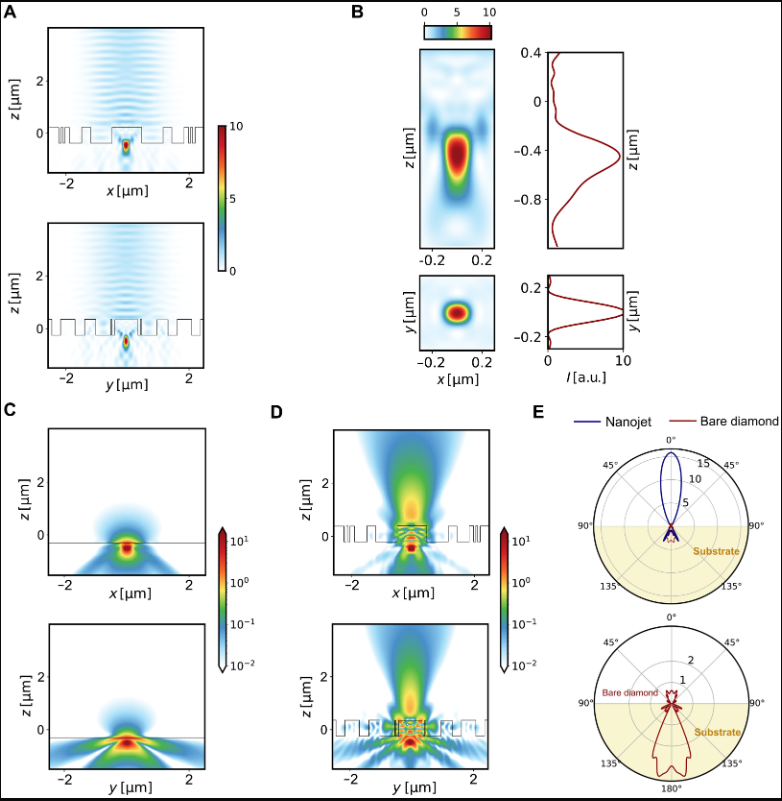

這一特殊結構能夠像“漏斗”一樣，將光壓縮并聚焦成高度局域化的納米光束，即“光子納米噴流”，從而精準瞄準金剛石中的單個量子缺陷。同時，該結構還能像光學天線一樣，提高缺陷發射光子的提取效率。

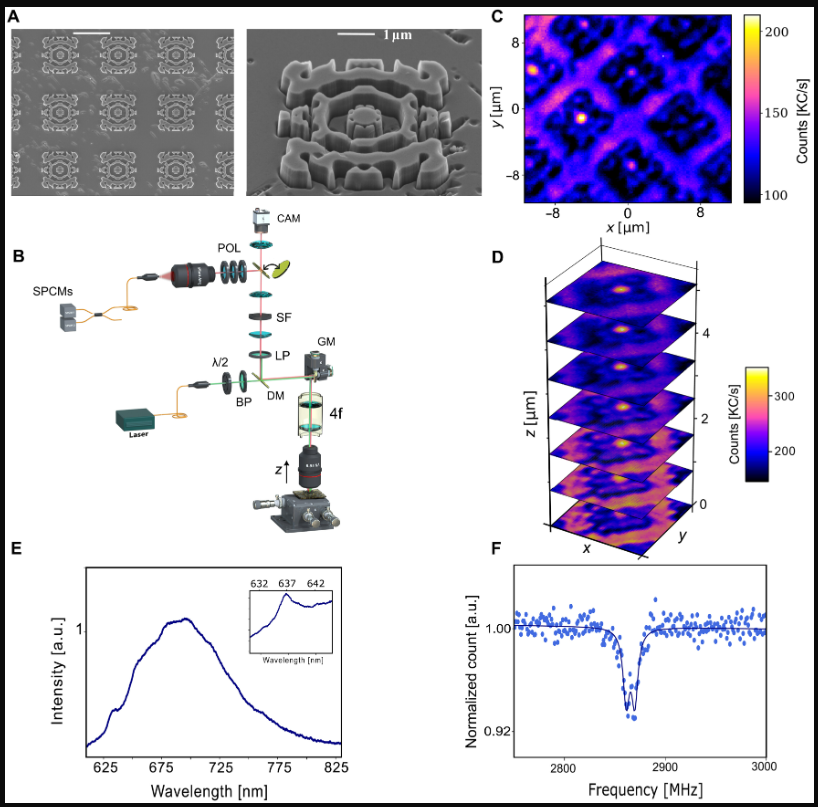

為了驗證這一概念，研究團隊在合成金剛石樣品中，對經典的“氮空位中心（NV Center）”進行了實驗測試，并成功實現了單缺陷探測。

圖文解析

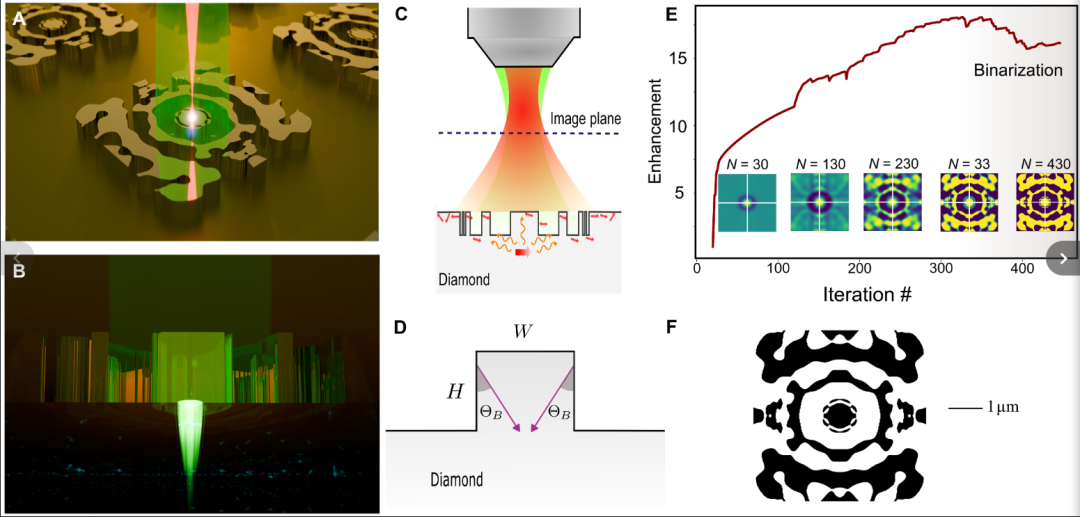

圖1.光子提取器的自由形式拓?fù)鋬?yōu)化

研究人員表示，與此前一些復雜的納米光學結構相比，這種“納米噴流”器件具有明顯優勢。一方面，其制造工藝更加簡單，采用的是較為成熟常見的微納加工技術；另一方面，其結構對材料本身的破壞較小，更容易與現有半導體制造工藝兼容，因此更適合未來規模化量子器件制造。

研究團隊認為，該技術未來有望廣泛應用于量子磁場傳感、量子通信以及固態量子計算架構。例如，在量子傳感領域，它能夠幫助探測更微弱的磁場信號，從而推動生物醫學成像、無GPS環境導航等技術的發展；在量子計算領域，則有助于提升單個量子比特的操控和讀出能力，并增強量子信息在不同量子比特之間的傳輸效率。

此外，研究人員還指出，這種結構甚至能夠在較低品質的金剛石材料中實現單缺陷探測，而無需依賴昂貴的高純度金剛石晶體，這意味著未來低成本量子傳感器的開發將更具可行性。

目前，該器件已在滑鐵盧大學量子納米制造與表征平臺完成制備。研究團隊下一步計劃將這一技術擴展到更多半導體材料體系，包括碳化硅等新型量子材料，以探索更多量子發射體的應用潛力。
