近日某工程師向我反饋，他遇到如下問題：
現象是：系統中存在一個 10 ms 定時器中斷，中斷服務函數中會翻轉 PB5。但在 main 函數中調用了他自己實現的 Ht1621DataUp()函數后，PB5 不再按 10 ms 周期翻轉，而是出現無規律的跳變。根據此現象，他認為該函數影響了中斷。
為此他還換過MCU芯片，看來是想驗證下是不是MCU出了問題。
這個問題其實一看就可以判斷出是軟件使用問題。拿到他的代碼后我首先進行了測試，現象確實如他所說：

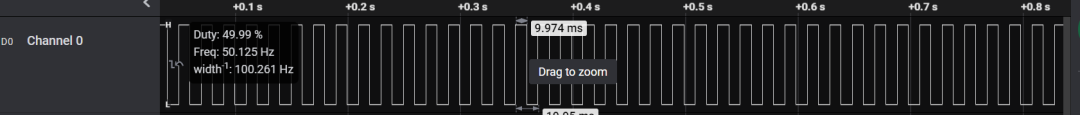

這個是PB5正常翻轉的波形：
下面是加了函數調用后異常翻轉波形：
Ht1621DataUp()函數本身并沒有定時器TIM1相關的任何代碼，所以TIM1的10ms 定時本身不可能出現問題。發生此問題的原因到底是什么呢？

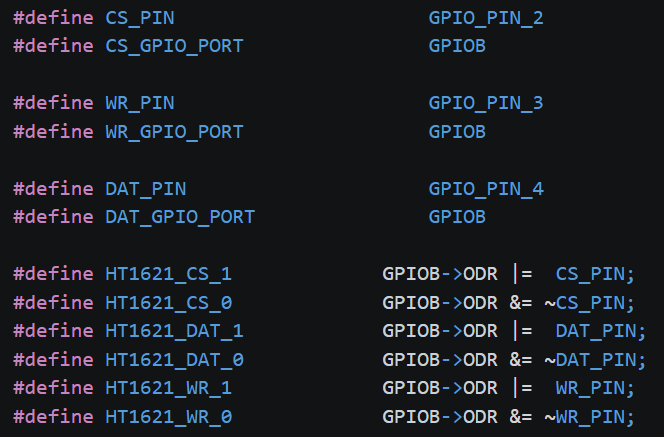

原因是他在Ht1621DataUp()函數里也有GPIO的相關操作，
看起來是只操作了PB2、PB3、PB4三個引腳，并沒有操作PB5，但是實際上會影響到PB5的輸出。所以上述現象本質上是PB5的電平被“定時器中斷翻轉”和“HT1621刷新位操作”交替改寫了。
原因出在GPIOB->ODR |= xxxxxx；的使用上，這條語句實際上執行的讀-改-寫操作。

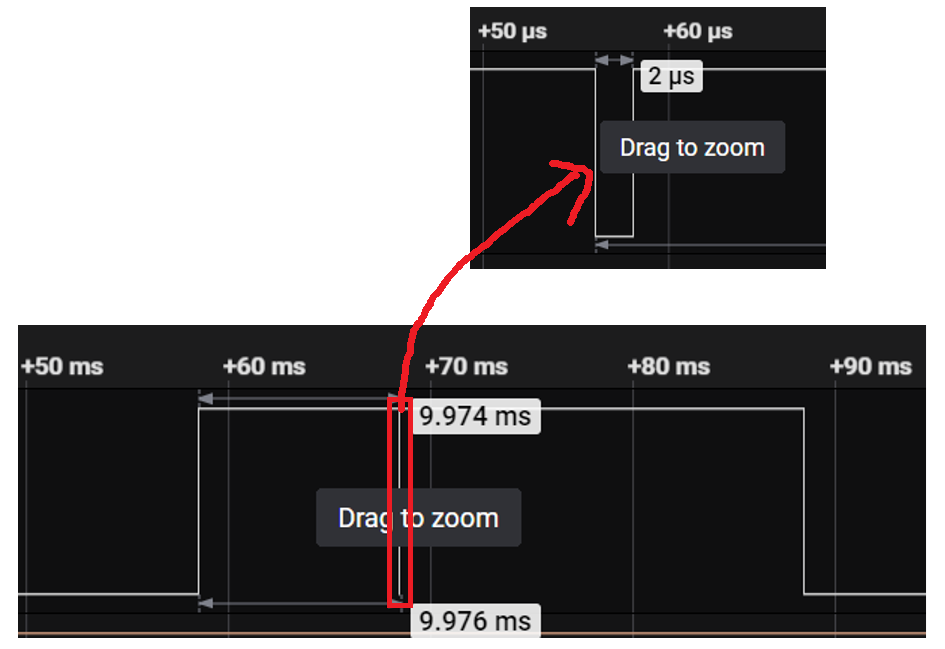

以上述異常波形中的局部一段為例說明，
剛開始是正常的輸出PB5高電平，while(1)里程序里讀取的ODR PB5也是高電平，緊接著定時器中斷改寫PB5為低電平，之后while(1)里繼續往下執行后續的改和寫操作，基于之前讀到的高電平，所以又把PB5改寫成了高電平，這就導致 PB5 的低電平被覆蓋，從而產生異常波形。在下一個10ms定時器中斷到了之后又會執行PB5輸出高的操作。所以整體就看到了上述的異常波形。
但是while(1)就基于之前的高電平，把它又改為了高電平。到10ms再之后，中斷又弄成了高電平，就看到了上述波形。
Ht1621Wr_Data()并不直接操作 PB5，但由于它與 TIM1 中斷都在對同一 GPIO 端口執行“讀?改?寫”操作，因此會間接干擾 PB5 的狀態，造成競態問題。
解決該問題的方法也很簡單：把ODR 改成 BSR寄存器，這樣每次置位/復位只會影響它自己的腳，不會把其他不相關的引腳一起帶著改。
ODR（Output Data Register）寄存器：本身不是原子操作，對其的位操作需要讀-改-寫三步，可能被中斷打斷導致競態。
BSRR(Bit Set Reset Register)寄存器：是原子操作（通過一次寫操作完成，無需讀-改-寫）。
