本文是轉載同行的文章，已獲得原作者授權，正文如下：

************************************

本文記錄時間是2026年3月19日，相關軟件都是這個時間點的最新版本，電腦系統是windows 10專業版22H2。

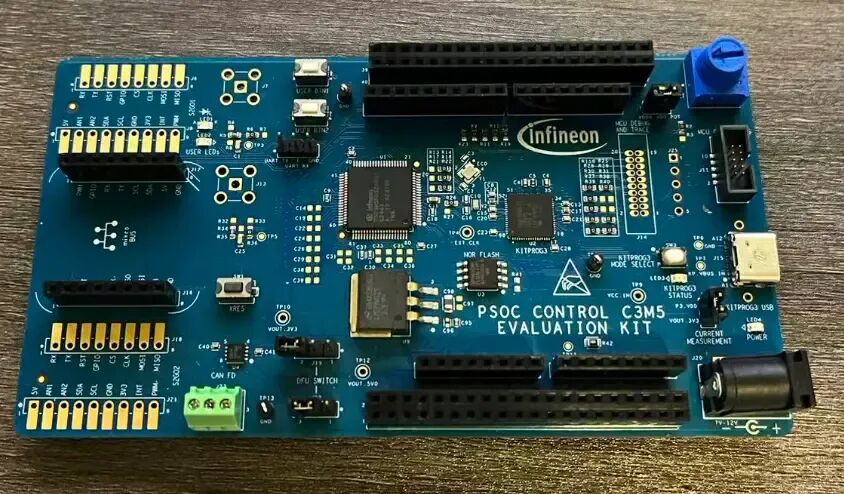

最近拿到一塊英飛凌的KIT_PSC3M5_EVK開發板，需要把板子跑起來，以前從來沒接觸過英飛凌的處理器，光搭建開發環境就挺波折的，所以記錄下來有需要的可以看看。

英飛凌也搞ST的那套全家桶套裝，不知道他倆誰學的誰。ModusToolbox? 3.7 Dashboard 就類似于STM32CubeMX。

Eclipse IDE for ModusToolbox? 就類似于STM32CubeIDE。

ModusToolbox Programming Tools 就類似于STM32CubeProgrammer。

還有一個ModusToolbox? Setup軟件，相當于集中下載中心，上面可以下載所有ModusToolbox相關的軟件。

軟件實在是太難下載了，一下一個不吭聲，對中國區域網絡很不友好，生怕中國區用戶快速使用上他們家的東西。這里就不放官網下載鏈接了，可以自行去英飛凌官網搜索ModusToolbox相關資源。

如果你想用Keil來編譯，這個軟件指定了使用Keil最新的5.43a版本，我已經把相關的軟件包放到網盤了，有需要的可以自取。

鏈接: https://pan.baidu.com/s/1xPDn-FyKg22VXlG0qm91jA?pwd=69b2

提取碼: 69b2

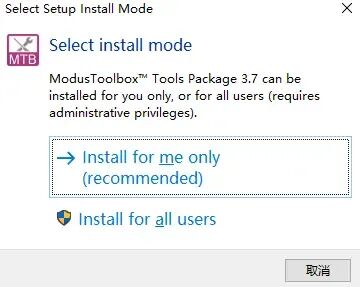

如果你裝有殺毒軟件，安裝的時候殺毒軟件（比如360）會反復警告，所以還是先把殺毒軟件關了。雙擊軟件開始安裝 ModusToolbox? 3.7 Dashboard，Dashboard就類似于STM32CubeMX，能自動生成代碼，安裝時會彈出如下圖片，推薦是選擇Install for me only，理由是當出現異常問題的時候可以換一個賬戶重新安裝繼續使用??，不過我選擇的是Install for all users。

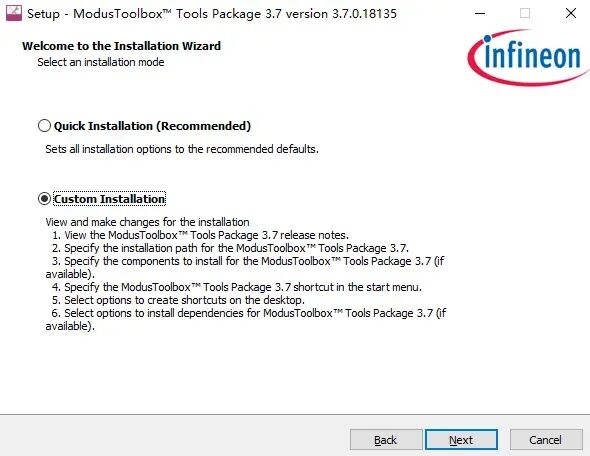

開始安裝出現這個界面，自定義才能選擇安裝路徑，可以避免安裝在C盤，所有軟件都想把自己安裝在C盤。

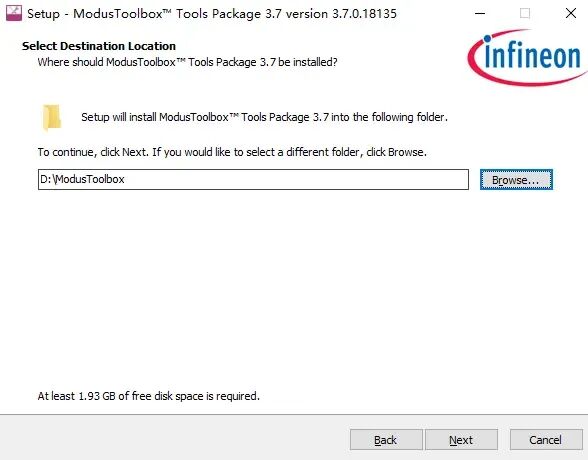

設置安裝路徑。

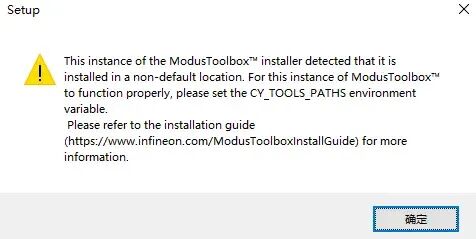

自定義安裝路徑就會彈出這個警告，意思就是如果安裝在別的位置，需要在windows系統環境變量里面增加CY_TOOLS_PATHS這個變量。

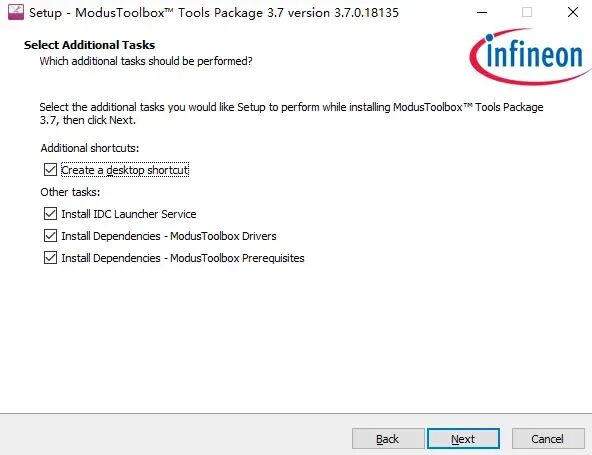

這頁就先不管了，全裝上，有什么用后面再慢慢研究。

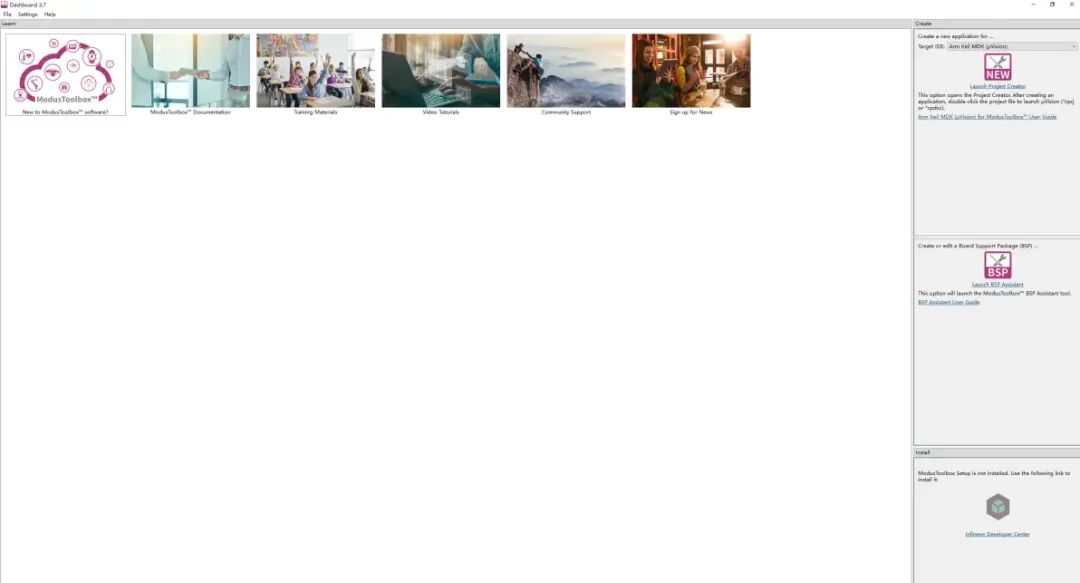

安裝完打開長這樣，先把軟件退出，設置windows系統環境變量。

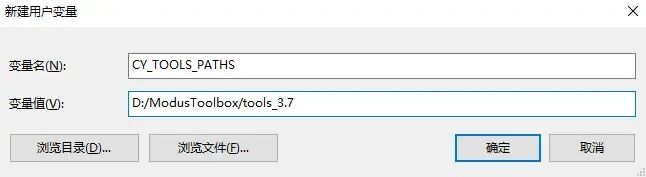

在系統環境變量設置界面，新增一個如下圖所示用戶變量，變量值一定要對應到軟件安裝目錄下的tools_3.7這個目錄，路徑注意要用 / 不要用 \ ，設置完后環境變量重啟電腦。

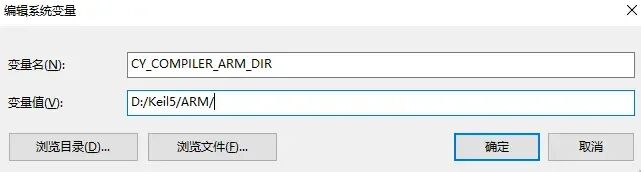

為了能生成keil工程，還需要新建一個如下圖所示的系統變量，變量值就填實際的keil安裝地址。不然生成keil工程的時候會報錯，這里也一并設置了。

重新打開軟件，打開設置。

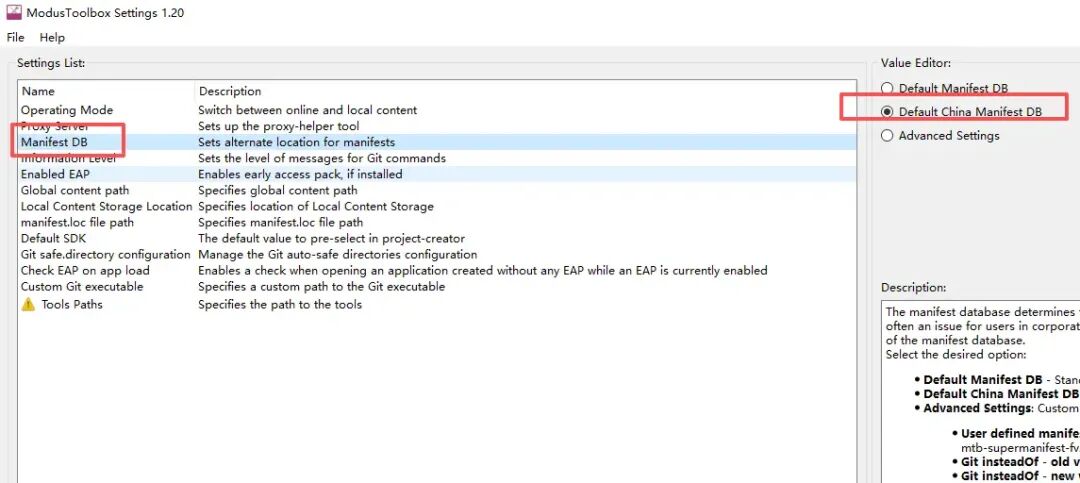

等待一會軟件加載出如下界面，將紅框標記中的Manifest DB選擇Default China Manifest DB，不需要為什么，選擇就行。

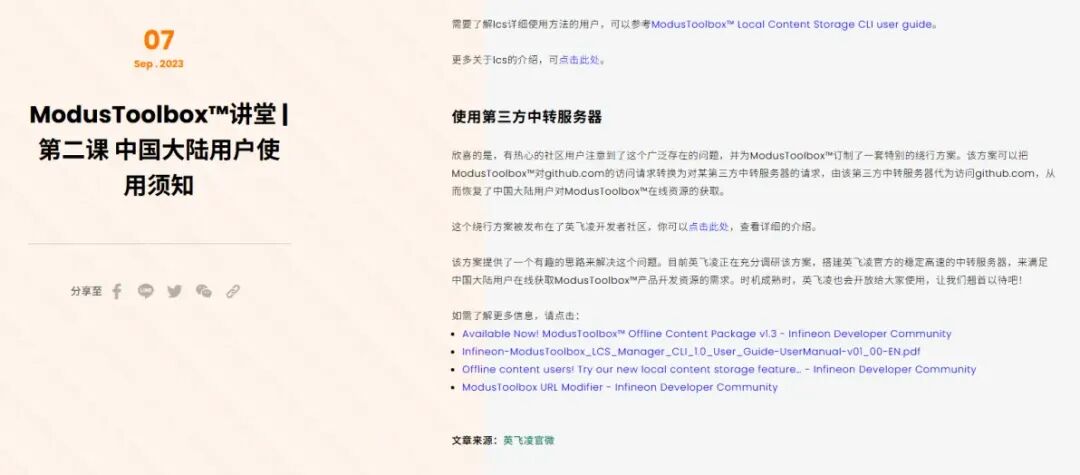

網上有一篇教程叫ModusToolbox講堂第二課，中國大陸用戶使用須知，別相信里面寫的使用第三方中轉服務器的教程，我試了沒用。

ModusToolbox支持生成IAR、Keil、GCC這三種編譯器，先用Keil來試試，注意Keil一定要使用最新的5.43a版本。

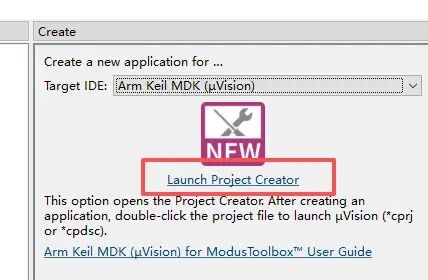

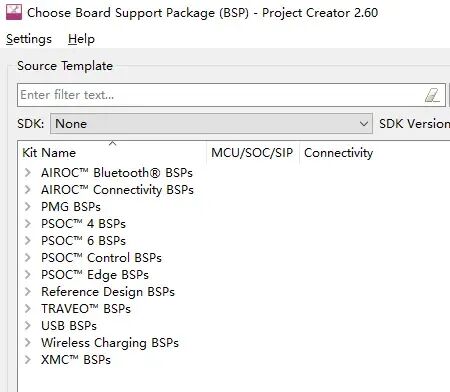

如果設置了前面的Manifest DB，大概率能看見下面圖片所示的界面，否則大概率等到天荒地老啥也看不到。

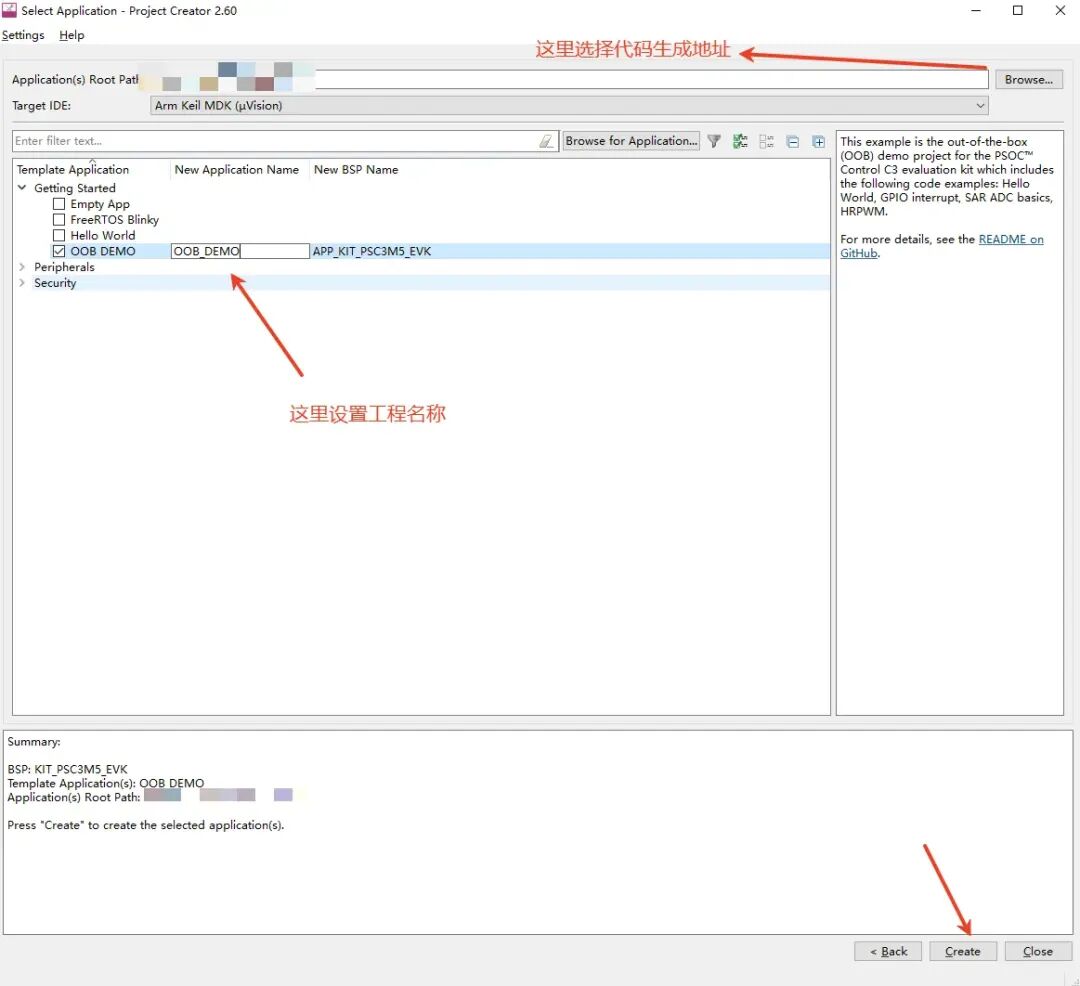

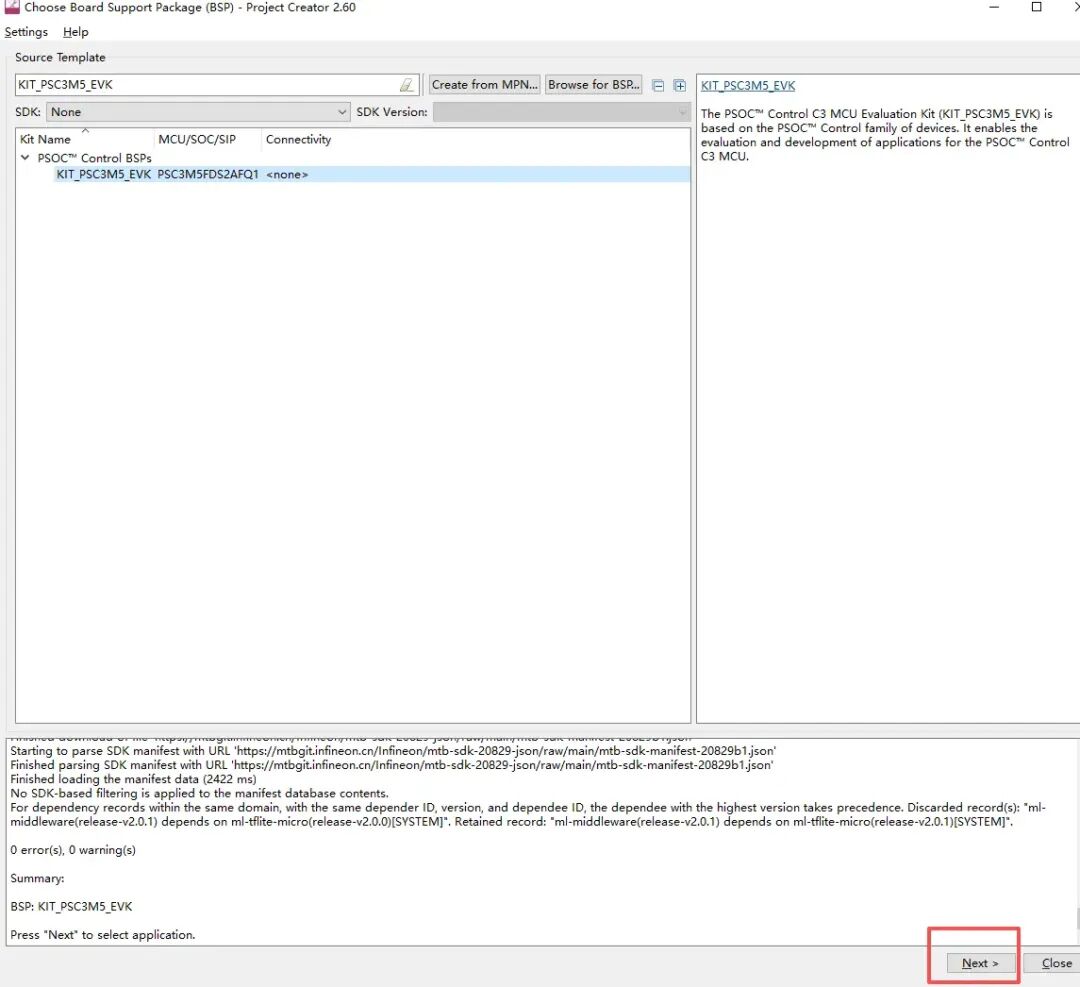

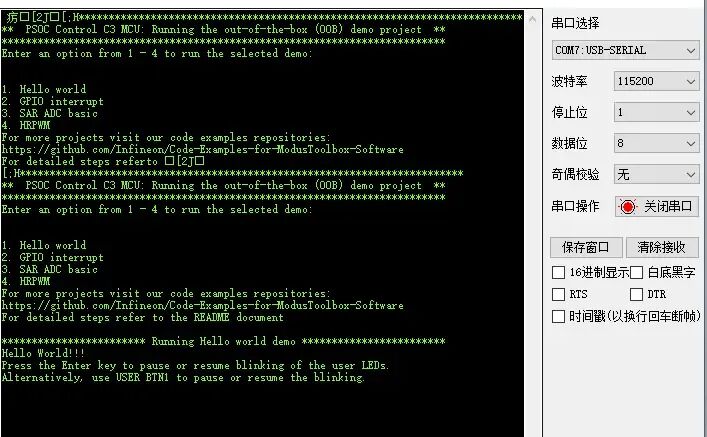

這里選擇我手里這款開發板，然后next。設置好生成路徑，選擇OOB DEMO然后Create，OOB是一個開發板的演示工程，能看見板子上LED能閃爍，串口也會打印數據。

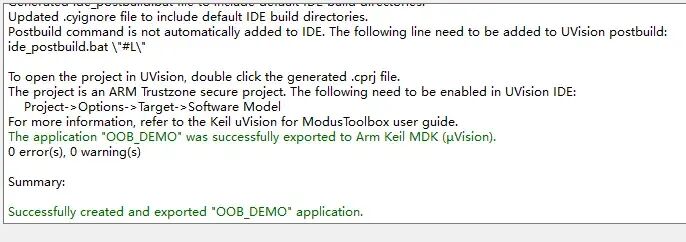

然后就等著這個軟件從github上拉取所需的資源，等待時間取決于網絡快慢。彈出這個界面的時候就是生成完了。

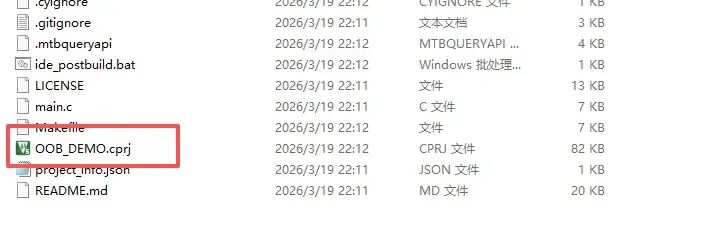

打開就能看見一個cprj后綴名稱的keil文件。這里我已經裝過Keil 5.43a版本了，舊版本的keil是無法識別這個cprj文件的。所以Keil得更新到5.43a版本。

5.43a版本的keil，安裝的時候會長時間出現如下界面，等著就行。

keil打開界面也變成這樣了。

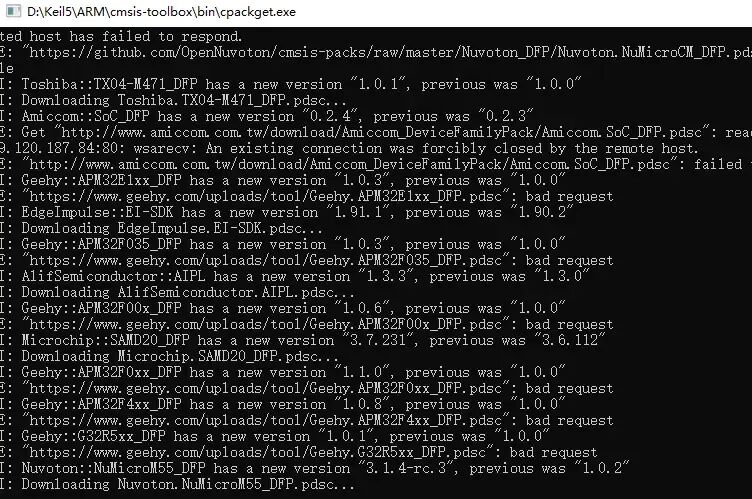

打開cprj文件，keil就會自動下載芯片相關的pack，這點還是比之前好的，以前還需要自己找。

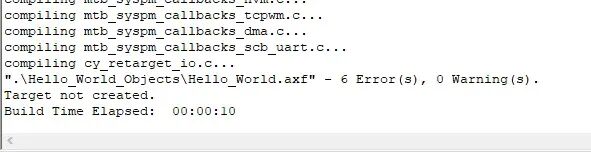

然后直接用keil開始編譯，keil直接編譯不過，有6個錯誤???。

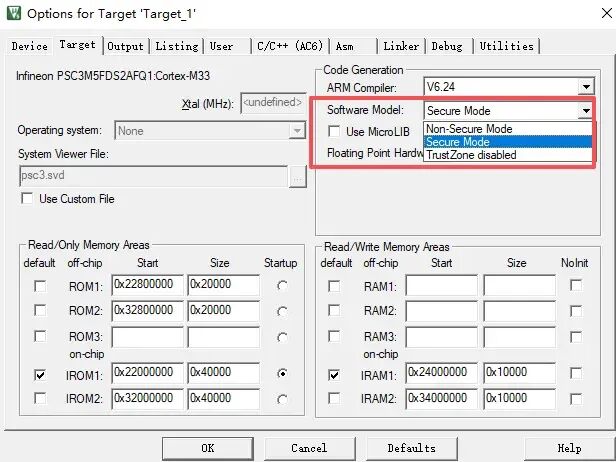

在Target配置界面，將Software Model從默認的Non-Secure Mode修改為Secure Mode，再次嘗試編譯就能編譯過了。

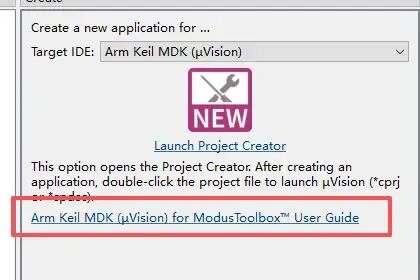

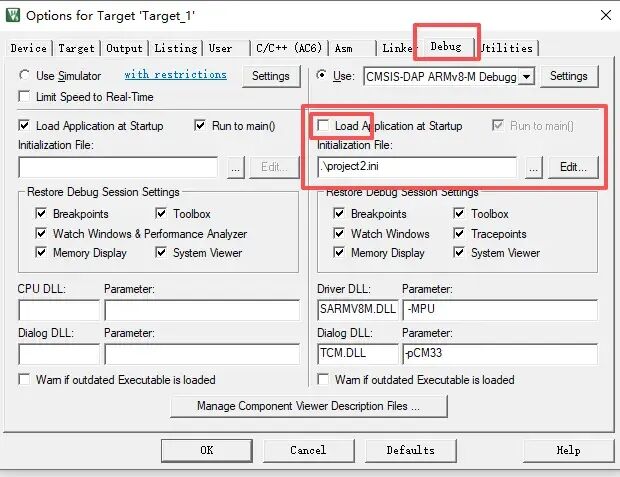

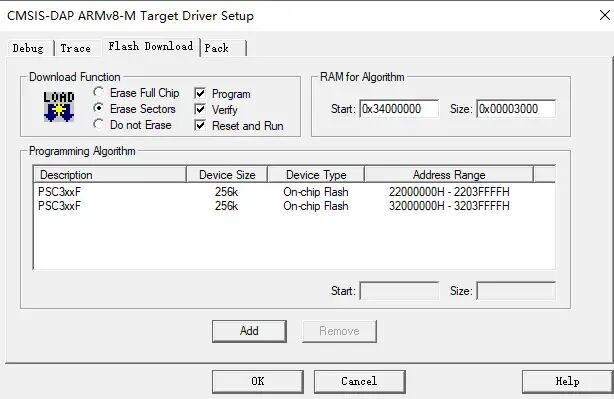

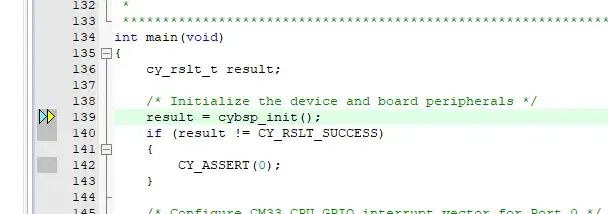

然后就會發現，Keil無法下載程序到板子，更別說仿真了。這時候就需要再拜讀一下ModusToolbox? 3.7 Dashboard界面這個指導文檔了，大概意思就是還需要新建三個文件，然后才能用Keil下載和仿真。

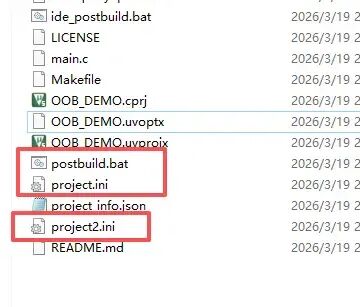

在keil工程同一個目錄下創建三個文件postbuild.bat、project.ini、project2.ini

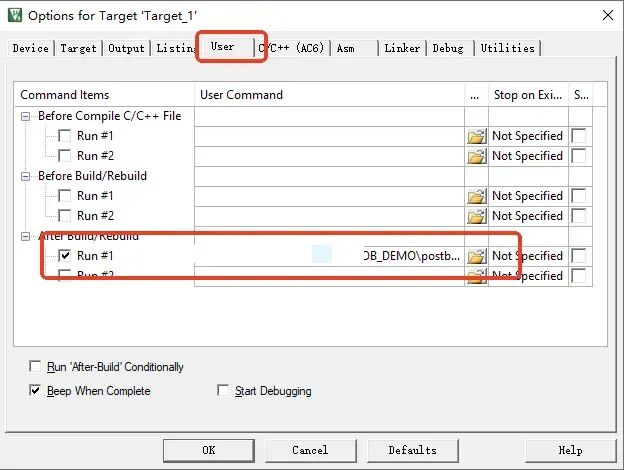

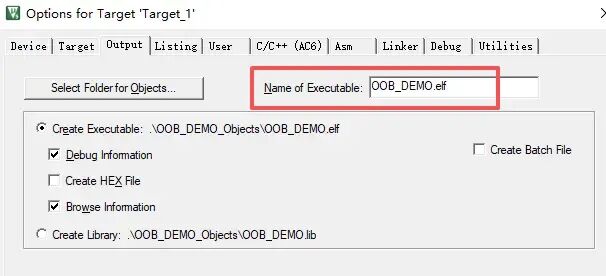

postbuild.bat寫如下內容，大概意思就是先把keil生成的elf文件，轉換成hex文件。然后用GCC把keil的hex文件再轉換一遍，最后刪除掉keil生成的hex中間文件，所以還得下載一個GCC編譯器才能調用arm-none-eabi-objcopy。

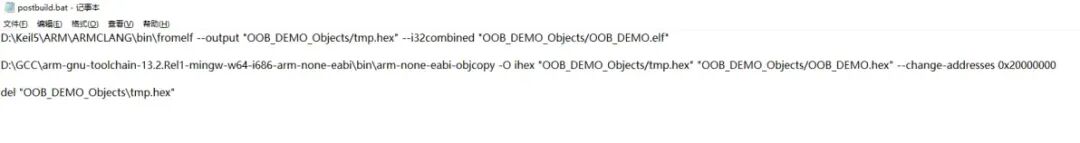

注意一定要像下面圖片這種寫在一行，不能換行，英飛凌說明文檔里面的那種兩行寫法直接復制過來是不行的。

D:\Keil5\ARM\ARMCLANG\bin\fromelf --output "OOB_DEMO_Objects/tmp.hex" --i32combined "OOB_DEMO_Objects/OOB_DEMO.elf"

D:\GCC\arm-gnu-toolchain-13.2.Rel1-mingw-w64-i686-arm-none-eabi\bin\arm-none-eabi-objcopy -O ihex "OOB_DEMO_Objects/tmp.hex" "OOB_DEMO_Objects/OOB_DEMO.hex" --change-addresses 0x20000000

del "OOB_DEMO_Objects\tmp.hex"

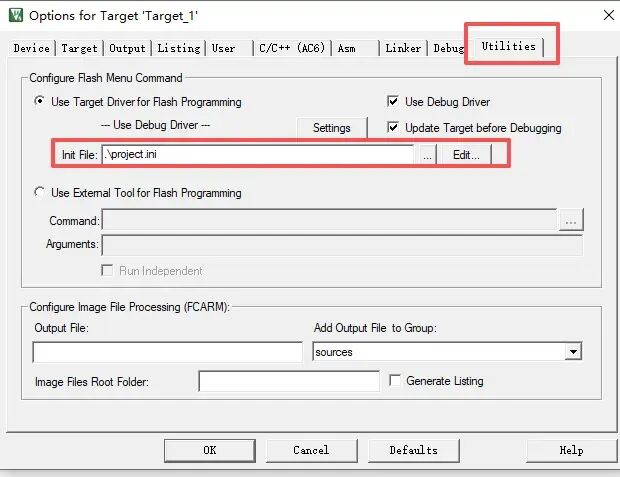

project.ini 文件寫如下內容，就是LOAD GCC生成的hex文件。
