報告里的每一個參數、每一張架構圖都在告訴我們：未來10年，AI能跑多快、算多準，很大程度上要看HBM能“送”多快。
現分享給各位圈友，一起學習下。我們用最通俗的語言，把這份專業報告“翻譯”成你能輕松看懂的內容——從HBM的“出身”講起，看看它如何從“小眾技術”變成AI的“必需品”，又將如何支撐起未來的算力世界。

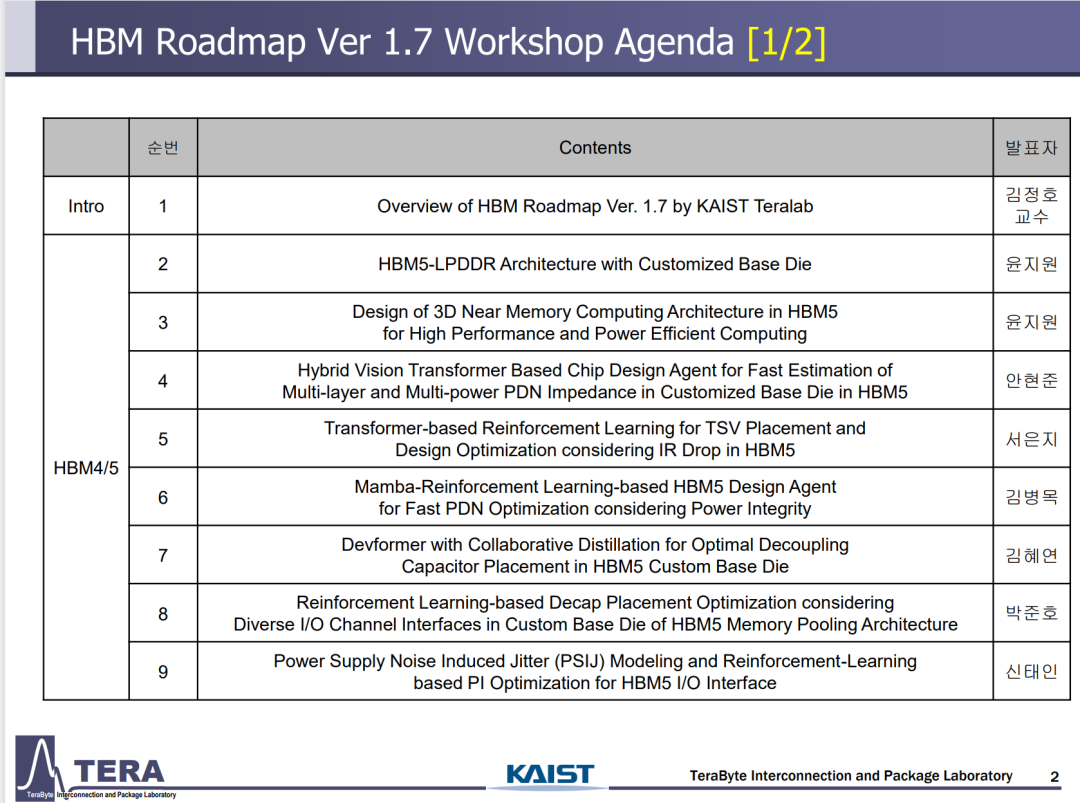

梳理報告核心內容：

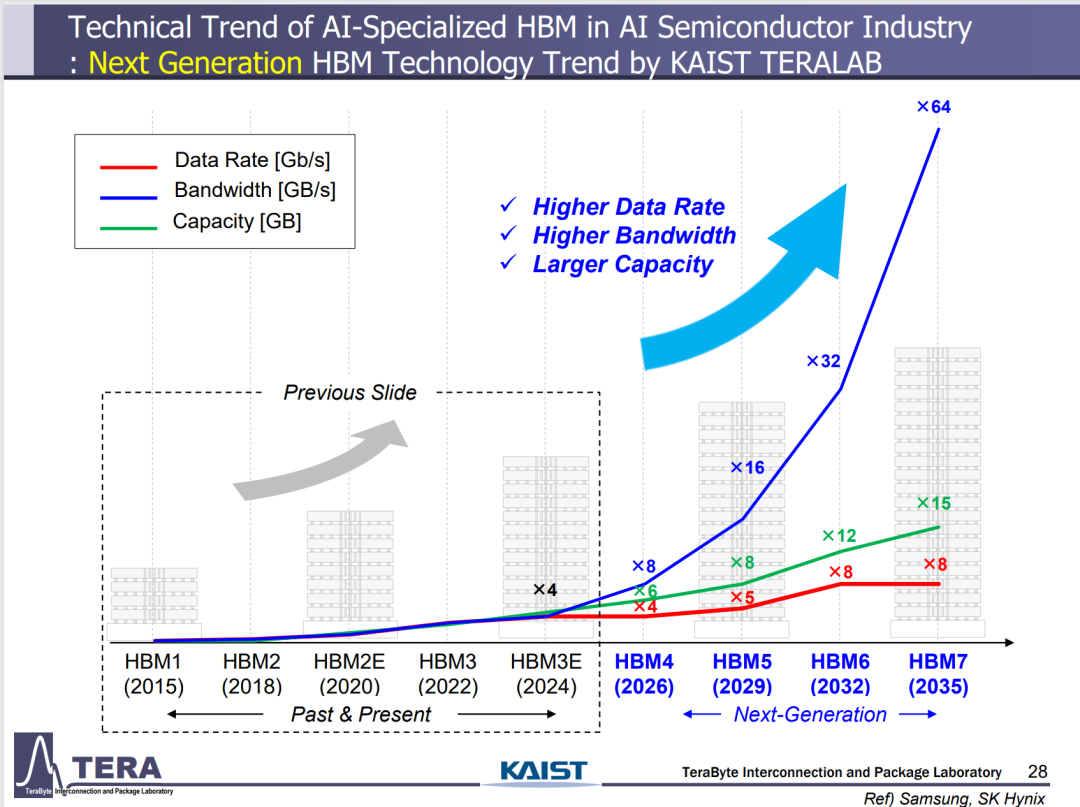

01 HBM 形成HBM4-HBM8代際路線，HBM按年份、核心參數階梯式升級，帶寬與容量實現指數增長
2026 年 HBM4、2029 年 HBM5、2032 年 HBM6、2035 年 HBM7、2038 年 HBM8的標準化演進節奏。

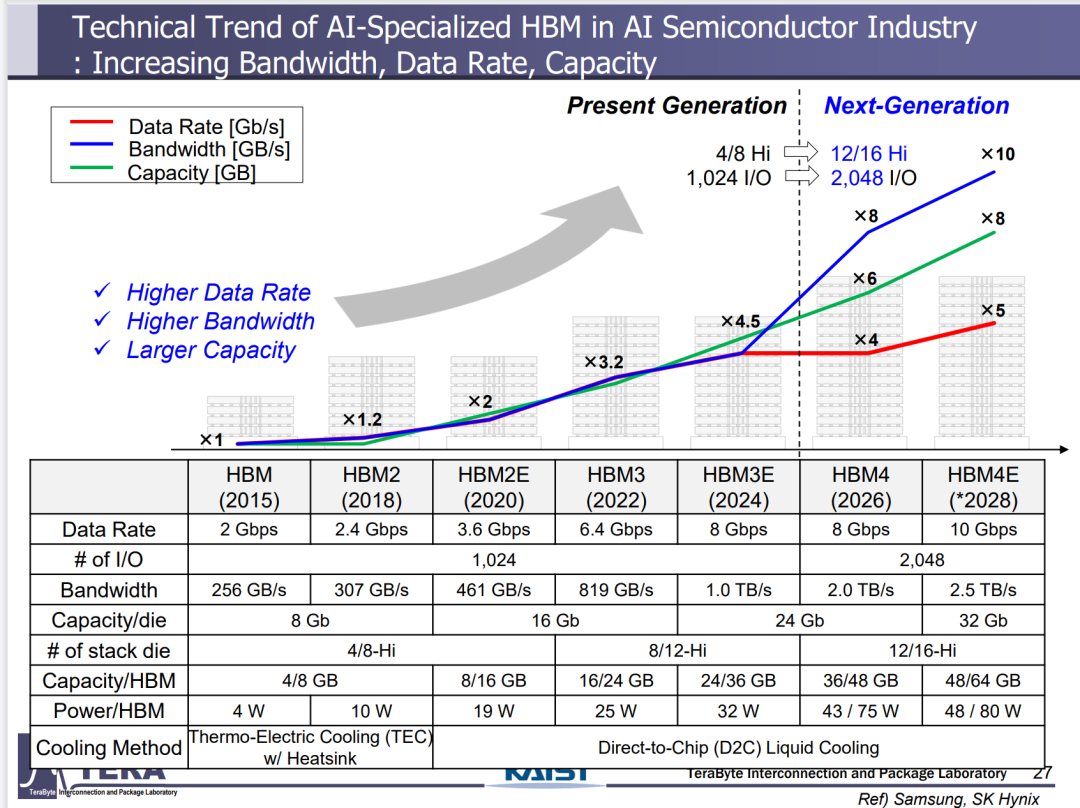

核心參數持續跨越式提升：HBM4 單通道速率 8Gbps、總帶寬 2.0TB/s，單顆容量 36~48GB；迭代至 H8 后單通道速率達到 32Gbps，總帶寬飆升至 64TB/s，單顆容量提升至 200~240GB。
堆疊層數也從 HBM4 的 12/16 層，逐步升級為 HBM7/HBM8 的 20/24 層。同時封裝互聯從傳統微凸點過渡至無凸點 Cu-Cu 直接鍵合，配套散熱方案也從常規液冷升級為嵌入式冷卻，硬件規格全面匹配 AI 超大模型的算力需求。

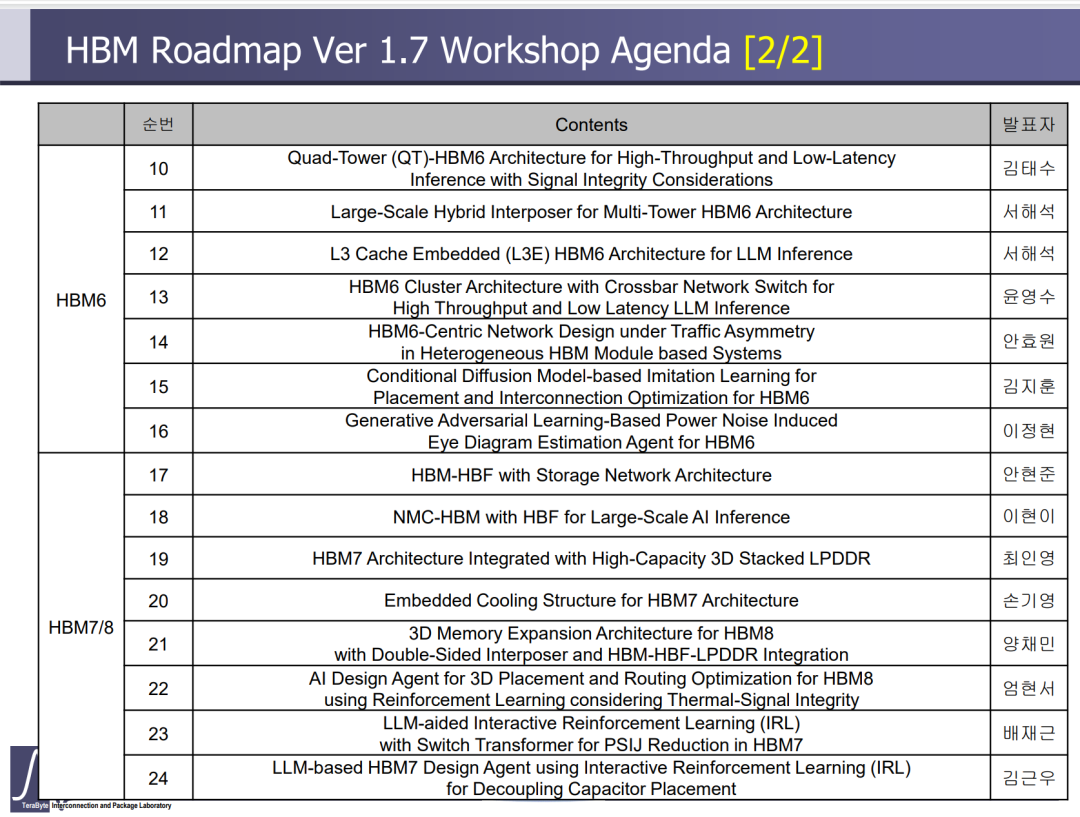

02 HBM6 主推四塔架構與混合中介層，破解傳統硅中介層尺寸、損耗與擴展性難題

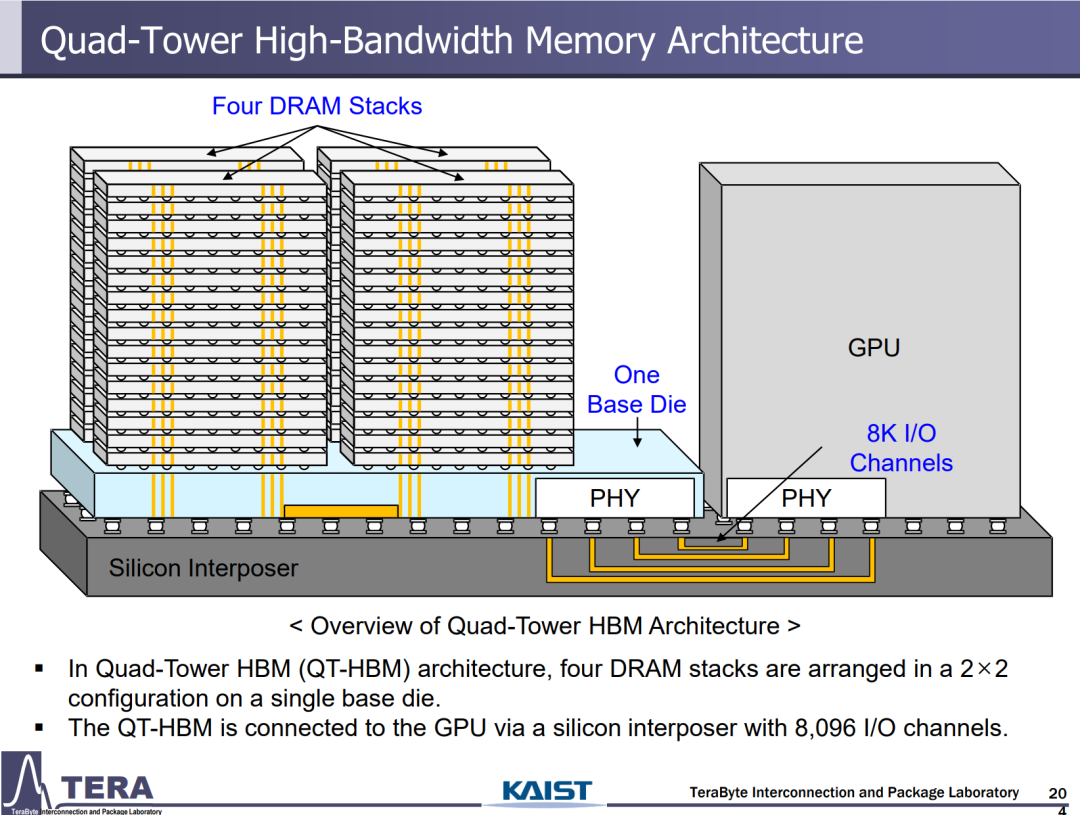

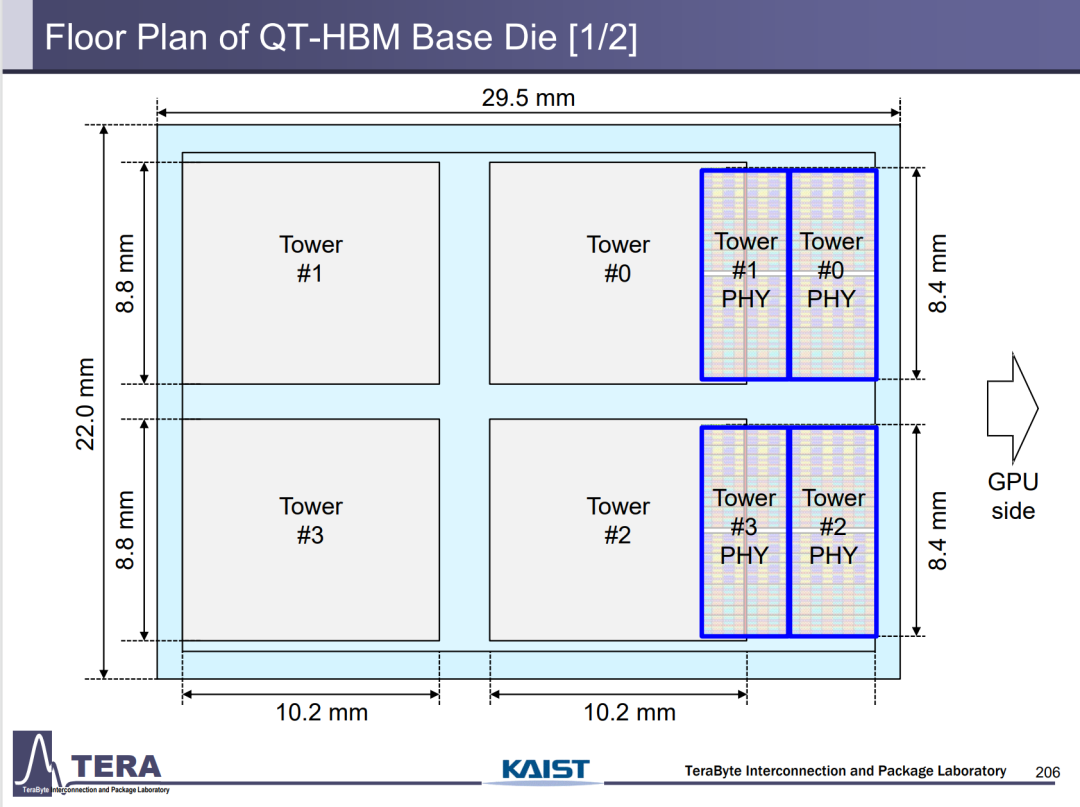

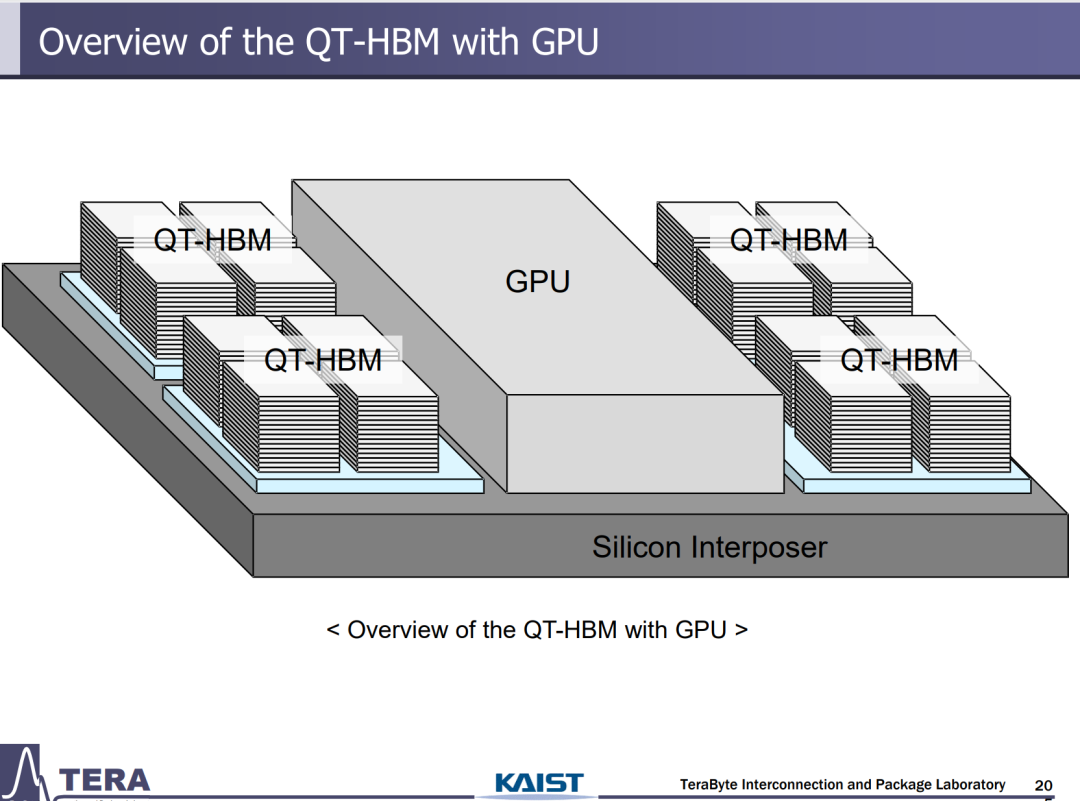

HBM6 重點落地QT 四塔 HBM 架構，單顆 HBM 集成 4 組 DRAM 堆疊，I/O 數量提升至 8192 路，整體帶寬達到 6TB/s，搭配 GPU 后推理吞吐量較 HBM4 最高提升 126%。

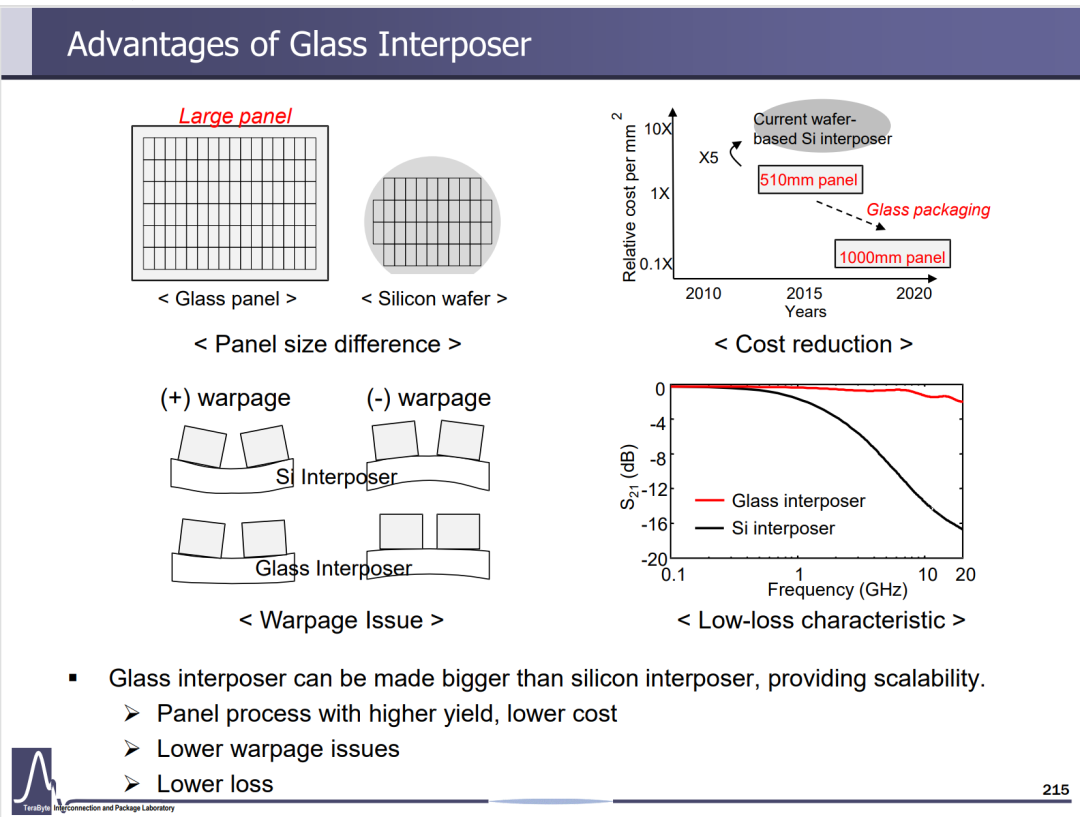

針對傳統全硅中介層翹曲嚴重、成本高、尺寸受限的問題，報告提出硅 + 玻璃混合中介層方案：精細走線區域使用硅中介保障信號完整性，大尺寸互聯區域采用玻璃中介層壓低成本、降低翹曲與信號損耗。同時還推出 L3 緩存嵌入式架構，在 HBM 封裝內集成三級緩存，大幅削減 GPU 與 HBM 之間的訪存次數，實測 HBM 訪問量下降 73%，推理時延降低 87.3%。
03 HBM7/HBM8 融合 HBF 高帶寬閃存與 3D 堆疊 LPDDR，構建異構內存集群體系

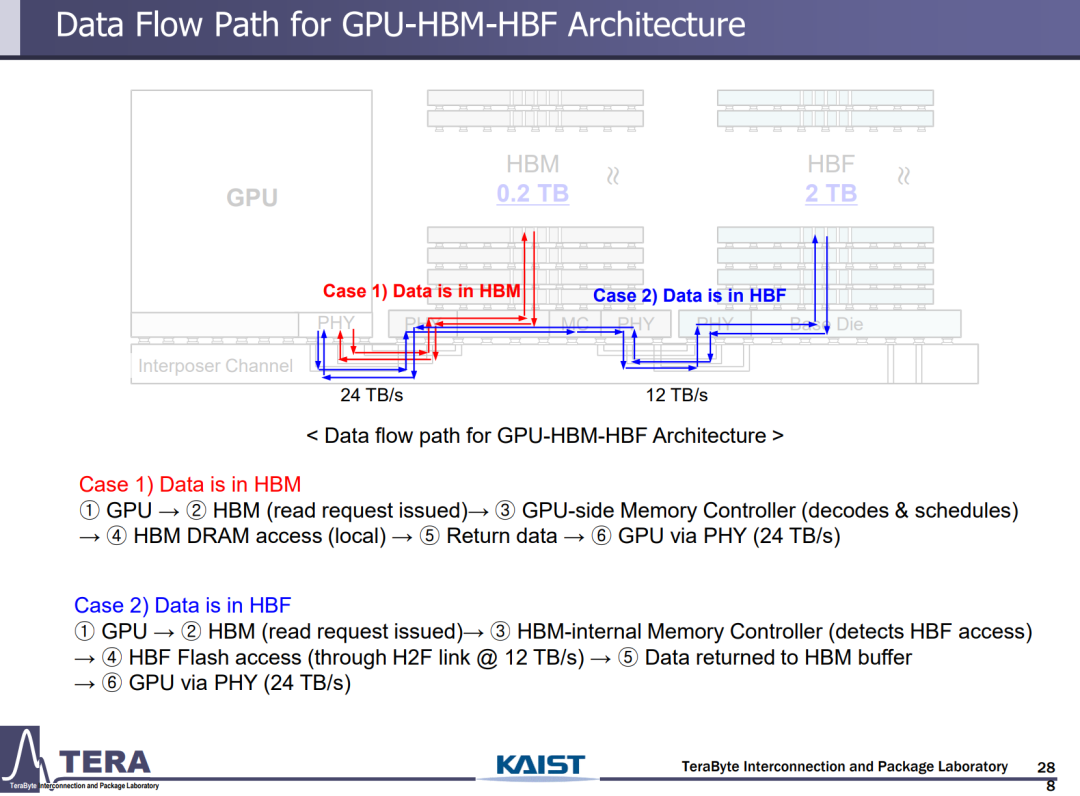

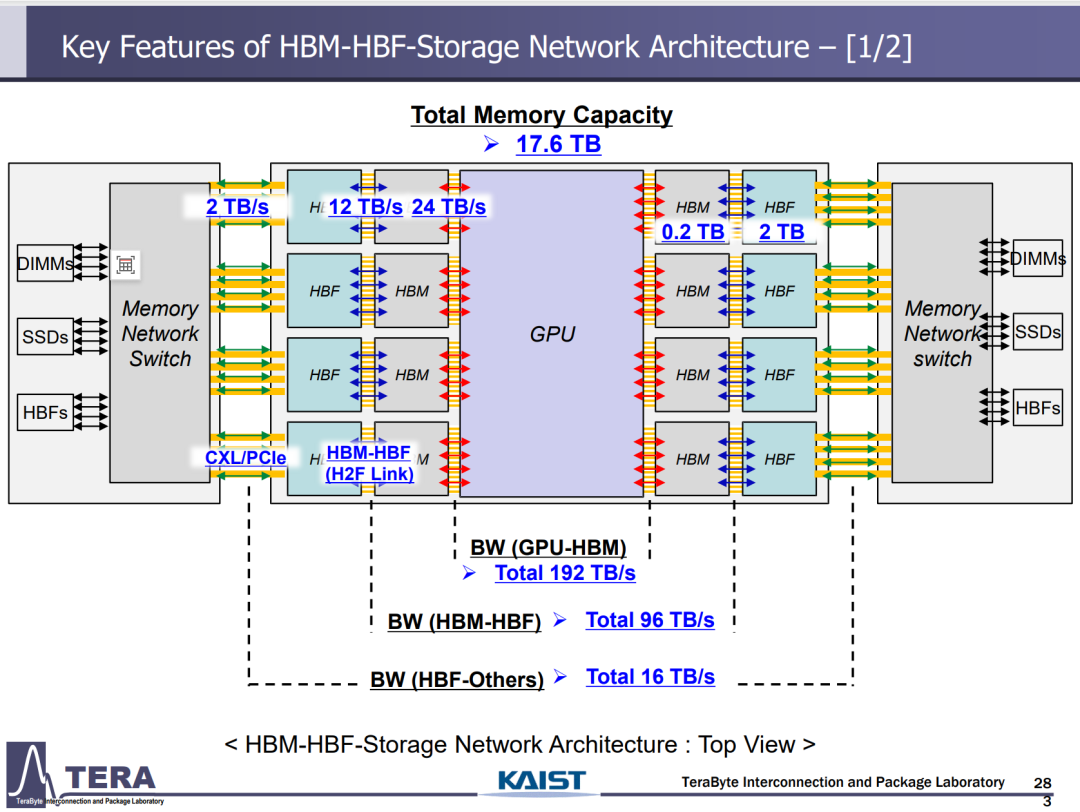

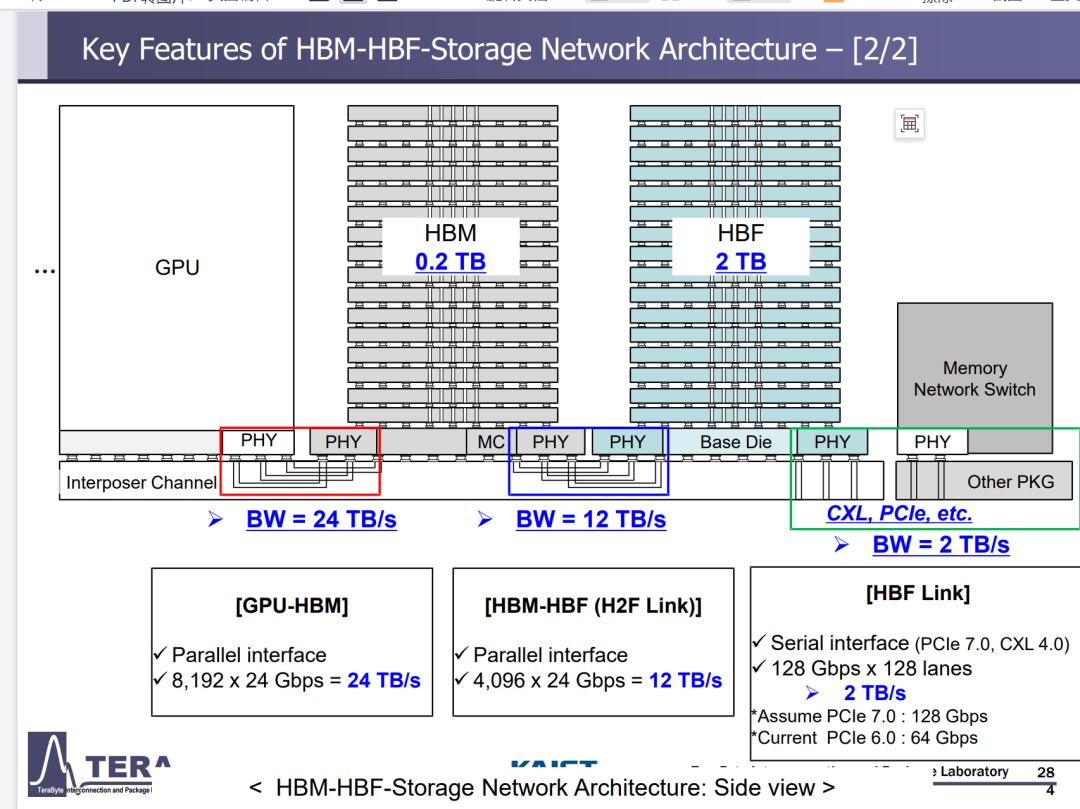

為解決超大模型長期存在的內存容量短板，HBM7 創新性引入HBF 高帶寬閃存，將高速 HBM 與大容量 HBF 做封裝級融合，單集群總內存容量可達 17.6TB，HBM 負責低延遲高頻讀寫，HBF 承載海量靜態權重?cái)?shù)據，搭配專用內存交換網絡實現兩類內存高速互通。
HBM8 進一步升級為雙面中介層架構，同時集成 HBM、HBF、3D 堆疊 LPDDR 三類存儲介質，形成分層內存池。整套異構方案兼顧高帶寬、超大容量與靈活擴展能力，完美適配多智能體、長上下文 LLM 等復雜 AI 業務。

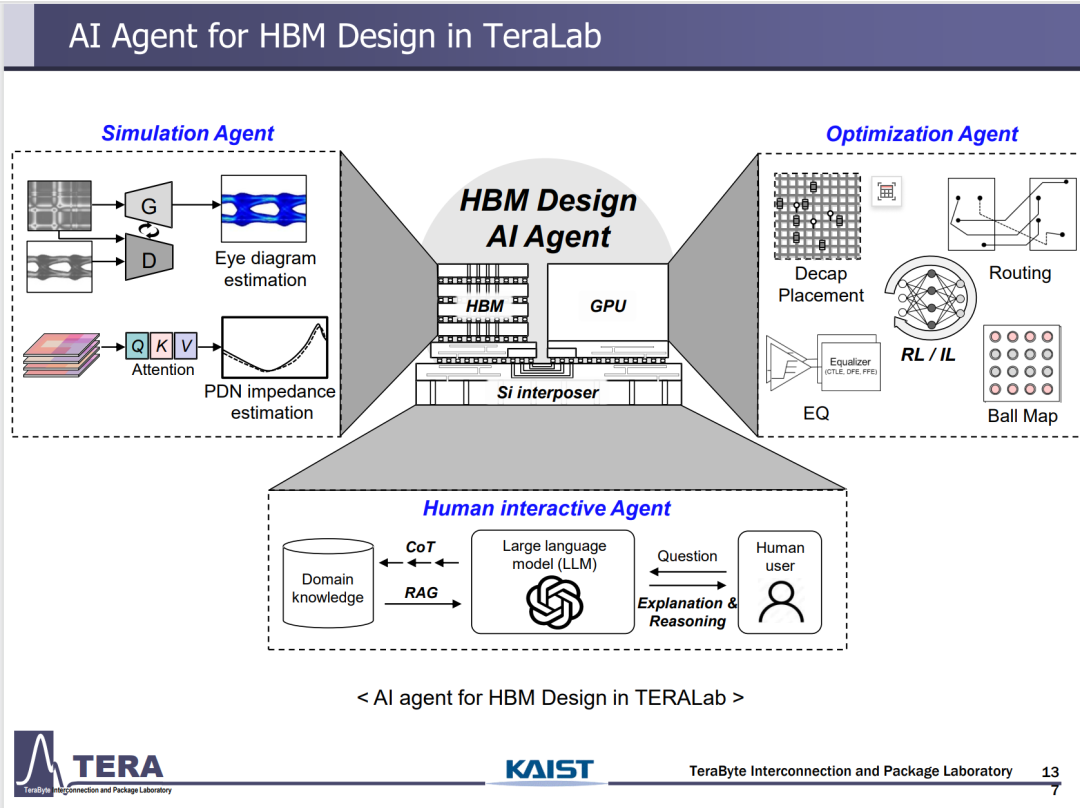

04 AI 全流程設計代理成為下一代 HBM 標配，解決 SI/PI/ 熱仿真周期長、優化難度大的痛點（報告 P132-P199、P259-P279）

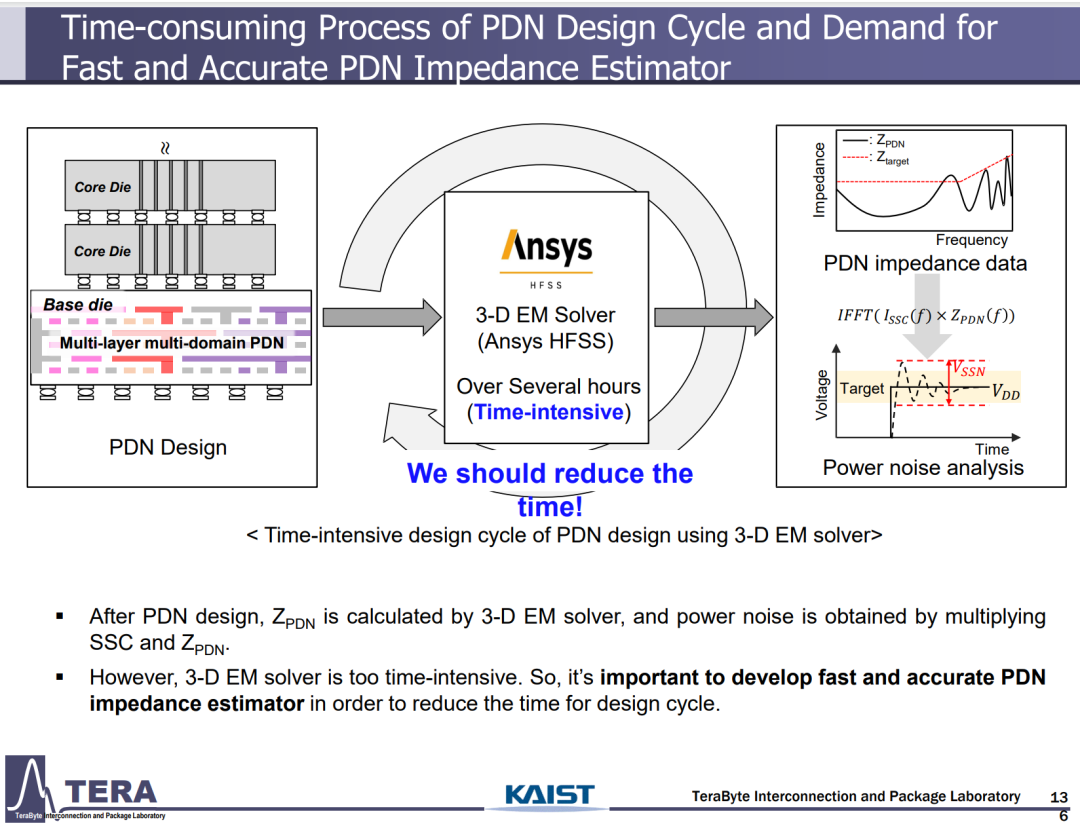

隨著 HBM 引腳、堆疊層數、互聯線路持續復雜化，傳統電磁仿真、布線布局、電源噪聲分析單次計算耗時可達數小時甚至上萬秒。

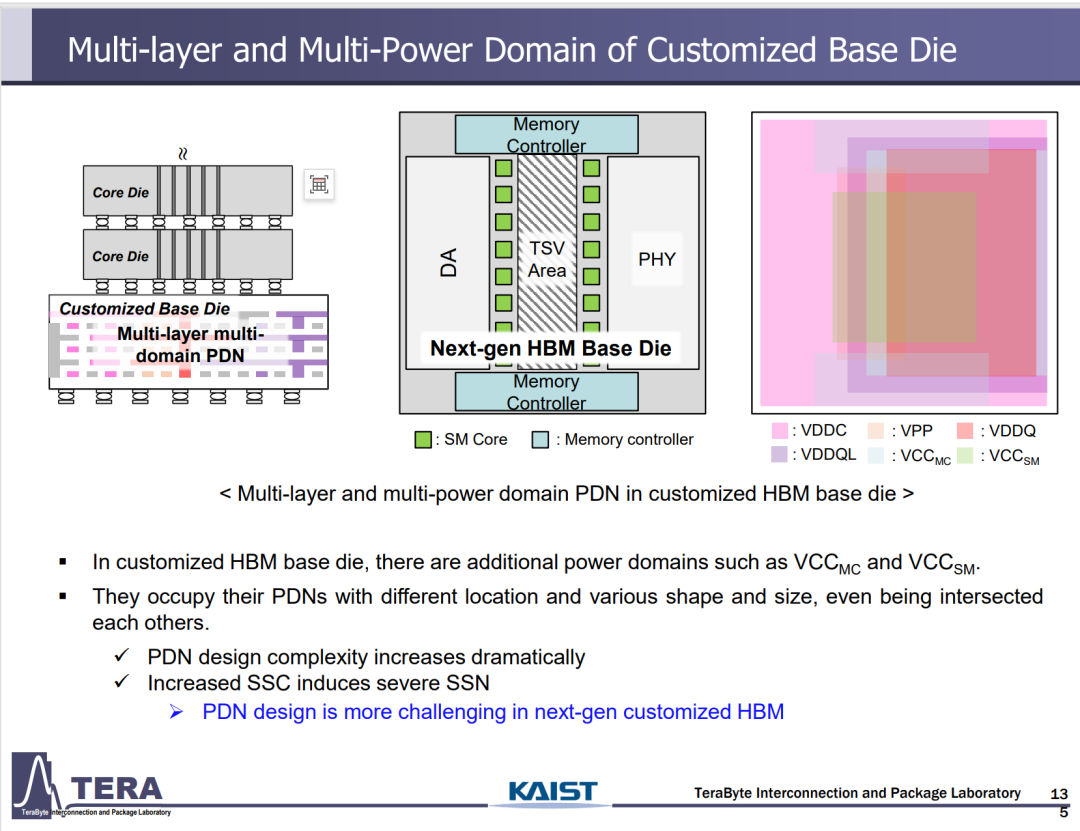

報告提出多款基于 Transformer、Mamba、擴散模型、生成對抗網絡的 AI 設計代理，覆蓋 TSV 布局、去耦電容擺放、電源噪聲（PSIJ）分析、眼圖預估、芯片布放等全流程設計場景。
實測 AI 模型推理時間可壓縮至毫秒級，仿真效率提升 88.6% 以上，同時優化結果優于傳統遺傳算法、隨機搜索等方式，大幅縮短 HBM 從設計到流片的周期，成為 HBM5 及后續代際芯片設計的核心輔助手段。
這份報告，完整勾勒出 2026-2038 年 HBM4 至 HBM8 的全代際技術演進藍圖。
一方面通過四塔架構、混合中介層、異構內存融合等硬件創新，同步攻克帶寬、容量、時延、封裝四大行業難題；
另一方面將大模型、強化學習等 AI 技術融入芯片設計全流程，解決傳統仿真優化效率低下的問題。整套技術方案兼顧性能、容量、成本與量產可行性，是指導全球存儲廠商、封測企業、AI 芯片廠商布局下一代 HBM 的核心參考資料。
