紅外探測器將紅外光子轉化為可測量的電信號。傳統紅外探測器以碲鎘汞（MCT）、III-V族外延半導體為核心，器件性能優異，但依賴分子束外延等高真空高溫制備工藝，生產成本高昂，多數器件需要77–200 K低溫制冷，且難以和硅基CMOS、柔性襯底單片集成。以膠體量子點、等離子金屬納米顆粒、低維納米晶體為代表的溶液可加工納米顆粒（NPs）材料，憑借帶隙尺寸精準可調、大面積低成本成膜、室溫可工作等突出優勢，成為下一代紅外探測的核心研發方向。

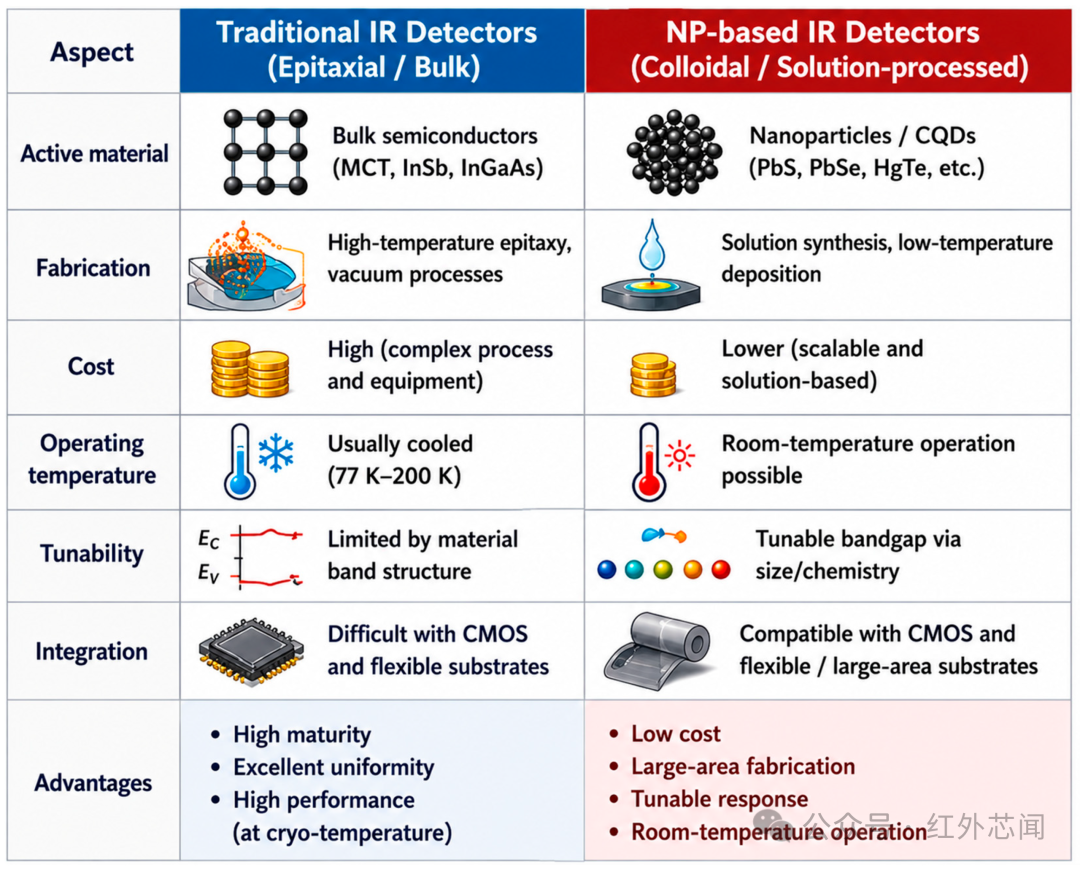

圖1 傳統（體相或外延型）紅外探測器與基于納米顆粒料的紅外探測器的對比
據麥姆斯咨詢報道，近日，德國科隆大學（University of Cologne）的聯合研究團隊系統梳理了近十五年納米顆粒基紅外探測器全鏈條研究進展，從納米材料可控合成、表面界面化學改性、大面積薄膜制備、多類型器件架構設計四大維度展開歸納，橫向?qū)Ρ冉t外（NIR）、短波紅外（SWIR）、中長波紅外（MWIR/LWIR）各類材料性能指標，剖析材料穩定性、暗電流噪聲、量產均勻性等行業共性難題，并指明無鉛新材料、神經形態傳感、CMOS單片集成等前沿發展方向。該綜述系統梳理納米顆粒紅外探測技術的發展脈絡與技術突破。相關研究成果以“Advances in Nanoparticle-Based Fabrication Techniques for Infrared Detectors: A Comprehensive Review”為題發表在Inorganics期刊上。
紅外探測用納米顆粒材料體系及光電特性

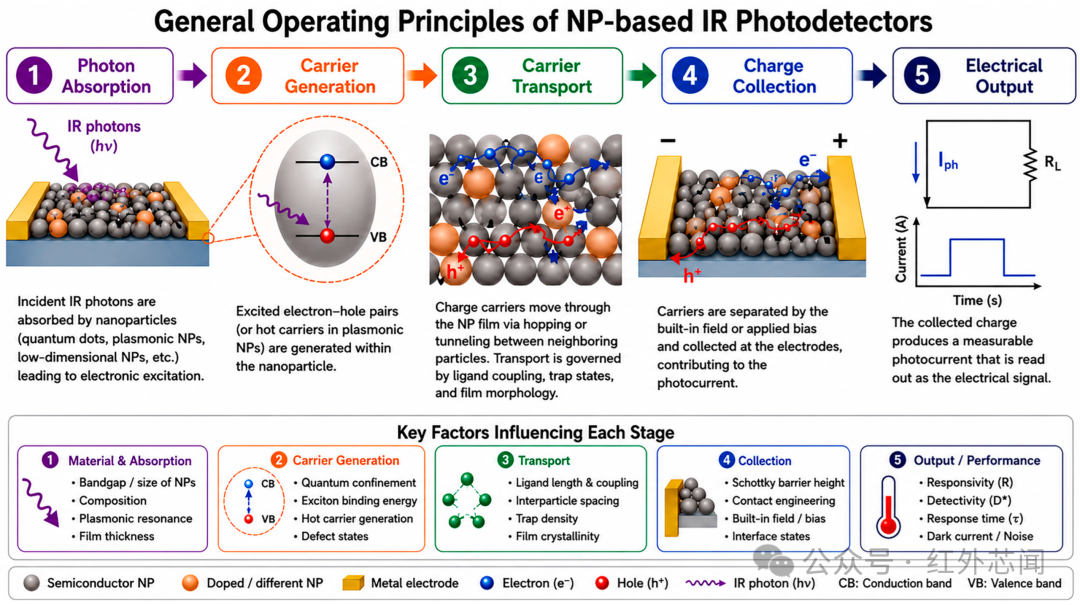

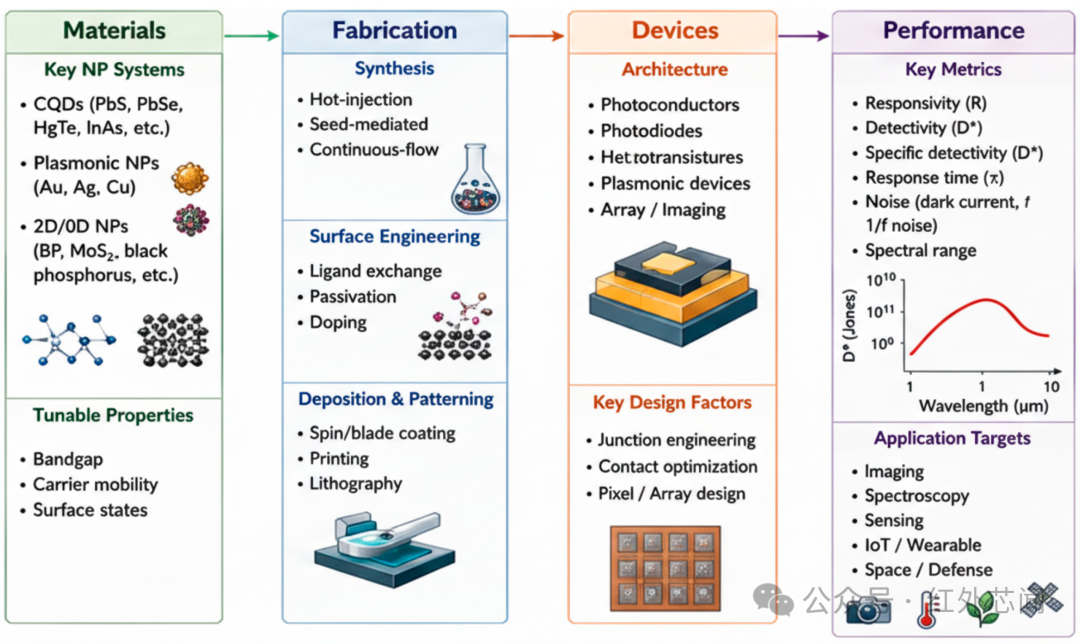

紅外光電探測器的工作原理是：通過光子吸收、電荷產生、分離、輸運以及在電極處收集等過程，將入射紅外光子轉化為可檢測的電信號。對于基于納米顆粒的探測器而言，上述各類過程受量子限域效應、表面化學特性、配體耦合作用以及顆粒間電荷輸運特性的顯著影響。納米顆粒薄膜中的光子探測過程可歸納為四個連續階段（如圖2）：(i)納米顆粒內部發生光子吸收與激子生成；(ii)激子解離為自由載流子；(iii)載流子在納米顆粒網絡中輸運；(iv)在電極接觸處完成電荷提取。圖3梳理了納米顆粒材料、光譜選擇性方案、制備工藝、器件結構與性能指標之間的關聯，闡明納米尺度工程可同時調控器件的靈敏度與波長分辨能力。
按照材料組分與微觀結構，現有紅外探測納米材料可劃分為膠體量子點、等離子金屬納米顆粒、新型低維窄帶納米顆粒三大類，不同材料光譜響應區間、載流子輸運特性差異化顯著。
硫族膠體量子點（CQD）：突破尺寸可調范圍限制
PbS、PbSe、HgTe是現階段產業化前景最高的膠體量子點材料。通過量子限域效應調控納米顆粒徑，PbS可實現0.8–4 μm光譜連續可調，覆蓋近紅外與短波紅外；HgTe憑借本體負帶隙特性，粒徑調控后探測波長可延伸至8–18 μm超長波紅外，是少數可室溫實現長波紅外探測的溶液材料。性能數據顯示，室溫下優化PbS基光電二極管比探測率可達1013 Jones量級，HgTe器件在80 K低溫環境下比探測率可達6.6×10? Jones。但Hg、Pb重金屬組分受RoHS環保法規限制，是該體系商用化主要阻礙。CsPbX?鈣鈦礦納米顆粒僅能響應1.8 μm以內短波，缺陷容忍度高，但離子遷移、熱穩定性差，多用于近紅外探測。
等離子貴金屬納米顆粒：局域場調控
Au、Ag各向異性納米棒、納米殼依靠局域表面等離激元共振（LSPR）實現紅外光場局域增強，依靠熱電子注入機理實現亞帶隙紅外探測，響應速度可低至皮秒量級，適用于超快光通信探測。但該類器件本征內量子效率普遍低于1%，熱噪聲偏高，難以實現超高靈敏弱光檢測，多用于復合增強層，和膠體量子點薄膜復合提升有源層光吸收效率。
低維與混合納米結構
黑磷（BP）、Bi?Se?拓?fù)浼{米顆粒為新興探測材料，黑磷帶隙隨層數從2.0 eV連續降至本體0.3 eV，光譜覆蓋1–8 μm，具備強偏振光電響應，但在大氣環境極易氧化失效；Bi?Se?依托拓?fù)涫鼙Ｗo(hù)表面態實現寬譜紅外吸收，但合成雜質難以管控，成品器件探測率多在10? Jones級別，整體性能弱于成熟硫族量子點。
制造與集成技術的研究進展

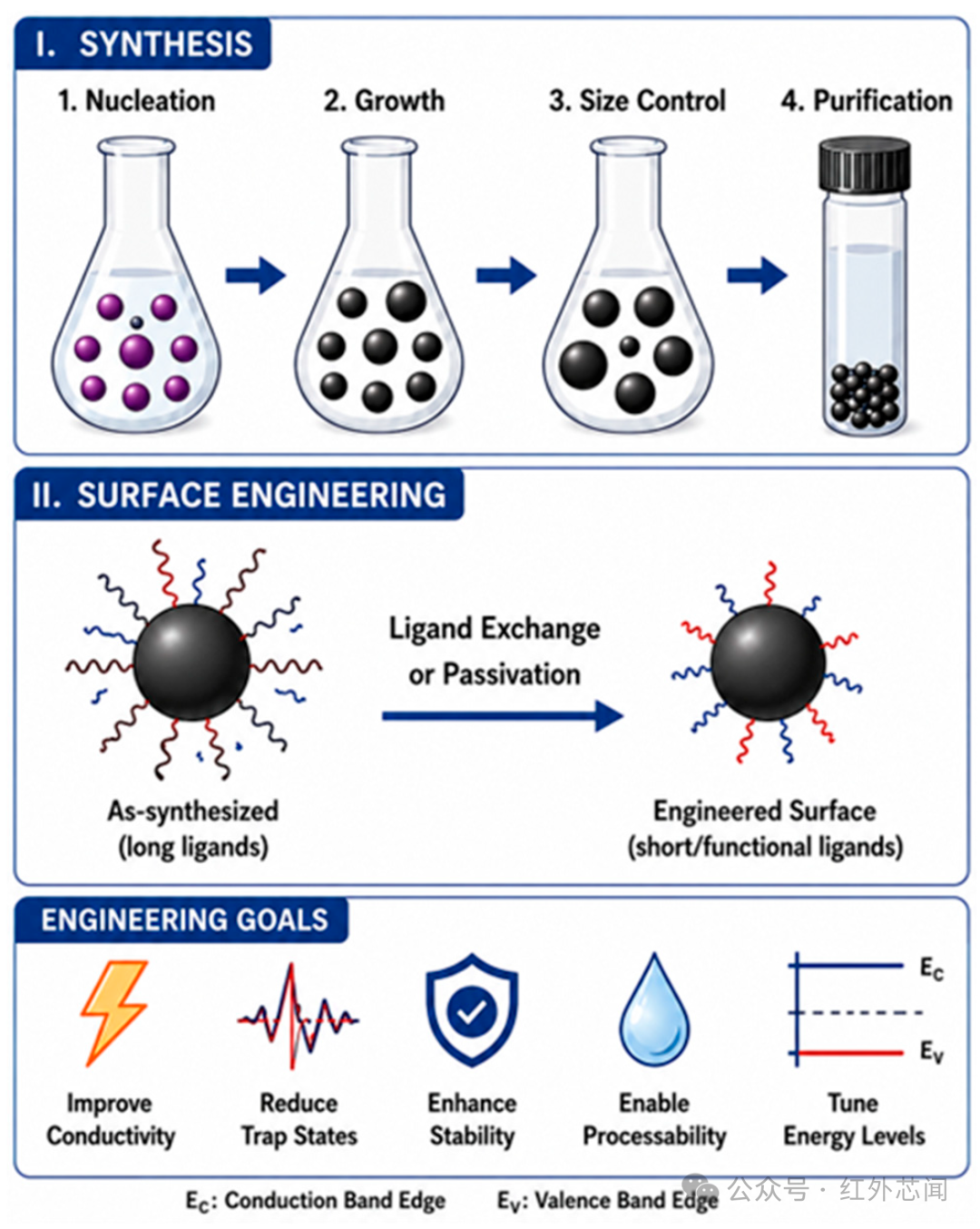

材料合成與表面配體改性直接決定薄膜載流子遷移率、缺陷密度，是優化探測器暗電流與信噪比的核心環節。
納米顆粒合成與表面工程
沉積與圖案化技術：助力大面積電子器件制備

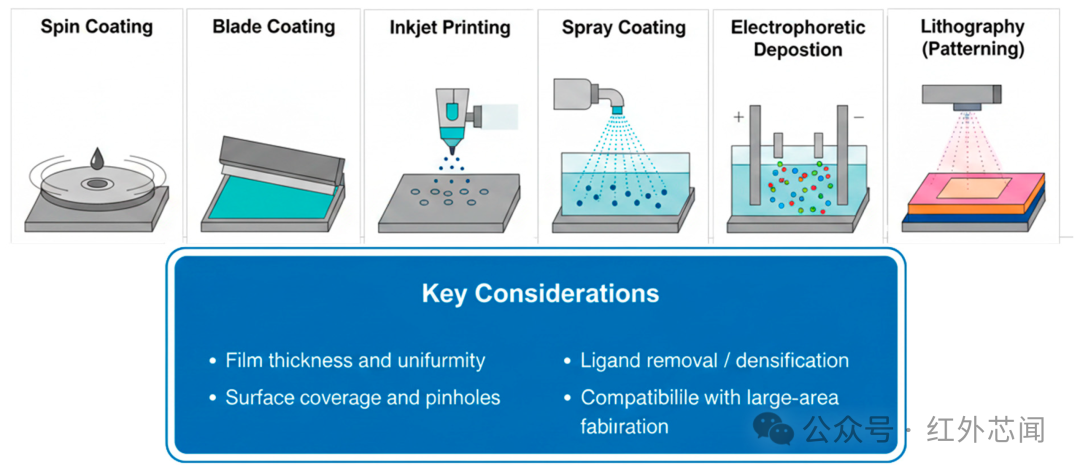

在納米顆粒的沉積與圖案化加工領域，現有多種制備方法：旋涂與刮涂、噴墨與3D氣溶膠噴射印刷、逐層（LbL）組裝與電泳沉積（EPD）、噴霧熱解與電噴霧沉積。
器件架構創新：充電路徑的工程設計

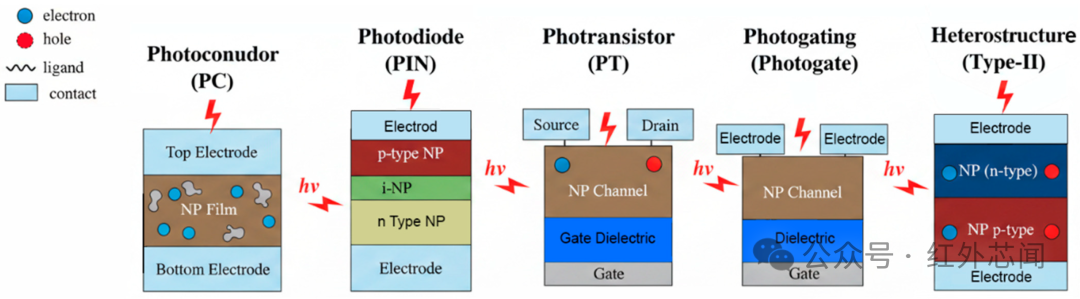

在器件構型上，目前主流分為四類：（1）光電導器件結構最簡單、光電增益可達10?，但1/f噪聲大、響應偏慢；（2）p-i-n光伏二極管依靠內建電場自發分離載流子，零偏壓低噪聲，是成像焦平面主力架構；（3）光電晶體管依托柵壓調控實現超高增益，但柵滯后問題制約穩定性；（4）等離子增強型器件借助超構表面實現超薄膜近完美紅外吸收，多用于窄帶濾波探測。圖5展示了采用多種工藝制備光電探測器的過程。
性能基準測試、噪聲分析與系統集成
在基于納米顆粒的紅外探測器研究中，建立標準化測試協議是非常必要的。圖6展示了一種基于納米顆粒的紅外光電探測器的典型結構，并闡明了將入射紅外輻射轉化為電信號的一系列連續過程。工作溫度是影響紅外探測器性能的最重要因素之一，因為探測率、暗電流、響應速度以及噪聲特性都嚴重依賴于溫度。室溫納米顆粒探測器更適合那些注重成本、集成靈活性、緊湊性以及系統復雜度降低的應用場景。
關鍵挑戰、基礎性局限與新興前沿
材料環境穩定性短板、暗電流與低頻噪聲難題、量產均勻性制約均是關鍵技術瓶頸。

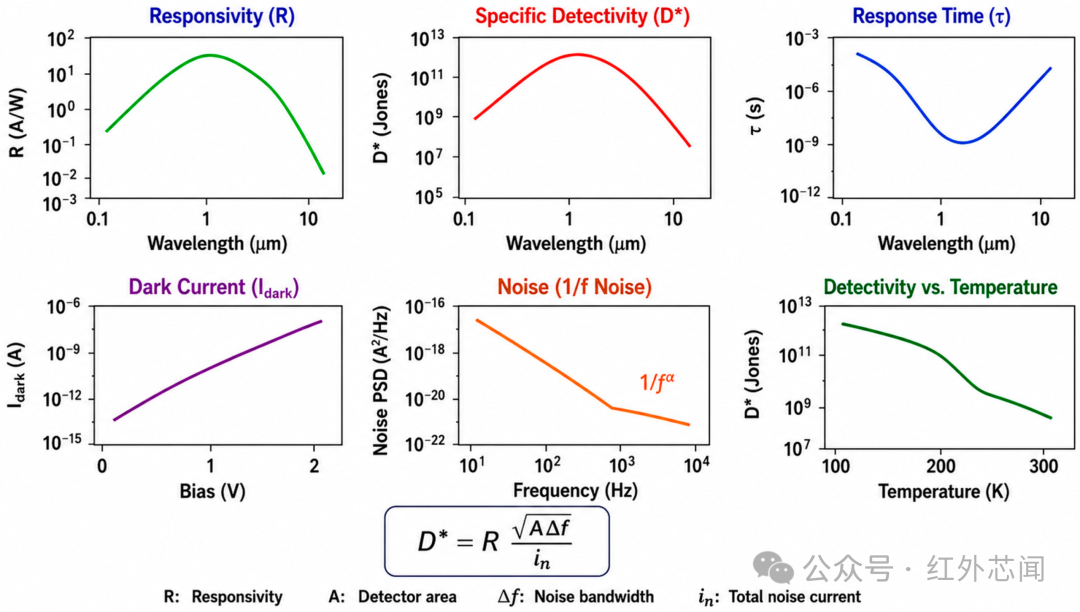

圖7 紅外探測器的關鍵性能指標

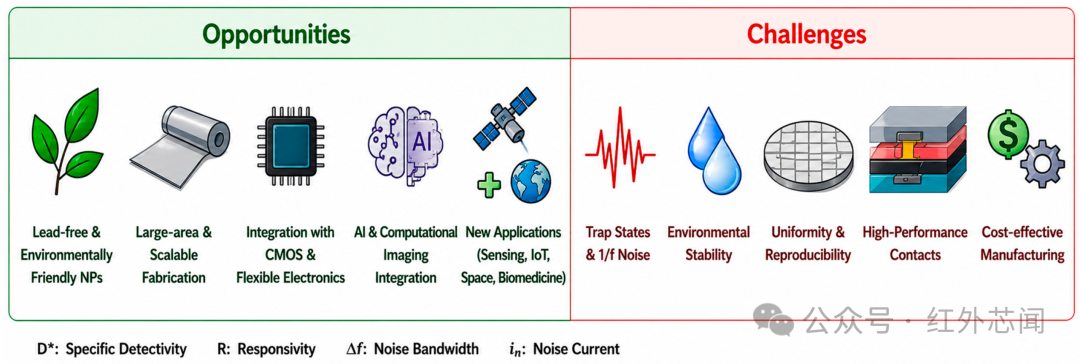

圖8展示了基于納米顆粒的紅外探測技術從早期概念驗證研究到未來智能傳感平臺的發展路線圖。圖9通過展現技術機遇與規模化落地所需攻克的各類阻礙之間的權衡關系，總結了基于納米顆粒的紅外探測技術的未來發展前景與現存難題。

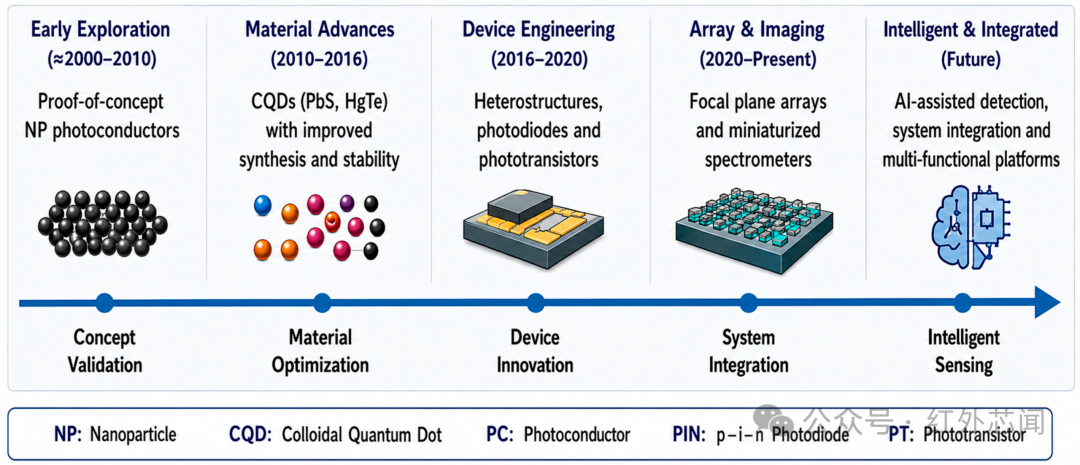

圖8 基于納米顆粒的紅外探測技術發展歷程
https://doi.org/10.3390/inorganics14060153
