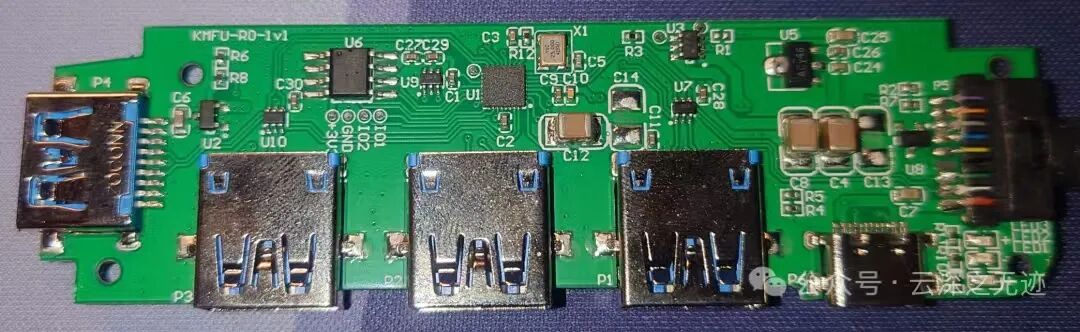

如果記性好的讀者應該是記得CH9338 的，是的，年初我發布了：“5個USB口，不僅是一顆芯片，更是一個方案（沁恒CH9338）”，一個圍繞 USB2.0 IP 設計的對拷芯片：
在上篇 WCH 的測速文章中，也簡單的說了 USB 3.0 協議定義的線序：
和前輩對比一下：

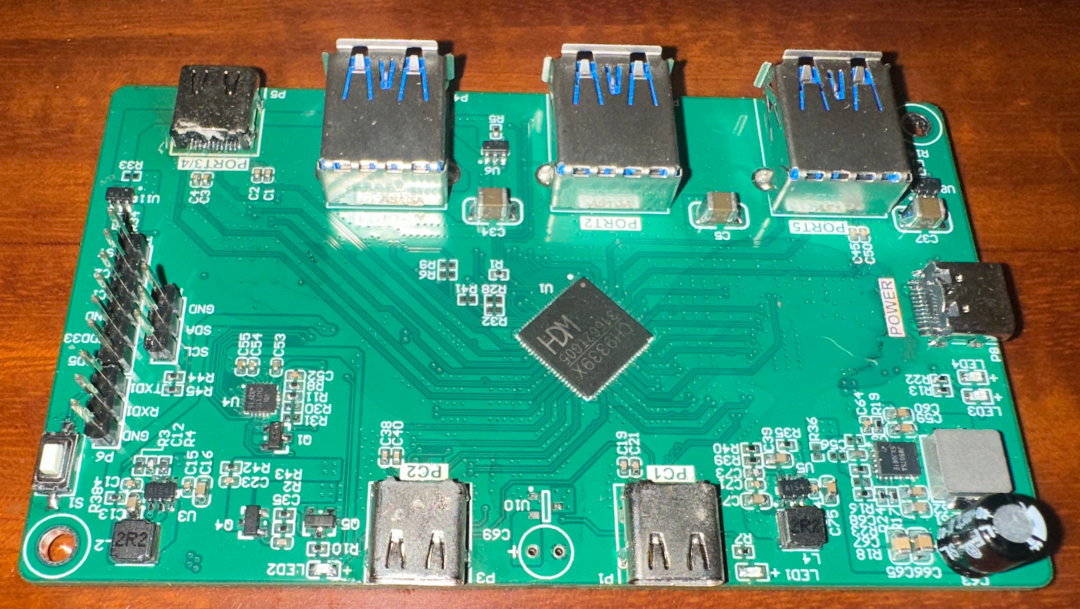

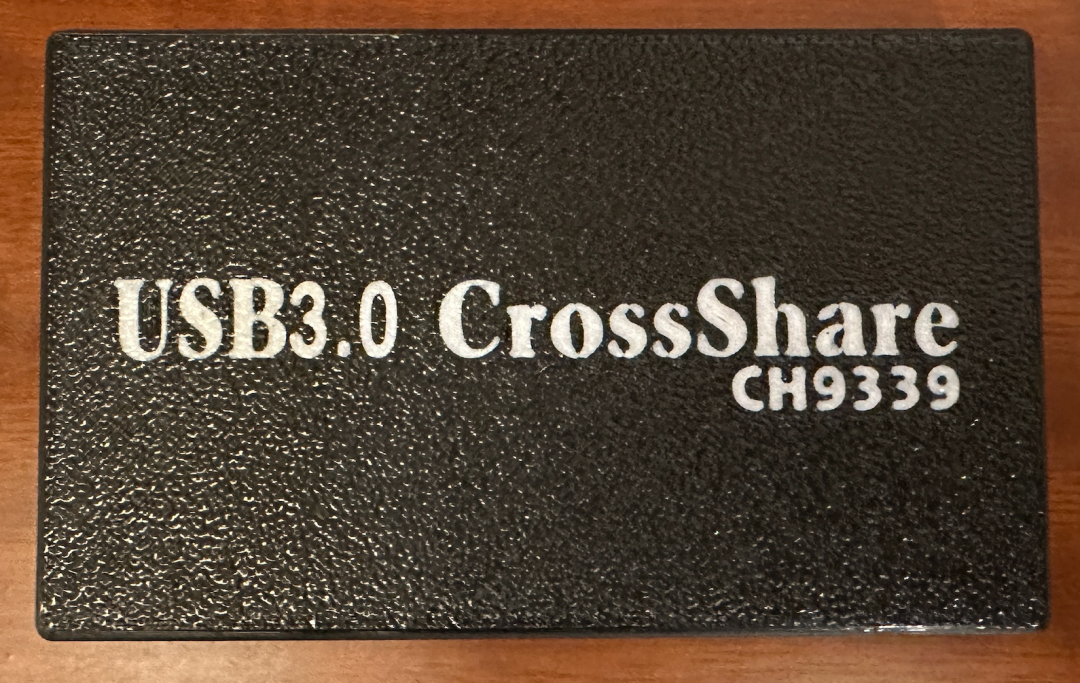

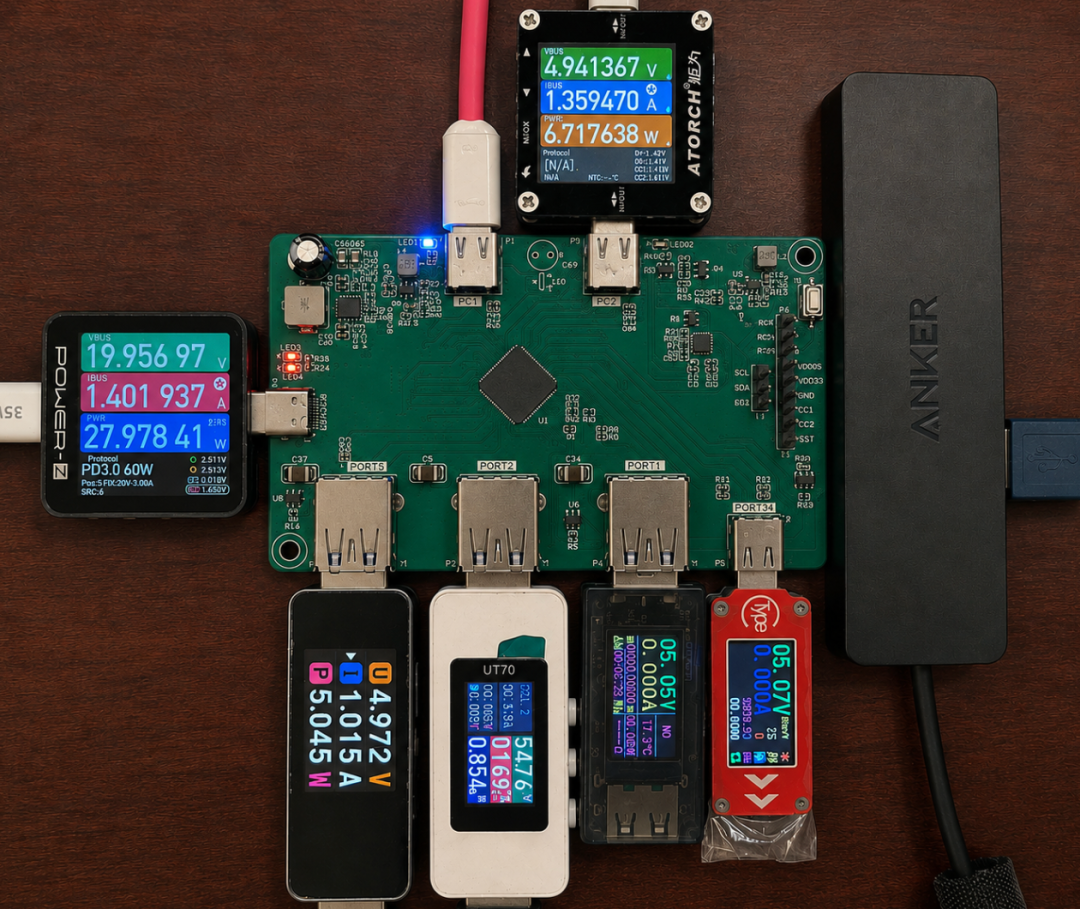

這次是使用了一個 3D 打印的外殼：

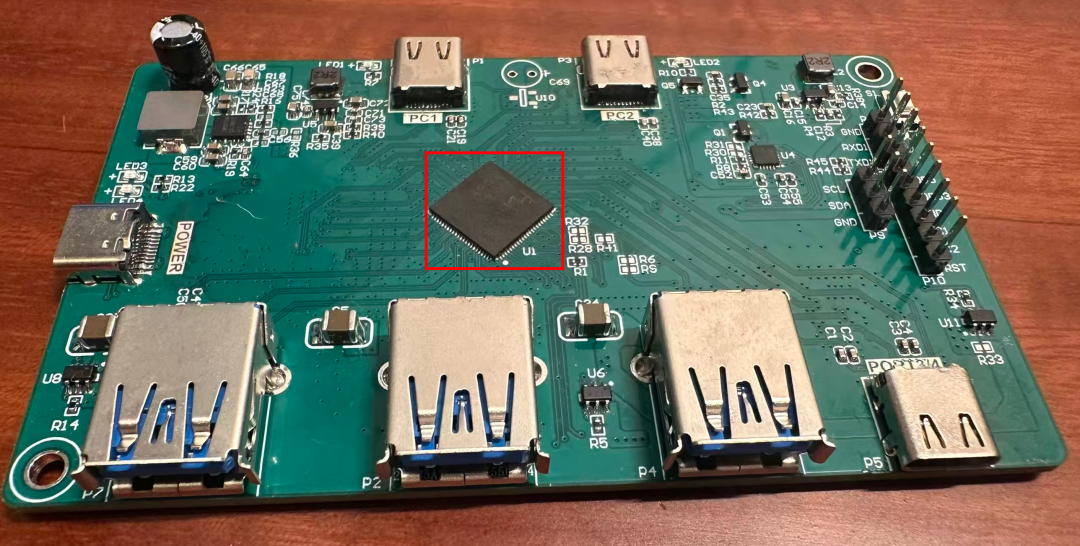

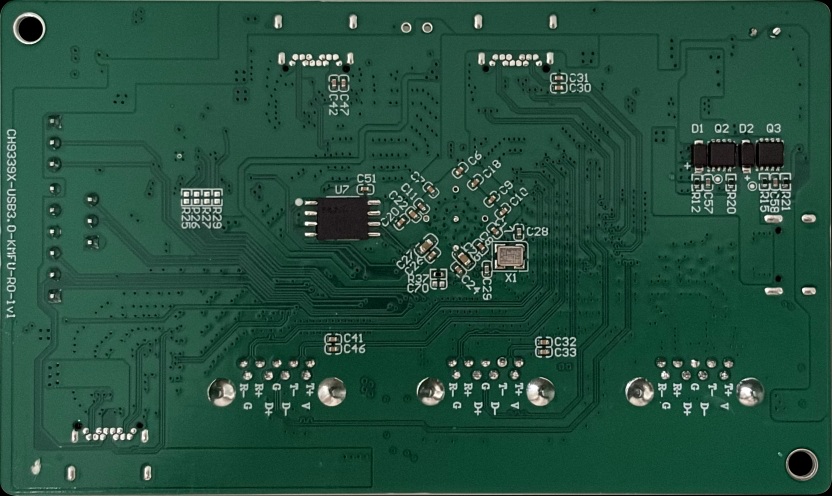

CH9339 不是一個普通 USB Hub 芯片，而是一顆“跨兩臺主機進行 USB/數據/鍵鼠/屏幕共享”的專用協同控制芯片。它的核心價值，不只是“擴幾個 USB 口”，而是讓 兩臺主機 + 多個 USB 外設 + 投屏功能 + Type-C/PD 供電 組合成一個完整的“跨主機共享系統”。
先具象化一下CH9339 的適用場景：兩臺電腦/服務器/手機/平板之間做文件或數據對拷，兩臺主機之間做鍵盤鼠標共享，多個 USB 外設在兩臺主機之間動態切換共享，屏幕共享、畫中畫、跨系統協同操作，以及同時把 Type-C 和 PD 快充也集成進來，減少外圍復雜度。

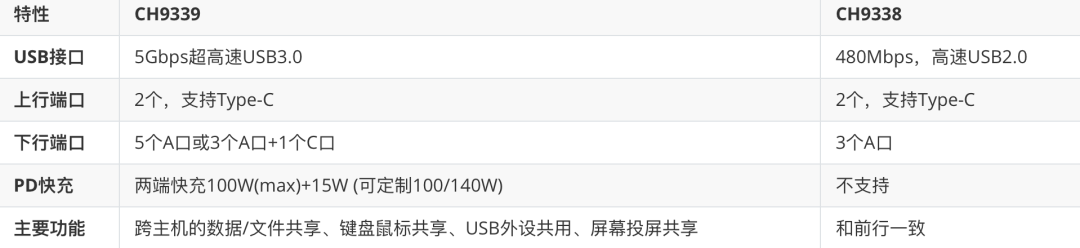

它揭示了 CH9339 的特點：
前代在USB2.0的外設互聯上面已經很好用了，但是在這個外設接口愈加縮水的年代，一個接口可以做很多的功能這種需求就愈演愈烈，那很自然的就是數據傳輸+供電了～

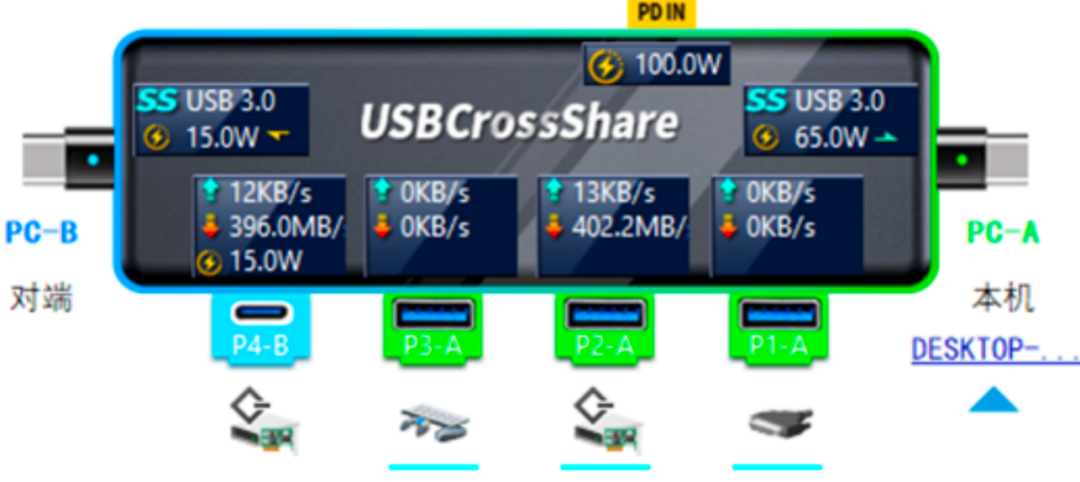

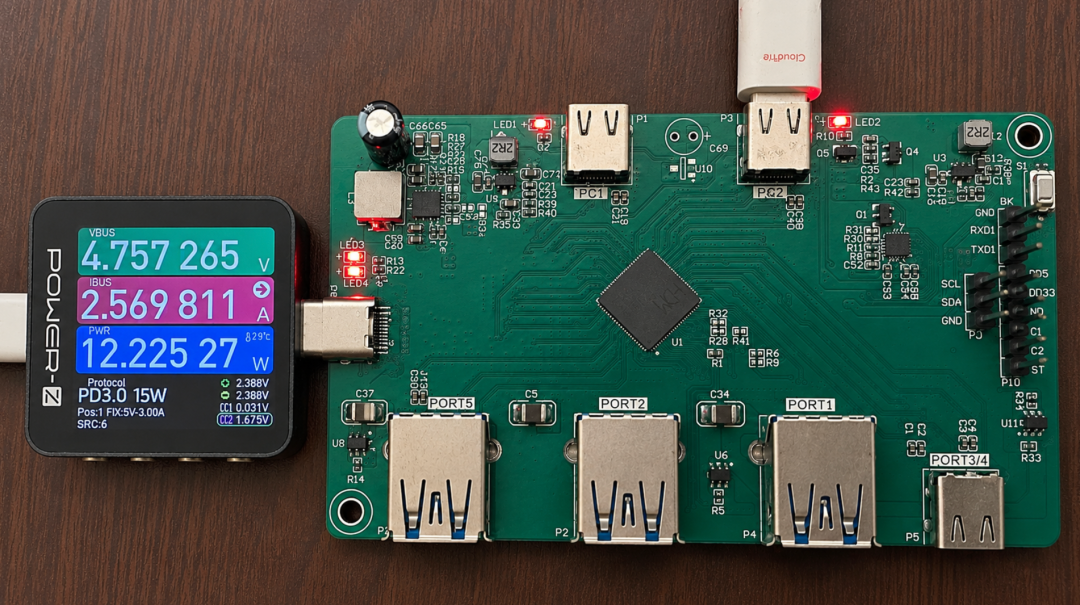

可以從圖中看到，最大的輸入功率可以到 100W，當然這種全功率輸出的時候是比較少的，只有電腦極端的虧電的時候會有短暫的啟用，而且在除了Type-C 接口以外，平臺的 USB 口也是給到了 15W 的輸出，一邊使用，一邊充電，不至于一些便攜設備在連接 U 口后損失過多的電量。
當然供電只是最微不足道的升級：
芯片有 2 個上行口 US Port1 / US Port2，都支持 Type-C；這里的“上行”是站在 Hub 的角度說的，意思是連接到主機端，比如 PC1、PC2。
意味著它天然面向“兩臺主機”的體系結構，而不是一臺主機帶多個設備的傳統 Hub。
芯片提供 5 個下行口 DS Port1~DS Port5，用于接 USB 外設；這些端口可以是：5 個 Type-A或 3 個 Type-A + 1 個 Type-C（通過 3#、4#端口組合）

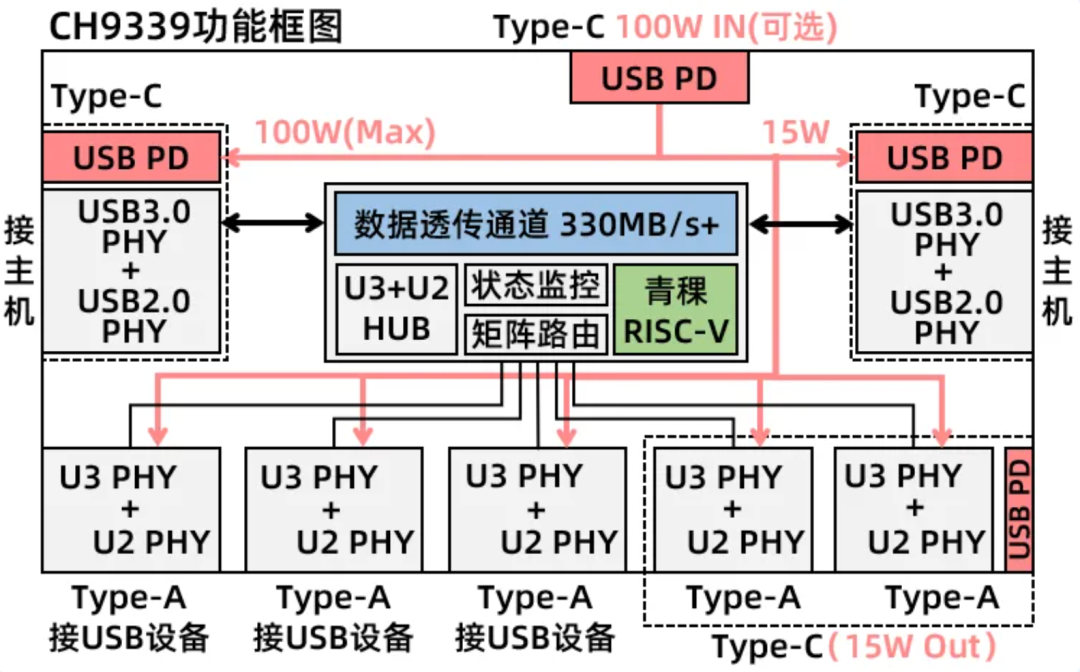

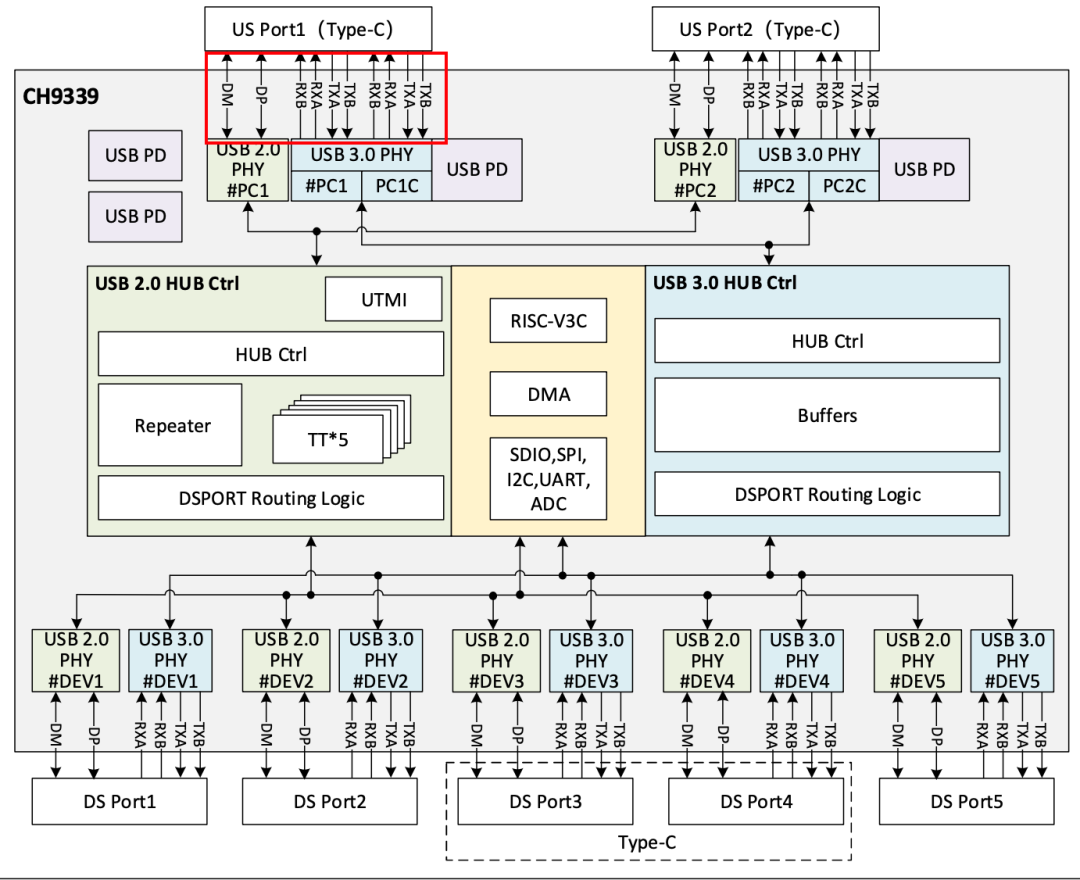

框圖里能看到：
USB 2.0 HUB Ctrl
USB 3.0 HUB Ctrl
以及各自的 Routing Logic+Repeater/TT 等模塊；這代表它不是簡單地“把 USB3 當一條高速線切換”，而是內部有完整的 Hub 層能力。 特別是 USB2 部分有 TT（Transaction Translator），說明它兼容低速/全速設備接入 USB2 高速體系，這對于鍵盤、鼠標、HID、小設備兼容性很重要。首頁和特點頁也明確說下行口支持低全速 USB 設備。（本身就是支持USB 2.0協議的）

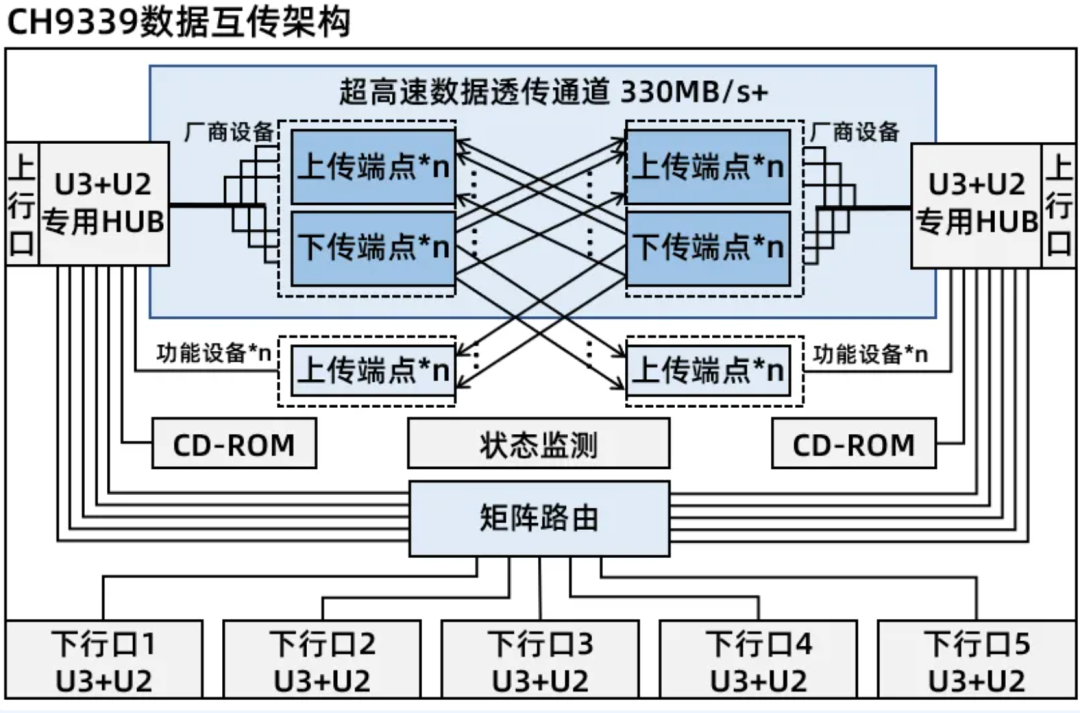

CH9339還使用了沁恒自研的多端點交叉透傳技術，為計算機主機之間多類型的數據/設備共享提供多條獨立的傳輸通道，以“專線專用”的形式，為數據/文件共享、屏幕投屏共享等應用提供高速的傳輸體驗，實測文件傳輸速度高于300MB/s（受到文件系統開銷和磁盤性能限制），純透傳速度高于330MB/s，下行口接固態硬盤等設備傳輸速度大于420MB/s。（就像DMA一樣，快速傳輸的數據不需要有更多的中轉加工）
框圖里出現了 RISC-V3C、DMA、SDIO/SPI/I2C/UART/ADC；這說明芯片內部不是特別專有的ASIC，而是帶一定控制處理能力的 SoC；所以它才能做：端口分配控制，狀態查詢，升級，還可以與外部 MCU 協作，或者與某些軟件功能配套。
手冊沒有展開講內部固件架構，所以這里不能把它理解成通用 SoC，而應理解成專用控制核。（畢竟也沒有可以編程的部分）
手冊明確說，任意下行口設備都可以單獨切換給任意上行口主機；這點很關鍵，普通 USB Hub 是：一臺主機+多個下行外設，最重要的是枚舉關系基本固定
而 CH9339 做的是：兩臺主機都接著，多個下行外設也一直插著；通過命令切換，讓某個外設“邏輯上”歸 PC1 或 PC2
如：
1# 和 4# 給 PC1
2#、3#、5# 給 PC2
這意味著它內部做了下行口到上行主機的路由管理；從系統應用角度看，這比機械切換或重新拔插高級得多。（因為USB設備是分主從的）
分成兩類來看。
這些是芯片本體更直接負責的：兩個上行 Type-C+五個下行 Hub 口+USB2/USB3 協議兼容+Type-C 正反插識別，PD/供電控制，下行口分配切換，I2C/UART 管理接口，過流檢測、電源使能、LED 狀態輸出等。

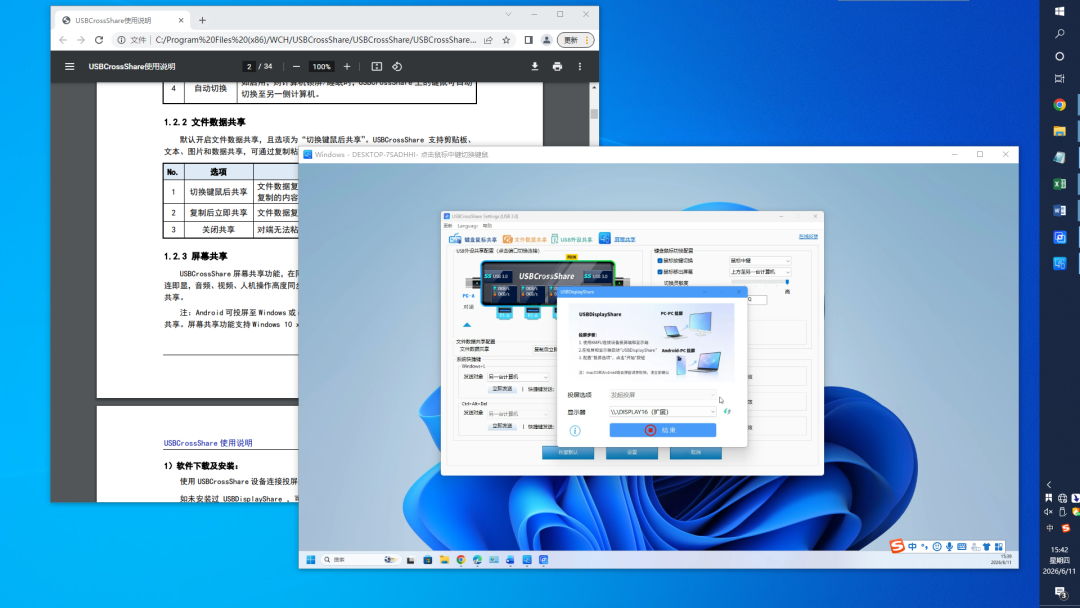

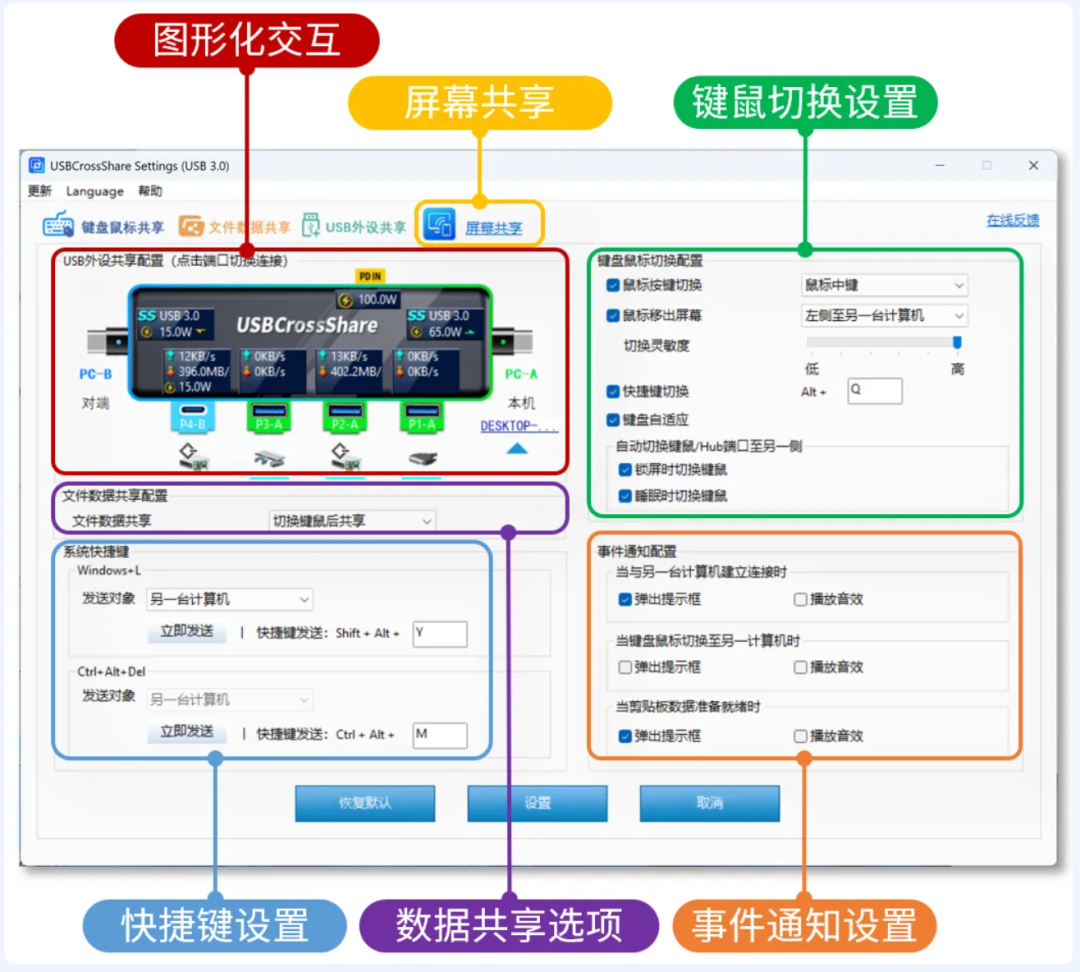

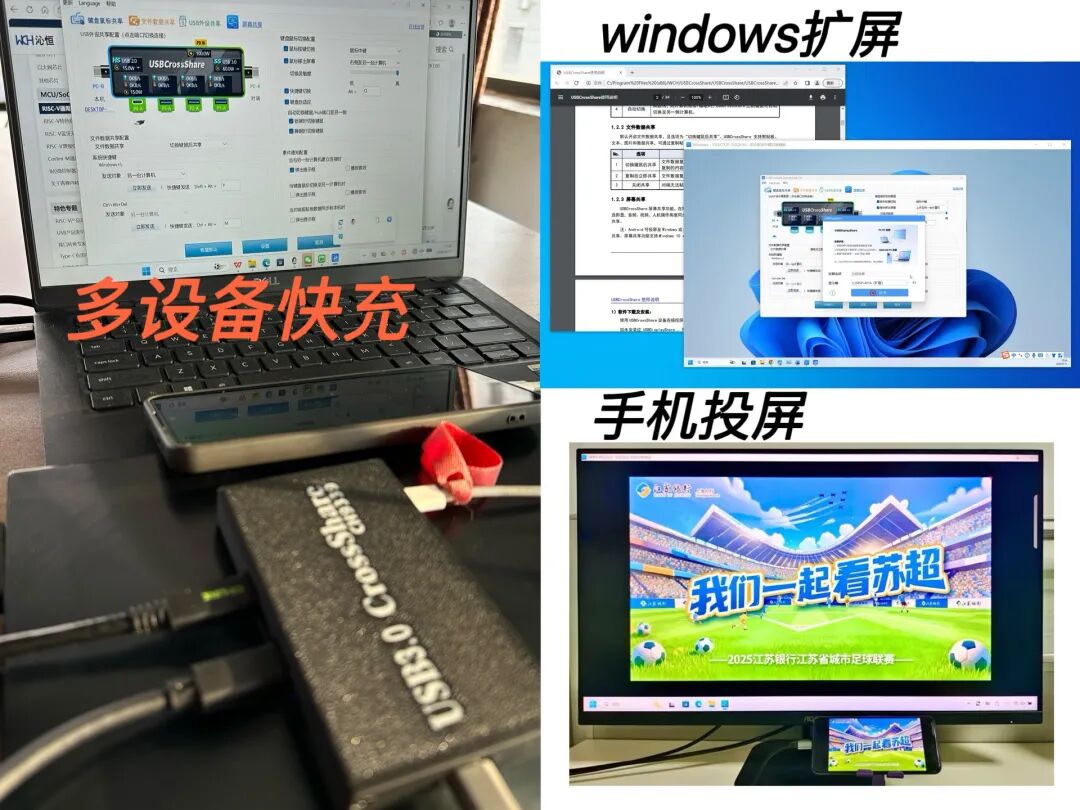

這些通常不是“單靠硬件裸芯片自動完成”，而是依賴配套 USBCrossShare 軟件：文件共享，數據共享，剪貼板共享，鍵鼠共享，穿屏操作，屏幕共享/畫中畫，鎖屏/睡眠/關機自動切換，一鍵修復、升級等 。其中屏幕共享功能看點十足，除了之前就有的手機投屏和電腦間的相互投屏功能，現在還支持windows擴屏功能，如有多個顯示器，可在顯示器選項中選擇要屏幕共享的顯示器。選擇“擴展顯示”可為本機擴展一個顯示器，并在對端顯示。
所以CH9339 是“硬件芯片 + 配套驅動/應用軟件”的整體方案；如果沒有配套軟件，依然能用它做 USB 端口共享和切換，但那些高級的跨系統文件、屏幕、剪貼板體驗，通常不能完整復現。（對于快速想開發設備的商家真的是美滋滋）
這是這顆芯片和傳統 KVM/Hub 芯片很不一樣的地方。

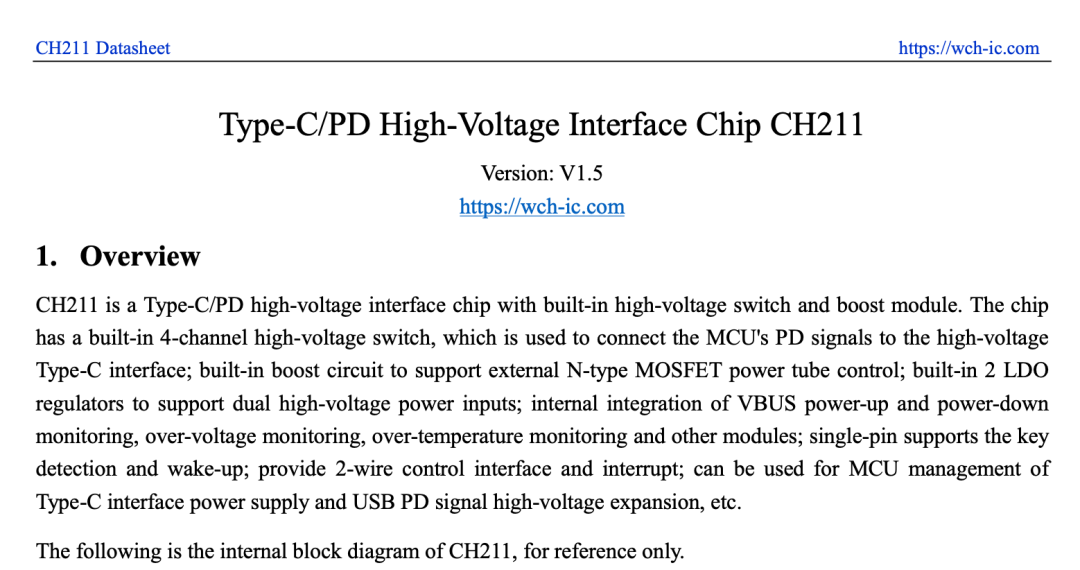

內置四組 USB PD PHY，支持 Type-C 正反插識別，支持最大 100W 快充，還能配合 CH211 做更高壓 PD 快充 。
從引腳定義看，涉及 PD/CC 的有：PC1_CC1 / PC1_CC2；PC2_CC1 / PC2_CC2；DEV34_CC1 / DEV34_CC2；PWR_CC1 / PWR_CC2
可以理解為分別服務于：上行口 1，上行口 2，下行 Type-C 口，外部 PD 受電口；這就是“內置四組 Type-C/PD 控制器及 PHY”的來源；首頁也這么寫了。
文檔講的很清楚：CH9339 上電后會通過 I2C2_SCL / I2C2_SDA 檢測是否外掛了 CH211；如果檢測到 CH211，則啟用 PD 充電功能；否則這些 CC 引腳只當作 Type-C 插頭方向/連接檢測來用 。
這說明：
CH9339 雖然內置 PD PHY，但高功率 PD 方案仍依賴外部配套芯片 CH211。

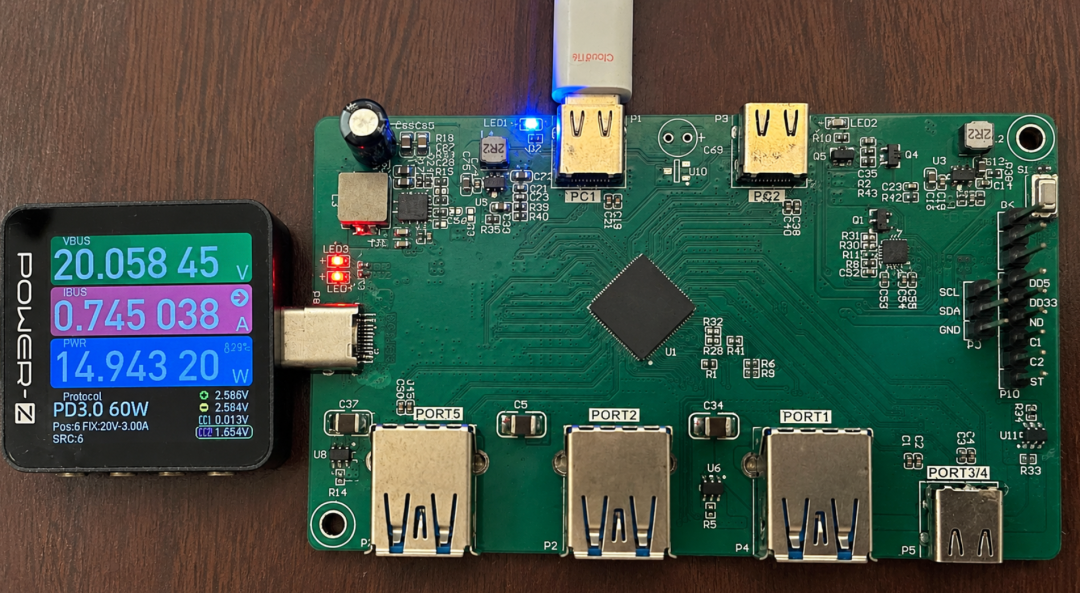

手冊給出默認策略：一側主機最大 100W（20V×5A），另一側 15W，下行 Type-C 口 15W；還支持 100W/140W 定制。
并且有一句很重要的話：
默認將適配器輸入功率“克扣”給 PC2 以及 HUB 下行口輸出使用，詳細功率邏輯需聯系廠家。
WCH 設計的時候功率預算和優先級分配不是公開完全展開的，默認有內部策略；如果要設計成商品級設備，必須認真確認：當 PD 輸入功率不足時，優先給誰？雙主機充電是否同時維持？下行口大電流設備接入時如何限功率？熱設計是否能承受？（這些都是值得認真考慮）

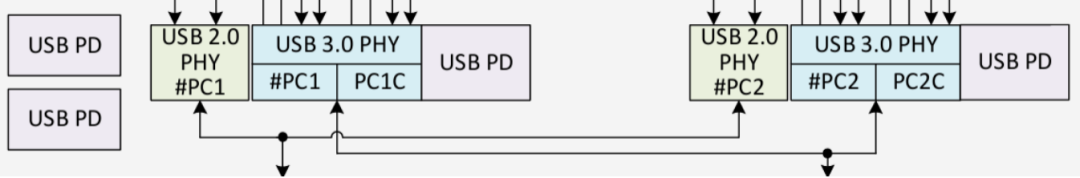

看引腳頁會發現，上行每個 Type-C 口都分成兩組高速差分：

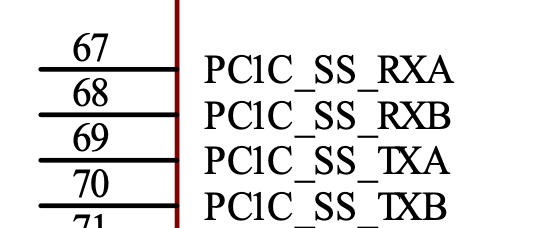

PCx_SS_xxx，PCxC_SS_xxx ；但這不是重復，而是因為 Type-C 正反插時，高速通道映射會變；因此芯片為同一個 Type-C 物理口準備了兩組可能路徑，并在內部做方向識別和交叉適配。手冊多次寫“自動識別交叉”。
模式 1：I2C 從機接口，無需配置，一直啟用，地址 0xA0，支持塊讀塊寫，外部主控可查詢狀態、切換下行口、開關共享通道等
這說明如果要自己做主控板，可以用 MCU 通過 I2C 去管理 CH9339；這是最像“產品化接口”的模式。

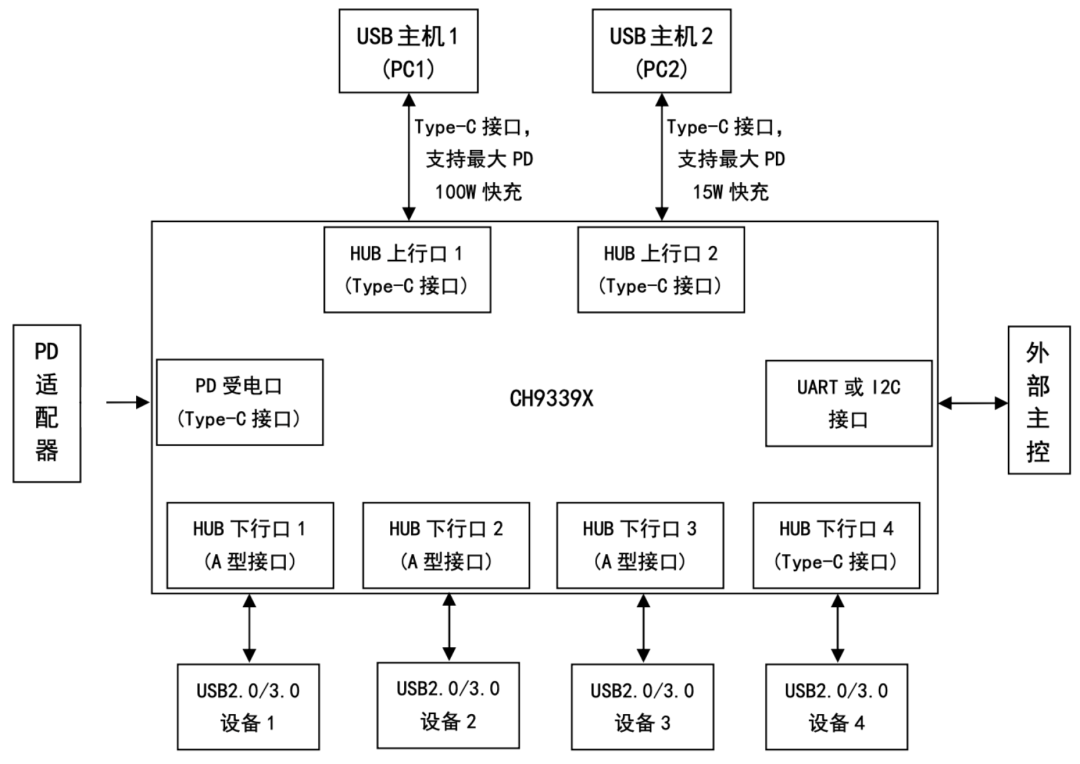

兩個主機口：PC1、PC2
一個 PD 受電口：接外部 Type-C 電源適配器
多個下行設備口：A 口或 C 口
外部主控可通過UART/I2C接口與CH9339通訊，實現查詢和控制等操作（可選），配套USBCrossShare上位機做高級共享功能
特別適合做：雙機共享 Dock，帶充電的雙主機 KVM/USB 切換塢，數據遷移/對拷線底座，工控/辦公多主機協同終端一拖二主機的鍵鼠/顯示/USB 外設共享設備等。
模式 2：UART 接口，僅在未檢測到 CH211、即禁用 PD 時啟用，CFG2 高電平選模式 2，外部主控可用 UART 查詢與控制
模式 3：KVM 兼容模式，也要求未啟用 PD，CFG2 低電平進入模式 3，一個腳當按鍵輸入，低電平觸發循環切換，另一個腳輸出當前選的是 PC1 還是 PC2
這依然有產品味道，意思是甚至可以不用復雜主控，只做：一個按鈕，一個指示燈/IO，就能實現類似 KVM 的循環切換體驗（對于現在要求差異化的場景下真的值得考慮）

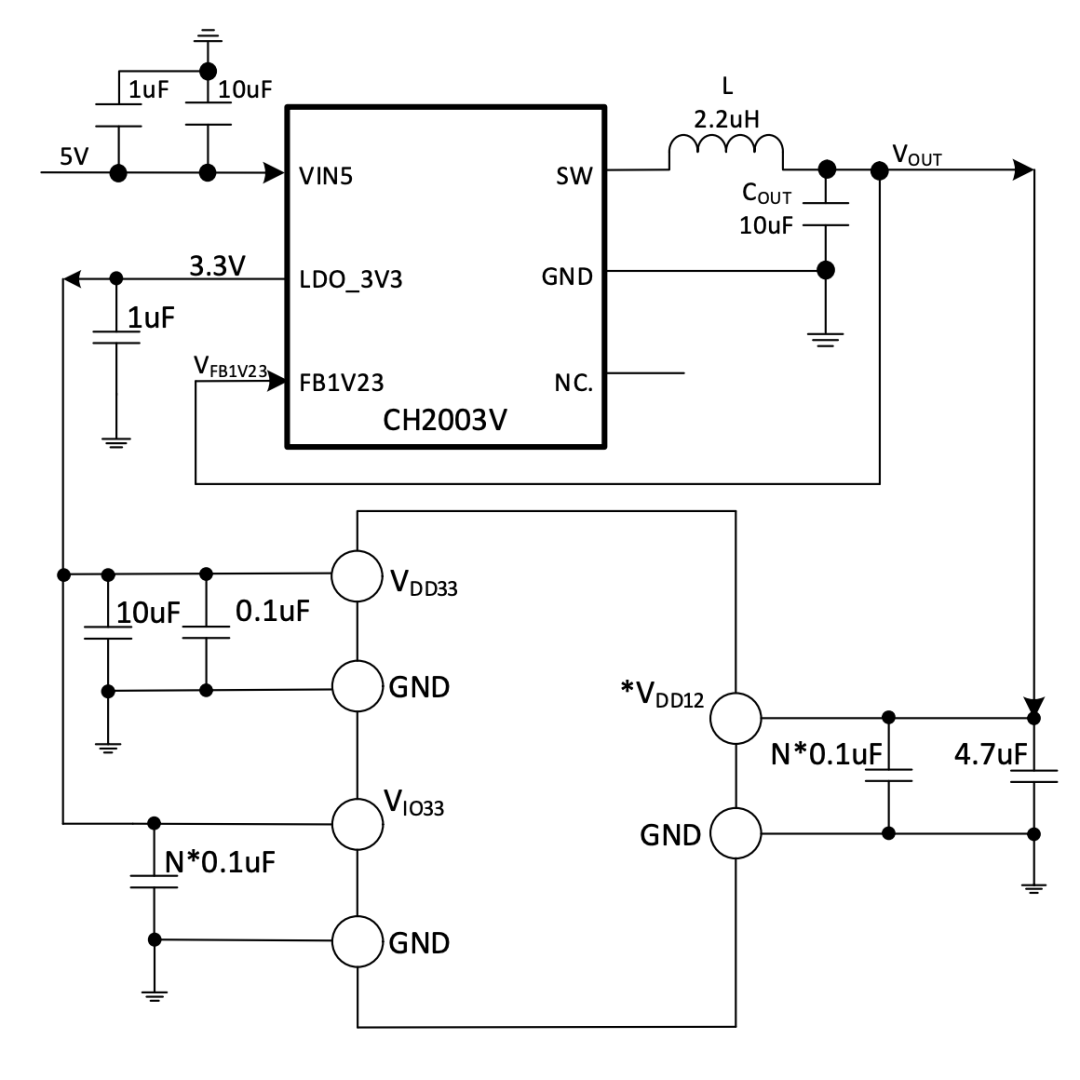

說明可以從 5V 輸入，用一顆 LDO + DCDC 二合一降壓器芯片 CH2003，輸出生成 3.3V 和 1.2V，給 CH9339 供電；這說明官方推薦的電源思路是5V 輸入為系統主供電，3.3V 供 I/O 和部分邏輯，1.2V 供內核/PHY，每個相關電源腳附近要做本地去耦，這是典型高速數字芯片供電方式。
CH9339 最吸引人的地方在于其極高的系統集成度，它將雙上行接口、五個下行接口、Type-C 管理、PD 供電、共享控制邏輯以及接口管理功能整合到同一顆芯片體系中，大幅降低了系統設計復雜度。與傳統 KVM 或 USB Hub 通過整組切換設備的方式不同，CH9339 支持更細粒度的端口管理，每個下行端口都可以獨立分配給 PC1 或 PC2，實現更加靈活的設備共享策略。
同時，芯片提供了完整的產品化支撐能力，包括 LED 狀態指示、硬件復位、I2C/UART 控制接口、KVM 兼容模式、外部主控聯動以及固件升級機制，使其不僅是一顆芯片，更是一套完整的產品平臺。更重要的是，CH9339 結合官方配套軟件后能夠實現鍵盤鼠標共享、剪貼板同步、文件傳輸、屏幕共享等高級協同功能，這些體驗遠遠超出了傳統 USB Hub 的能力范圍，也為廠商開發具有差異化競爭力的雙機協同、KVM Dock 和數據共享產品提供了良好的基礎。
總的來看，CH9339 是一顆面向“雙主機協同共享設備”的高集成 USB3/Type-C/PD 控制芯片，它的核心價值不是單純擴展 USB 口，而是把兩臺主機、多個 USB 外設、供電、切換控制以及配套軟件共享體驗組織成一個完整系統，特別適合雙機共享塢、帶 PD 的 KVM/USB 協同設備和數據對拷底座等產品；不過它也并非“大完美”單芯片方案，高級共享功能仍高度依賴配套軟件生態，USB3 + Type-C + PD + 雙主機 + 多下行的高速硬件設計門檻明顯高于普通 USB2 產品，PD 高功率部分也仍需外掛 CH211 才能實現，工程落地時軟件、硬件和電源設計都需要認真配合。
CH9339 方案不僅提供芯片本體，還配套了較完整的軟件和工程開發資源。官方可提供多平臺軟件，并以模擬光盤的形式存放在 Flash 中，用戶連接設備后可像訪問 USB 光驅一樣獲取安裝程序，用于實現文件共享、鍵鼠共享、屏幕共享和數據對拷等功能。
同時，廠家還提供 EVT 資料包，包含官網鏈接、燒錄文件和使用說明，便于工程樣機階段快速驗證。面向量產環節，官方提供 Windows 產測工具，可支持多臺硬件同時燒錄與測試，并完成接口檢測、版本比對、功能檢測、光盤檢測和光盤燒錄等操作。
對于個人 DIY 來說，目前公開手冊、EVT 資料和基礎軟件資源已經基本足夠完成方案驗證和小規模嘗試；而對于廠家或批量項目，則可以進一步申請功能定制，通過升級包或非公開 SDK 的形式實現內置集成、多平臺自定義 UI、I2C/UART 控制、數據透傳、對拷功能擴展等差異化開發。
值得注意的是，CH9339 內部實際上集成了控制 MCU，因此它并不是單純的 USB Hub 芯片，而更像是“SoC芯片 + 固件 + 上位機軟件 + 產測工具 + SDK”的完整方案。
比較令人驚喜的是，即使面向個人或小批量開發，官方也提供了相關產測工具；這類工具在很多芯片廠家體系中通常需要簽署 NDA 或進入正式項目合作后才能獲得，因此 CH9339 在工程驗證和小批量落地方面顯得相對友好。
