具有高靈敏度和高空間分辨率的磁場傳感器已對從地理定位和導航到醫學成像、材料科學和空間探索的眾多應用產生了深遠影響。然而，傳統的高精度磁力計往往因體積龐大或能效低下而應用受限。
據麥姆斯咨詢報道，加州大學圣巴巴拉分校、麻省理工學院、東京科學大學等機構的聯合研究團隊提出了一種基于硅基集成光子學與磁光（MO）薄膜異質集成技術的全光磁力計，并完成了器件設計、理論建模和實驗驗證。研究人員將薄鈰摻雜釔鐵石榴石（Ce:YIG）層鍵合到集成硅光子干涉儀上，利用傳感器中的非互易相位偏移（NRPS）實現微弱磁場波動檢測。該方案在室溫下實現了超過80 dB的動態范圍和優于40 pT/√Hz的探測靈敏度。
重要的是，依托于成熟的硅光子學，該核心平臺可通過晶圓代工制造實現規模化量產，并且其超低功耗特性支持其與片上激光器、探測器及量子元件實現完全系統集成，從而進一步提升探測靈敏度。這項工作為實現基于集成光子系統的緊湊型、可擴展的室溫磁力計提供了可行路徑，為超高靈敏度、超高效的磁場探測器開辟了新機遇。相關研究成果以“Integrated magneto-optic-based magnetometer: classical and quantum limits”為題發表于Optica期刊。
工作原理與器件布局
本項研究所提出的全集成光子磁力計利用了當磁場與光傳播方向相互垂直時（Voigt構型）所產生的NRPS效應。圖1展示了該磁力計結構。研究人員在非平衡馬赫-曾德?tīng)柛缮鎯x（MZI）的一條臂上集成磁光材料；通過改變?nèi)肷浼す獾牟ㄩL(zhǎng)，可在每個光電探測器（PD）的輸出功率中觀察到特征干涉條紋。當外加磁場開啟時，在磁光材料臂內傳播的光信號會受到NRPS效應的影響，從而導致干涉條紋發生偏移，以此實現磁場探測。

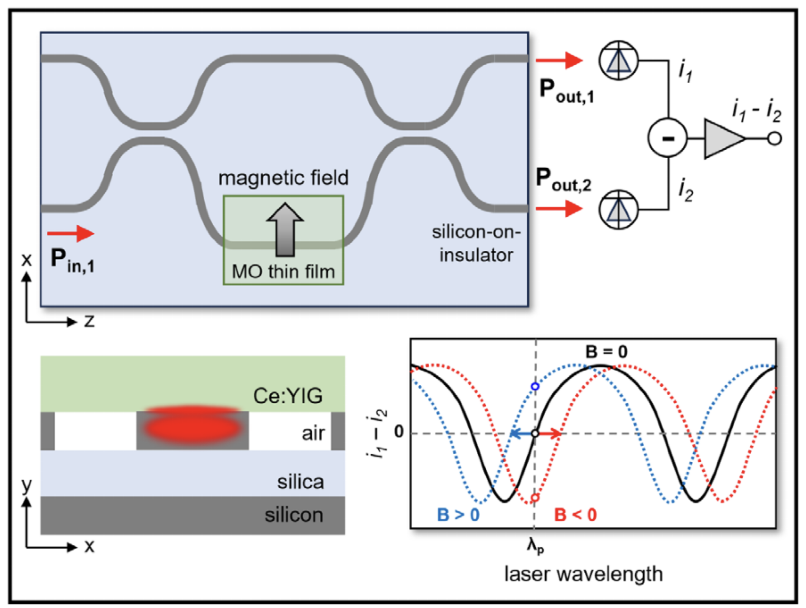

圖1 全集成光子磁光傳感器的原理示意圖
噪聲來源分析
通過測量平衡式光電探測器的電流，可以檢測出磁場的強度。然而，入射激光的功率波動、溫度變化引起的相位波動以及光電探測器的噪聲都會導致電流發生變化，這些變化可能被誤認為是磁場的變化。各類噪聲的存在限制了能夠被精準探測到的最小磁場強度。主要有五大獨立噪聲源：激光器相對強度噪聲（Laser Relative Intensity Noise）、熱折射噪聲（Thermo-Refractive Noise）、熱磁波動噪聲（Thermal-Magnetic Fluctuation）、光電探測器熱噪聲（PD Thermal Noise）、光電探測器散粒噪聲（PD Shot Noise）。研究結合波動方程、熱傳導方程與磁動力學方程，推導各類噪聲的功率譜密度與等效噪聲電流，最終建立器件最小可探測磁場的綜合計算模型，明確各類噪聲在全頻段的權重分布。
異質Ce:YIG-On-Si磁力計的建模分析
為了評估所提出全光磁力計的性能，研究人員基于絕緣體上硅（SOI）平臺制造了MZI，并在其頂部鍵合了Ce:YIG層。在集成鍵合Ce:YIG層的硅波導中，當外加磁場位于磁光材料平面內且垂直于光傳播方向時，基模橫磁（TM）模式表現出NRPS；當外加磁場方向改變時，則無法觀察到NRPS；而對于基模橫電（TE）模式，受到波導截面結構對稱性約束，不會產生顯著的NRPS。研究人員對該異質Ce:YIG-On-Si磁力計進行了模擬，相關模擬結果如圖2所示。

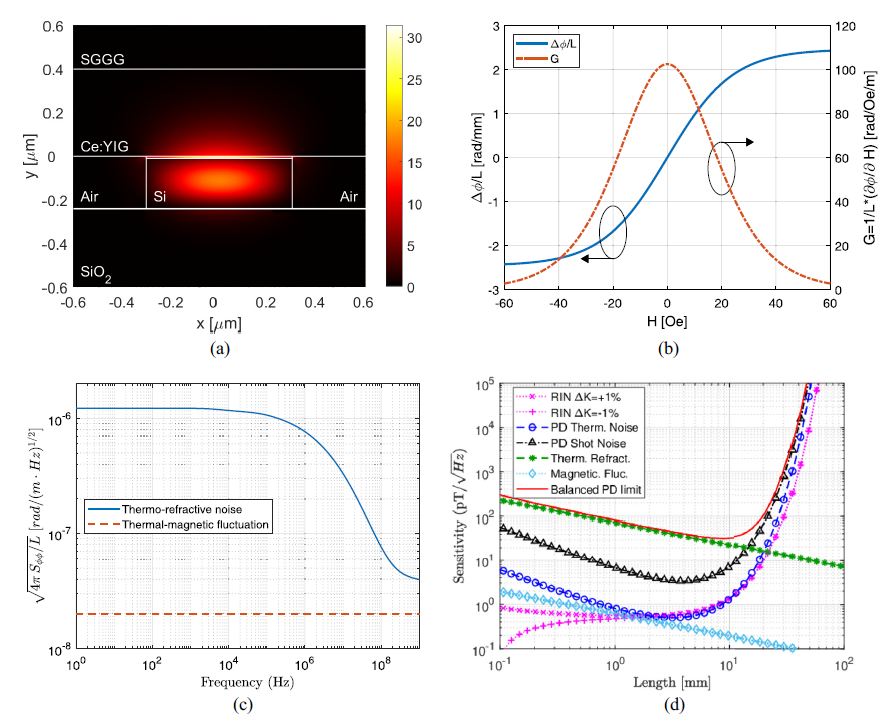

圖2 異質Ce:YIG-on-Si集成磁力計的模擬器件性能
實驗驗證

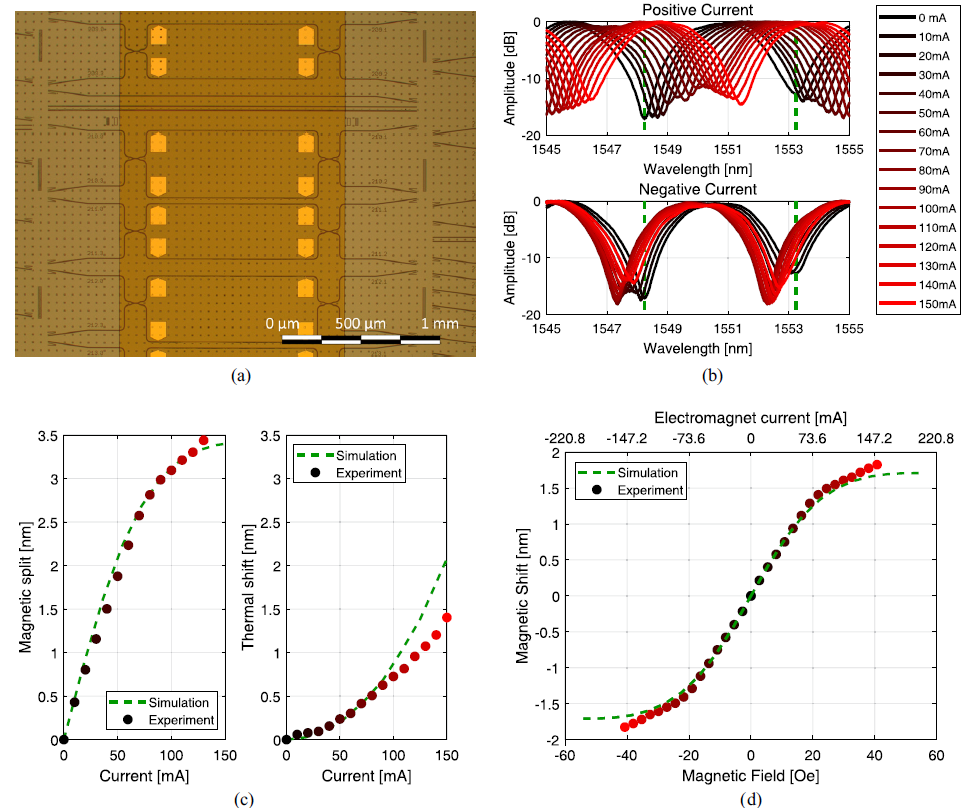

研究人員利用MZI（如圖3a）對所提出的全光磁力計進行了實驗驗證。在該概念驗證器件中，硅MZI的兩條臂上沉積了400 nm厚的Ce:YIG層，頂部覆蓋了5 μm厚的釓鎵石榴石（SGGG）層。兩組集成金電磁鐵用于產生面內磁場。為了表征MZI，將可調諧連續波單模激光器的光信號通過左側端口入射，并使用InGaAsP光電探測器在右側采集輸出功率，相關結果如圖3b。
圖3 異質Ce:YIG-on-Si集成磁力計的實驗驗證

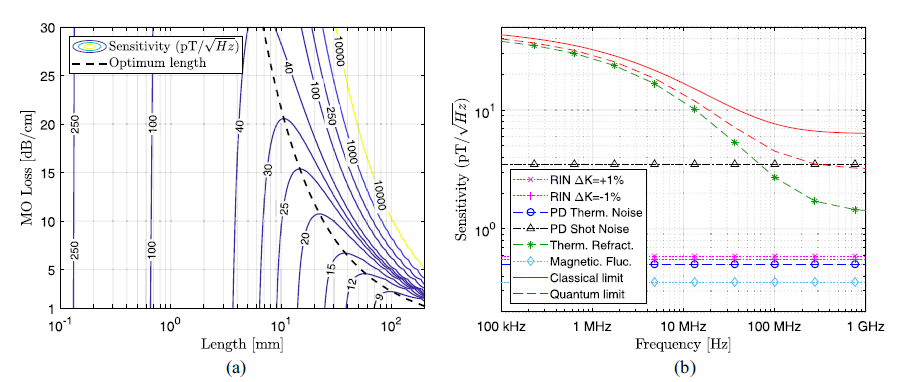

圖4a展示了在不同臂長與不同磁光材料傳播損耗條件下全光磁力計的靈敏度變化情況。如圖4b所示，該器件在低頻時靈敏度約為40 pT/√Hz，在頻率大于200 MHz時靈敏度提升至約6 pT/√Hz，此時，該器件受到光電探測器散粒噪聲（即量子極限）的限制。
圖4 靈敏度分析
總結
綜上所述，這項研究證明了具有磁光包層的磁力計可有效實現外加磁場的檢測。作為概念驗證，研究人員采用了帶有鍵合Ce:YIG層的硅MZI，并集成用于施加磁場的電磁鐵。這種磁力計設計能與激光器和平衡光電探測器實現芯片級集成，并可與數字電子設備無縫結合，以實現快速控制和信號處理。包含激光器和平衡光電探測器的完整封裝器件，可在僅有幾平方毫米的面積內實現總重量?jī)H為幾克，并且激光功耗低于100 mW。憑借如此高的性能和室溫工作特性，這種異質Ce:YIG-on-silicon磁力計為尺寸、重量和功率受限的關鍵應用提供了一種極具吸引力的磁場探測解決方案。
論文鏈接：
https://doi.org/10.1364/OPTICA.577791
