書接上文：
基于瑞薩RL78 Smart Configurator的LED雙頻調光控制（上）

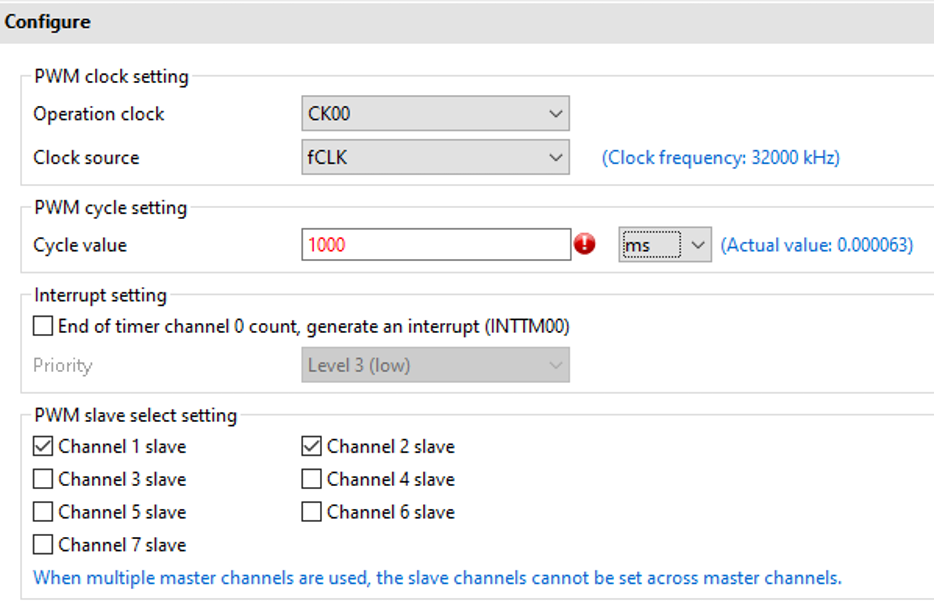

在Configure窗口中，在下拉列表里選擇ms，并將Cycle value設置為1000，此時可以看到“1000”為紅色，這是因?yàn)闀r鐘頻率過高，導致此時設定的周期超出范圍，需要調低時鐘頻率（見14）；因?yàn)椴皇褂枚〞r計數結束中斷，所以取消勾選Interrupt設置；在PWM slave select setting選項中，選擇Channel 1 slave和Channel 2 slave。
點擊可查看大圖

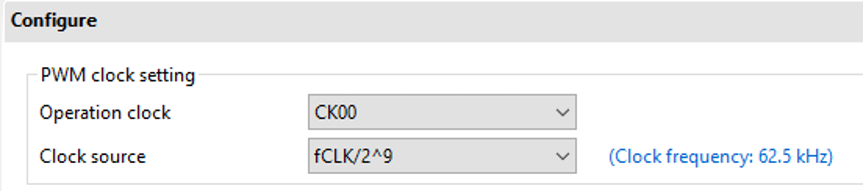

將Clock source從fCLK修改為fCLK/2^9
點擊可查看大圖

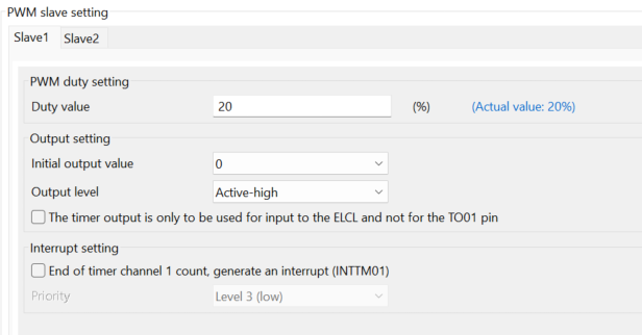

對于Channel 1 slave：將PWM duty設為20%，將Initial output value設為0，并將Output level設為Active-high；取消勾選Interrupt設置。
點擊可查看大圖

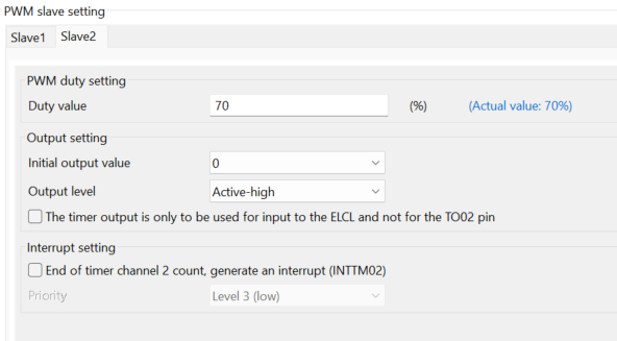

對于Channel 2 slave：將PWM duty設置為70%，將Initial output value設置為0，并將Output level設置為Active-high，同樣取消勾選Interrupt設置。
點擊可查看大圖
接下來再添加一個TAU模塊，打開Timer Array Unit，然后雙擊TAU04。
點擊可查看大圖

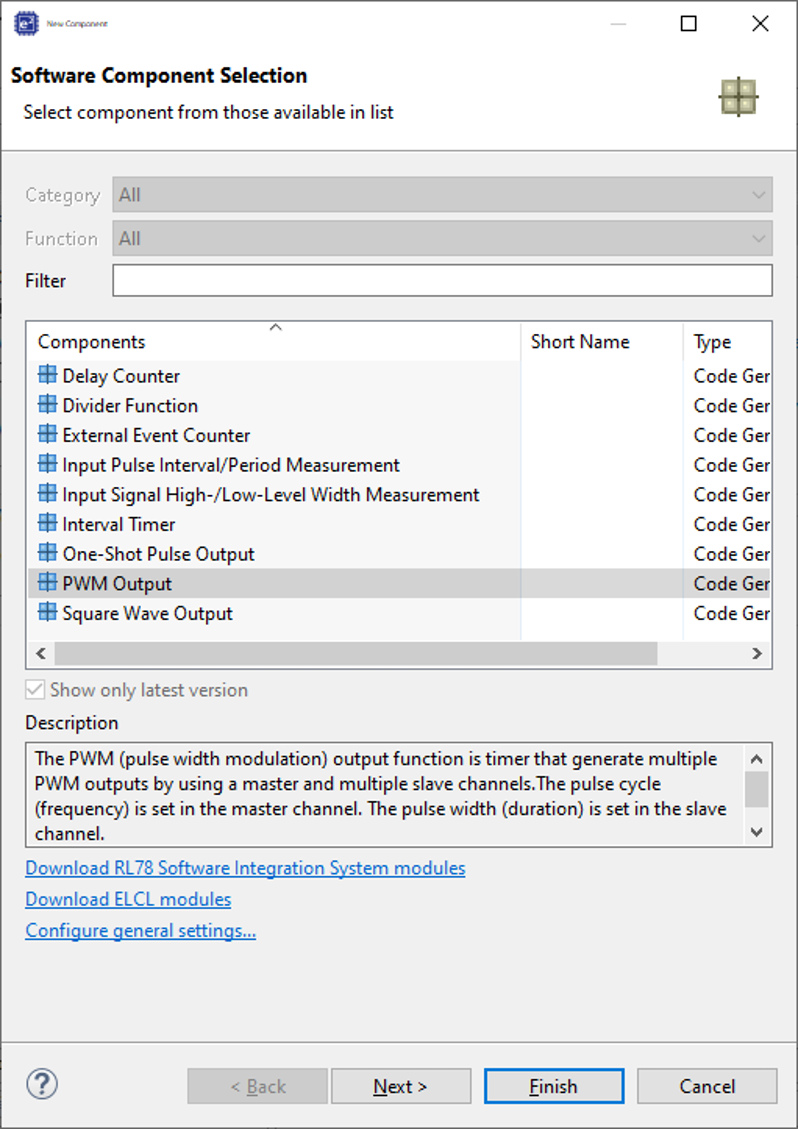

打開Software Component Selection窗口。選擇PWM output，然后點擊Next。
點擊可查看大圖

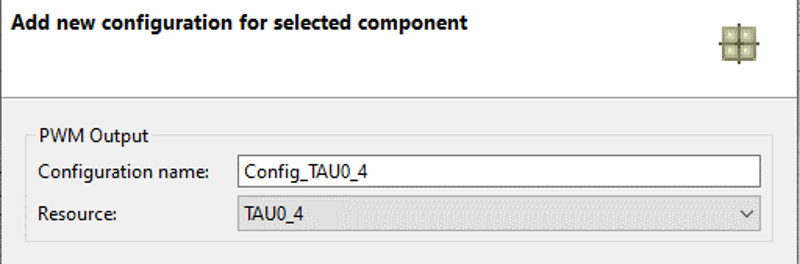

在Resource下拉列表中選擇TAU0_4，然后點擊Finish，此步的目標是創建一個占空比為50%的PWM輸出，用作LED驅動信號。
點擊可查看大圖

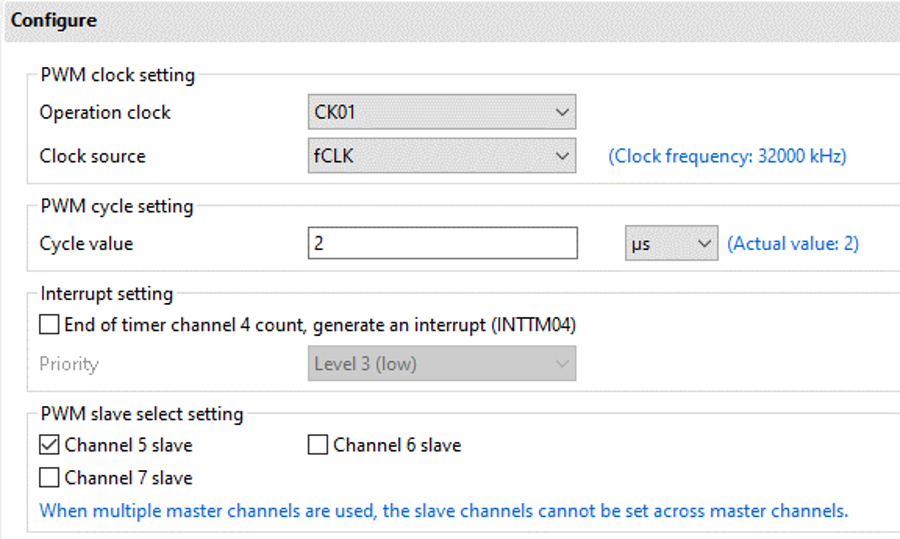

在Configure窗口中，在下拉菜單中選擇μs，并將Cycle value設置為2。不要勾選Interrupt，在PWM slave select setting選項中，應選擇Channel 5 slave。
點擊可查看大圖

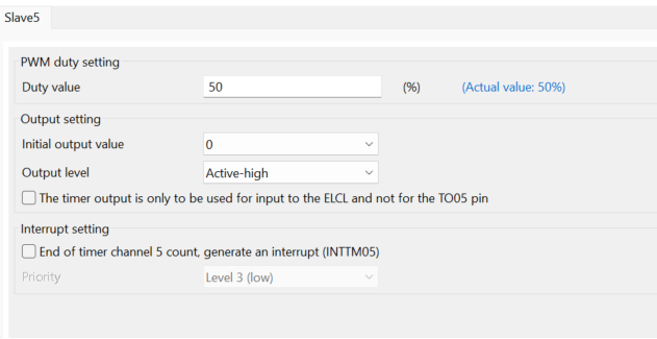

對于Channel 5 slave：將PWM duty設置為50%，將Initial output value設置為0，并將Output level設置為Active-high，取消勾選Interrupt設置。
點擊可查看大圖
安裝ELCL模塊：
（1）打開Smart Configurator。

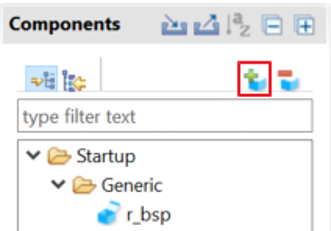

（2）點擊 Components選項卡，然后點擊Add component。
點擊可查看大圖

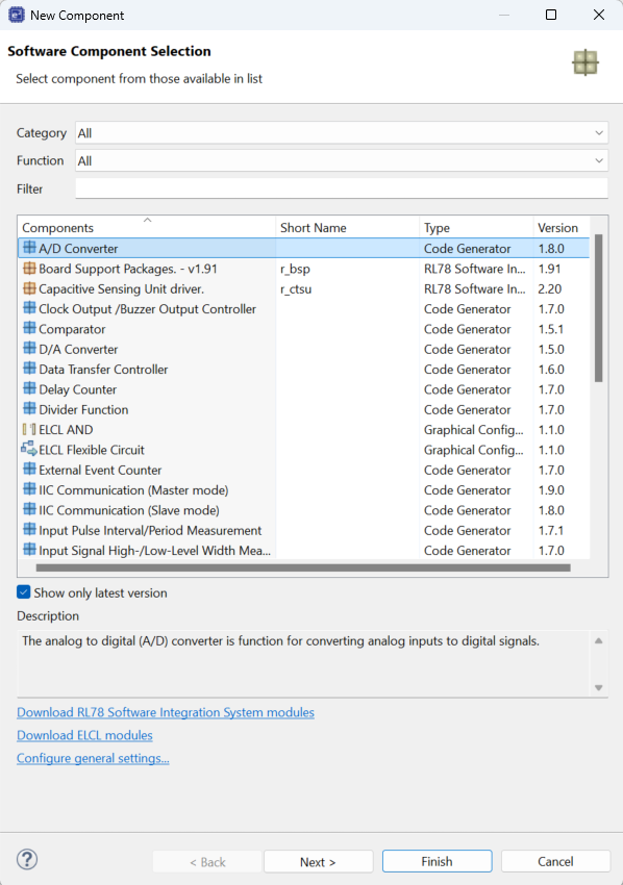

（3）在New Component窗口點擊Download ELCL modules。
點擊可查看大圖

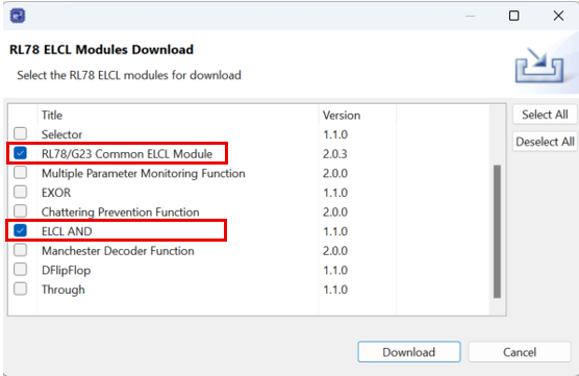

（4）選擇ELCL AND并下載，同時下載通用設置文件RL78/G23 Common ELCL Module。
點擊可查看大圖

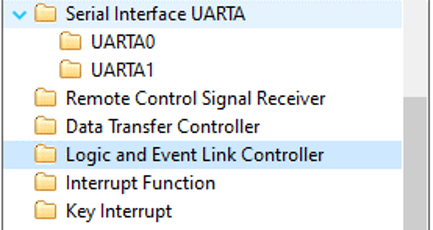

添加一個ELCL模塊，雙擊Logic and Event Link Controller。

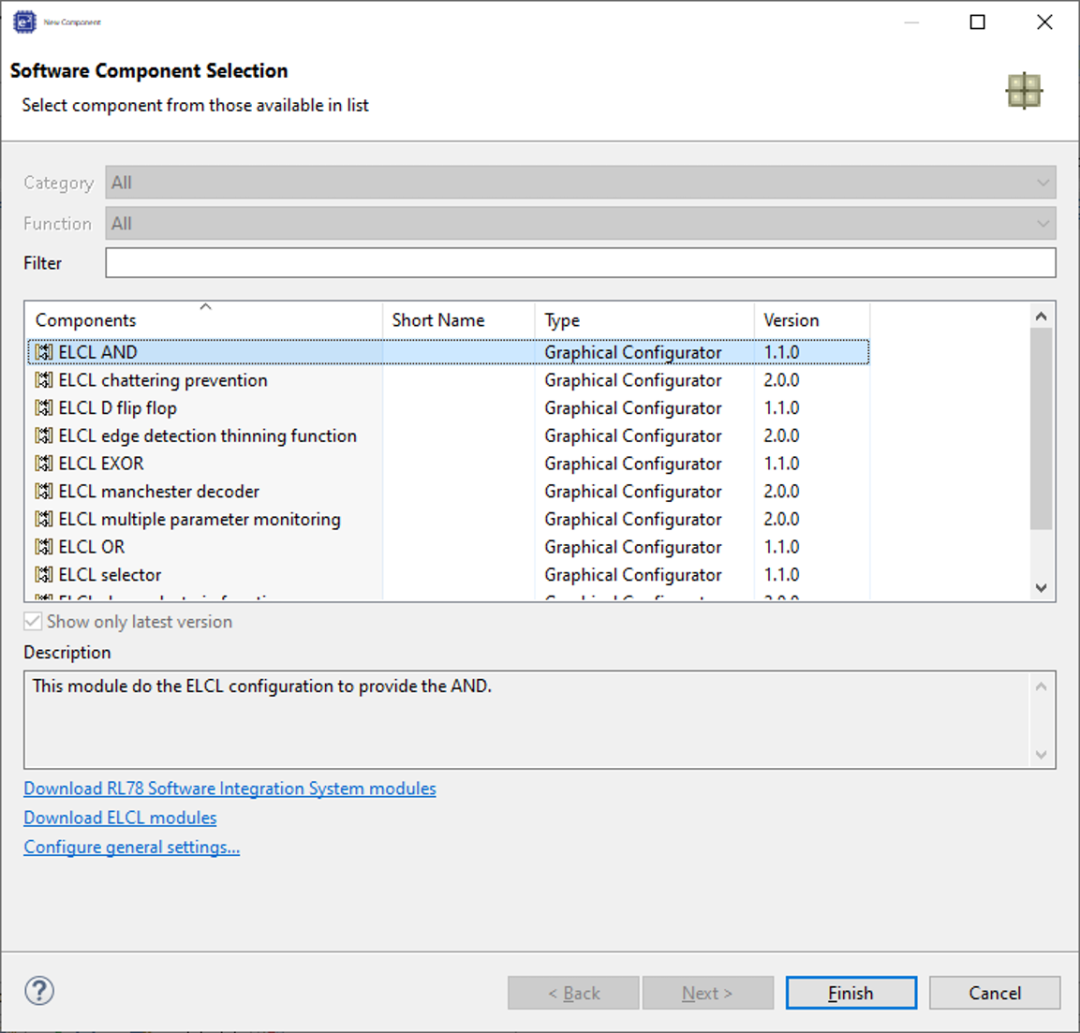

在Software Component Selection窗口中選擇ELCL AND，然后點擊Finish。
點擊可查看大圖

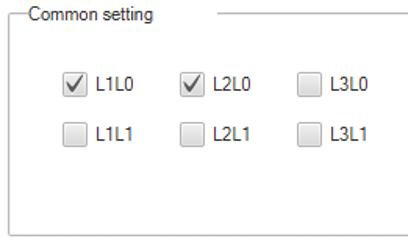

在Common setting選項中，勾選L1L0和L2L0。
點擊可查看大圖

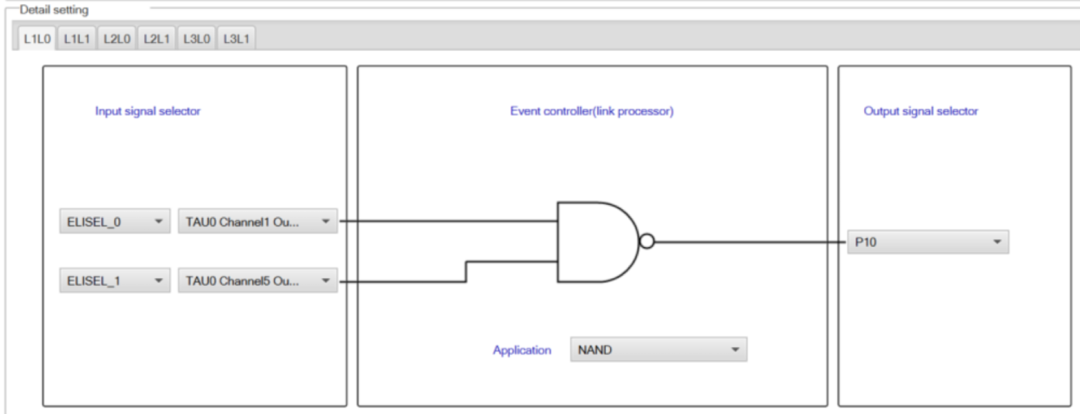

對于L1L0：將TAU0 Channel1 Output設置為 ELISEL_0，將TAU0 Channel5 Output設置為 ELISEL_1。Application選擇NAND。在Output signal selector中選擇P10。

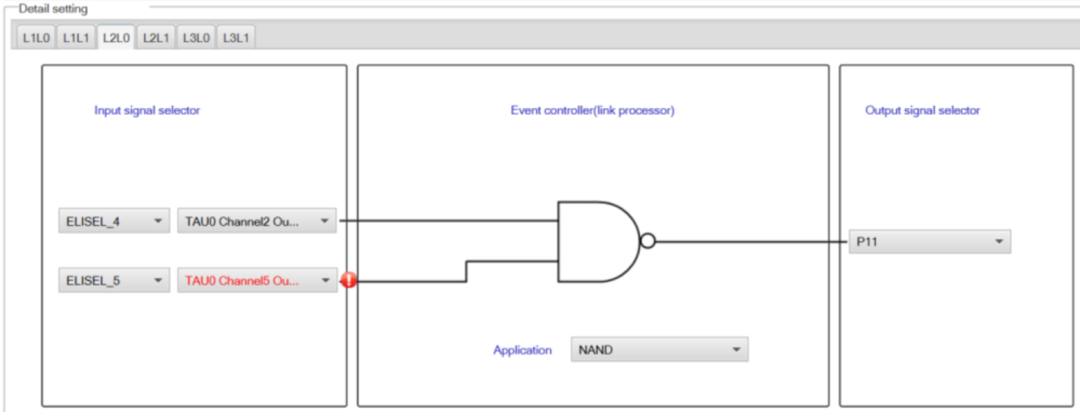

對于L2L0：將TAU0 Channel2 Output設置為ELISEL_4，將TAU0 Channel5 Output設置為ELISEL_5。Application選擇NAND，在Output signal selector中選擇P11。
點擊可查看大圖
這一步使用了ELCL模塊中NAND應用的輸入/輸出功能。在完成上述所有設置后，窗口中出現紅色錯誤提示。這是因?yàn)樵贓LCL設置中，兩個模塊選擇了相同的通道作為輸入信號。只要理解相關規格，某些內容（單一功能）與信號是可以同時使用的。在本工程中，即使存在該錯誤提示，也不會影響代碼生成。

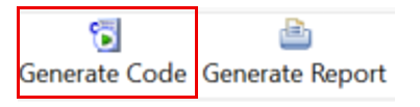

在配置窗口右上角，點擊Generate Code圖標來生成項目代碼。
點擊可查看大圖

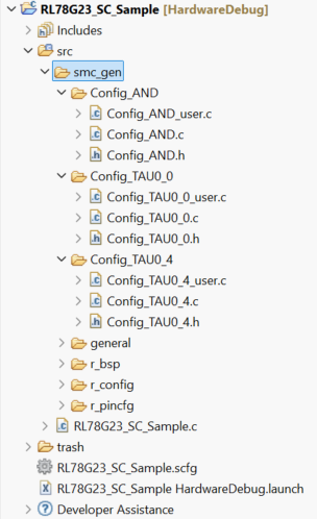

展開項目的文件夾，并確認已生成Config_AND、Config_TAU0_0和Config_TAU0_4文件夾，以及相應的Code Generator代碼。
點擊可查看大圖

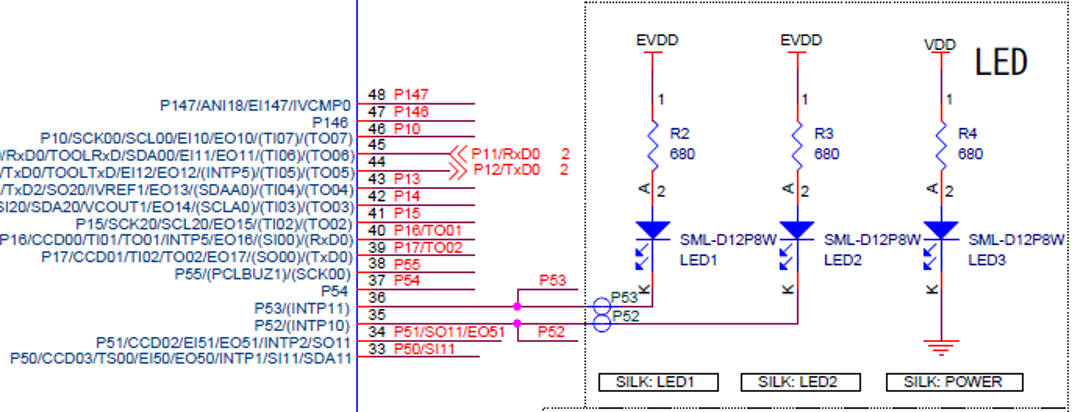

根據RL78/G23-64p FPB原理圖可知，P53控制LED1，P52控制LED2。但是在ELCL的規格中，P52和P53不能被選作輸出信號。因此，需要手動將P10與P52（LED2）相連，并將P11與P53（LED1）相連。
點擊可查看大圖

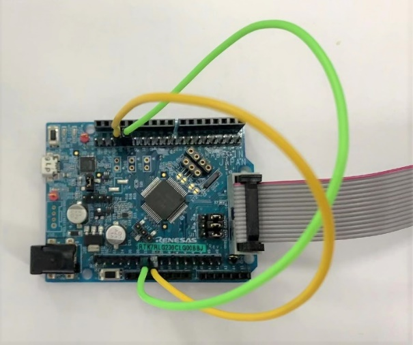

如下面所示，在RL78/G23-64p FPB上使用杜邦線將P10與P52相連、將P11與P53相連。
點擊可查看大圖

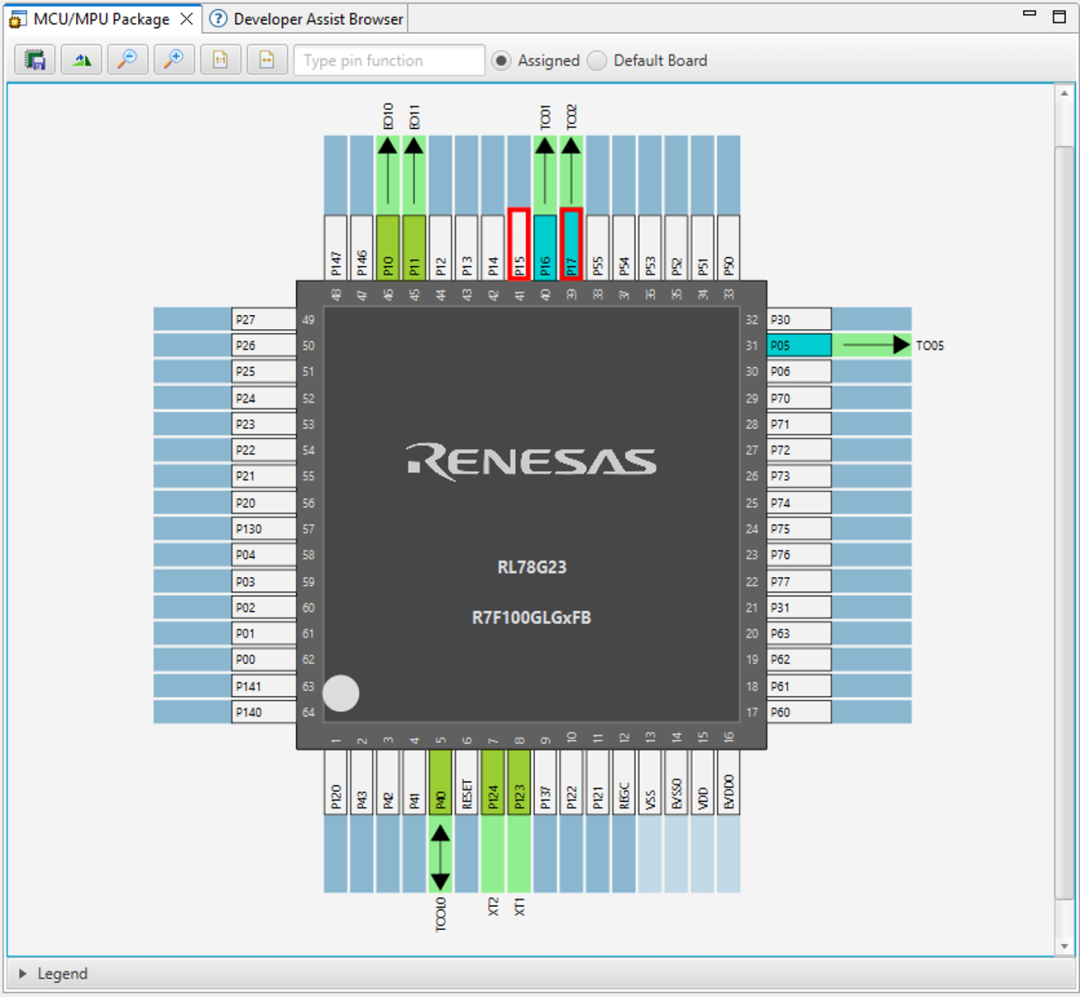

在MCU/MPU Package（封裝）視圖中，可以看到已分配的引腳，如下圖所示：
點擊可查看大圖

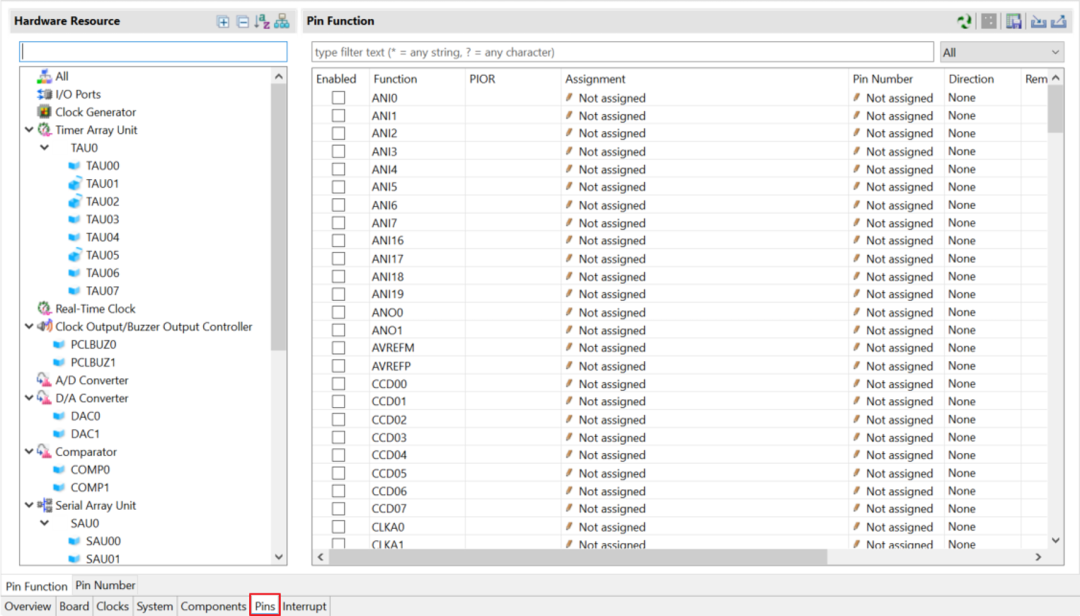

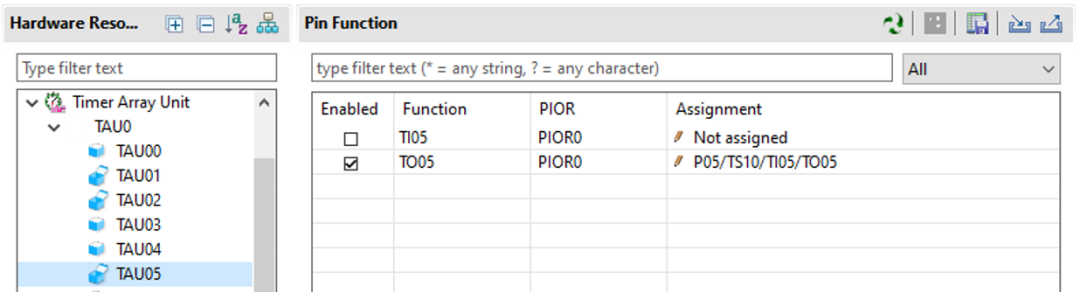

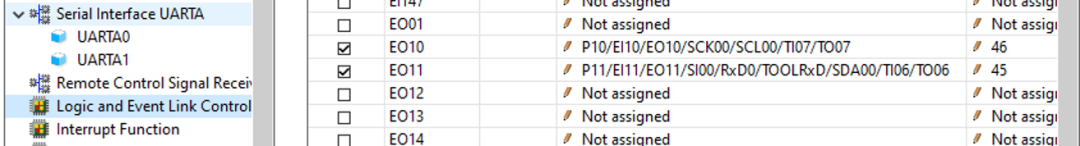

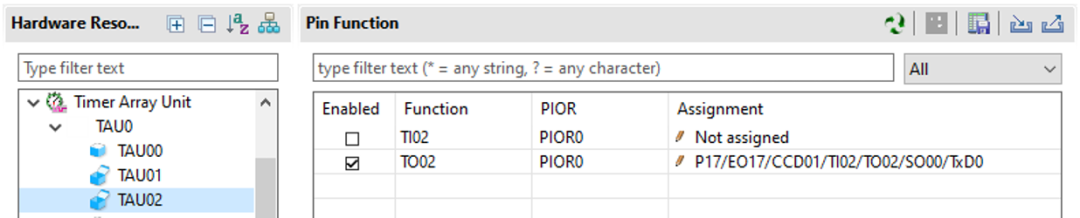

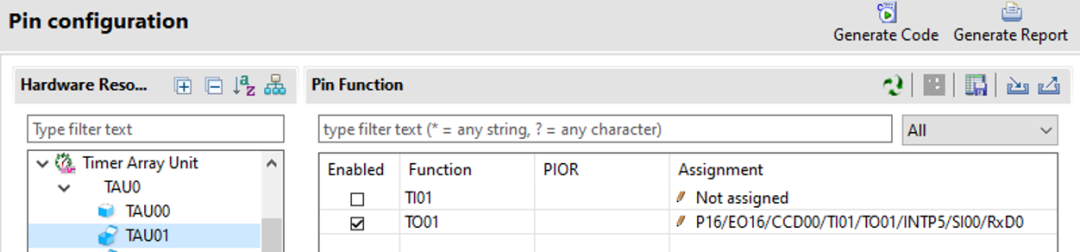

最后，切換到Pins選項卡。注意其中關于TAU和ELCL AND引腳分配的信息。這些信息可以通過多種不同方式查看（按字母順序、按組件、其他方式等）。
例如下方所示的Pins視圖
點擊可查看大圖
點擊可查看大圖
點擊可查看大圖
點擊可查看大圖
點擊可查看大圖
添加工程代碼
在Project Explorer窗口中打開文件夾smc_gen->Config_AND。
在編輯器中打開Config_AND.c文件。
在Config_AND.c文件中，復制函數R_Config_AND_Start。
在RL78G23_SC_Sample.c中，將其粘貼到main函數里，并放在EI()語句之后。
在Project Explorer窗口中，打開文件夾 smc_gen->Config_TAU0_0。

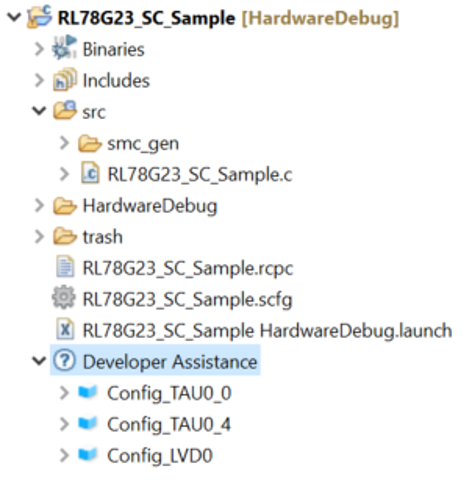

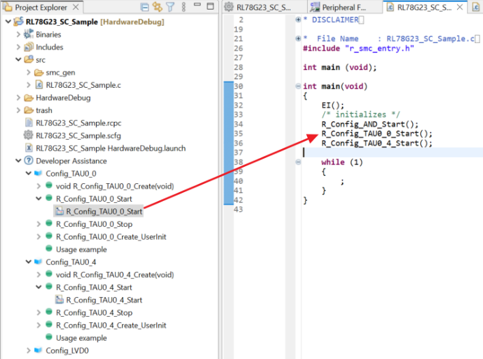

在Project Explorer窗口中，打開Developer Assistance，將需要的函數拉到代碼中。
點擊可查看大圖
將R_Config_TAU0_0_start()函數拖到main()下。
點擊可查看大圖

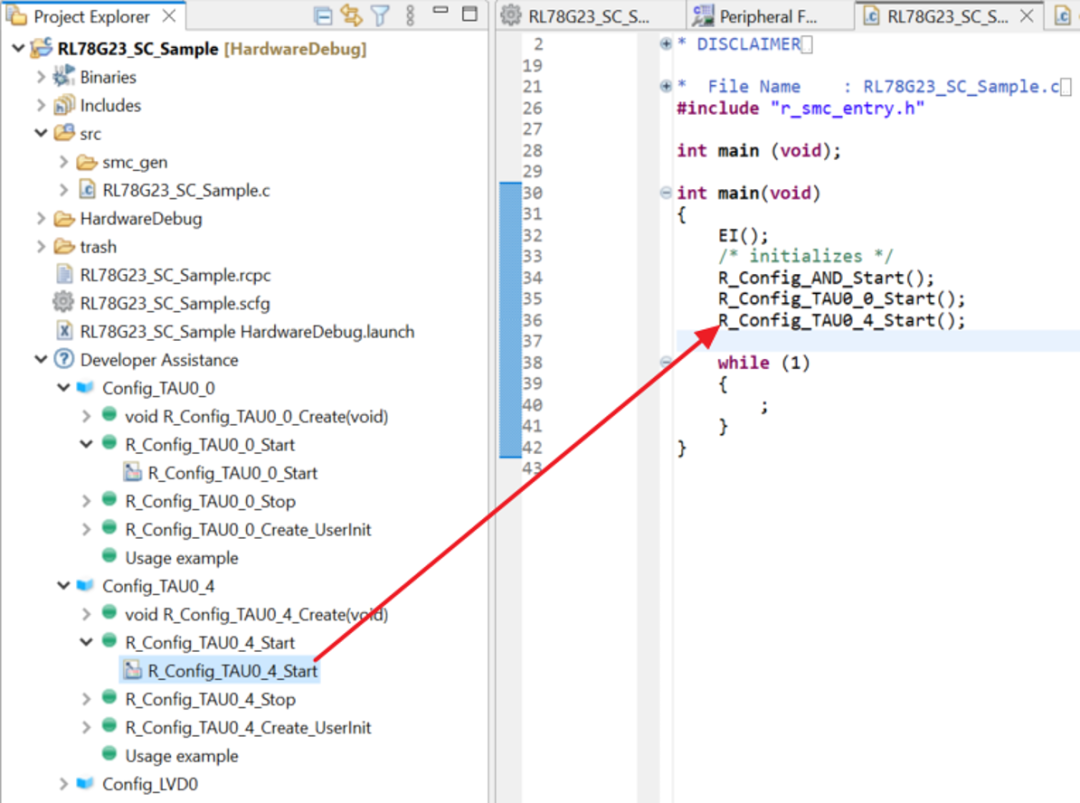

將R_Config_TAU0_4_start()函數拖到main()下。
點擊可查看大圖

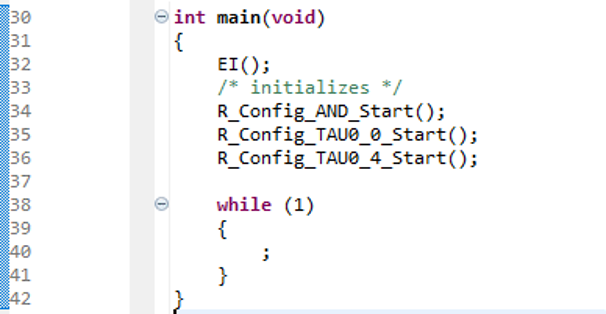

最后，在main()末尾加入一個簡單的while (1)循環。
點擊可查看大圖
編譯、運行工程。
可以看到LED1和LED2在閃爍
（1）LED1和LED2同時點亮；
（2）200ms后，LED2熄滅；
（3）700ms后，LED1熄滅；
（4）回到（1）。
重復周期為1秒。

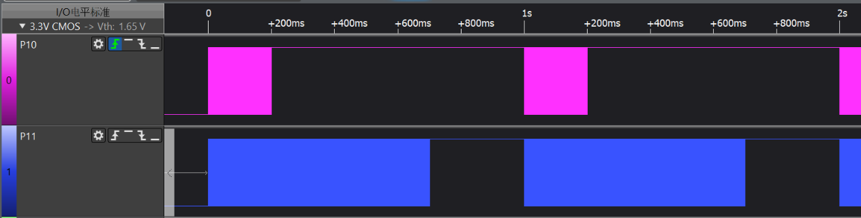

如果使用示波器或邏輯分析儀，可以觀察P10和P11的如下波形：
點擊可查看大圖
總結
本文基于RL78單片機與Smart Configurator，介紹了一種雙頻PWM的LED調光方案，充分利用了RL78 MCU內部豐富的定時器與可配置邏輯資源，并結合Smart Configurator圖形化開發工具完成外設初始化與配置。通過TAU生成高、低兩種頻率PWM，并結合ELCL硬件NAND邏輯實現信號組合，同時引入LVD模塊提升系統供電可靠性，在無需CPU持續參與的情況下，實現了LED的調光控制。實驗結果表明，LED能夠按照設定邏輯實現穩定的閃爍效果。
