泡沫飛鏢靶想必很多兄弟都見過，這玩意兒最痛的痛點就是漏判。比賽的時候，你一鏢飛過去，明明正中靶心，系統卻像個瞎子一樣毫無反應，簡直讓人想把靶子給砸了。今天我就把自己壓箱底的設計掏出來，教你怎么用最基礎的電子元件，搓出一個反應極其靈敏、絕不誤報的獨立反應式標靶。

這設計初衷很簡單，就是奔著“擊中確認”去的。當靶子被砸中，指示燈立馬給個閃斷反饋，同時還能保留信號輸出，方便你以后外掛MCU做高階數據統計。所以咱不搞那些花里胡哨的微控制器精準計時，主打就是一個簡單粗暴、穩定可靠。

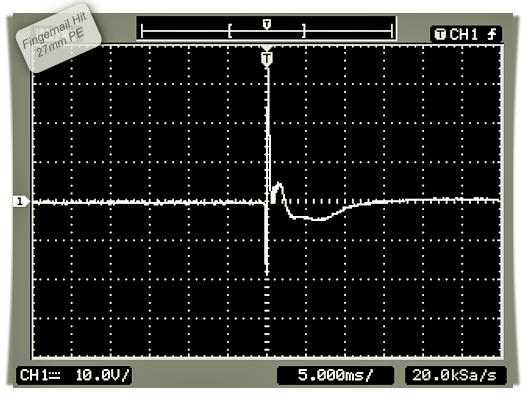

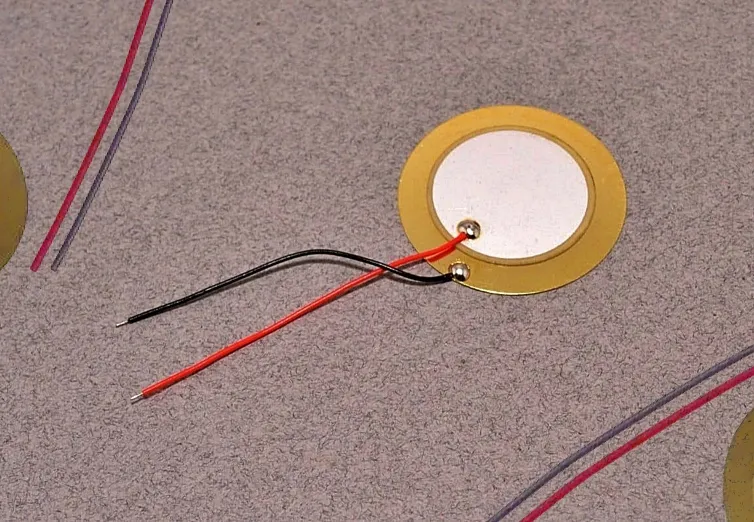

網上搜DIY標靶電路，十有八九都是把裸露的壓電組件直接貼在靶子受擊區。壓電組件確實好用，一有機械振動產生形變，兩端就會輸出電壓信號。但這里有個極其要命的坑：它輸出的不僅是正電壓，還夾帶著負電壓！你別看它整體能量不大，但數字電路對負電壓極其敏感，直接喂給MCU，分分鐘燒片給你看。而且壓電組件在瞬間猛烈撞擊下，會竄出高幅電壓尖峰，也會對后級電路造成潛在風險。

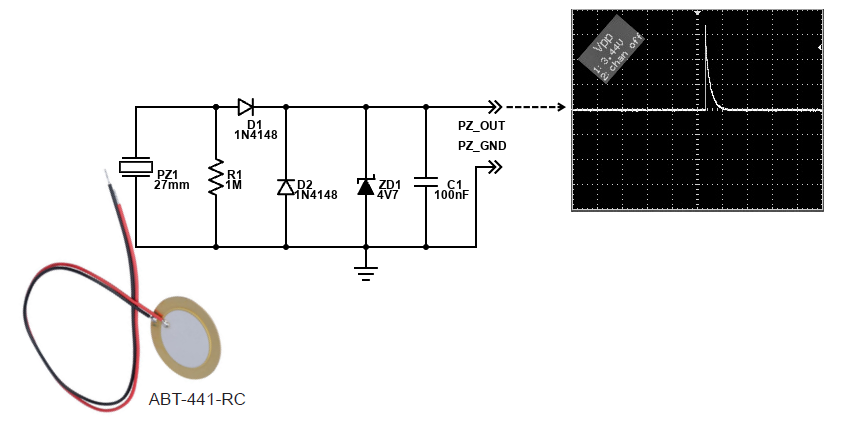

為了搞定這破事兒，我專門弄了個結構極簡的信號調制電路，把負電壓整流偏壓搞成正電壓，順便把尖峰削平，輸出一個對MCU友好的穩定模擬信號。實操中，我用4.7V穩壓二極管(ZD1)把輸出電壓死死卡住，這樣就能直接懟到5V MCU的輸入腳上。如果你家系統是3.3V供電的，那就把二極管換成3.3V的。

信號干凈了，下一步就是把它變成數字邏輯。當輸入脈沖通過連接器CN1觸發雙極性晶體管(BJT,T1)時，模擬信號就搖身一變成了數字信號。這信號順著連接器CN2就能直奔MCU的中斷(INT)引腳。

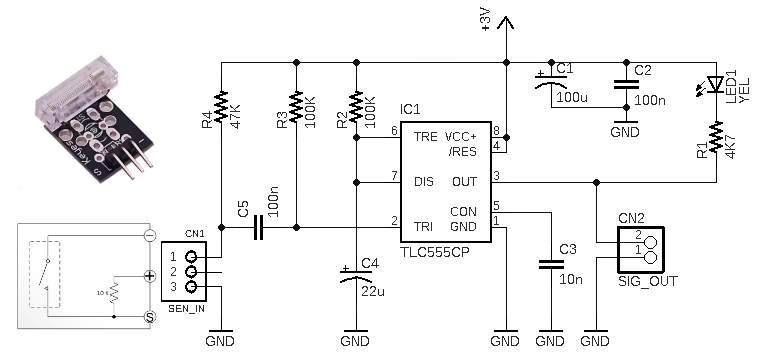

基礎版的電路到這其實已經能用了，但我實在受不了那種連續快速擊中時信號糊成一團的情況。所以在第二版里，我加了個不可重新觸發的單次觸發電路。核心用的是TLC555(IC1)這顆高穩定CMOS定時器，2V到18V的寬電壓隨便造。

這玩意兒的邏輯也很簡單：檢測到有效撞擊，CN2立刻輸出穩穩的邏輯高電平(H)，過了預設時間自動回彈到邏輯低電平(L)。脈沖寬度由RC時間常數(R2與C4)說了算，算下來大概是1.1×R2×C4。因為是不可重觸發，所以在輸出高電平期間，后面再來什么撞擊它都當沒看見，保證脈沖寬度絕對固定。每次擊中，擊中指示燈(LED1)還會熄滅一小會兒，視覺反饋就會變得很清晰。

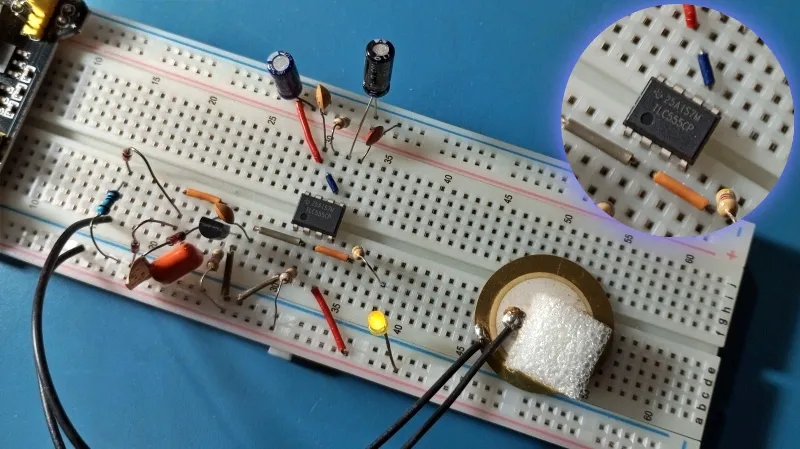

在面包板上搭原型測的時候，我用3V電池直接供電。用飛鏢砸或者用手指快速彈擊，觸發穩如老狗；但如果是慢慢按壓，它就不會產生有效輸出。偷偷教你們一招：用環氧樹脂在壓電元件上粘個配重塊，形變更大，輸出信號能量直接飆升，檢測靈敏度拉滿。

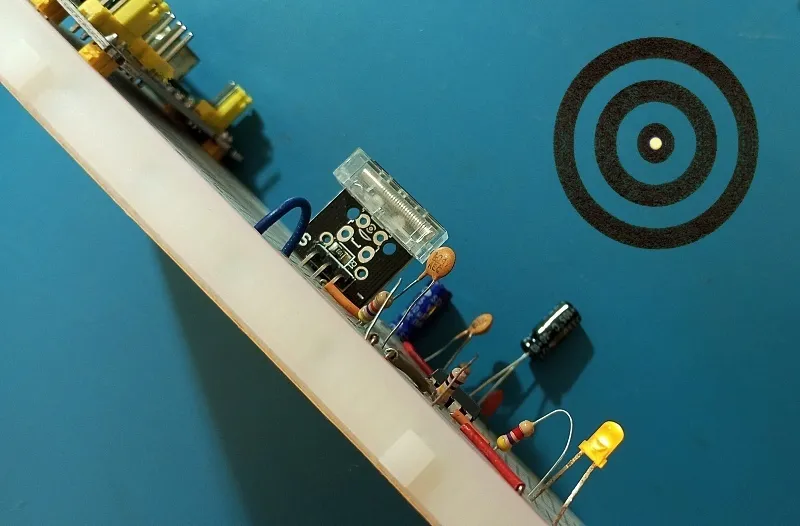

要是你覺得壓電組件處理起來太麻煩，還有個躺平的方案——直接上KY-031敲擊檢測模塊。這貨里面是個SW-28020P彈簧式振動開關，靜止斷路，一震就通。最香的是，它沒有負電壓，也沒有高壓尖峰，對系統安全得很。模塊化安裝也省事，我這次就沒用模塊上自帶的那顆10kΩ上拉電阻，隨便在萬用板上搭幾根線就能跑通。
