SysPro電力電子技術-技術前瞻
SysPro電力電子技術 | 參考來源：Navitas/TI/Google
? GPU供電正在從板級VRM走向封裝級IVR：V100僅需16相，B200已突破60相，PCB面積矛盾即將引爆
? 48V總線可將傳輸損耗降低約16倍，但真正的挑戰不是轉換效率——90.5%只是入場券，電容集成密度與ESL的權衡才是主戰場
AI數據中心供電正在經歷一場"靜默的革命"。
過去大家討論更多的是GPU算力、HBM帶寬、先進封裝，但隨著NVIDIA B200單卡功耗突破1000W、單機柜功率密度向100kW/rack逼近，一個更現實的問題正在浮出水面：PCB上的VRM（電壓調節模塊），已經快沒地方放了。

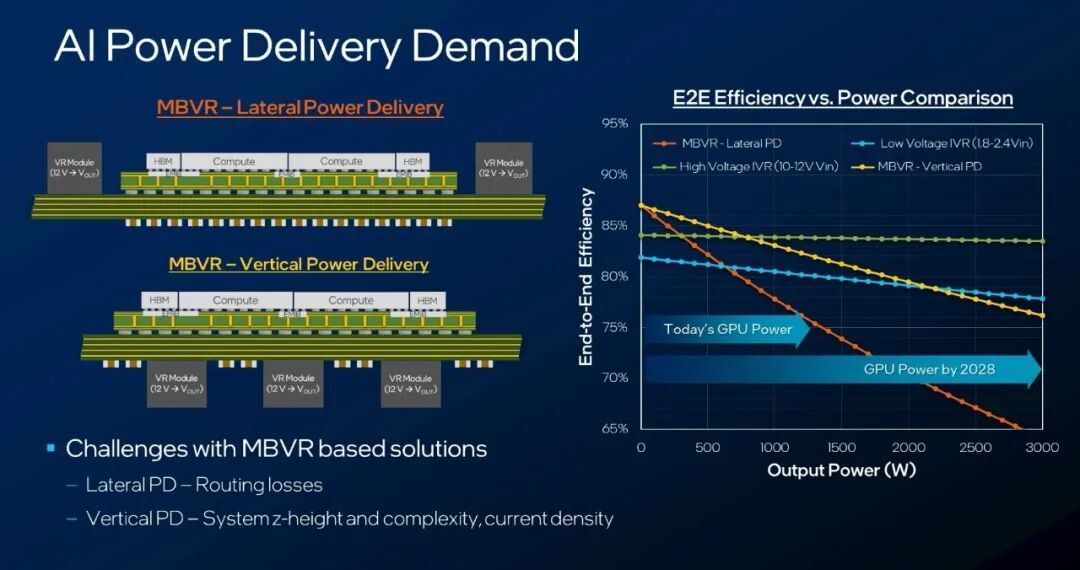

尤其是看完英偉達在APEC中關于AI計算系統48V供電與IVR（集成電壓調節器）架構的分享后，最大的感受是：
一、這篇真正想說明什么？

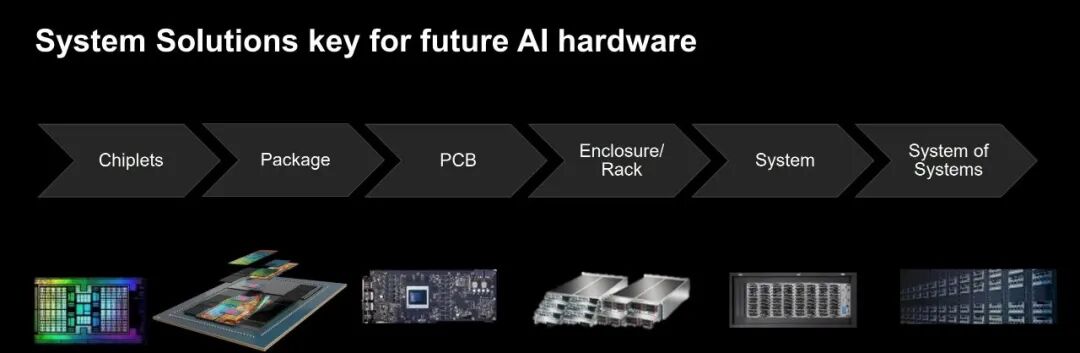

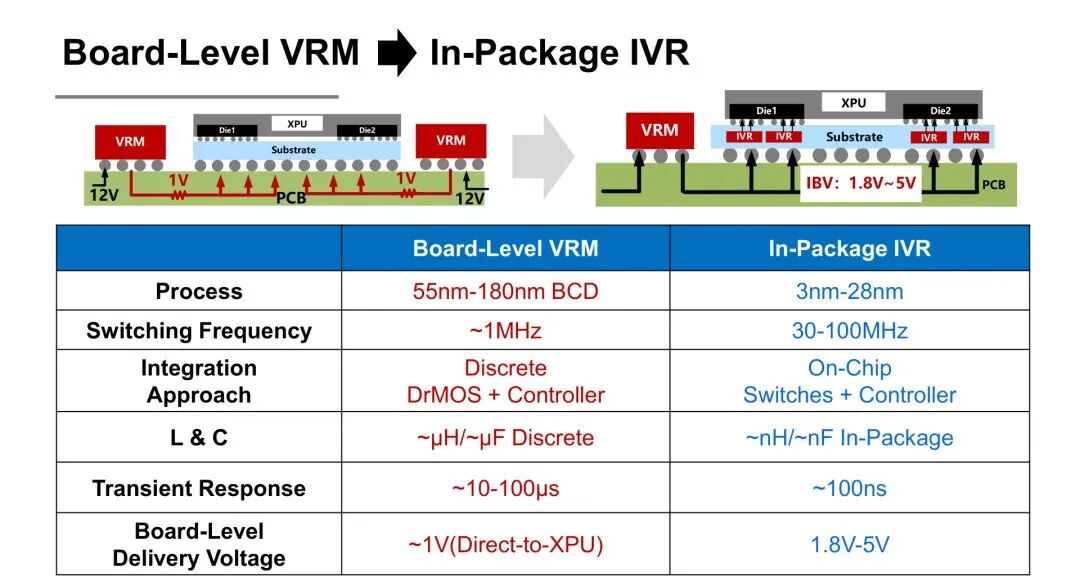

AI數據中心供電正在從12V總線向48V總線遷移，核心驅動不是簡單的效率提升，而是功率密度每rack逼近100kW時，PCB面積與VRM相數之間的指數級矛盾——而IVR通過在封裝內實現30-100MHz開關頻率和100ns級瞬態響應，將供電架構從板級推進到片上級，成為突破這一矛盾的關鍵路徑。
二、VRM相數的指數級膨脹：PCB面積正在成為硬約束

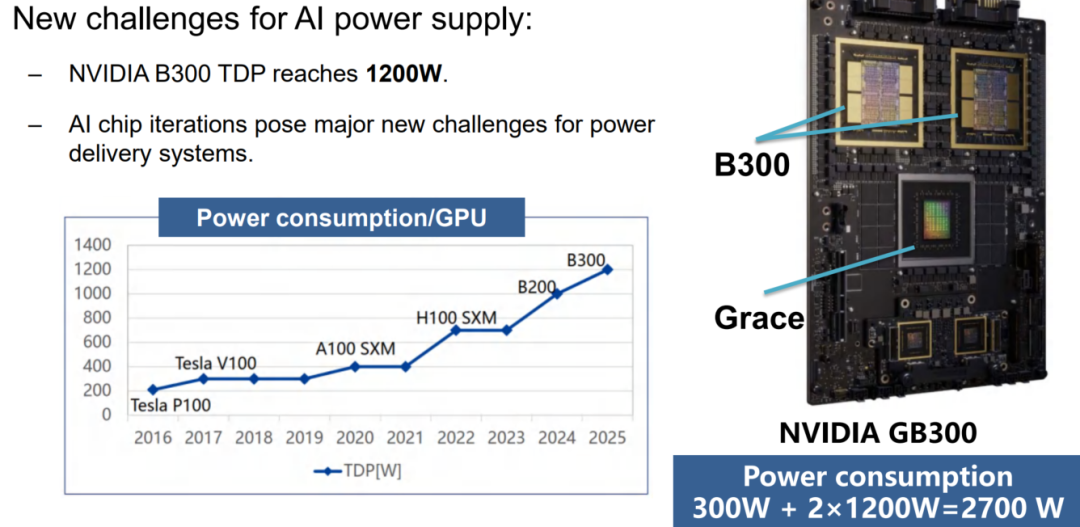

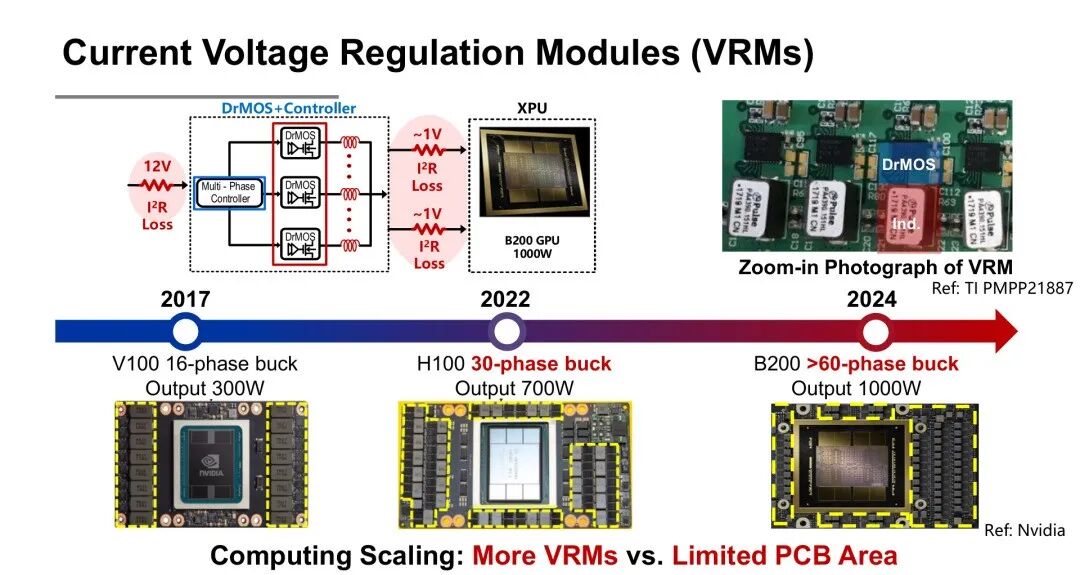

技術資料顯示，NVIDIA GPU的供電架構演進呈現出清晰的相數膨脹軌跡：
? V100（2017）：16相Buck，輸出300W，采用傳統DrMOS+多相控制器方案
? H100（2022）：30相Buck，輸出700W，DrMOS數量翻倍，PCB布局密度顯著增加
? B200（2024）：超過60相Buck，輸出1000W，PCB面積接近物理極限
也就是說：GPU算力每翻一倍，VRM相數幾乎同步翻倍——但PCB面積并沒有同步增長。
這意味著：板級VRM架構正在逼近物理天花板。當B200需要60+相DrMOS陣列時，留給信號走線、散熱通道和高速互連的空間被嚴重擠壓。英偉達明確指出：
三、48V遷移的本質：不是效率革命，而是損耗重構
這是本段最關鍵的技術邏輯。
過去：
? 數據中心采用12V總線，直接由PSU輸出12V，通過板級VRM轉換為~1V供給XPU
? 路徑短、架構簡單、供應鏈成熟，但電流大、銅損高
? 在功率密度<50kW/rack時，這套體系運轉良好
但現在：

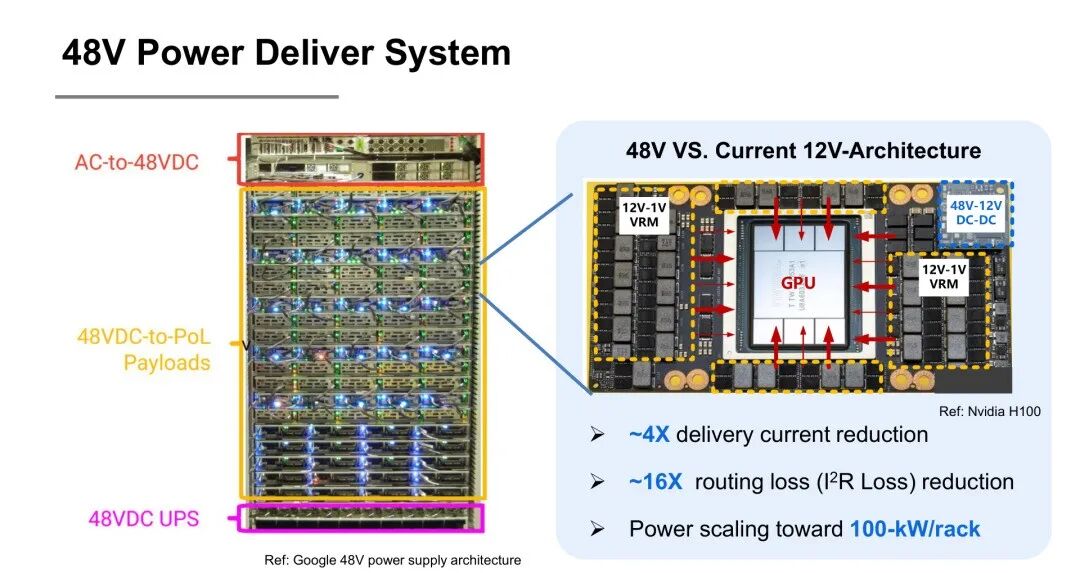

? Google率先在數據中心推行48V架構，PSU輸出48V，經中間級DC-DC轉換為12V，再由VRM降壓至~1V
? 48V可將傳輸電流降低約4倍（P=VI，電壓×4→電流÷4）
? PCB銅損（I2R）降低約16倍——因為電流是1/4，損耗是(1/4)2=1/16
? 功率密度可以朝向100kW/rack推進
報告反復強調：48V的優勢不只是效率數字更好看，而是在給定的機柜功率預算下，讓供電路徑的物理尺寸不再成為瓶頸。
也就是說：48V的本質是一次"損耗重構"——把損耗從PCB銅線轉移到了更高效、更可控的DC-DC轉換環節。
這意味著：誰能在48V-IBV（Intermediate Bus Voltage）-IVR-XPU這條鏈路上做到最低的累計損耗和最小的物理占位，誰就能在下一代AI機柜中占據供電架構的主導權。
? 有人可能會問：既然48V這么好，為什么不是所有AI服務器立即切換？

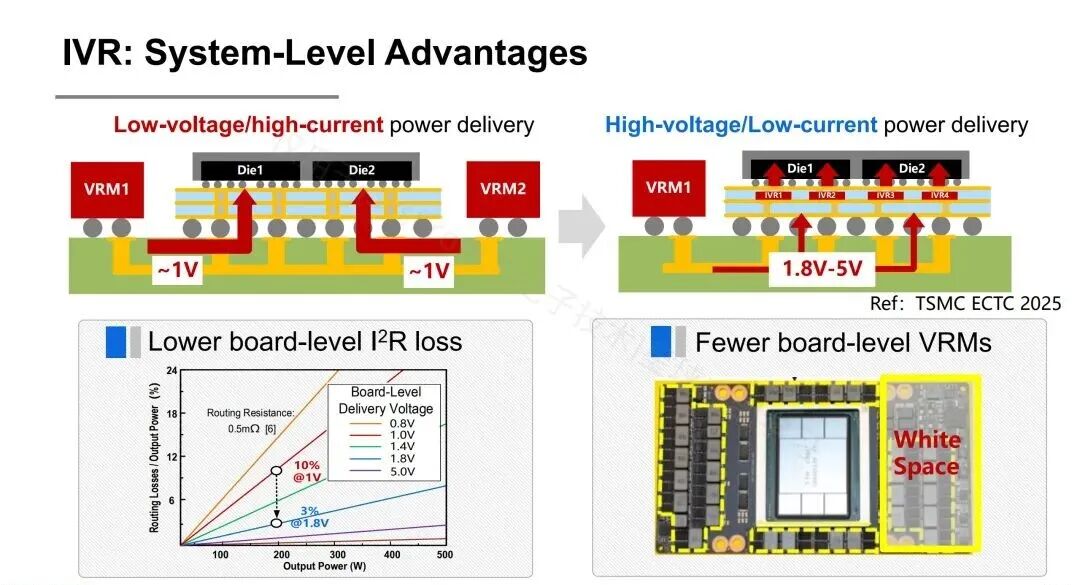

答案是：48V架構需要IBV（1.8V~5V）作為中間級，而IBV的電容集成密度直接決定瞬態響應。目前片上MIM電容僅2.5μF/mm2，而封裝級Thin MLCC可達8.4μF/mm2——但后者的ESL（~100pH）比前者（~10pH）高一個數量級。
但這并不意味著12V架構會被完全淘汰。在功率密度<50kW/rack的場景，12V的成熟供應鏈和低成本仍有顯著優勢。48V的真正戰場在超大規模AI集群，而非通用服務器。
四、IVR的真正瓶頸：不在峰值效率，而在電容集成密度與ESL的致命權衡
這是全文最關鍵的工程判斷。

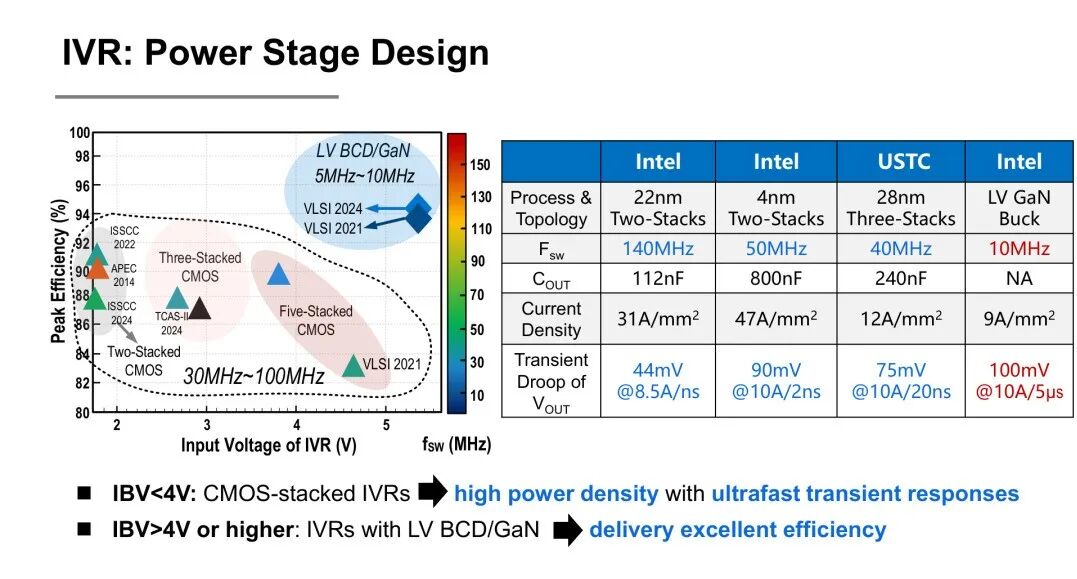

目前產業已經開始圍繞IVR布局，包括：
? Intel：22nm Two-Stack CMOS工藝，140MHz開關頻率，電流密度31A/mm2

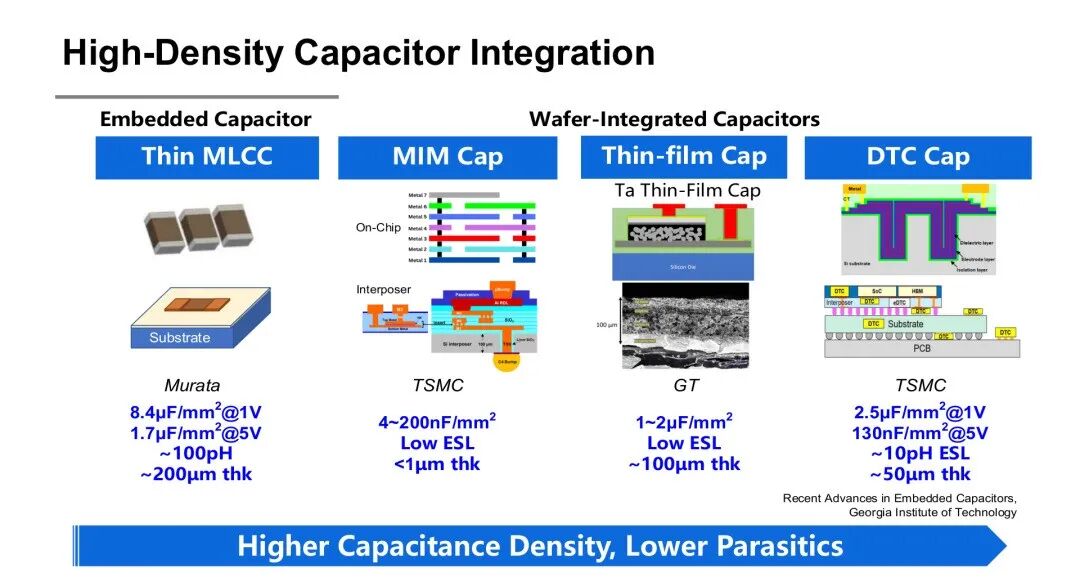

? TSMC：DTC（Deep Trench Capacitor）電容，8.4μF/mm2@1V，~100pH ESL

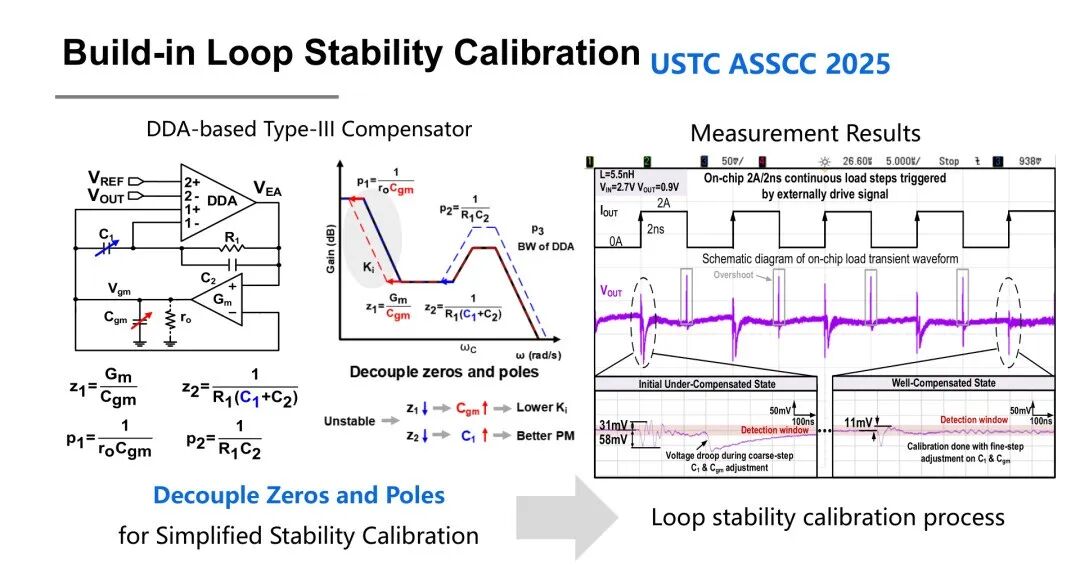

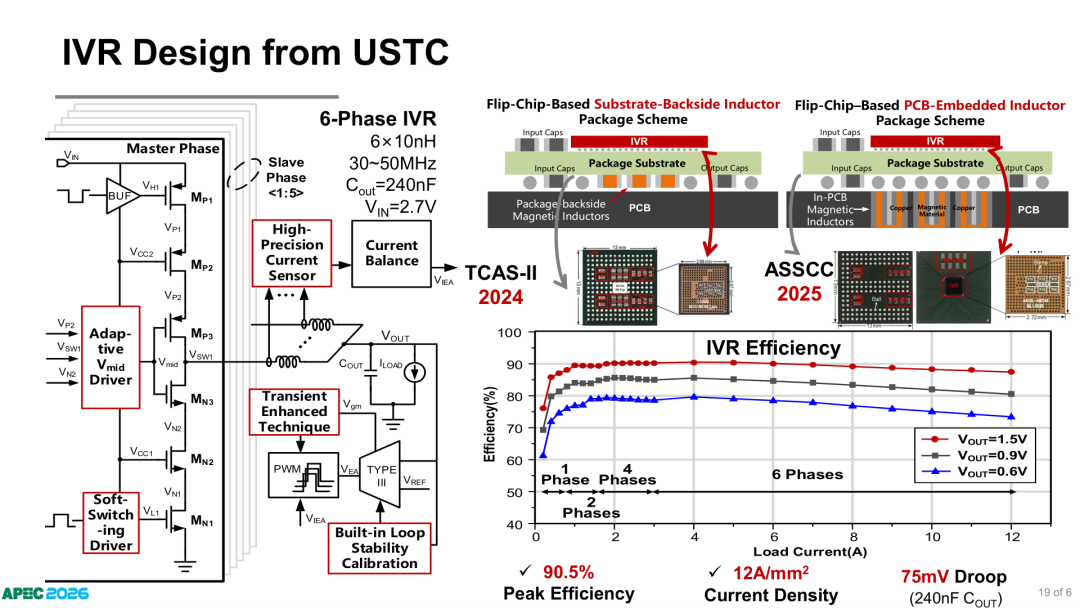

? USTC（中科大）：6相IVR，90.5%峰值效率，12A/mm2，內置環路穩定性校準
? GaN賽道：低壓GaN Buck，10MHz，適用于IBV>4V場景

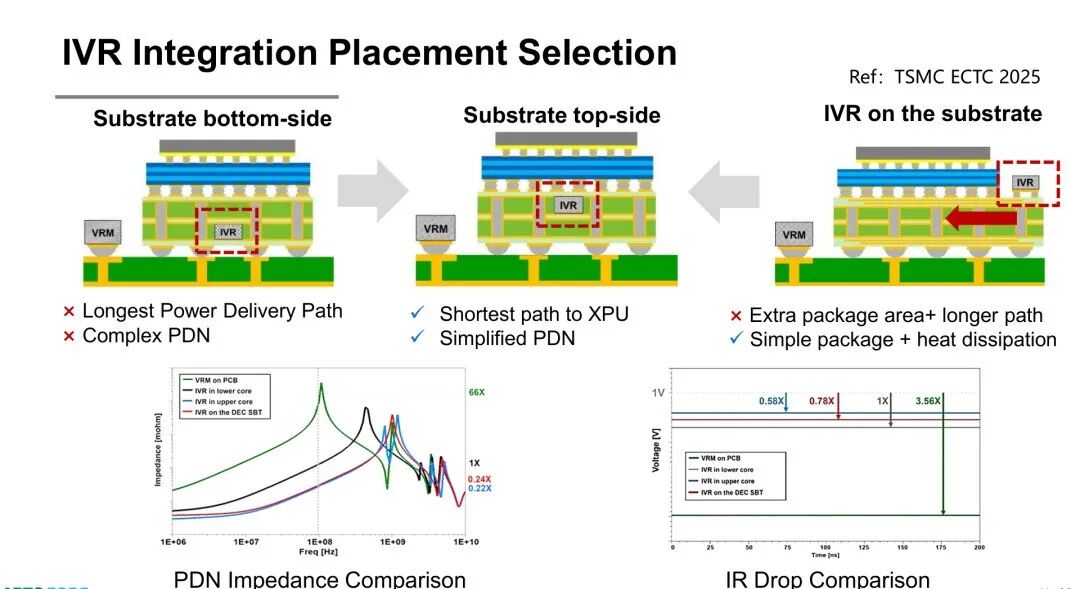

但問題在于：IVR的瞬態響應（100ns級）需要極高的輸出電容密度，但高密度的Thin MLCC和DTC電容的ESL（等效串聯電感）反而成為PDN阻抗的新瓶頸。
當IBV>4V時，CMOS-stacked架構的耐壓不足，必須轉向GaN或BCD工藝——但后者的開關頻率又受限于寄生參數，無法達到CMOS的100MHz+水平。
這會導致：
? 封裝內電容面積與XPU面積的爭奪加劇——每增加1mm2電容，就可能減少1mm2算力
? 高頻開關（>100MHz）帶來的EMI與熱管理問題被系統性地低估
? 不同工藝節點（4nm CMOS vs 28nm BCD vs GaN-on-Si）的IP復用困難

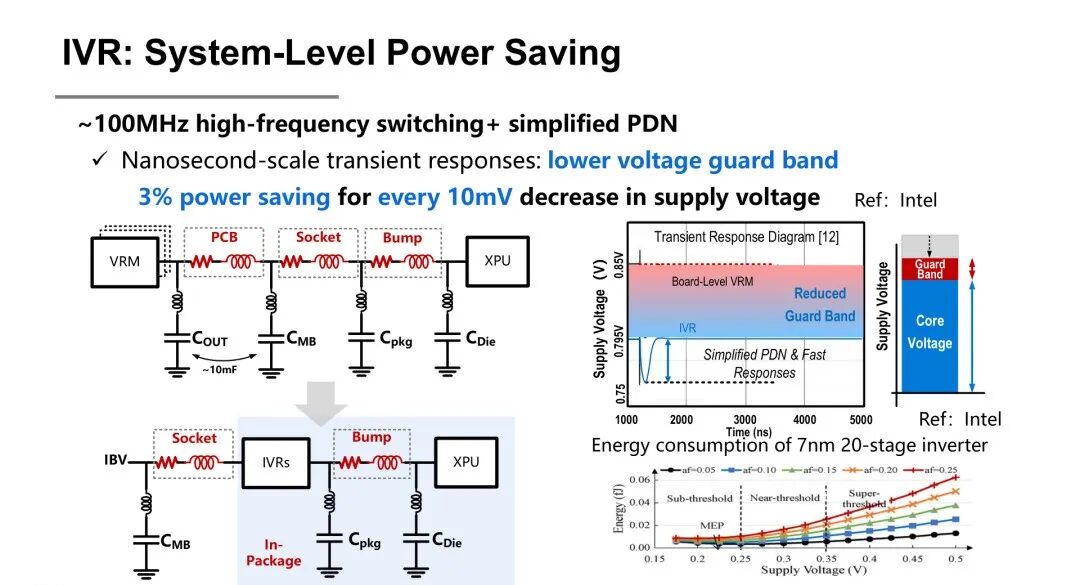

因此：IVR的競賽已經從"誰的峰值效率更高"轉向"誰能在給定的封裝面積和ESL約束下，實現最低的電壓guard band"。數據顯示，每降低10mV電壓guard band，可節省約3%的功耗——在1000W級GPU上，這就是30W的散熱預算。
五、核心洞察：IVR的競爭，正在從"效率競賽"轉向"系統級集成密度競賽"
并且：
? CMOS-stacked IVR（IBV<4V）將在AI加速器供電中占據主導——因為4nm/3nm工藝的CMOS開關可以實現140MHz+頻率和31-47A/mm2的功率密度
? GaN/BCD IVR（IBV>4V）將鎖定在通信基礎設施和邊緣AI場景——犧牲頻率換取耐壓，換取更高的系統可靠性
? Hybrid DC-DC（SC + Multi-Inductor）可能成為48V-IBV中間級的最優解——結合開關電容的高效率和電感型穩壓器的寬負載范圍
最終目標是：讓48V-IBV-IVR-XPU的供電鏈路，成為AI數據中心"看不見的基礎設施"——用戶感知不到它的存在，但它決定了100kW機柜能不能穩定運行。
?? 小編總結
當GPU從V100的300W/16相走到B200的1000W/60相，板級VRM已經走到物理極限。48V總線通過16倍銅損降低暫時緩解了矛盾，但真正的解題思路是IVR——把供電推到封裝內。而IVR的競賽規則，不是效率數字，而是封裝面積里能塞進多少μF/mm2的電容、多少pH的ESL、多少ns的瞬態響應。
