思瑞浦3PEAK（股票代碼：688536）推出TPAFEA003A/TPAFEA003B高精度硅光模擬前端AFE，專為800G/1.6T硅光模塊設計。集成4通道12位電流輸出DAC（IBIAS）、12通道12位電壓輸出DAC（Heater Bias）、12位500kSPS ADC及4通道12位通用DAC（GDAC），提供高達500mA輸出電流、±60mAheater驅動及多通道可配置監控。產品支持 I2C/SPI接口，工作溫度-40°C至+125°C，以小型化WLCSP封裝實現超高集成度，助力下一代光模塊設計。
產品優勢
大電流激光偏置（IBIAS）
4通道12位IDAC，支持可編程控制輸出：
TPAFEA003A：0-245mA/0-350mA兩檔輸出，單通道支持70mW激光器滿功率輸出；
TPAFEA003B：0-350mA/0-500mA兩檔輸出，單通道支持100mW激光器滿功率輸出；
超低headroom電壓，可以顯著降低器件功耗，提升光模塊效率指標：
0~245mA(100mV)/0~350mA(150mV)；
0~350mA(150mV)/0~500mA(200mV)；
超低工作電壓，創新設計架構，支持IBIAS供電最低0.5V就可以工作，適配更低偏置電壓的激光器產品時可顯著降低系統功耗。
多通道大電流 DAC
12通道DAC分為2BANK（8+4），BANK單獨供電，可以實現，Heater DAC與VBIAS DAC分開供電，實現不同的電壓配置范圍，降低系統功耗。
驅動電流支持Sink/Source均60mA，可以支持更多種類PIC的Heater驅動。
豐富的Multi-IO通道
TPAFEA003A配置最高21通道、TPAFEA003B配置最高29通道；芯片集成ADC、電流鏡與多檔位下拉電阻，單芯片即可全覆蓋硅光光模塊全場景光功率檢測需求。產品最高可適配4路入光、8路出光、8路檢測光及8路RSSI信號采集，且配套電路無需外接上下拉電阻。
內部電流鏡支持外部MPD共陰極共陽極檢測，具備1:1和1:3兩種電流增益。
兩通道MON口，支持外部ADC采樣模式。
超強兼容性
A/B兩個版本自身兼容, 按64引腳設計PCB可以實現一個PCB兼容TPAFEA003A與TPAFEA003B兩種方案。
以一敵二
依托創新架構打破IBIAS電流驅動能力與Multi?IO通道數量的固有瓶頸，單顆芯片即可覆蓋傳統硅光光模塊方案中需搭載兩顆及以上AFE芯片才能實現的設計需求。

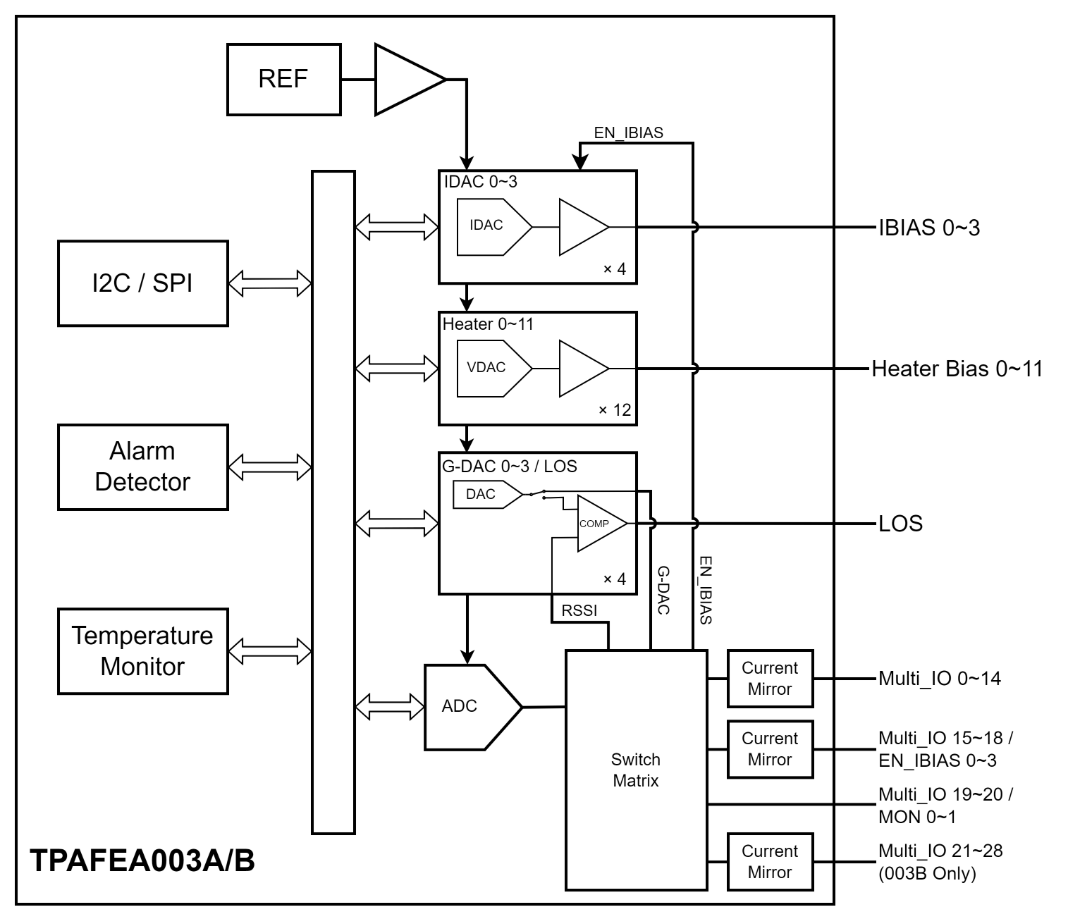

圖1、TPAFEA003A/B Function Block
?IDAC：4CH，12位，DNL＜±1LSB；
?Heater DAC：12CH，12位＜DNL±1LSB ；
?ADC性能：INL＜±4LSB，轉換時間2μs；
?電源范圍：VDD2.7-5.5V，VDRIVE2.5-5.5V，PVDD0.5-2.5V；
?封裝：WLCSP3.50×3.53mm（A版56-ball，B版64-ball）；
?工作溫度：-40°C至+125°C；

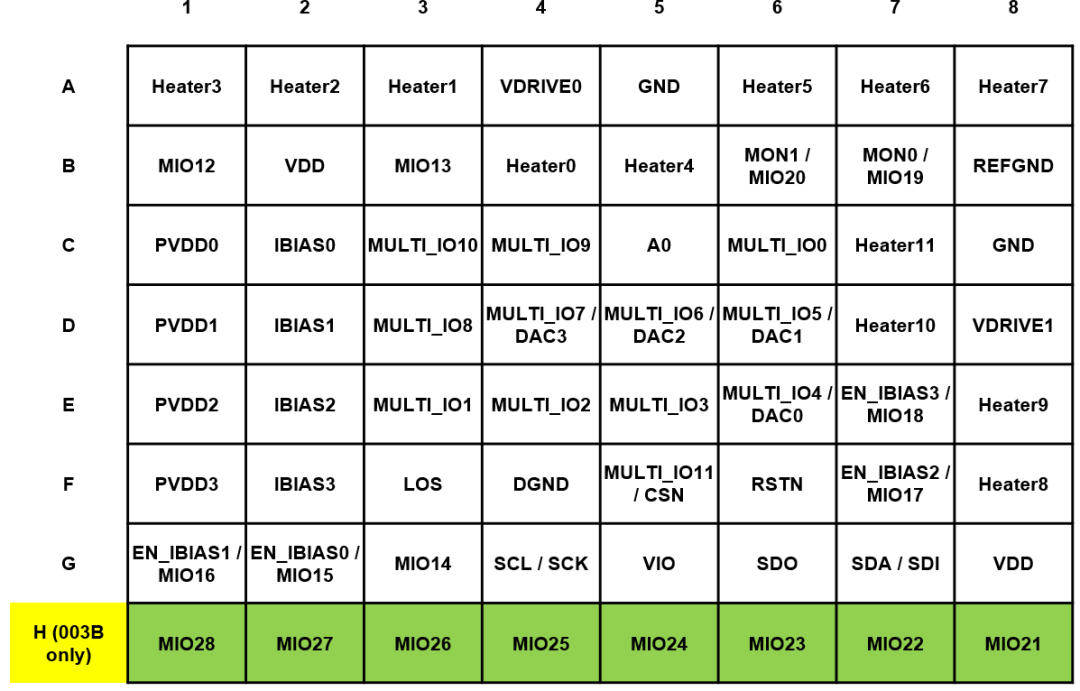

圖2、TPAFEA003A/B Pin Map Compatibility
800G/1.6T硅光模塊：激光器偏置（IBIAS）+調制器偏置（Heater Bias）+光功率監控（mPD+RSSI）。
光收發器：多通道電流/電壓控制與診斷。
測試測量儀器：高精度多通道模擬輸出與采集。
TPAFEA003A/TPAFEA003B系產品可提供樣品申請及評估板技術支持。如有需求，請聯系AMEYA360客服。
訂購信息：
