MOSFET驅動回路：90%工程師忽略的那顆柵極電阻

01 你真的會選柵極電阻嗎？

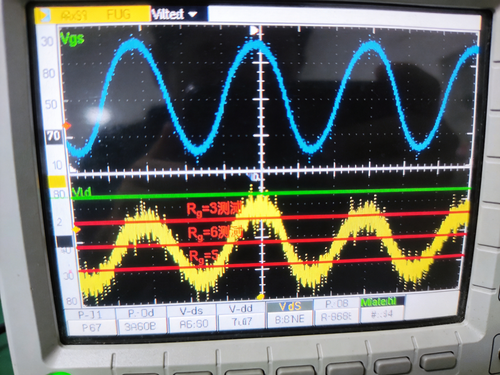

有個學員設計的48V轉12V降壓電源，樣機一上電就炸了MOSFET。Vgs波形那個振蕩，跟心電圖似的。我問他："Rg選的多大？"他回答："datasheet推薦10 Ω，我直接用了。"

02 Rg直接決定三個核心指標

柵極電阻直接決定：開關速度、dv/dt和di/dt。選大了→開關損耗變大；選小了→EMI超標，柵極振蕩，嚴重的直接燒管。"我設計一個LLC電源，Rg從15 Ω換成22 Ω，開關損耗直接降低15%，溫升降了8度。"

03 讓我失眠三天的EMI問題

2019年設計車載DCDC，48V轉12V/20A，開關頻率200kHz。EMC傳導超標18dB，整改一周毫無進展。最后怎么解決？Rg從4.7 Ω加到10 Ω，GS間并聯100pF電容，振蕩消了，傳導過了。

04 Rg到底怎么選？

開通時給Cgs和Cgd充電，關斷時提供放電路徑。作用：①限制充放電電流②控制開關沿斜率③抑制柵極振蕩。

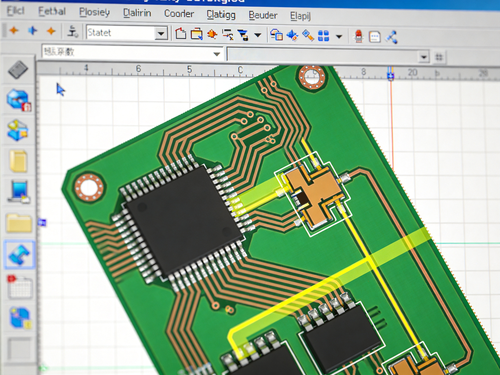

選型方法：①驅動電流法：Rg = Vdrive / Idrive，驅動IC峰值電流1-3A，Rg一般選4.7-47 Ω。②實測Vgs上升沿時間（10%-90%），通常20ns-100ns。③EMI超標時先把Rg加大20%-50%。注意：PCB走線2cm就有10nH寄生電感，驅動回路走線一定要短、寬、緊。

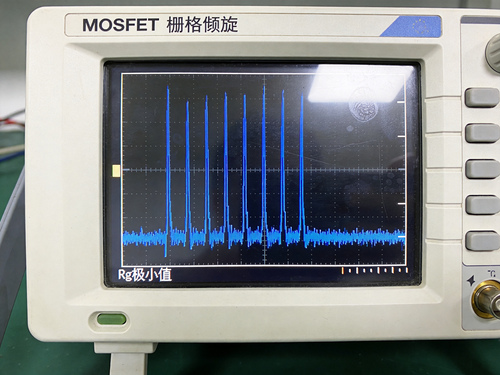

振蕩？→加大Rg。損耗大？→減小Rg。SiC/GaN？→Qg小，需更小Rg。

關于凡億教育

國內領先的電子設計硬件教育培訓平臺，專注PCB設計、開關電源培訓。累計培養120萬+工程師學員，學員就業率98%。

05 設計檢查清單

? Turn-on和Turn-off的Rg可以分開設計
? 驅動回路走線盡量短、寬
? GS間是否需要并聯Cgs電容
? EMI超標時先嘗試增大Rg
? SiC/GaN器件需要更小的Rg

推薦課程

60天反激開關電源弟子計劃1V1

從0開始講反激開關電源，含MOSFET驅動、EMI整改。

反激開關電源項目設計實戰弟子計劃1V1

72W反激電源全流程實戰，含Vgs/Vds波形調試。

希望這篇文章幫你避開了柵極電阻的坑。有問題歡迎留言交流。
