AxxSolder 是一款專為 JBC 系列烙鐵頭（C115、C210 和 C245）設計的開源數字電烙鐵控制器。該項目基于強大的 STM32G431CBT6 微控制器，結合精確的 PID 溫度控制算法，旨在為焊接愛好者和專業工程師提供一個高性能、高定制化的焊接工具解決方案。

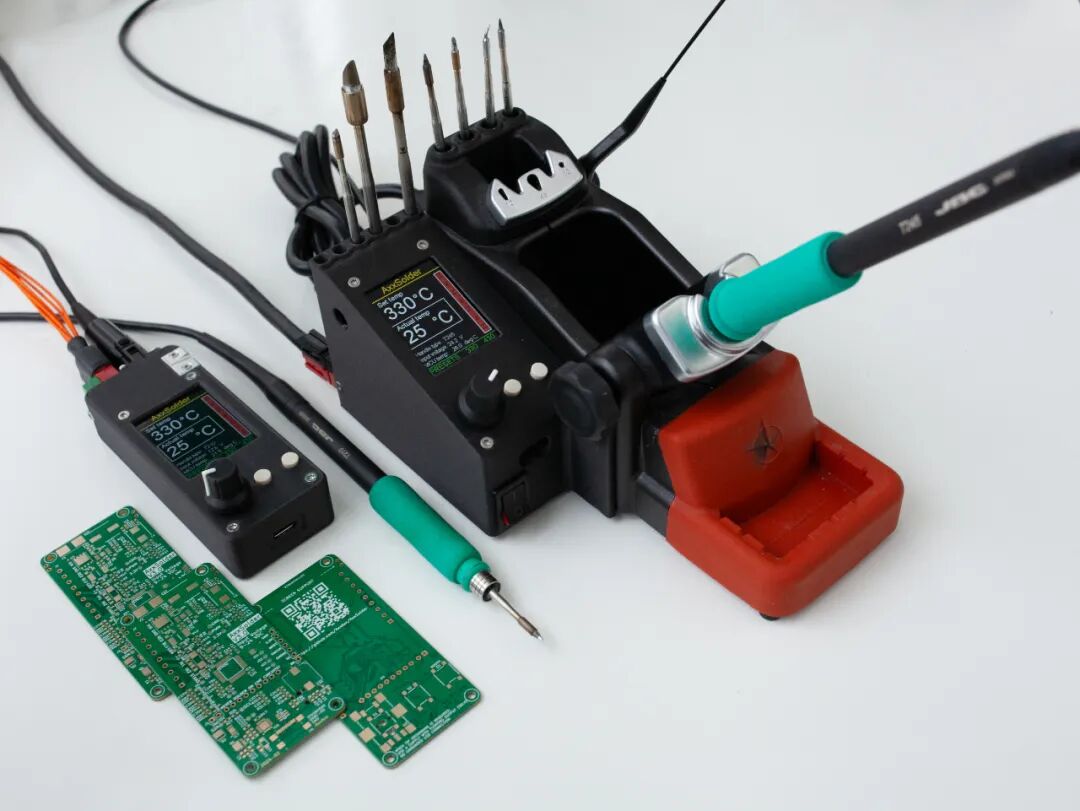

該AxxSolder 提供兩種硬件形態：臺式站臺版（Station）便攜版（Portable），滿足從工作臺固定作業到戶外移動維修的全場景需求。
開源鏈接：https://github.com/AxxAxx/AxxSolder

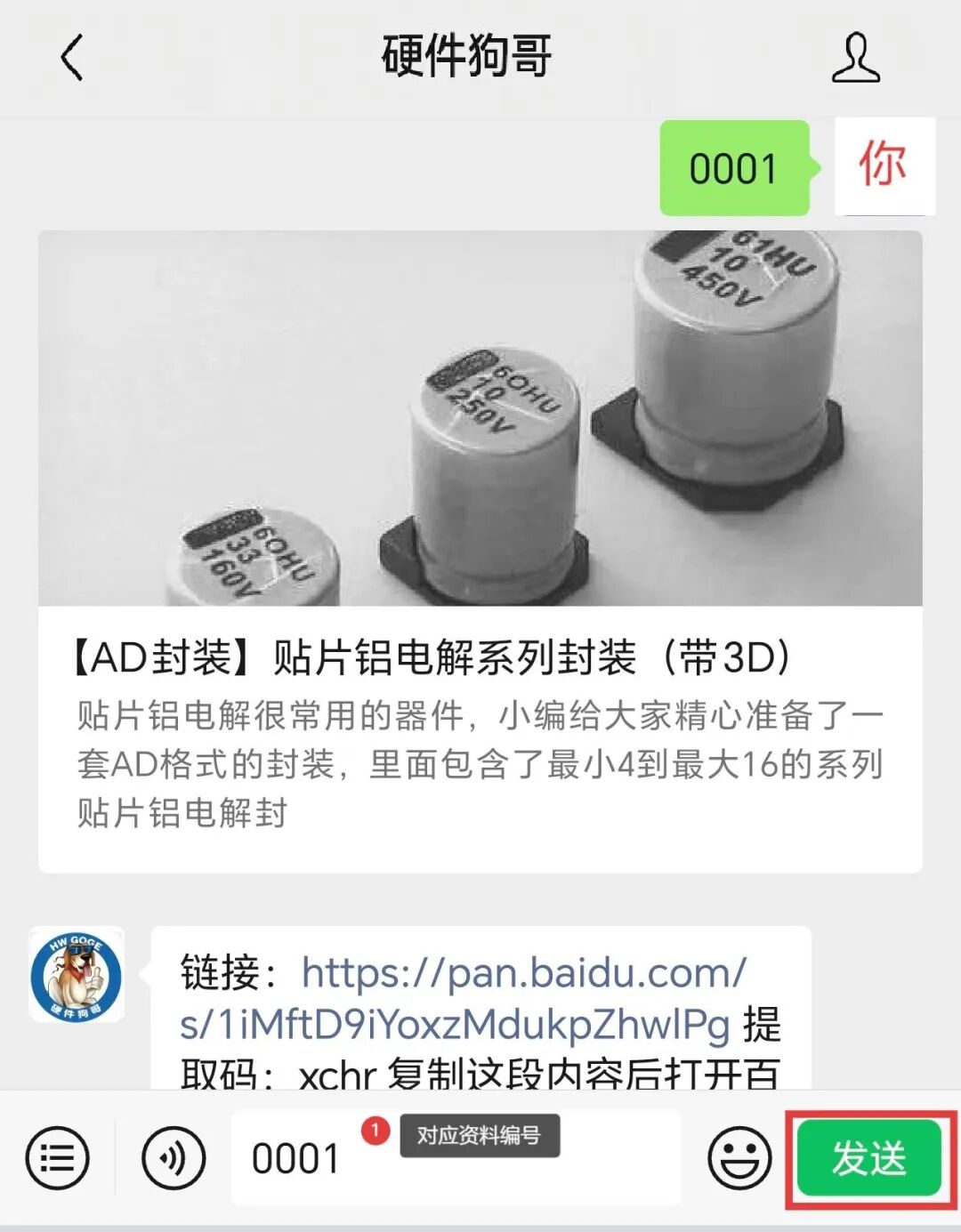

也可以在硬件狗哥公眾號后臺回復編號獲取！
硬件方案介紹
核心硬件特性
1.核心微處理：
采用 STM32G431CBT6 主控，具備出色的處理性能，能夠實現高頻次的溫度采樣與實時 PID 調節，確保烙鐵頭溫度的極速升溫與高精度穩定。
2.靈活的電源輸入：

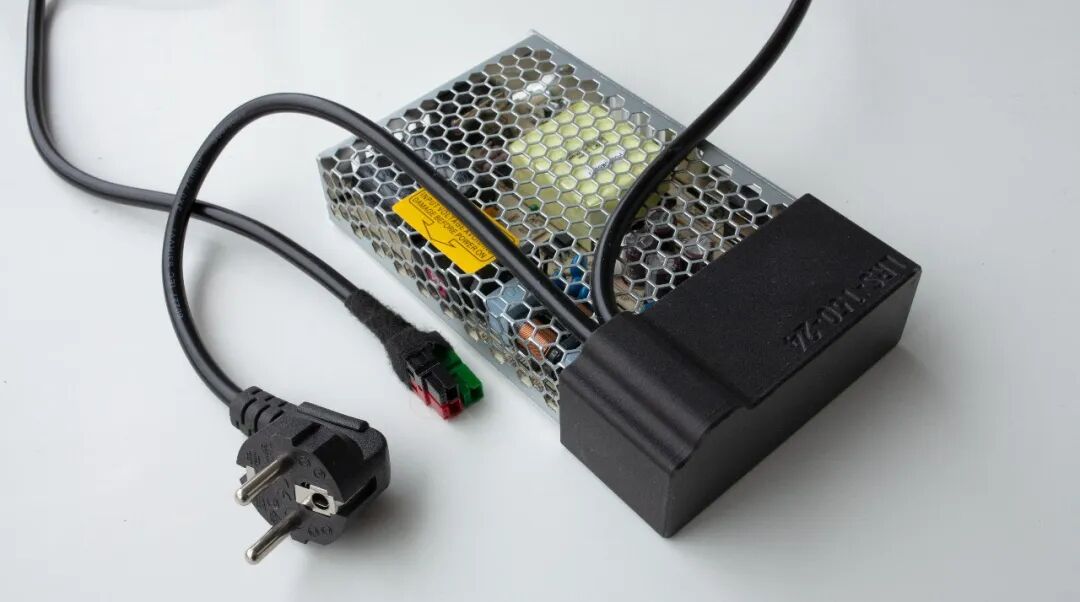

DC 接口：支持 9-24V 寬電壓輸入。推薦使用 24V/150W 以上的電源（如 Meanwell LRS-150-24）以發揮最高性能。
USB-PD 支持：內置 USB-PD 誘騙功能，可自動與充電器協商最高可用電壓。在 USB 供電模式下，系統會自動根據電源功率調整輸出限制，確保操作安全。
3.高分辨率顯示交互：

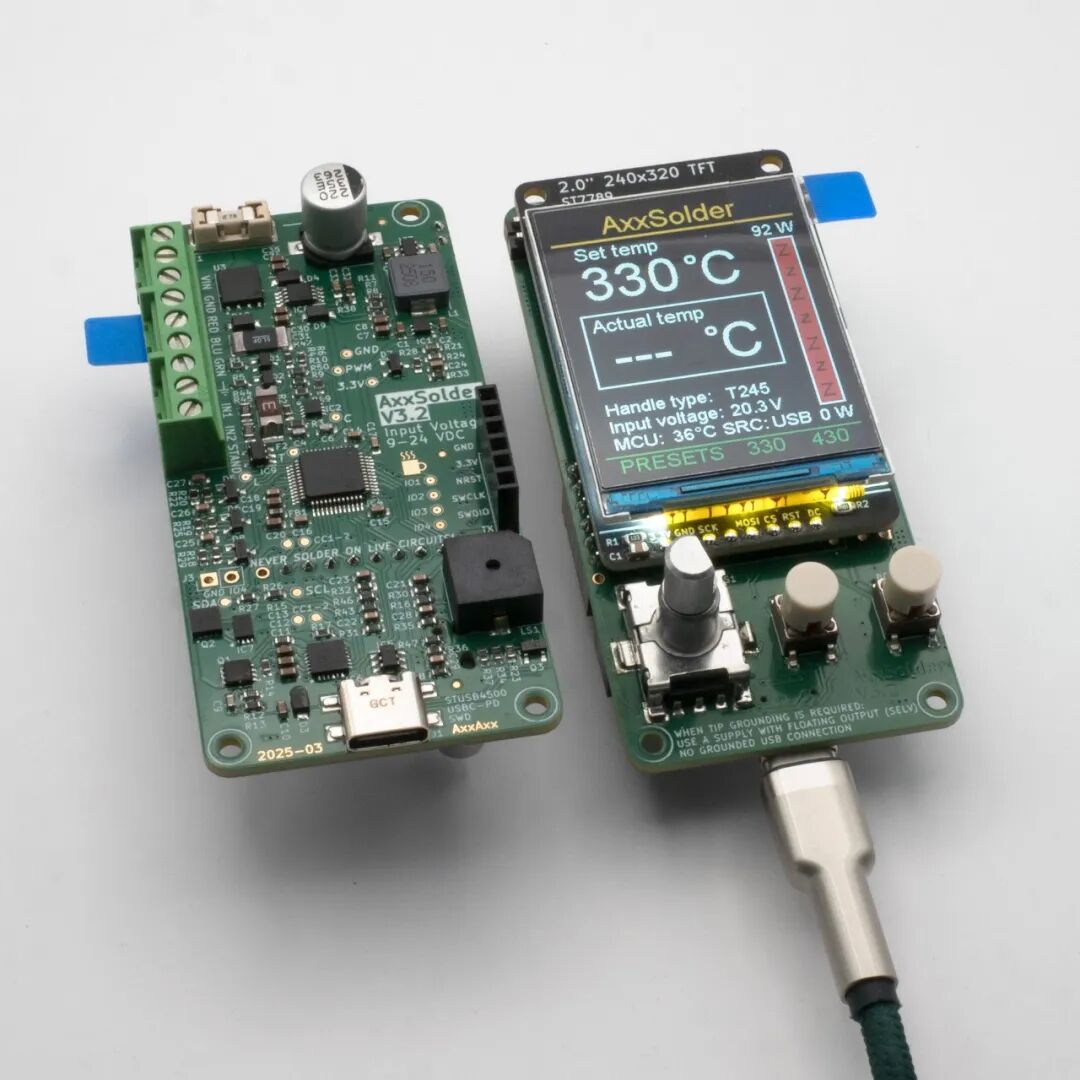

配備 2.0 英寸 320x240 彩色 TFT 屏幕。界面信息豐富，包括：
設定溫度與實時溫度。
實時功率條顯示。
輸入電壓、MCU 溫度及當前手柄型號識別。
運行狀態（Run、Standby、Sleep、Hibernation）動態顯示。
軟件方案特點
軟件特性

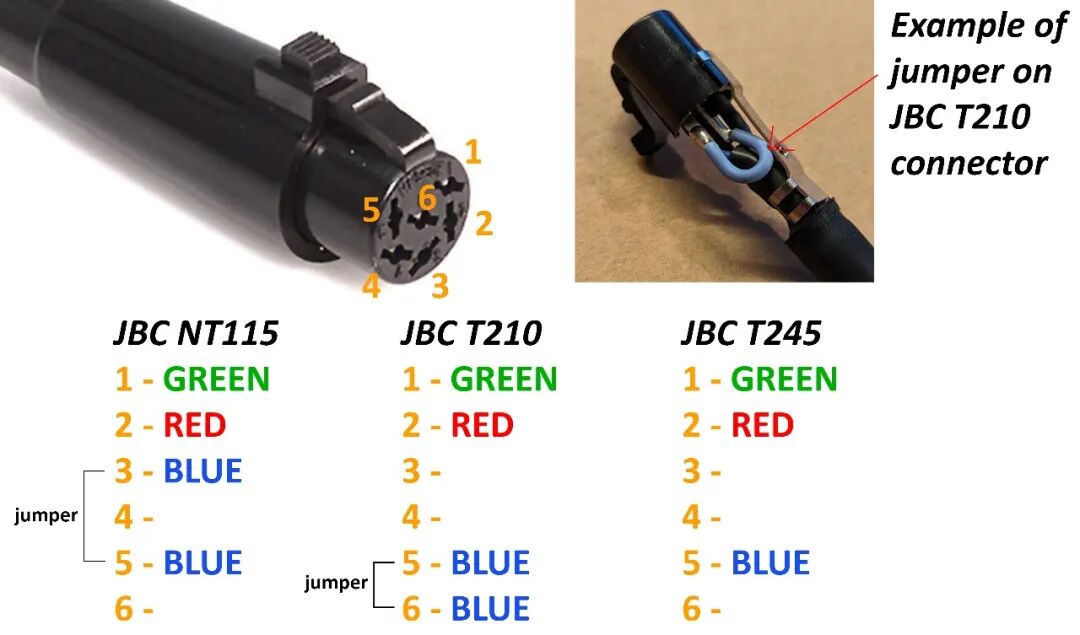

手柄自動識別：系統能夠通過特定的接線定義，自動識別接入的是 C115、C210 還是 C245 手柄，并根據手柄特性自動切換功率限制參數（例如，C245 最高支持 130W，而 C115 為 22W）。
智能功耗管理：
待機（Standby）與休眠（Sleep）模式：當感應到手柄放入烙鐵架時，系統降低溫度以延長烙鐵頭壽命；
長時間不使用則進入深度休眠。
自動關機：在非正常使用狀態下（如長時間忘關機），系統會自動斷電防止意外。
安全防護機制：具備超過 480°C 的過熱保護提醒，并能在檢測到硬件異常時自動關閉輸出。
個性化設置：用戶可通過旋轉編碼器輕松調節溫度，并通過菜單自定義預設溫度、顯示亮度及各種校準參數。
結構設計與版本區分

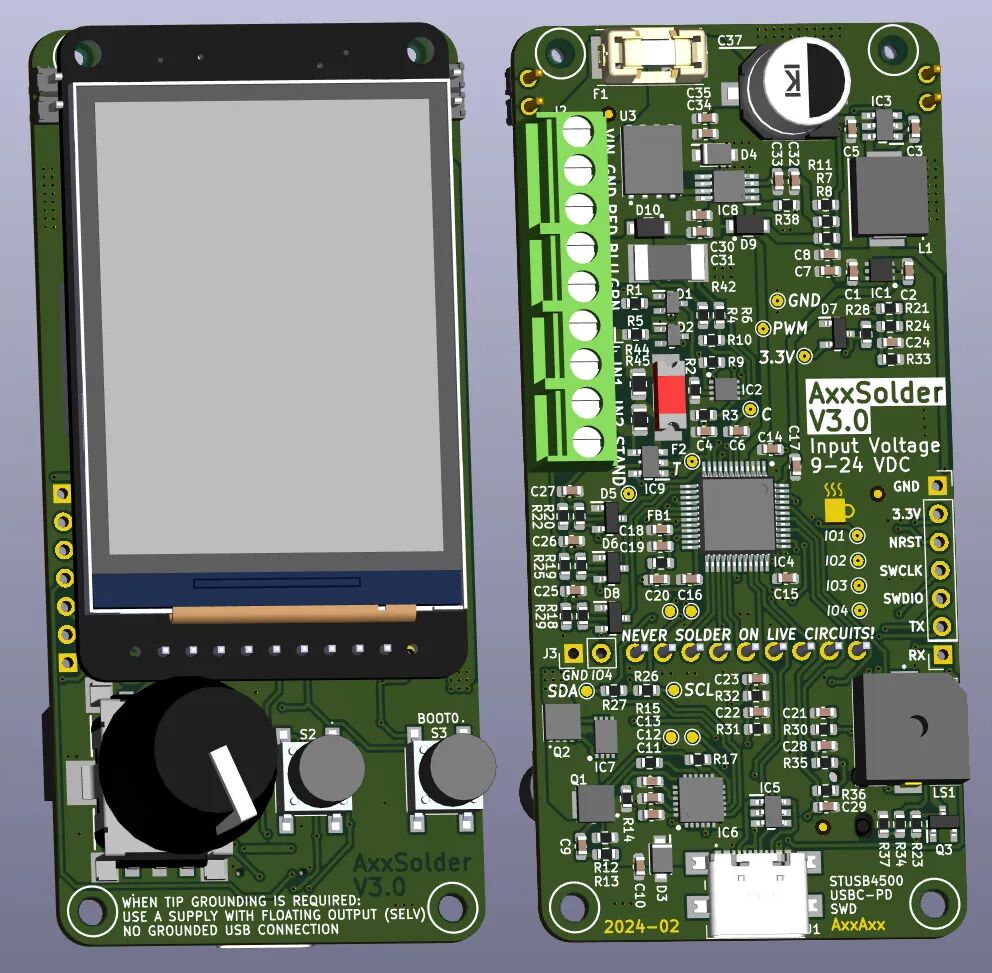

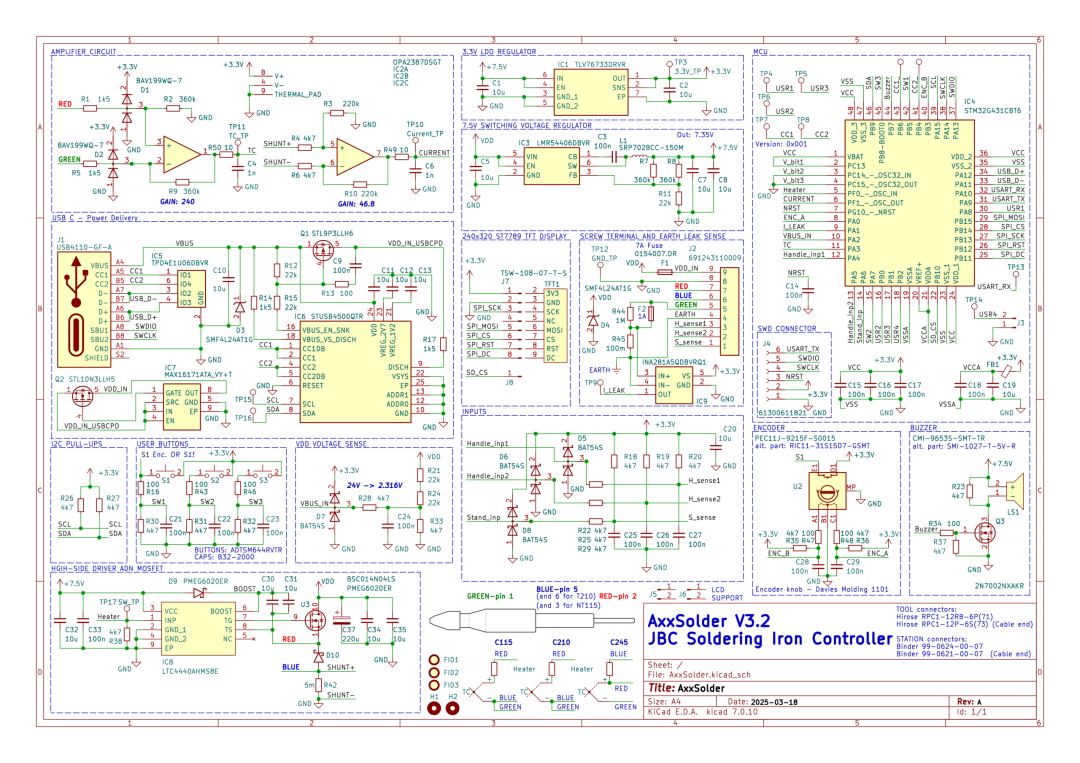

AxxSolder 項目不僅開源了電路（KiCad 設計），還提供了精美的 3D 打印外殼方案。
臺式站臺版（Station）：
適合固定放置在維修臺上，建議配合 JBC 原廠或兼容的烙鐵架使用。其通過外部航空插頭連接，結構穩固，散熱優良。
便攜版（Portable）：
外殼設計更加緊湊，集成了手柄支架功能。它支持直接從鋰電池組（如 3S-6S）或 PD 充電寶供電，是外場維修的理想選擇。
