突破金剛石集成痛點！超薄低溫鍵合打通高功率芯片散熱新路徑

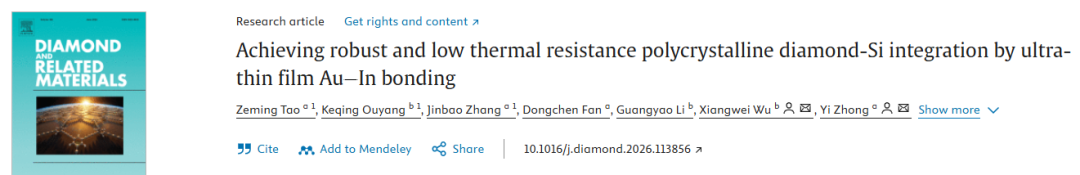

近日，廈門大學團隊提出了一種基于超薄Au-In瞬態液相（TLP）鍵合的多晶金剛石—硅集成技術，實現了低溫條件下的高強度、低熱阻異質集成。相關成果以“Achieving robust and low thermal resistance polycrystalline diamond-Si integration by ultra-thin film Au-In bonding”為題，發表在《Diamond and Related Materials》。

01

面向先進散熱需求的金剛石集成挑戰

金剛石在熱傳導層面具備得天獨厚的性能優勢。對比銅、碳化硅等常規散熱基材，金剛石熱導率高出數倍乃至一個數量級，在 AI 芯片、高速 SerDes 組件、功率器件的近結點散熱場景中具備極高應用價值。

但多晶金剛石規模化落地存在顯著瓶頸：材料原生表面遍布晶界、微凹坑與溝槽等微觀缺陷，即便完成精密拋光，也很難實現原子級光滑表面。當前主流低溫鍵合技術如表面活化鍵合（SAB），對基底表面粗糙度閾值要求控制在 0.5 nm 以內，達標需配套高成本、復雜化精密加工工序。

從現有集成工藝路線來看，外延生長方案可有效壓低界面熱阻，但其加工溫度普遍突破 700℃，與半導體后道（BEOL）制造流程不兼容；銀燒結、焊料鍵合雖可實現低溫加工，卻會生成較厚中間過渡層并伴隨孔隙缺陷，直接推高界面熱阻，削弱散熱性能。

針對這些問題，研究團隊提出利用超薄Au-In瞬態液相鍵合技術，通過液態銦在鍵合過程中的毛細填充作用，提高工藝對表面粗糙度的容忍度，從而實現兼顧熱性能和可靠性的集成方案。

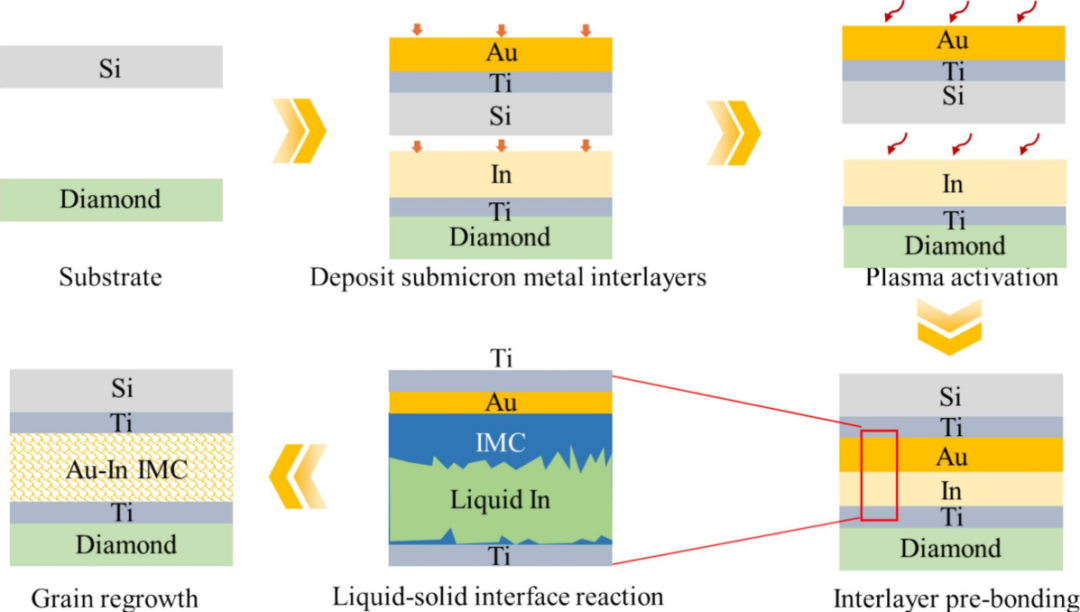

鍵合工藝流程

02

超薄金銦低溫鍵合工藝：達成金剛石與硅基器件高品質低溫集成

該研究提出一套 Ti/Au、Ti/In 復合金屬薄膜鍵合體系，搭配氬等離子體表面活化預處理，可在 200℃及以下低溫完成金剛石與硅基襯底鍵合。

技術核心機制依托銦的低熔點特性：溫度升至 156℃時銦熔化為液相，在外加壓力作用下充分填覆多晶金剛石表面晶界、微坑等微觀凹缺陷，同時與金發生瞬態液相冶金反應；持續原子互擴散后，界面生成以 AuIn?金屬間化合物為主體的致密互連層。

微觀檢測證實，鍵合界面無明顯空洞，金、銦元素擴散充分，形成完整連續的 AuIn?反應相。液態銦的缺陷填充效果與超薄金屬層結構設計，是構筑無缺陷優質界面的兩大核心條件。

03

兼顧低熱阻與優異機械可靠性

力學測試數據顯示，該鍵合結構平均剪切強度 21.45 MPa，峰值可達 24.7 MPa，遠超 MIL-STD-883G 軍工封裝強度規范標準，機械可靠性充足。采用時域熱反射（TDTR）表征界面導熱性能，金剛石 - 硅復合界面總熱阻低至 0.211 mm2?K/W，相較銀燒結、錫銀焊料、金錫焊料等傳統低溫鍵合方案，熱傳導性能優勢突出。優異熱阻表現來源于雙重優勢：其一，AuIn?金屬間化合物自身導熱性能優良；其二，整套互連層厚度控制在亞微米級別，對比傳統焊料數十微米厚的中間層，大幅縮短熱傳導路徑，削減界面附加熱阻。

04

面向高功率芯片散熱的產業化可行新技術

團隊搭建高功率 MOSFET 熱仿真模型驗證工程價值：在 5 W/mm2 功率密度工況下，搭載該金剛石散熱襯底后，器件峰值結溫由 100℃降至 63℃，降溫幅度 37℃，散熱改善效果顯著。

該 Au-In 低溫鍵合工藝適配現有半導體生產線，同時平衡量產適配性、結構強度與散熱性能，為 AI 芯片、高性能計算、大功率電力電子器件的金剛石散熱集成提供全新工程化方案。

研究并未一味追求實驗室極限低熱阻指標，而是統籌工藝溫度、生產成本、界面耐久度與導熱表現四大維度，完成綜合性能最優解，為多晶金剛石落地先進封裝、芯片熱管理產業化打通全新技術路徑。
