2024年，全球扇出型面板級封裝（FOPLP）與玻璃基板封裝（GSP）市場的總規模約為6.5億美元。這個數字在半導體行業算不上顯眼——臺積電一個季度的資本支出就遠超于此。

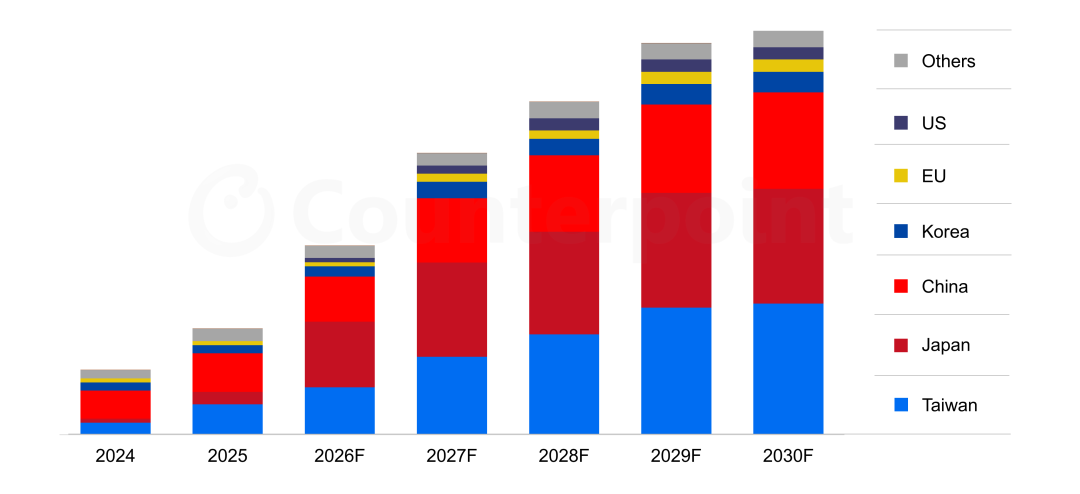

然而，根據Counterpoint Research最新發布的報告，到2030年，這個市場的規模將膨脹至超過81億美元。
六年時間，超過12倍的跨越，年復合增長率之驚人，足以讓任何關注半導體產業的人停下腳步。這背后，究竟發生了什么？
傳統芯片封裝使用的是圓形晶圓——硅片是圓的，封裝就在圓形的基板上進行。這聽起來天經地義，但問題在于：圓形的晶圓在矩形面板上排版時，邊角區域不可避免地被浪費。
FOPLP（扇出型面板級封裝） 的核心創新就是“化圓為方”——用方形面板取代圓形晶圓作為封裝基板。這一改變帶來的效率提升堪稱革命性，方形面板的面積利用率高達95% ，而傳統圓形晶圓僅有不到85%。在相同的面積下，F(xiàn)OPLP的面板能比12英寸晶圓多容納1.64倍的芯片。也就是說，單次可封裝的芯片數量大幅增加，成本預計可節省約20%至30% 。
如果說FOPLP解決的是“形狀”問題，那么玻璃基板封裝（GSP） 解決的是“材料”問題。
目前主流的封裝基板大多采用有機材料（如樹脂類）。但隨著AI芯片越來越復雜、晶體管越來越多，有機基板開始“撐不住了”。AI處理器動輒上千億晶體管，運行時發熱巨大，有機材料在高溫下容易膨脹變形，導致芯片翹曲、連接失效。
玻璃基板的優勢恰恰體現在這里。與有機材料相比，玻璃具有三大核心優勢：熱穩定性、機械強度和更高的互連密度。玻璃的熱膨脹系數僅為3-5 ppm/°C，而有機基板高達15-20 ppm/°C——這意味著在高溫環境下，玻璃基板的形變要小得多。此外，玻璃基板能夠?qū)崿F(xiàn)比有機基板高50%的芯片密度，其通孔間距可降至不足100微米，使芯片間的互連密度增加十倍。
那么，誰在為這81億美元的市場買單？答案是AI和高性能計算（HPC） 。
據Counterpoint Research最新報告預測，到2030年，AI和HPC應用將占FOPLP市場總收入的45.6%。AI加速器和先進計算處理器的普及，正在推動對更高互連密度、更好熱性能和更大封裝尺寸的封裝解決方案的需求。
英偉達的AI芯片、各大云廠商的自研算力芯片、自動駕駛的計算平臺——這些芯片的共同特點是：晶體管數量爆炸式增長、功耗持續攀升、對封裝的要求越來越高。傳統的封裝方式已經跟不上算力狂奔的步伐，F(xiàn)OPLP和玻璃基板正是在這個節骨眼上走到了舞臺中央。
臺積電正在開發其CoPoS（Chip-on-Panel-on-Substrate） 平臺，目標在2028年底至2029年初實現量產。英特爾、三星電機、日月光和力成科技也在積極擴展各自的玻璃基板和面板級封裝計劃。這場競賽的參與者，幾乎囊括了全球半導體的全部頭部力量。
市場前景令人振奮，但技術挑戰同樣不容忽視。面板尺寸標準化、Through-Glass Via（TGV）工藝一致性和制造可擴展性等因素，將繼續影響商業化的速度。
此外，翹曲問題也是攔路虎。芯片、銅、玻璃三種材料的熱膨脹系數不一樣，如果中間沒有足夠強的附著與緩沖層，就會出現翹曲、微裂紋，最終變成良率問題，甚至導致電性失效。多層異質材料堆疊下的熱膨脹系數不匹配，可能在制程中引發翹曲，進而影響曝光對位精度與整體良率。
京東方玻璃基封裝載板的量產估計要到2028年。臺積電的CoPoS預計2027年進入試產，2028年下半年正式量產。這些時間表說明，從技術突破到大規模商業化，仍有不短的路要走。
因此，從6.5億美元到81億美元，表明FOPLP和玻璃基板封裝市場正站在爆發的前夜。AI的算力渴求、HPC的性能競賽、Chiplet架構的普及——多重力量交織在一起，推動著一場封裝技術的深刻變革。
然而，技術的突破從來不是一蹴而就。TGV的精度、面板的翹曲、良率的爬坡、標準的統一——每一個挑戰都需要產業鏈上下游的協同攻關。正如報告所言，持續的生態系統合作和技術發展，才是支持更廣泛應用的根本保障。
