仿真技巧 | Ansys SIwave中使用IBIS模型進行DDR仿真的方法

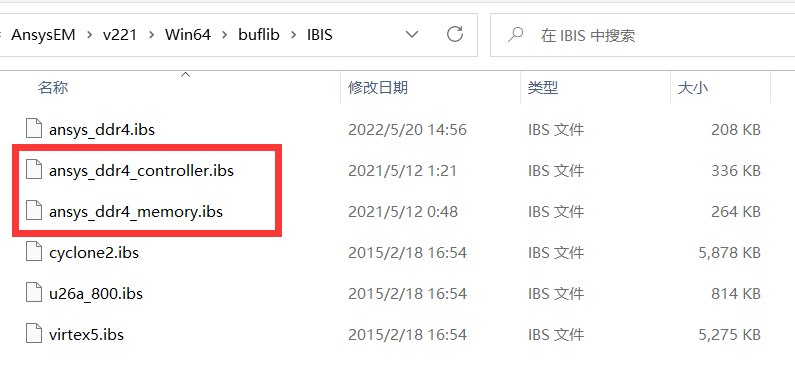

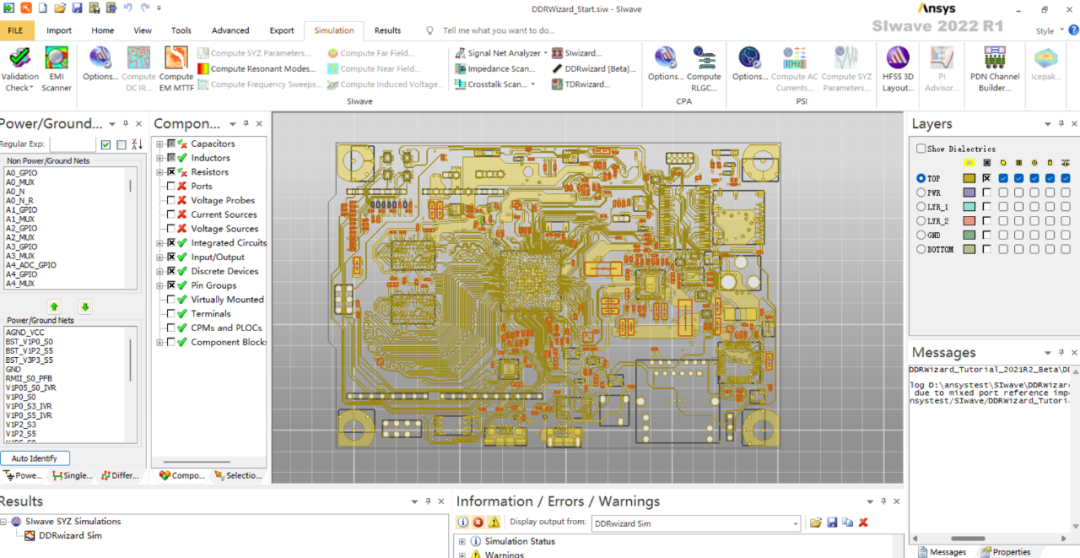

仿真需要微處理器和內存顆粒，關注的信號網絡包括DQ、DQS、Clock以及Address。仿真開始前，需要將IBIS文件復制到IBIS-Driven的驅動目錄下，該目錄默認路徑是：C:\Program Files\AnsysEMv221\Win64\buflib\IBIS，完成之后打開.siw文件：某電子產品的幾何模型如下圖所示。

2、信號分組

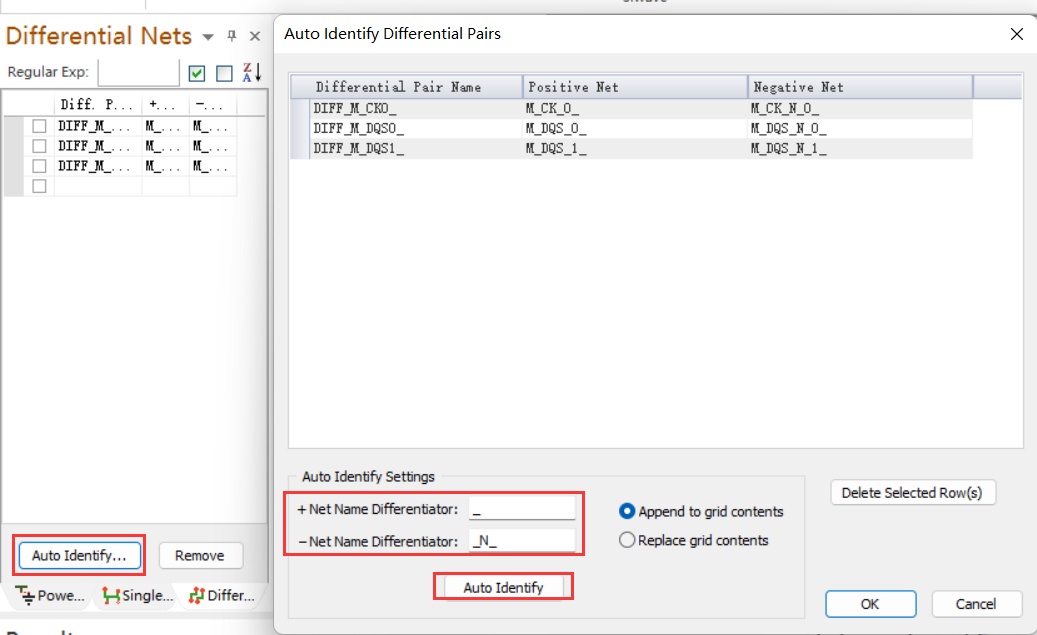

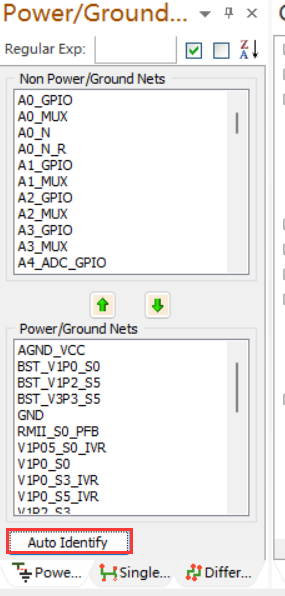

首先為信號分組，先在Power/Ground欄下點擊Auto identify自動識別電源地信號線，然后點擊Differential nets欄，識別差分對信號，點擊Auto identify進入設置窗口，分別輸入識別差分信號+和-的對應符號，點擊Auto identify。

3、進入DDR仿真工作流程

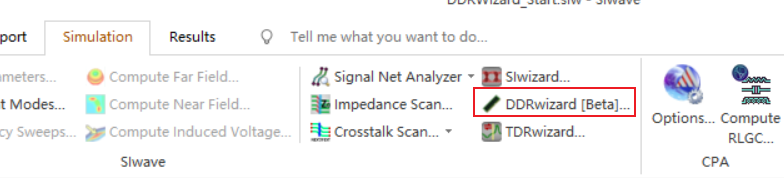

設置好之后點擊Simulation菜單欄下的DDR wizard按鈕，進入到DDR仿真工作流程。

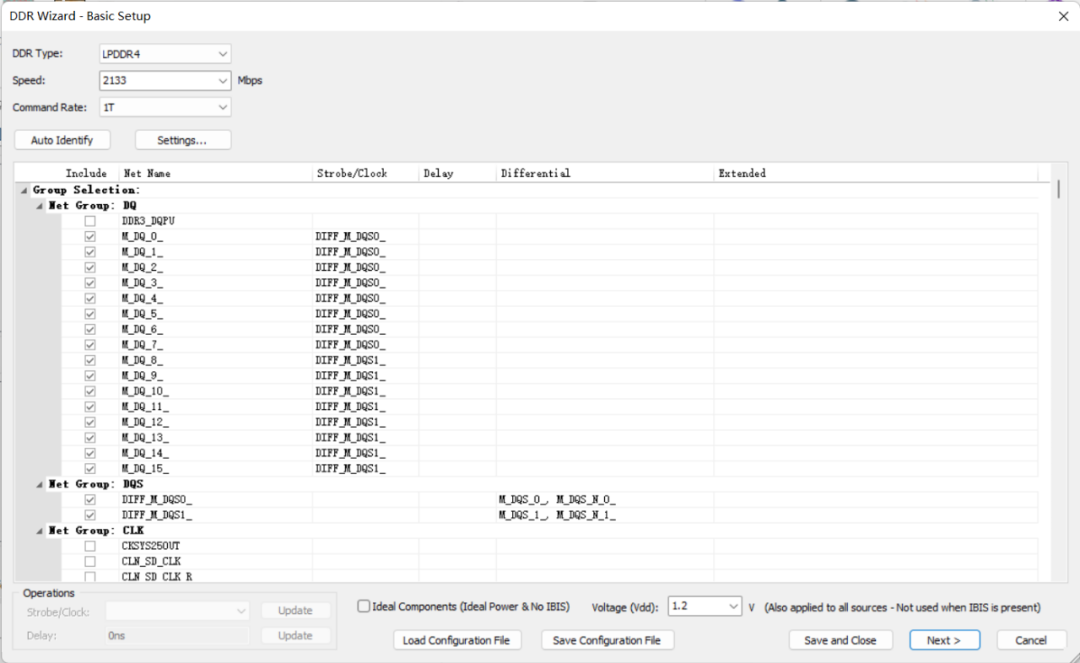

4、DDR Type下拉菜單可以選擇對應的信號接口，目前支持從DDR3 到GDDR6等多種接口。然后選擇對應的信號速率，勾選需要仿真的信號以及對應的DQS和時鐘。（若不使用IBIS模型，可勾選底部Ideal Components。）

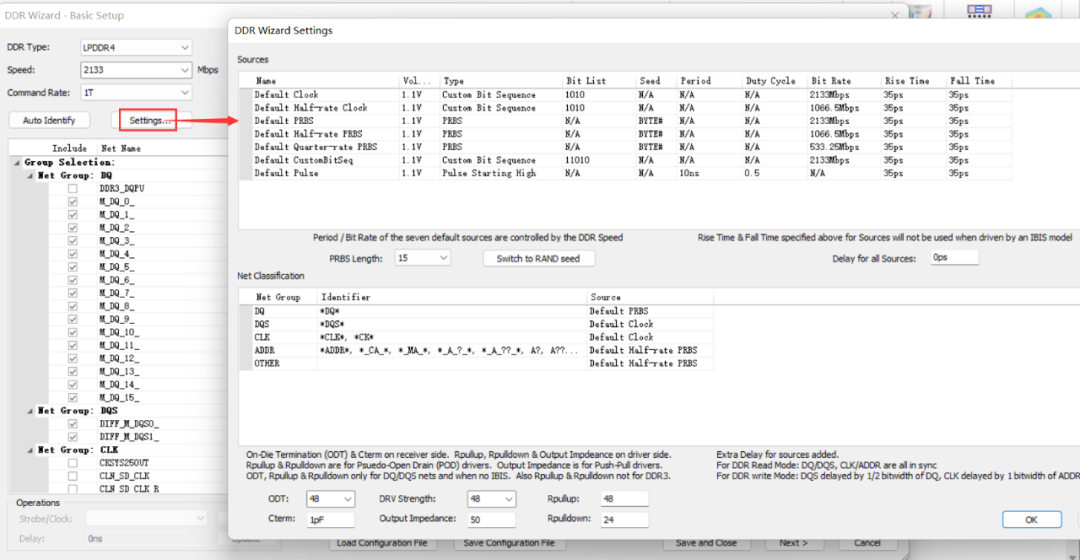

5、點擊Settings進入如下窗口，將ODT和DRV長度設置為48，點擊OK。設置完成后點擊Next進入下一流程：

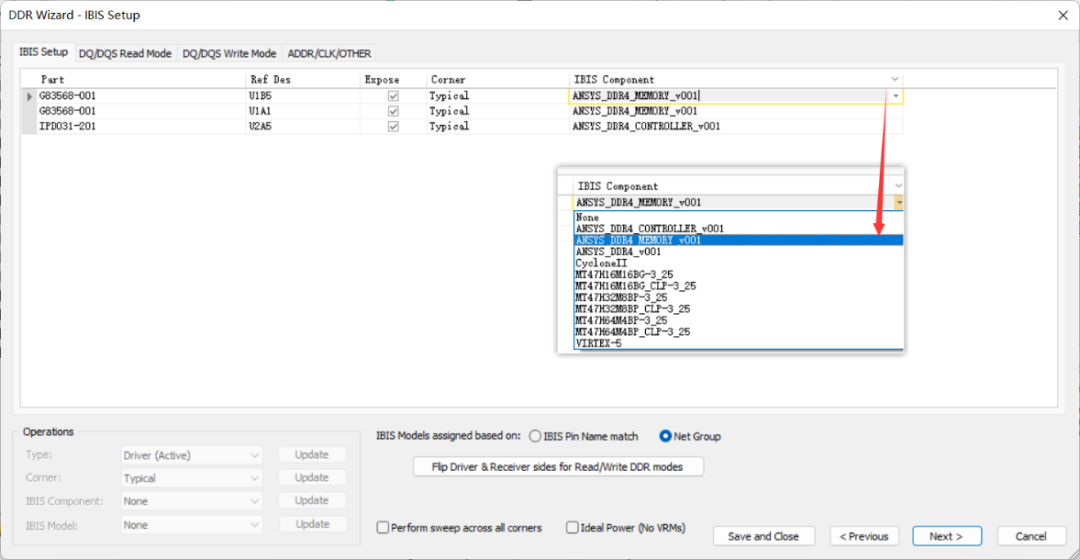

6、在IBIS Setup欄的IBIS Component下拉列表中選擇對應的IBIS模型：

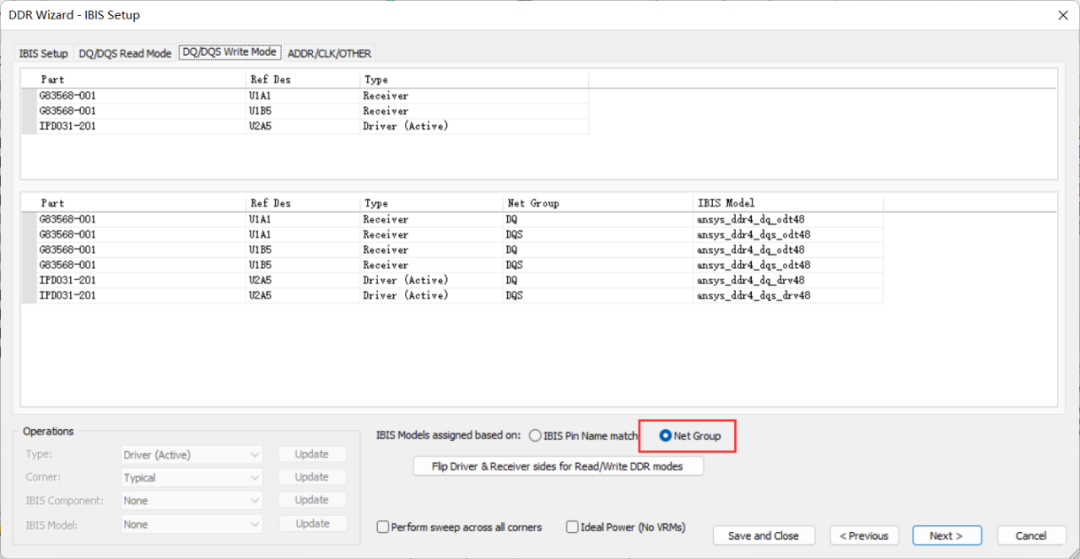

點擊DQ/DQS Write Mode欄，將IBIS模型的分配方式改為Net Group：

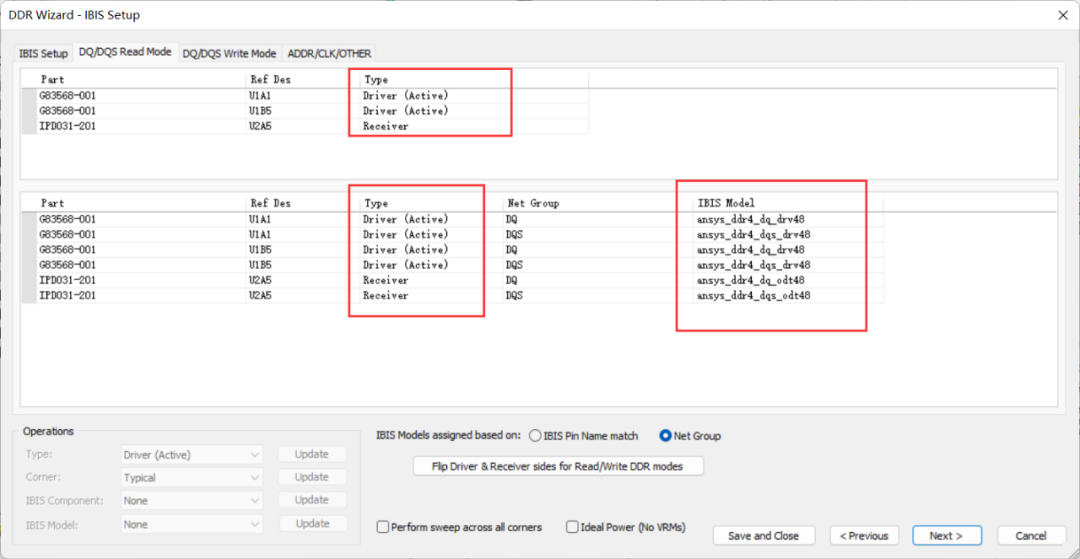

點擊DQ/DQS Read Mode欄，修改器件類型和IBIS模型信息，如下：

7、然后設置電源，有兩種方式可選：理想電源和非理想電源。理想電源設置簡單，仿真速度也更快，但不包含SSO噪聲和PDN阻抗信息；非理想電源仿真時間長，仿真結果包含SSO噪聲和PDN阻抗，對于Drivers必須使用IBIS模型。接下來介紹使用非理想電源仿真的方法。

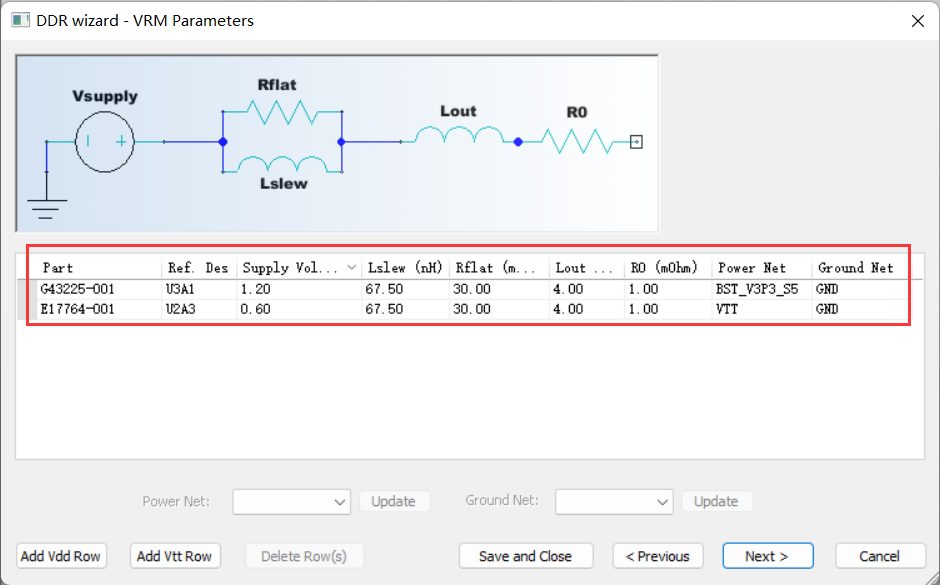

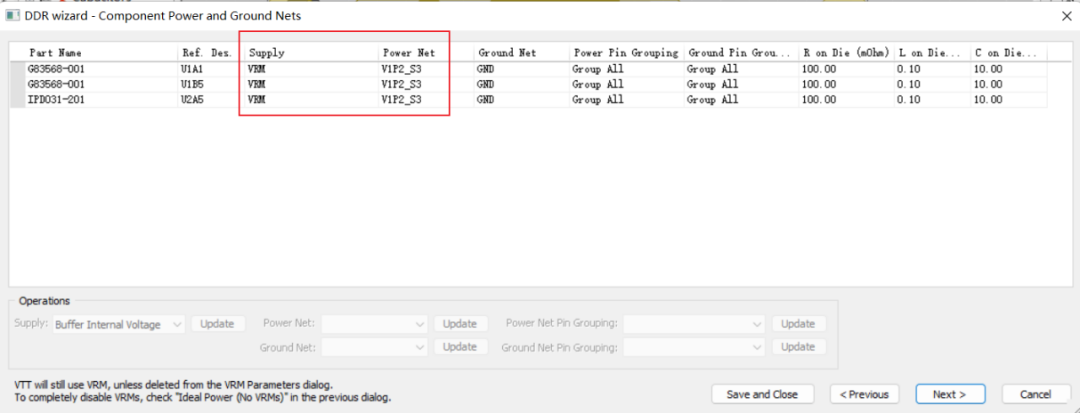

點擊Next進入到VRM參數設置窗口，構建VRM模型。VDD選擇G43225-001，電源線改為BST_V3P3_S5，VTT選擇E17764-001。點擊Next。

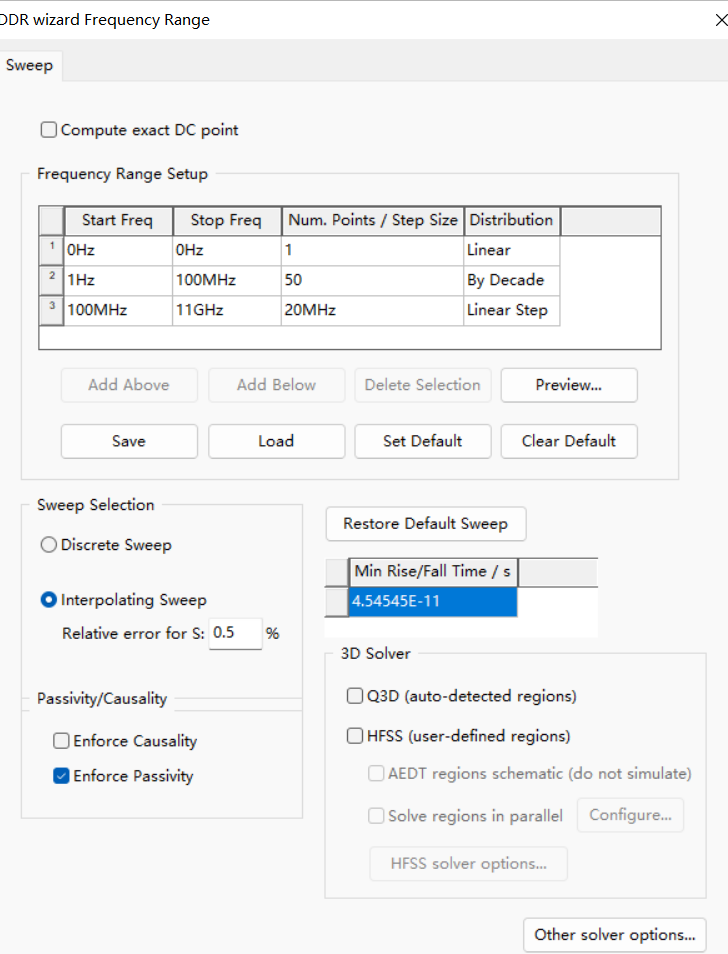

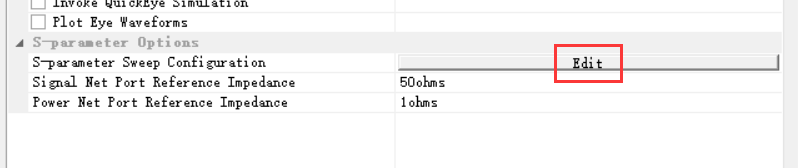

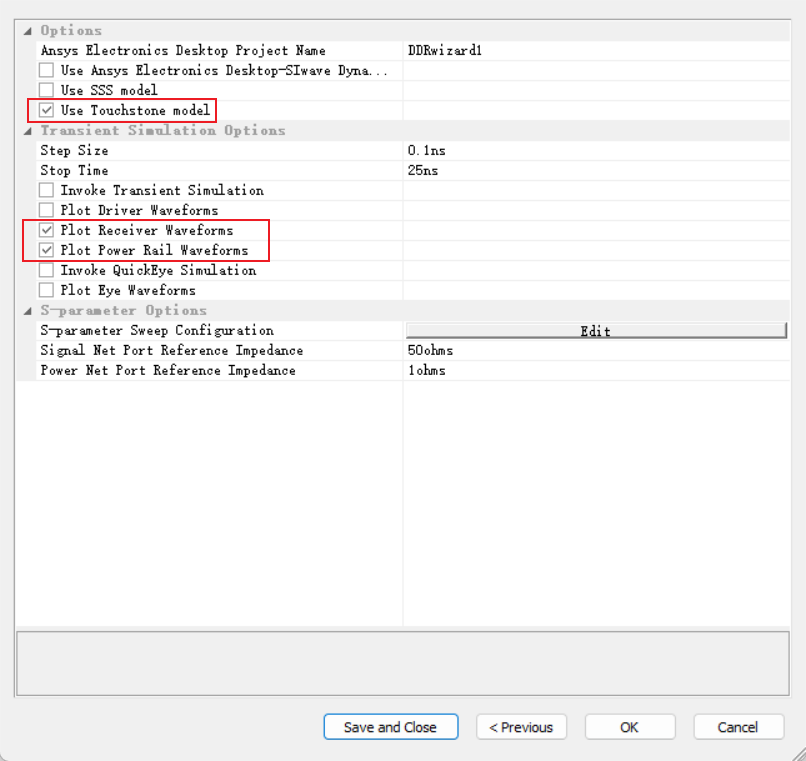

8、進入到仿真設置窗口：勾選Use Touchstone model，勾選Plot Receiver Waveforms和Plot Power Rail Waveforms。然后點擊Edit按鈕設置S參數掃描頻率，設置好點擊OK退出。

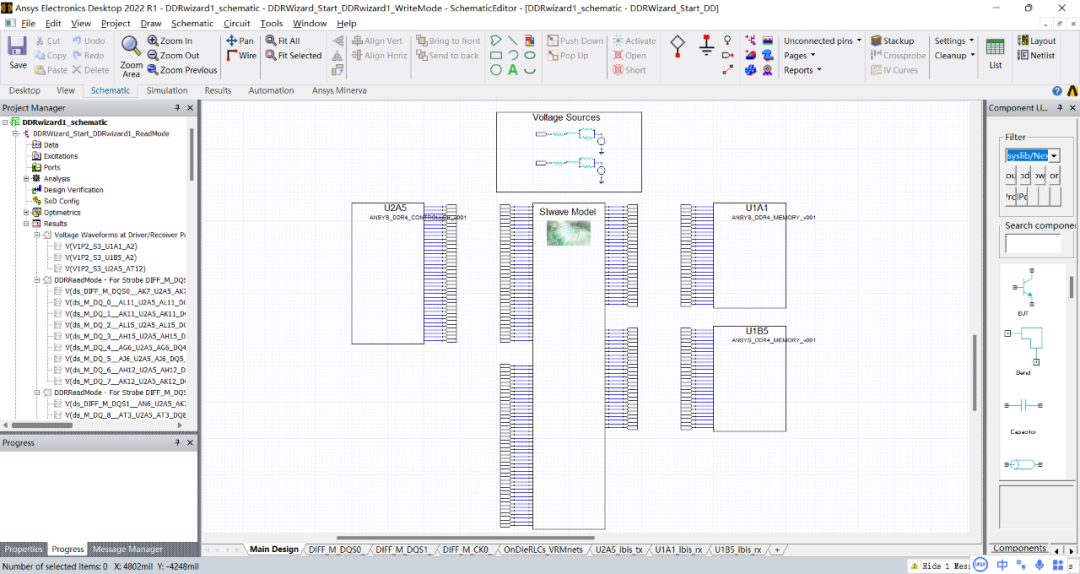

9、在DDR wizard窗口點擊OK開始仿真，仿真完成后會提取出S參數，并自動轉到AEDT界面生成Schematic。

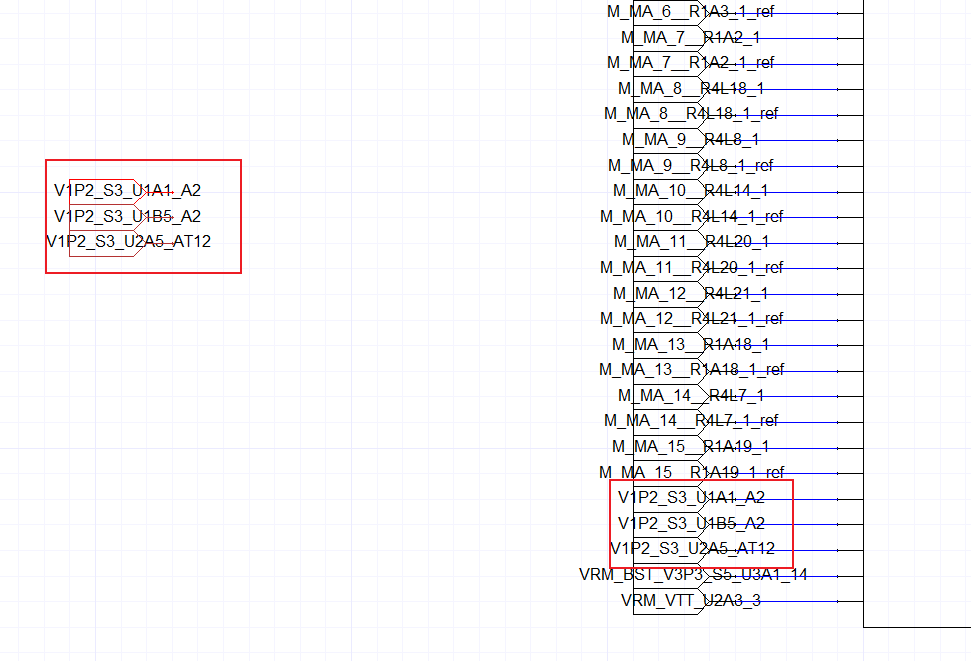

為了避免不必要的PDN噪聲，需要添加電容，將代表電源的三個引腳的復制到旁邊，然后在Component Libraries中選擇電阻和電容添加到電路圖。

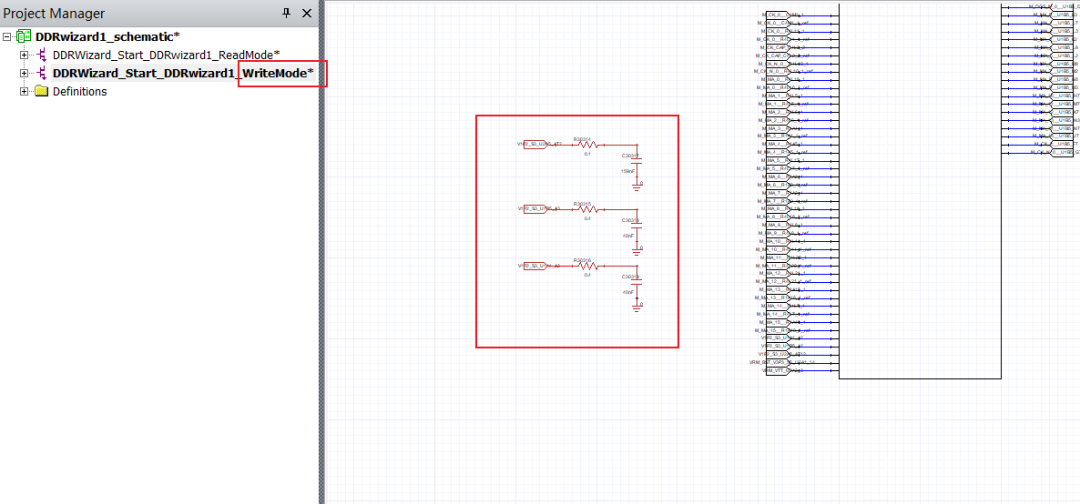

然后將新繪制的電路圖復制到Write Mode的Schematic中：

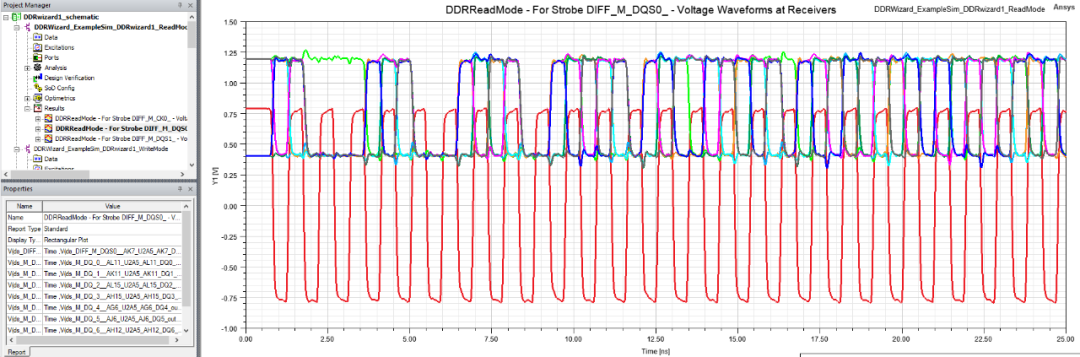

10、在DDR wizard窗口點擊OK開始仿真，仿真完成后會提取出S參數，并自動轉到AEDT界面生成Schematic。對于Read Mode和Write Mode設計，分別右鍵點擊Analysis，選擇Analyze，運行仿真。仿真完成后即可在Result中查看仿真結果。
