導語

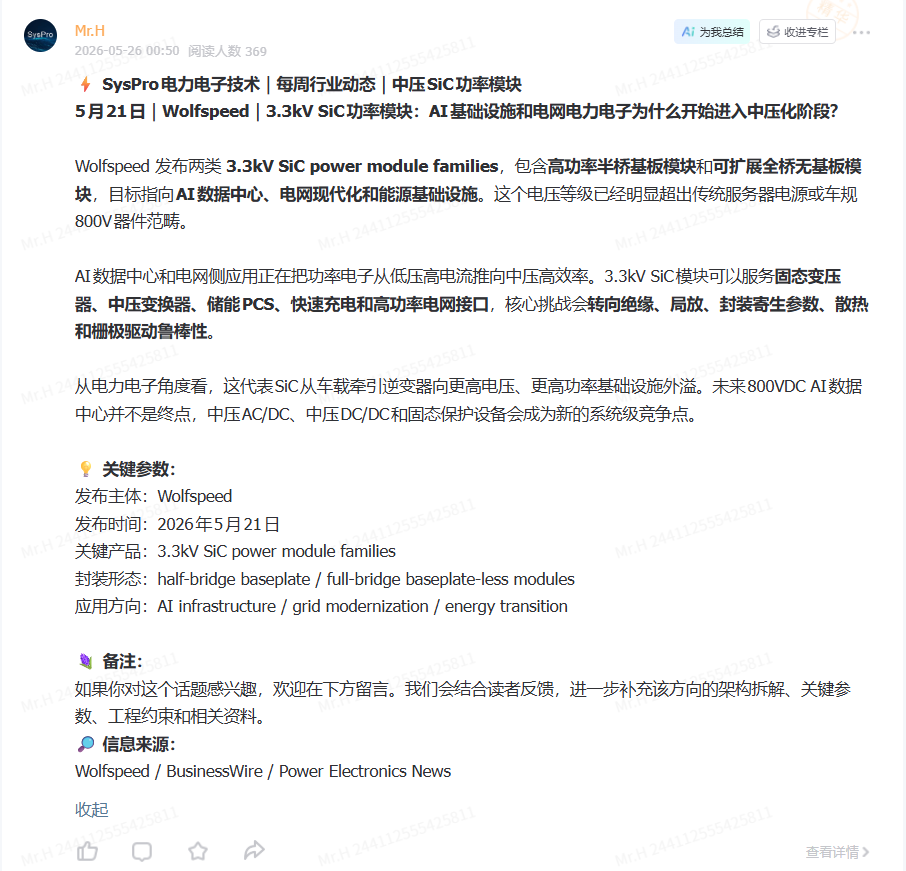

5月末，星球「每周行業動態」專欄中一篇名為"3.3kV SiC功率模塊：AI基礎設施和電網電力電子為什么開始進入中壓化階段？"引起了大家的興趣和討論，本文應星友要求，做的深度拓展解析，希望有所幫助。

圖片來源：SysPro電力電子技術

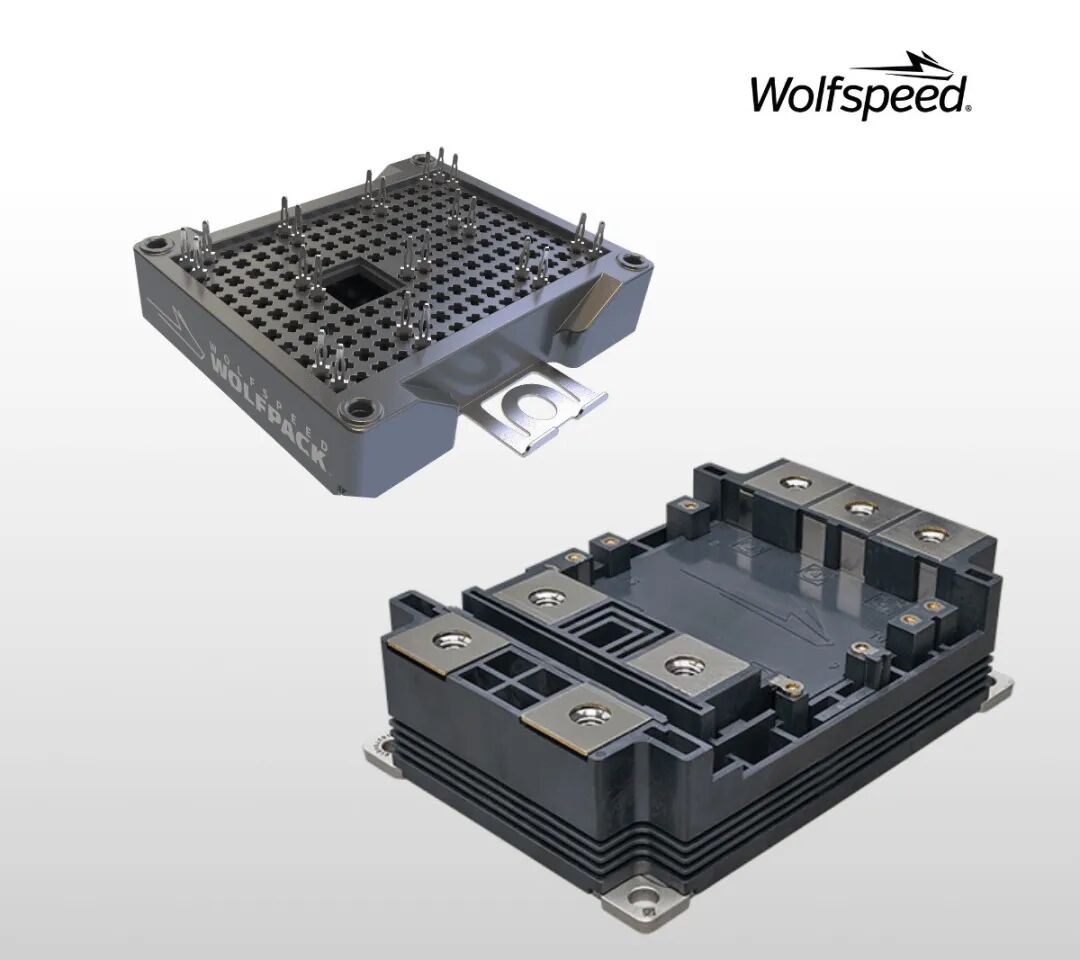

5月21日，Wolfspeed發布兩類3.3kV SiC Power Module Families：一類是面向高功率應用的半橋帶基板LM模塊，另一類是可擴展的全橋無基板WolfPACK模塊。這個動作最值得我們關注的地方：不是“又多了一個SiC模塊”，而是AI基礎設施、電網現代化和能源基礎設施正在把功率電子從低壓大電流，推向更高電壓、更高效率、更強系統集成的中壓階段。

圖片來源：Wolfspeed｜最新發布的3.3kV SiC功率模塊

開始拆解這套wolfspeed方案之前，我們先把背景放清楚。

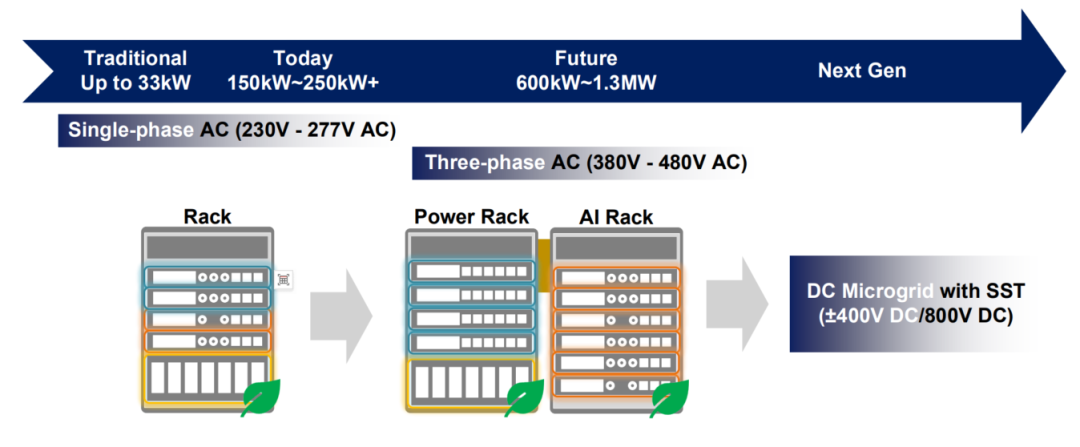

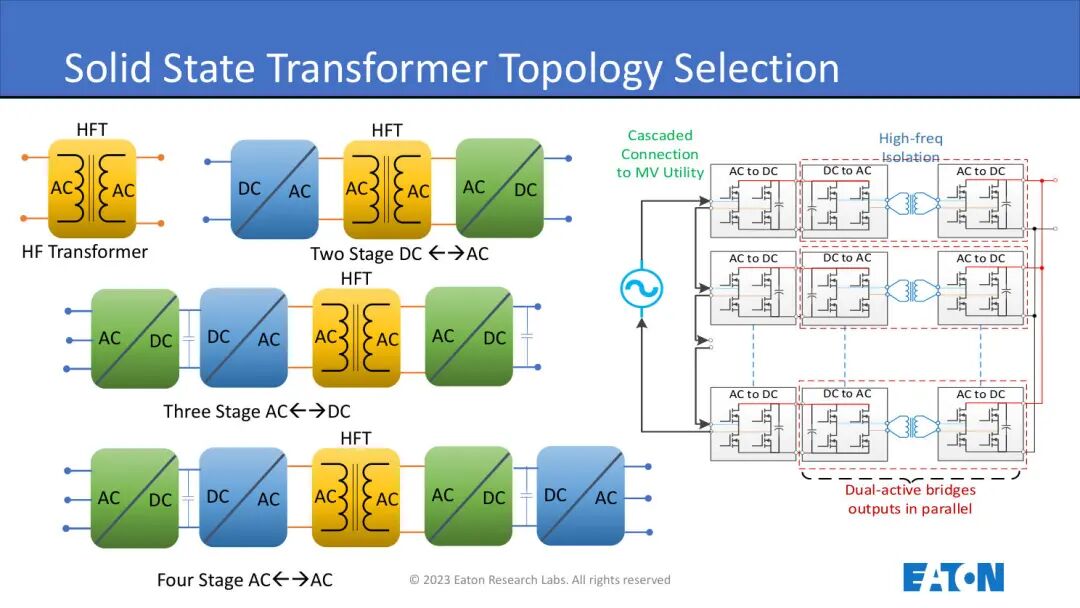

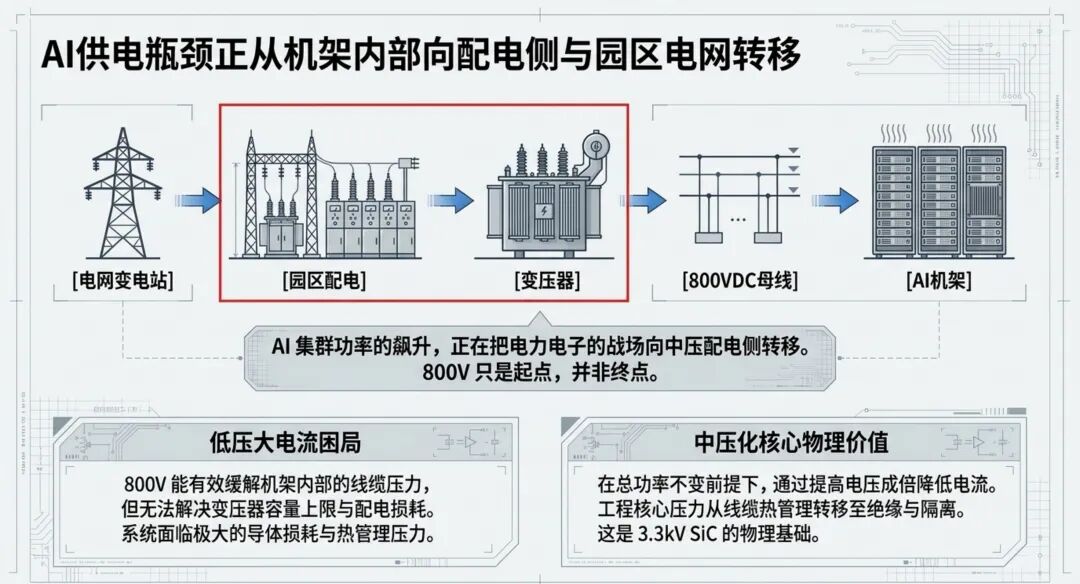

傳統服務器電源和車規800V功率器件，解決的是相對低壓側的效率和功率密度問題；但AI數據中心的供電瓶頸已經開始向園區級、配電級和機架級之間的能量變換鏈路轉移。因此，未來不只是AI服務器內部要提升效率，從中壓電網到800VDC母線、從SST固態變壓器到中壓DC/DC、從儲能PCS到快速充電和高功率并網接口，都會需要更高耐壓、更低損耗、更高頻率的功率器件平臺。

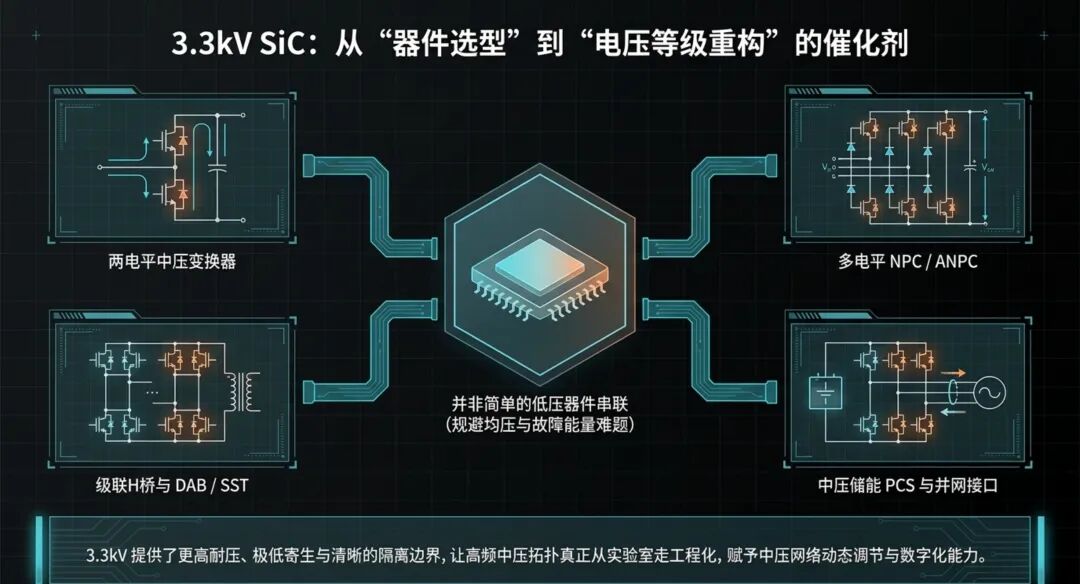

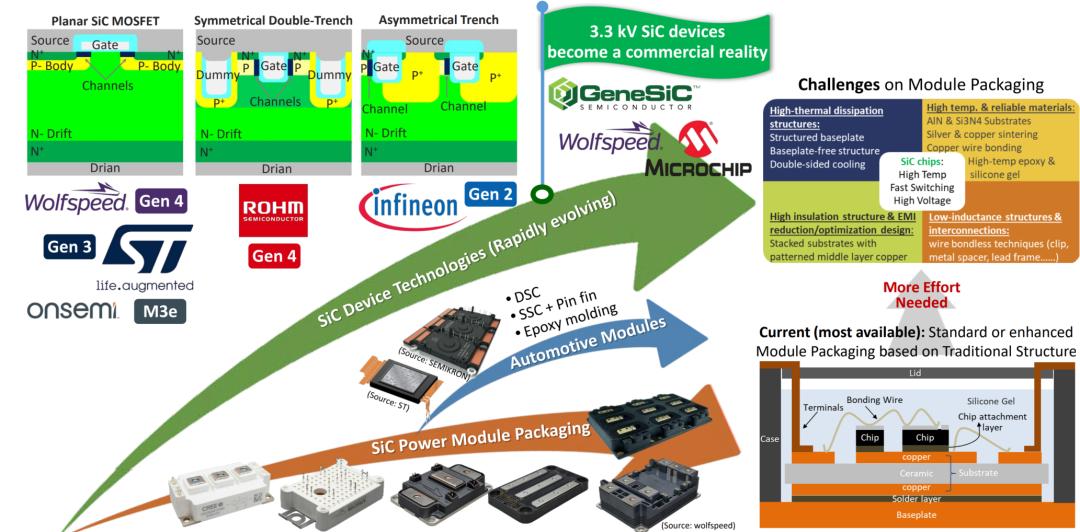

圖片來源：SysPro | 3.3kV SIC的增量應用

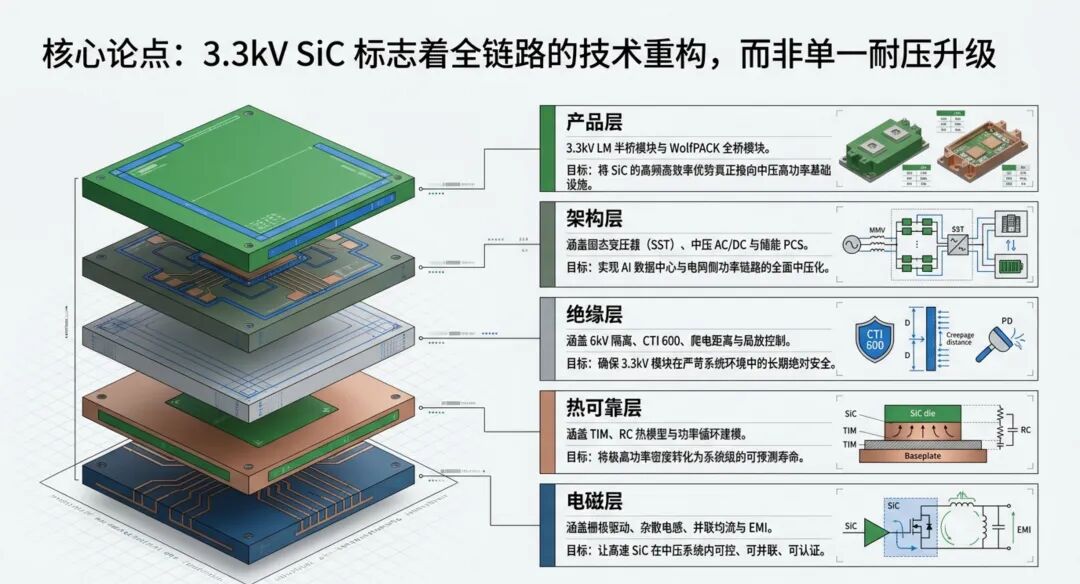

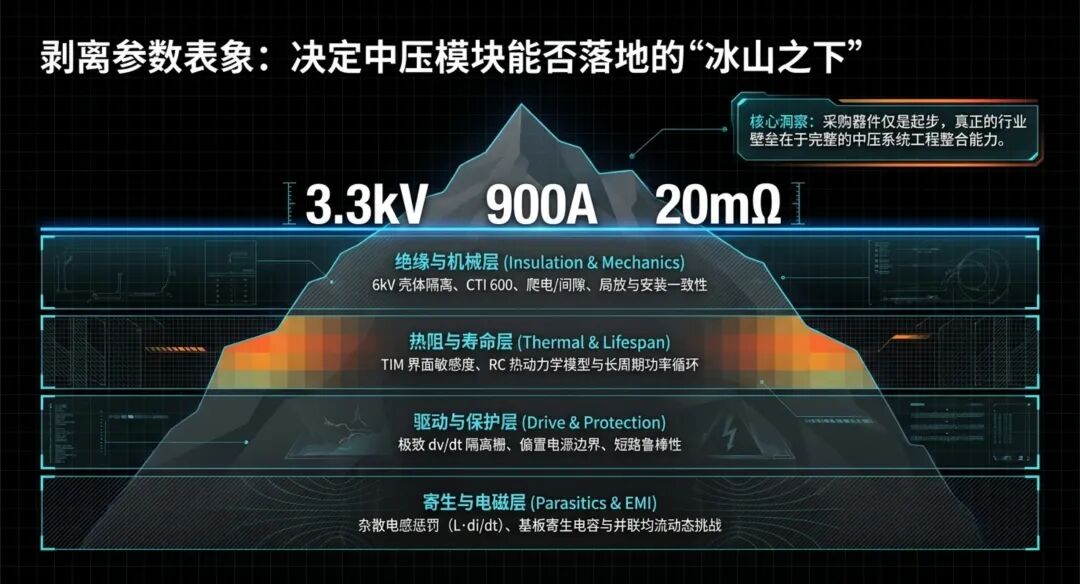

所以，今天我們聊的內容不會只聚焦于3.3kV、900A、20mΩ這些孤立參數，而是把Wolfspeed這次發布放進一條系統演進線里：AI負載增長帶來供電瓶頸，供電瓶頸推動架構中壓化，中壓化又把SiC模塊的競爭點從芯片本體，推向封裝、絕緣、局放、熱界面、RC熱模型、柵極驅動、寄生電感、并聯均流、基板電容和EMI。

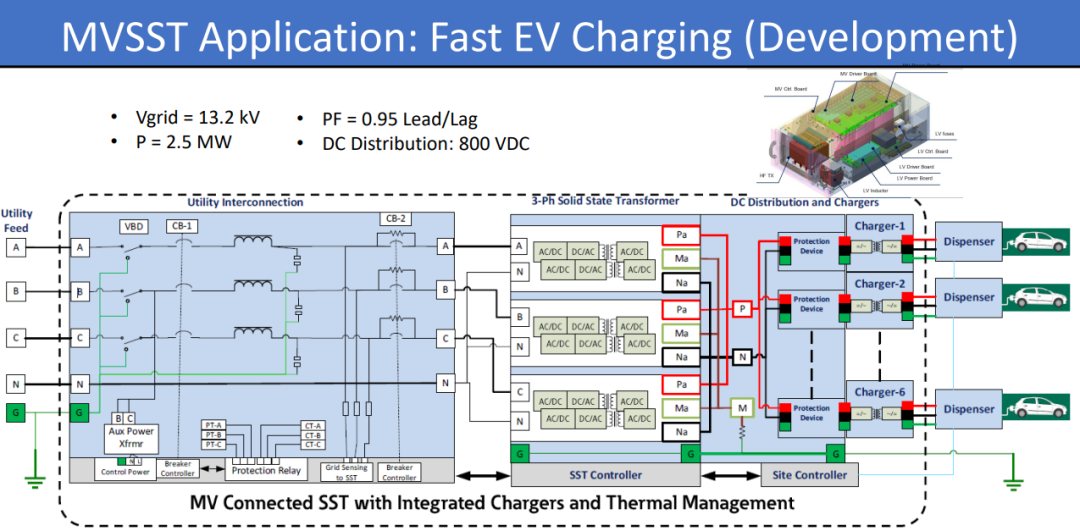

圖片來源：Sandia

換句話說，3.3kV SiC模塊并不是800V AI數據中心之后的一個小增量，而是電力電子進入中壓基礎設施競爭的一個信號。未來，誰能把器件、模塊、驅動、熱、EMI和系統拓撲一起講清楚，誰才真正理解這類產品為什么會在AI基礎設施和電網側同時變得重要！

圖片來源：SysPro

本文將回答哪些關鍵技術問題

• 為什么AI基礎設施和電網現代化會把功率電子從低壓高電流推向中壓高效率？
• Wolfspeed 3.3kV半橋帶基板模塊和全橋無基板模塊分別適合什么系統位置？
• 3.3kV SiC模塊相對800V/1200V器件，真正新增的工程約束是什么？
• SST、中壓AC/DC、中壓DC/DC、儲能PCS和高功率并網接口為什么會成為新競爭點？
• 絕緣、局放、爬電距離、熱界面、柵極驅動和EMI為什么會決定中壓模塊能否落地？
• 從電力電子角度看，這次發布對AI數據中心供電架構意味著什么？

01 為什么AI基礎設施和電網電力電子開始走向中壓化

1.1 800VDC不是終點，真正的瓶頸在更上游

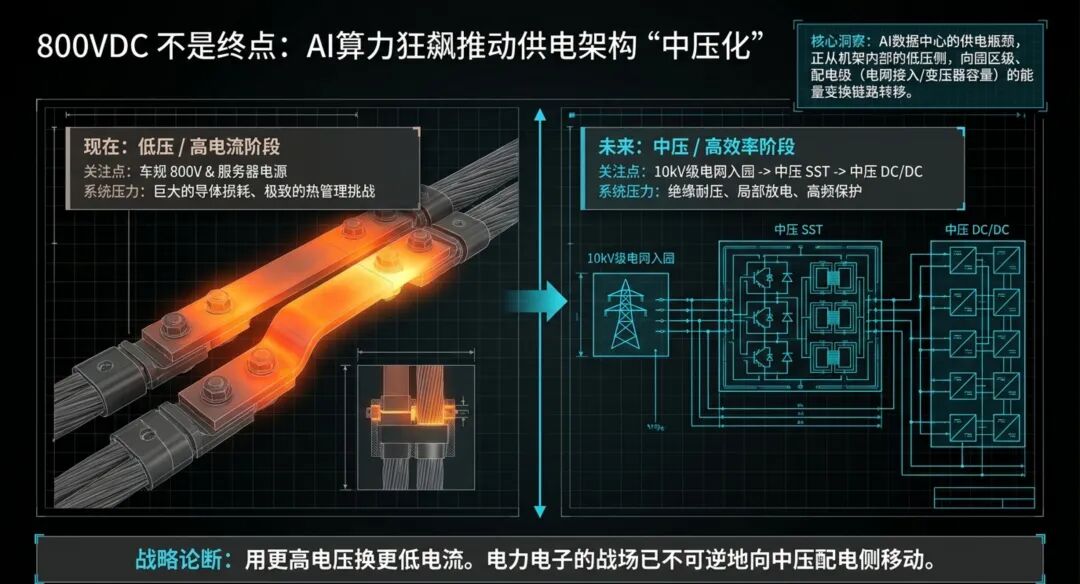

首先，我們不能把AI數據中心供電只理解成機架內部的800VDC問題。800VDC確實能降低機架內電流、線纜損耗和銅排壓力，但它并沒有自動解決園區電網接入、變壓器容量、配電損耗、儲能耦合和大規模擴容周期的問題。這里要先明確一個基本邏輯是：隨著AI集群功率繼續上升，電力電子的戰場會自然向中壓配電側移動。

這也是3.3kV SiC模塊值得關注的根本原因。它已經明顯超出傳統服務器電源、車規800V逆變器和常規1200V功率模塊的電壓范疇，更接近固態變壓器、中壓變換器、儲能PCS、快速充電和高功率電網接口這些基礎設施級應用。

1.2 中壓化的價值，是用更高電壓換更低電流和更高系統效率

另一個想說的基本概念是：功率不變時，電壓提高，電流就可以下降。這個邏輯看起來簡單，但在AI數據中心和電網側應用里非常關鍵：

低壓高電流系統會把大量工程問題推給銅排、線纜、連接器、熱管理和并聯均流；中壓化則把壓力轉移到絕緣、隔離、保護和高壓模塊可靠性上。了解這點是我們后續展開的基礎，后面聊的封裝這件事也是在這個基本理念上長出來的。

所以，中壓化不是單純“把耐壓做高”，而是系統工程權衡的重新分配。低壓側的問題是大電流和導體損耗，中壓側的問題是絕緣和高壓安全。3.3kV SiC模塊的意義，就是給工程團隊提供一個可以在中壓側做高頻、高效率、高功率密度變換的平臺。

02 Wolfspeed 3.3kV兩類模塊：半橋帶基板與全橋無基板各解決什么問題

2.1 HAB900C33LM4：面向高功率半橋位置的3.3kV、900A模塊

下面我們回到本文的核心對象：Wolfspeed 3.3kV兩類模塊。

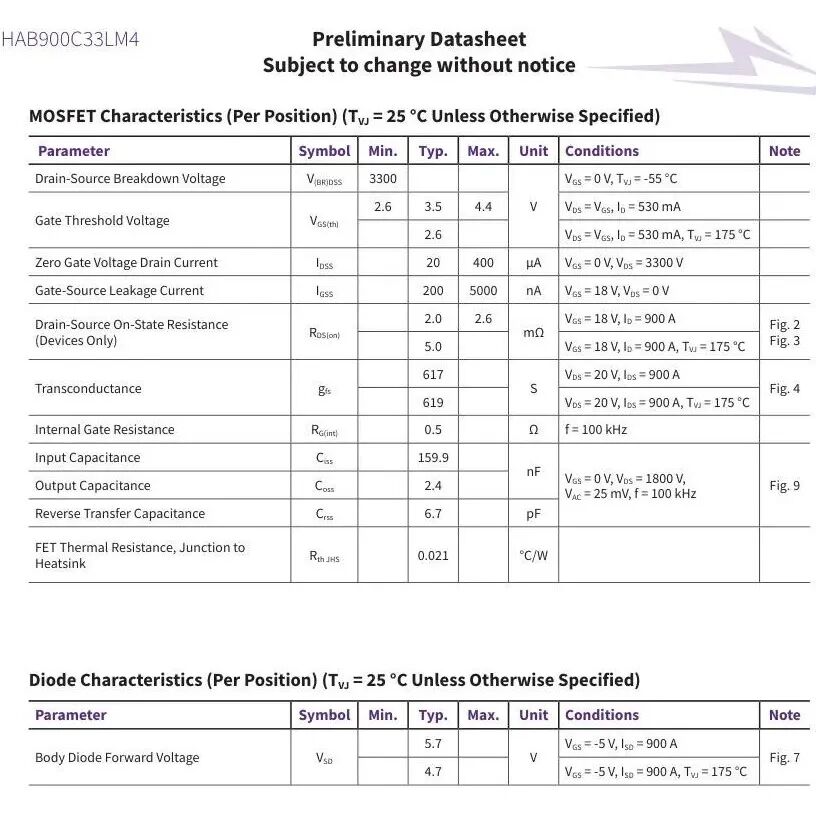

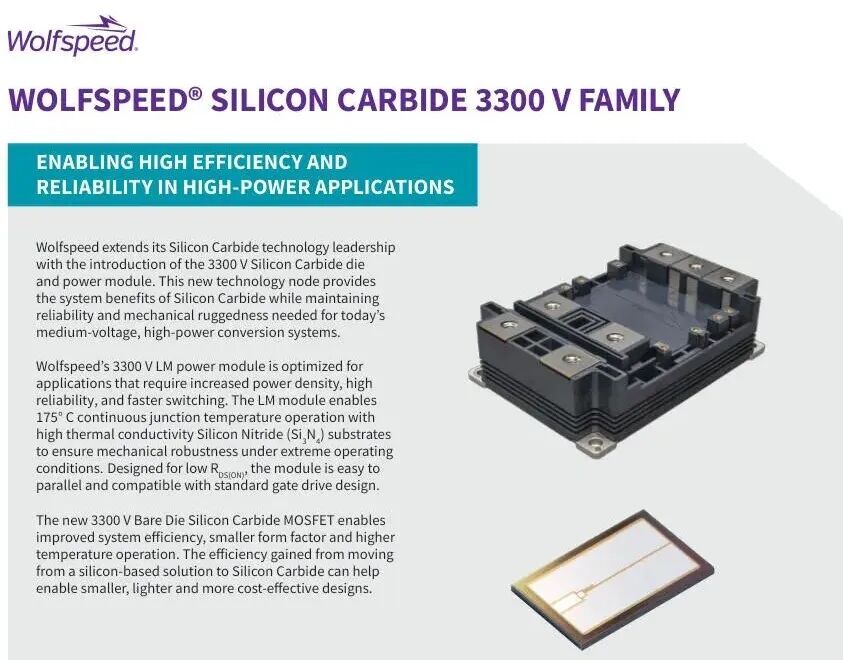

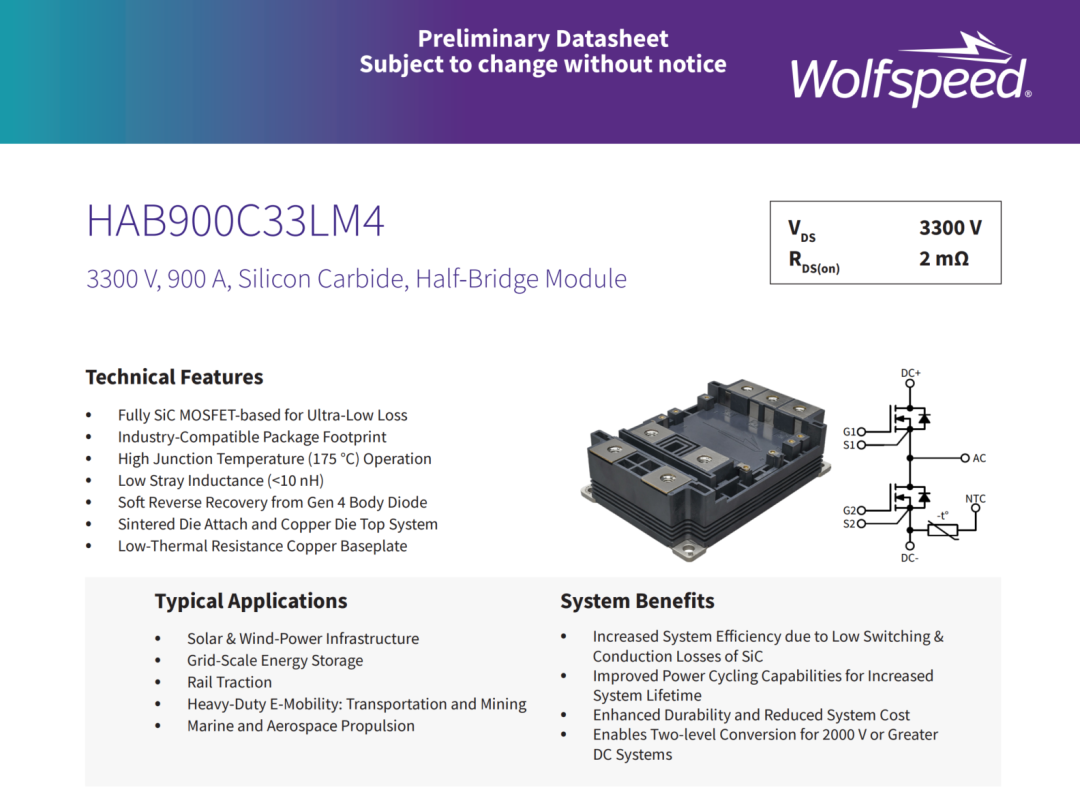

先看半橋帶基板LM模塊。我查了datasheet，HAB900C33LM4給出的核心信息非常直接：3300V、900A、全SiC MOSFET半橋，典型導通電阻在25°C、900A條件下約2.0mΩ，175°C時約5.0mΩ，模塊雜散電感小于10nH，結溫能力到175°C，并采用銅基板、燒結芯片連接和銅頂層系統。

圖片來源：Wolfspeed | 3.3kV半橋帶基板LM模塊

這類模塊更像是中壓高功率變換器里的主力功率單元。給我感覺，它更適合放在高功率半橋、兩電平中壓變換器、儲能PCS、軌交牽引、重型電動化、海事和航空推進等位置。

圖片來源：Wolfspeed | 面向高功率半橋位置的3.3kV、900A模塊

對于AI基礎設施而言，它的潛在位置不一定在服務器內部，而更可能在中壓AC/DC、SST、園區配電接口或高功率儲能耦合鏈路中。

圖片來源：SysPro

2.2 IBB020A33GM4：全橋無基板WolfPACK更偏可擴展、模塊化和系統集成

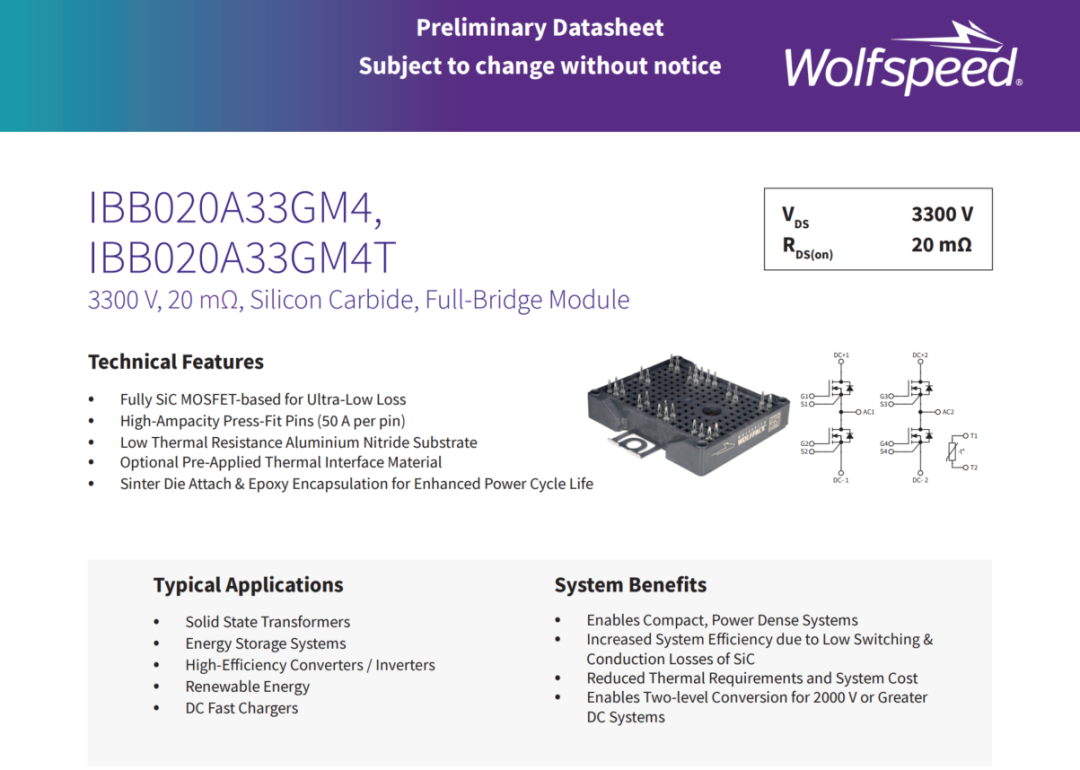

另一類是WolfPACK全橋無基板模塊：IBB020A33GM4。

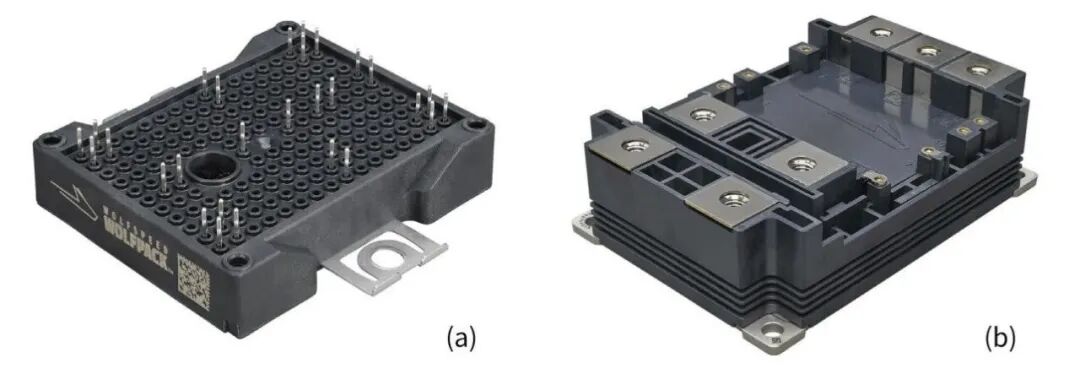

具體特征：3300V、20mΩ全橋SiC模塊，使用高載流press-fit引腳、氮化鋁基板、可選預涂TIM、燒結芯片連接和環氧封裝，典型應用直接指向SST固態變壓器、儲能系統、高效率變換器/逆變器、可再生能源和DC快充。

圖片來源：Wolfspeed | 全橋無基板WolfPACK更偏可擴展、模塊化和系統集成

它和900A半橋模塊的定位不同。半橋LM模塊更偏高功率主開關位置，全橋無基板WolfPACK更偏可擴展、可復制、模塊化系統構建。對于SST或中壓DC/DC這類需要多個功率單元串并組合的系統，全橋模塊可以降低子模塊搭建門檻，讓工程團隊更快進入拓撲驗證和系統集成。

2.3 兩類封裝同時出現，說明Wolfspeed看中的不是單點應用

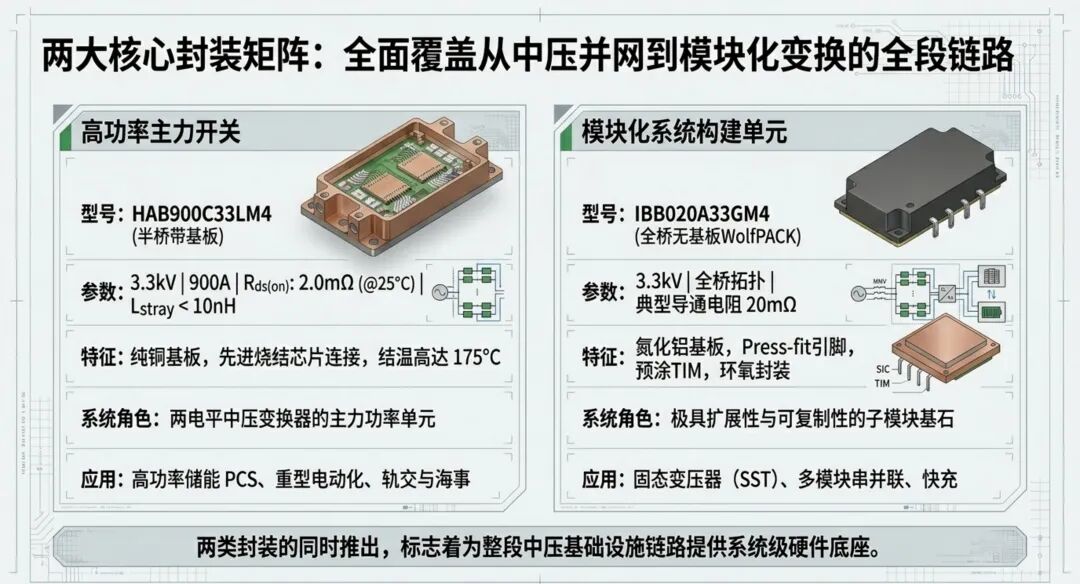

這里有一個有趣的現象：兩類封裝在5月21日同時發布。為什么呢？

先說結論：帶基板和無基板不是誰替代誰，而是服務不同系統位置

• 半橋帶基板模塊，更像高功率主開關。它需要處理大電流、大熱流和較高機械安裝壓力，所以基板、散熱界面、低雜散電感和功率循環能力會變得非常關鍵。它適合承擔中壓PCS、牽引、海事、航空推進或大功率變換器里的核心橋臂。

• 無基板全橋WolfPACK，則更像系統積木。它的重點不是單個橋臂沖到多大電流，而是讓工程師更容易把多個全橋子單元組合成SST、DAB、級聯H橋或模塊化中壓DC/DC。

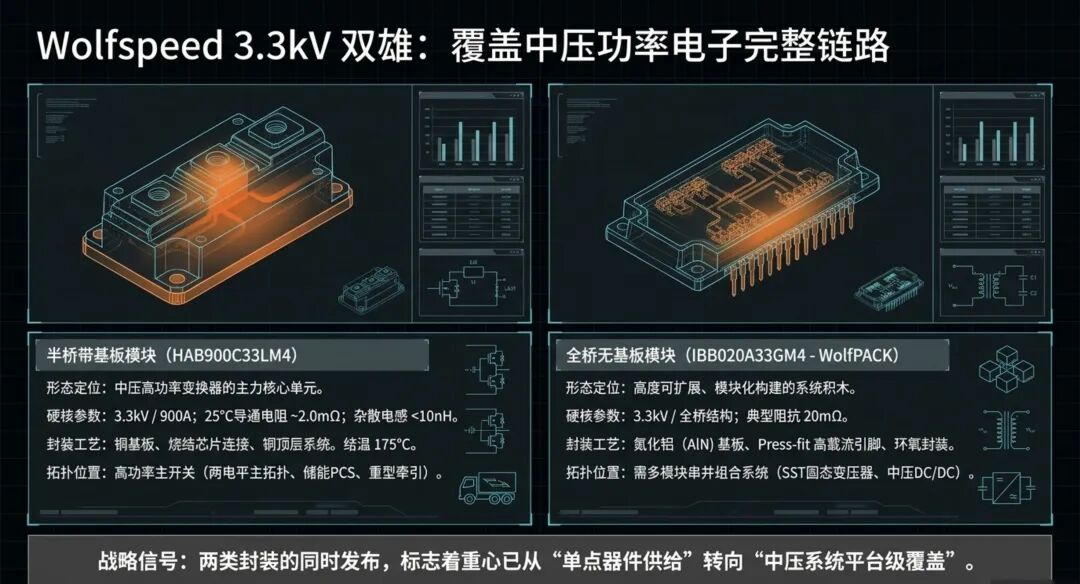

一個偏“強主開關”，一個偏“可復制單元”，兩者合在一起，才像是面向中壓功率電子平臺的產品布局。

如果只發布一個高功率半橋模塊，這件事可以理解成面向傳統高功率變換器的產品延：如果只發布一個高功率半橋模塊，這件事可以理解成面向傳統高功率變換器的產品延伸；如果只發布一個可擴展全橋模塊，也可以理解成面向實驗平臺和模塊化變換器。但兩類3.3kV模塊同時出現，說明Wolfspeed想覆蓋的是一整段中壓功率電子鏈路。

圖片來源：SysPro

這條鏈路很關鍵、也是未來產業的核心機會所在：從中壓電網、固態變壓器、儲能接口、高功率充電，到AI數據中心的園區級和機架級供電架構都有關系。

3.3kV只是器件耐壓標簽，背后真正的產品邏輯，是把SiC從車載牽引逆變器和低壓電源，推向更高電壓、更高功率、更接近電網的基礎設施層。

圖片來源：SysPro

完整版導航

后面的03~09章，在知識星球完整版繼續展開

以上公開節選先把AI基礎設施為什么走向中壓化、Wolfspeed兩類3.3kV SiC模塊各自解決什么問題講清楚。完整版會繼續展開SST架構、絕緣局放、TIM與熱模型、柵極驅動、寄生電感、并聯均流、基板電容和EMI。

以下完整內容發表在「SysPro電力電子技術」知識星球。建議按中壓架構 → 3.3kV模塊 → 絕緣/熱/驅動 → 寄生/EMI → AI電力入口的順序繼續閱讀。

03 3.3kV SiC模塊不只是耐壓升級，而是系統電壓等級重構

04 從800VDC到SST：AI數據中心為什么會把SiC推向中壓側

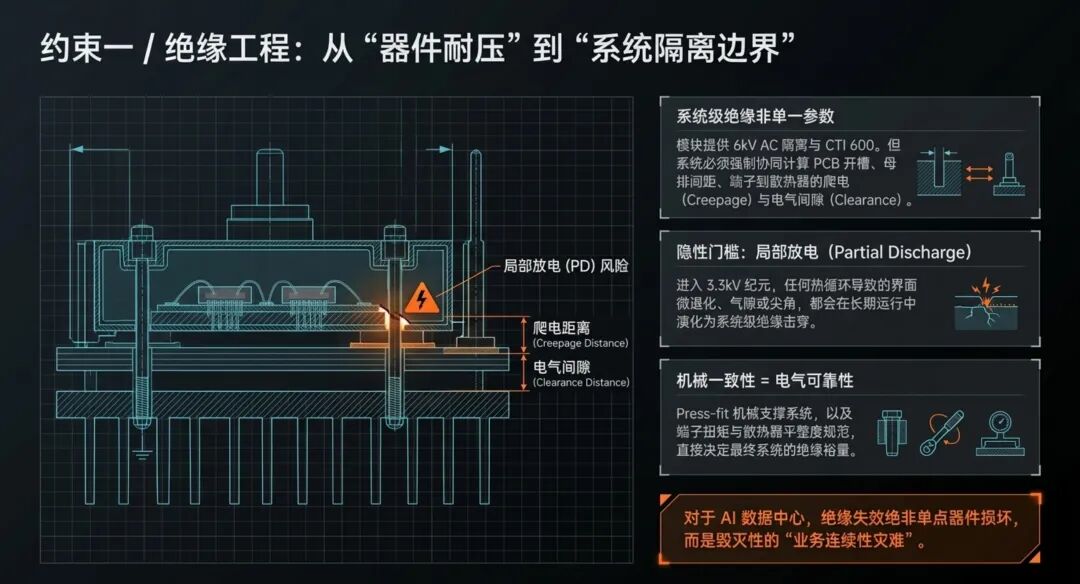

05 中壓模塊的第一組工程約束：絕緣、爬電、局放和安裝一致性

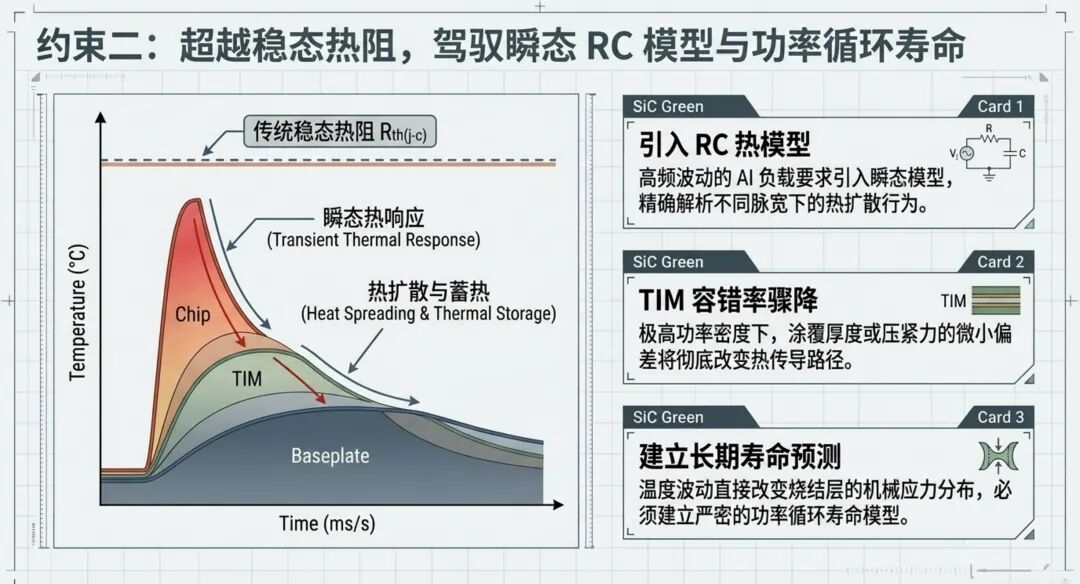

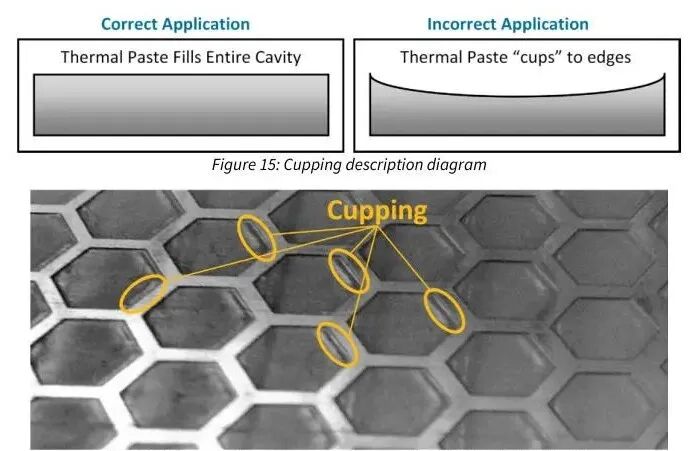

06 第二組工程約束：TIM、熱阻、RC熱模型與功率循環壽命

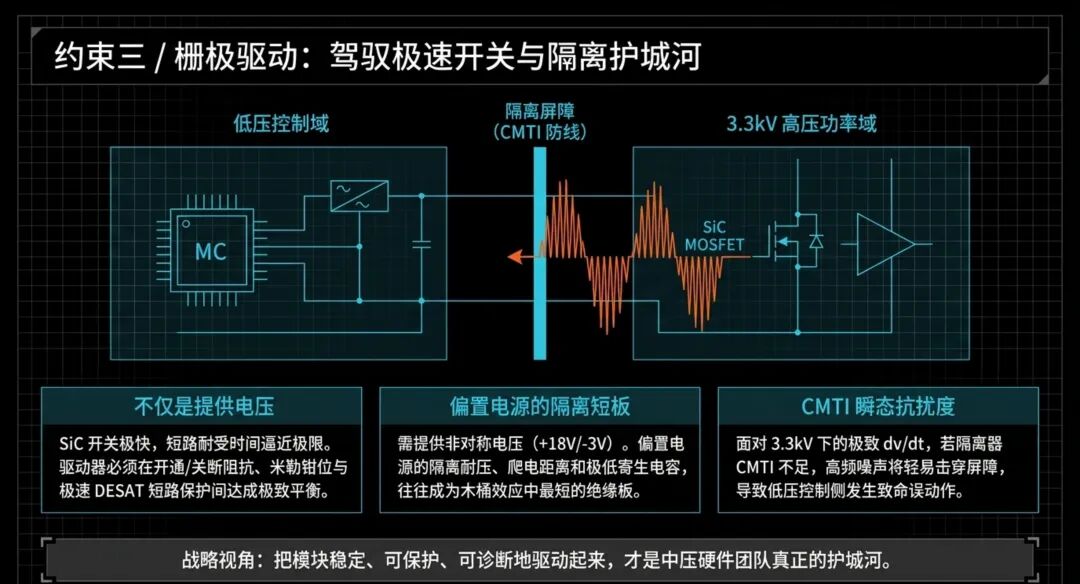

07 第三組工程約束：柵極驅動、偏置電源、短路保護和隔離魯棒性

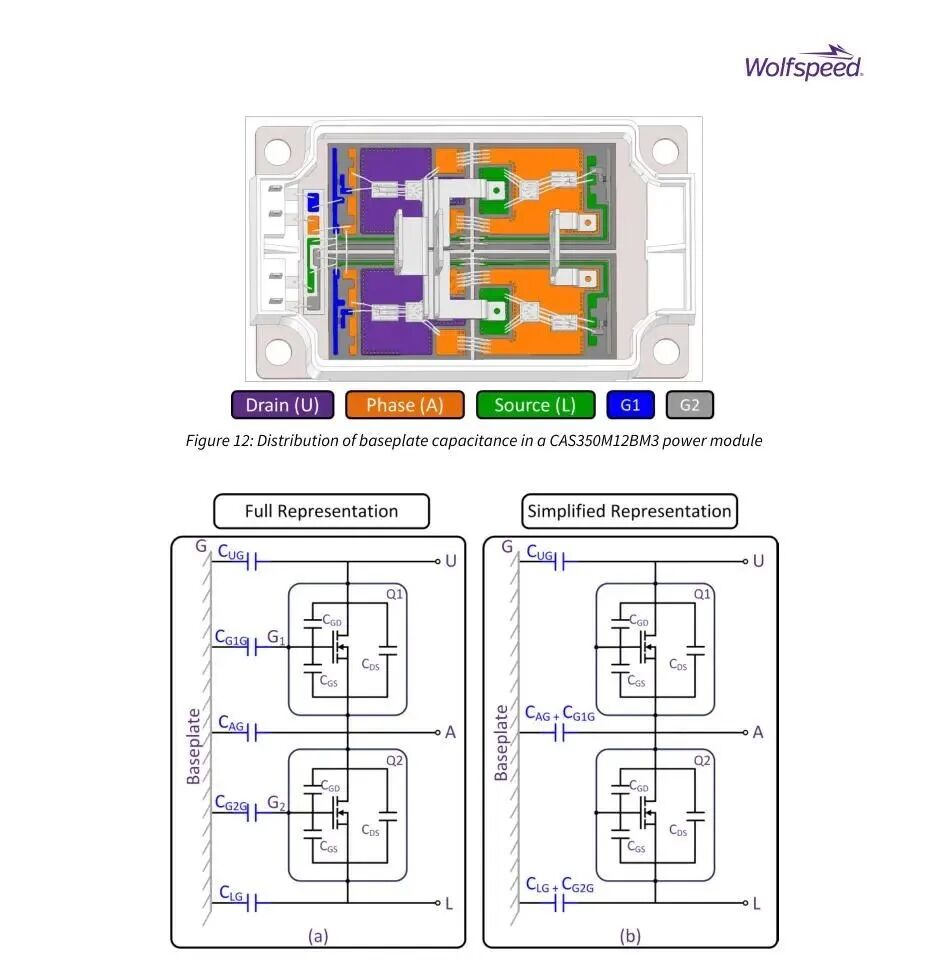

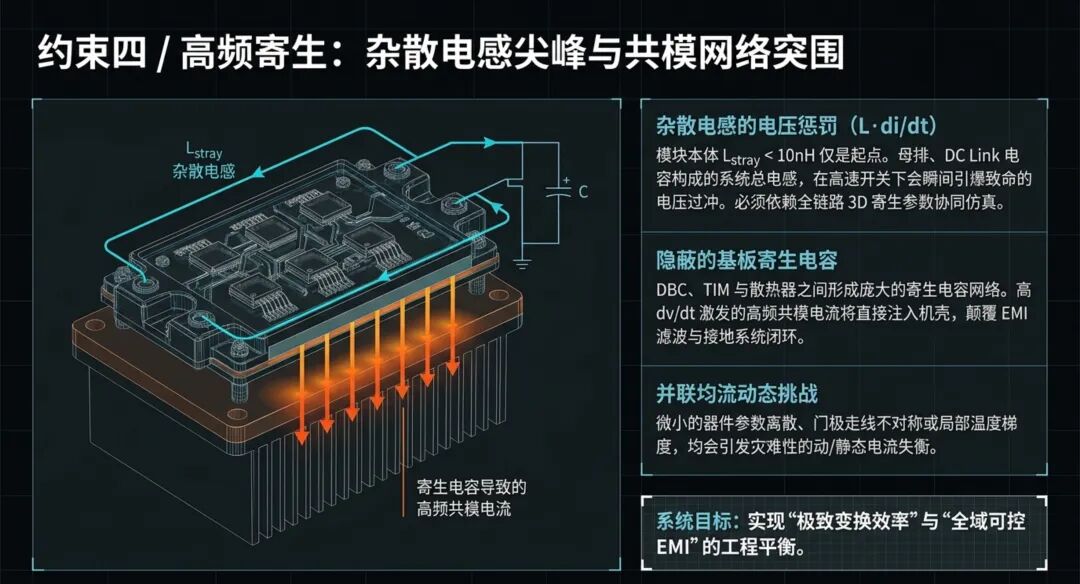

08 第四組工程約束：雜散電感、并聯均流、基板電容和EMI

09 總結：3.3kV SiC會把競爭點從器件導通損耗推向中壓系統能力
