之前看到過一個O-Clock的創意時鐘項目，覺得很不錯，于是，決定開模把它做出來。
項目的創意在于時鐘沒有傳統的1-12點的指示，而是用60個燈表示一分鐘，紅色系的顏色指示代表時，綠色系代表分，藍色系代表秒，通過各種創意炫酷的效果進行時間的顯示，剛開始可能看不習慣，看幾次就會習慣。

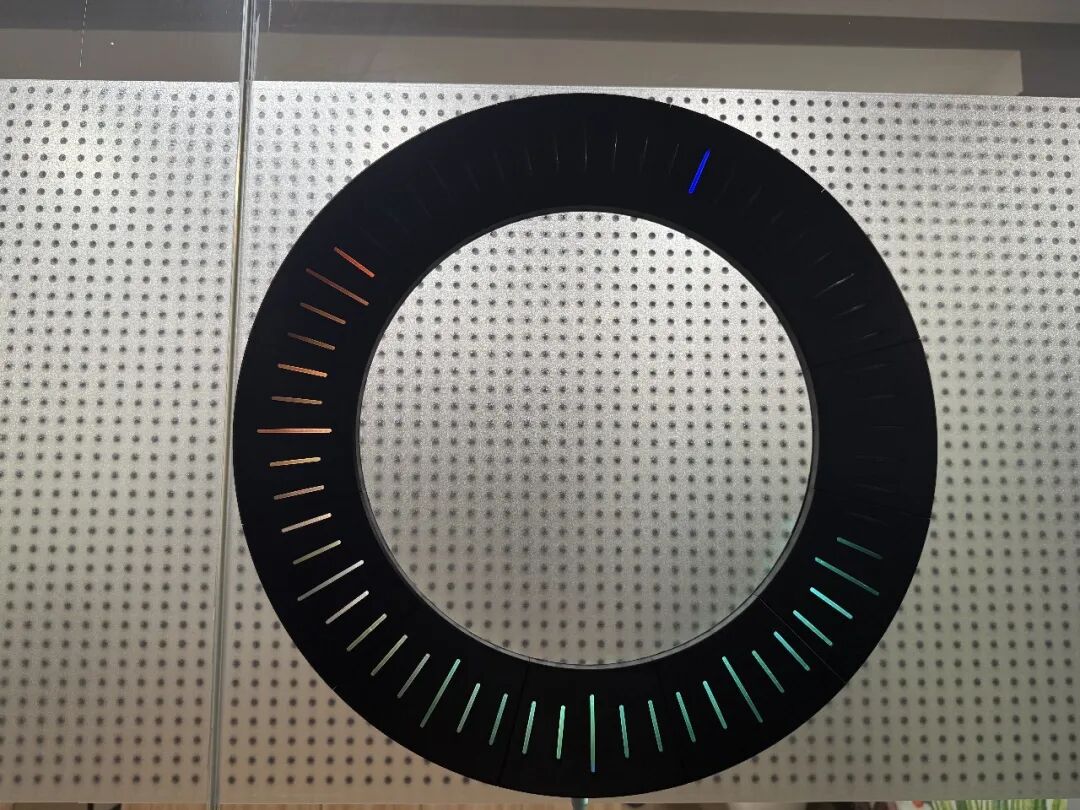

大家看的出來幾點不

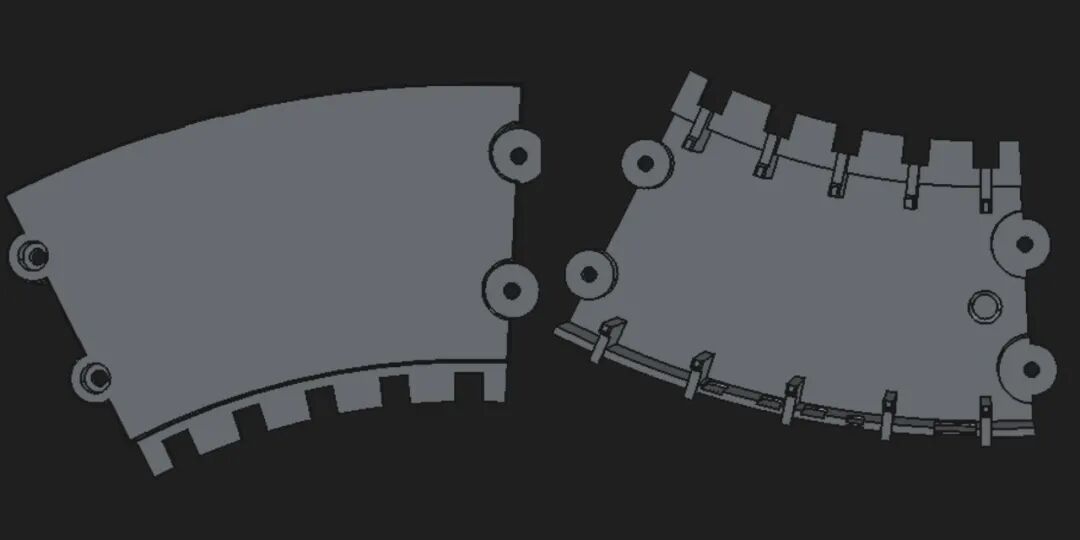

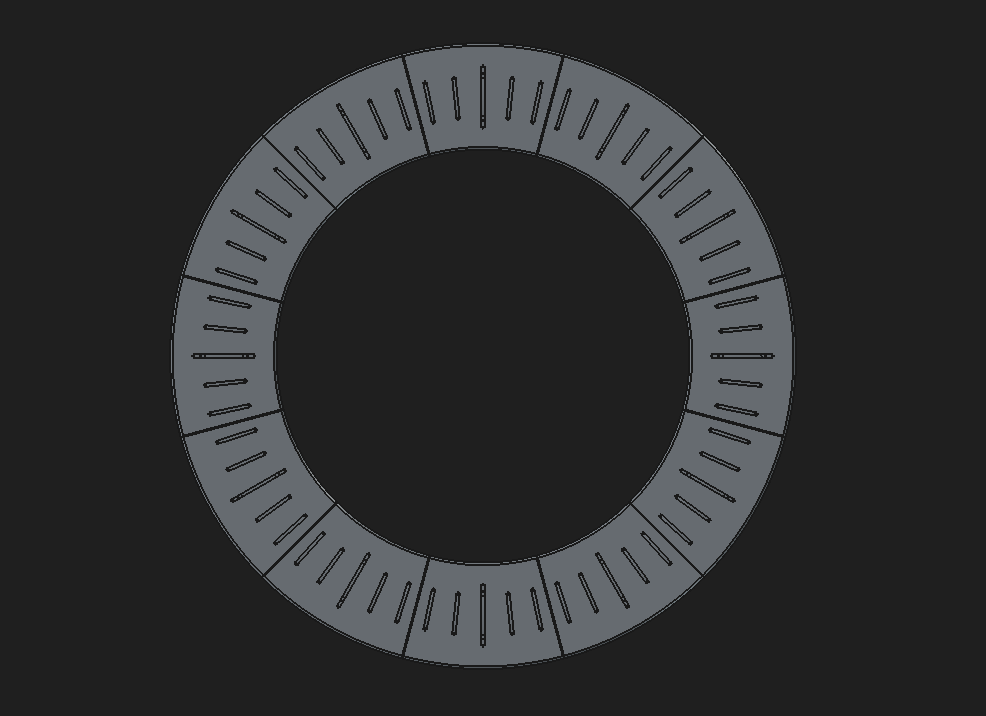

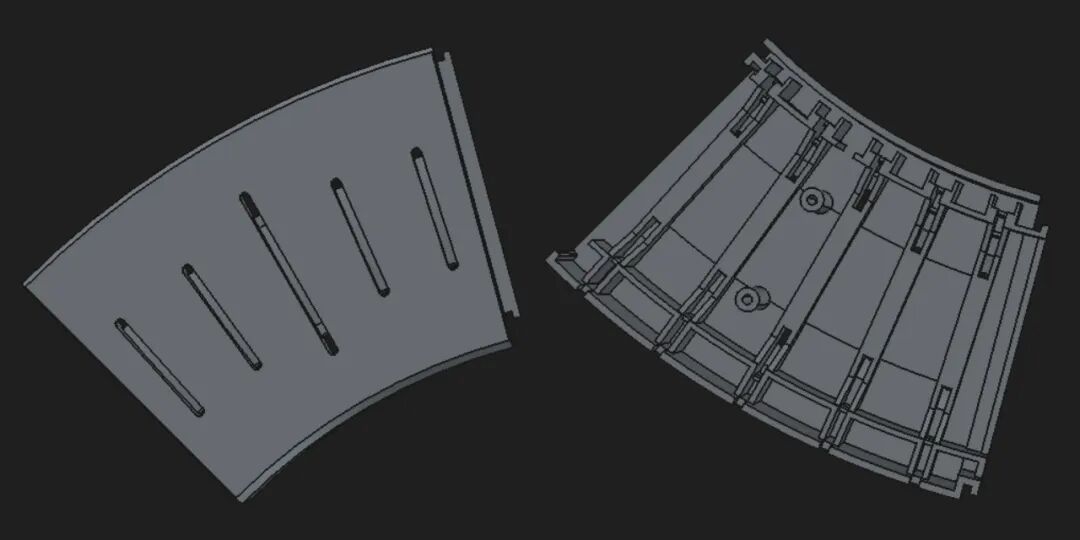

結構層面，整體是一個很大的圓環，時鐘本體是一個360度的圓型，開一個大模具超級貴，直徑460mm，于是想著把一個圓分成12分，每30度一個塑料件，再拼接起來。兩個塑料件開了模具，一個上殼一個下殼，花了一萬塊。
發光部分，利用60個WS2812貼在最內側的圓環上，再利用2.5mm的光纖柱把光導出來，效果還是挺好看。

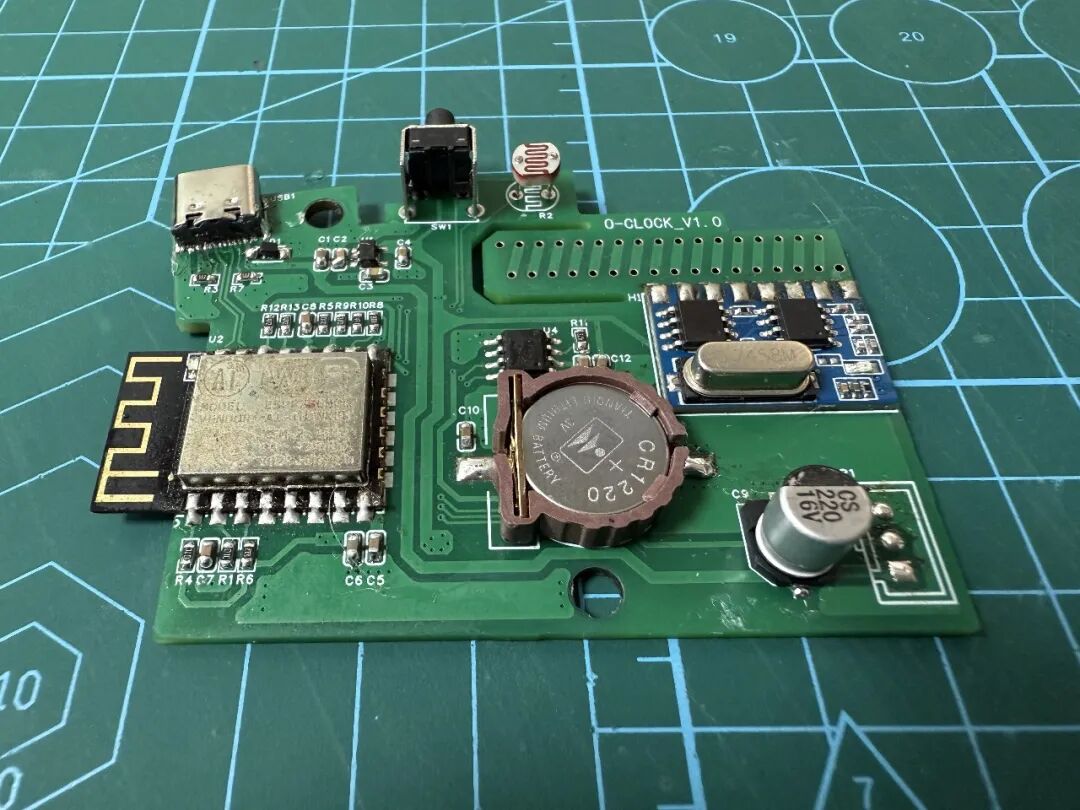

硬件部分，在圓型的最下面，留了一小塊空間給PCB，主控用ESP8266，可以聯網獲取準確的時間，同時也加了一個本地的RTC，在不聯網的情況下也能獲取到相對準確的時間。USB-C供電，帶一個WS2812接口，還留了一個RF 433MHz的模塊，可以接收遙控器的一些控制指令，硬件相對簡單。
這里用的高精度RTC，不聯網的情況下，一年的累計誤差不超過1分鐘。
直接在嘉立創EDA畫板，懶得手焊，嘉立創PCB+SMT一條龍搞定，非常方便。

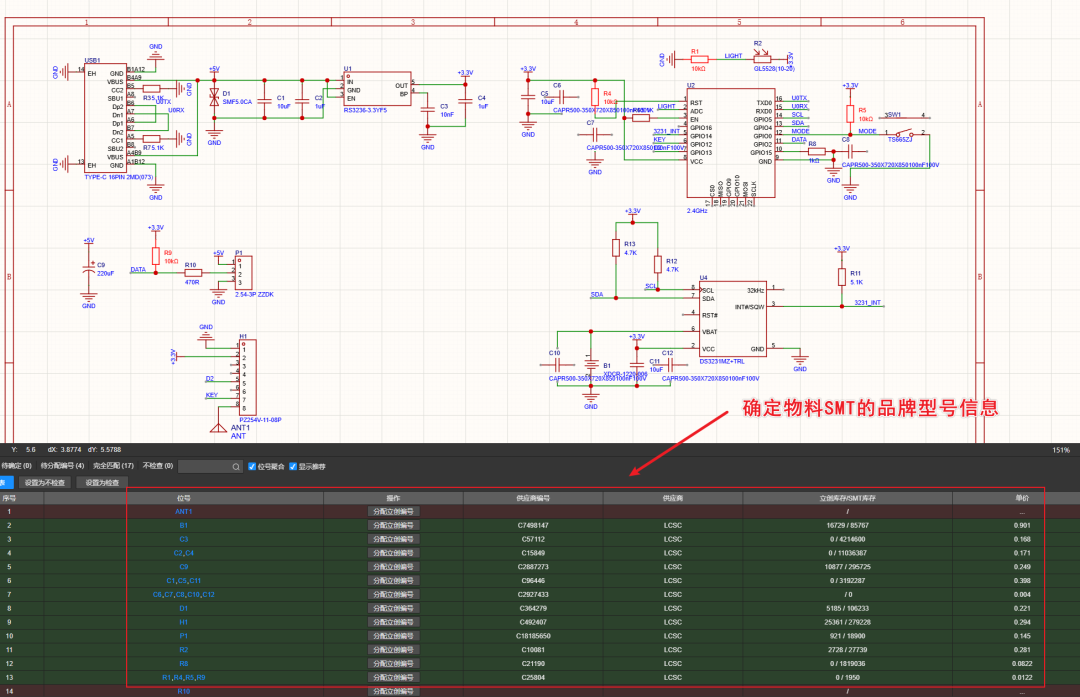

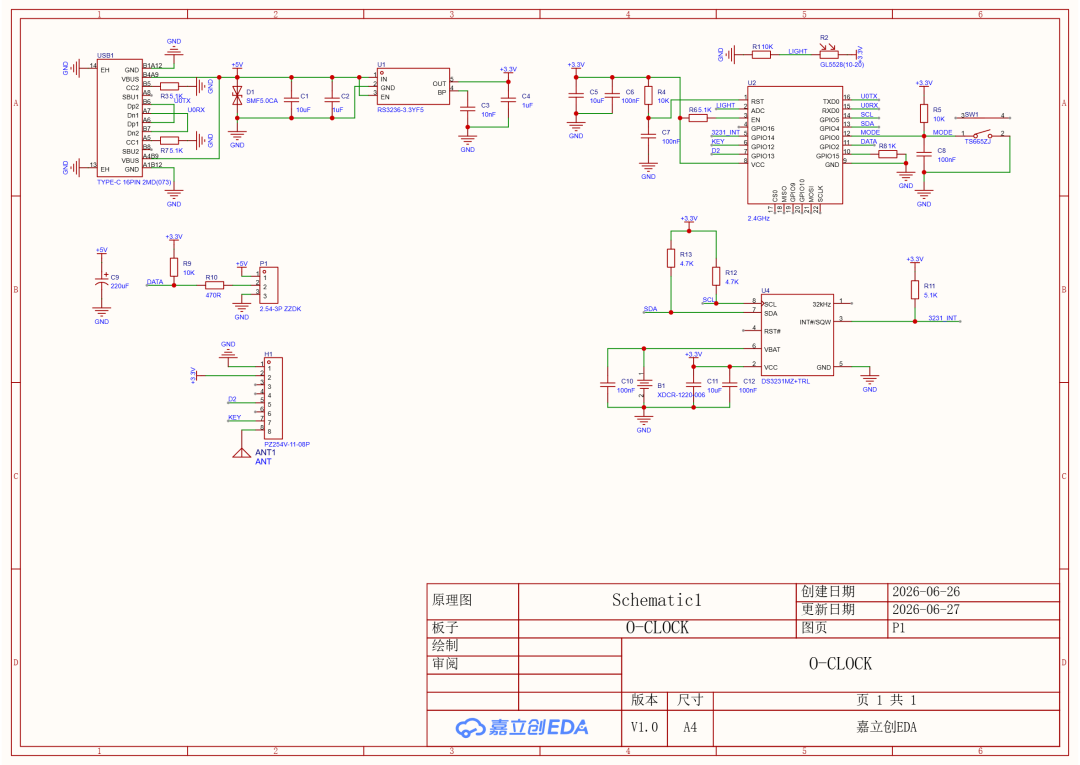

原理圖：

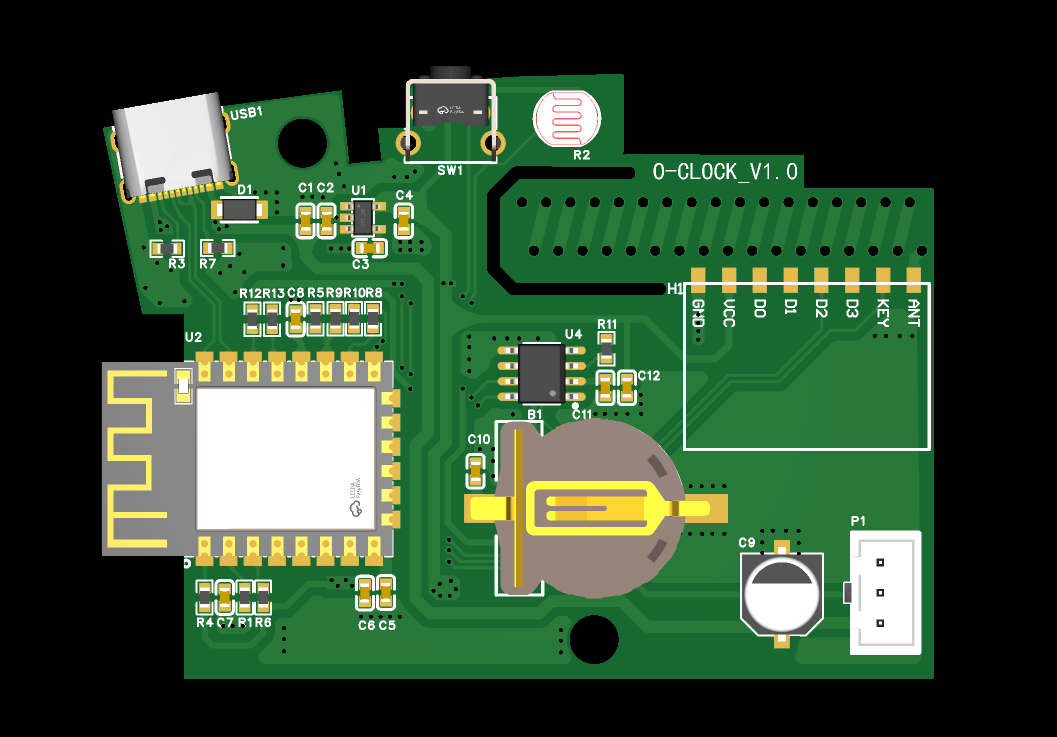

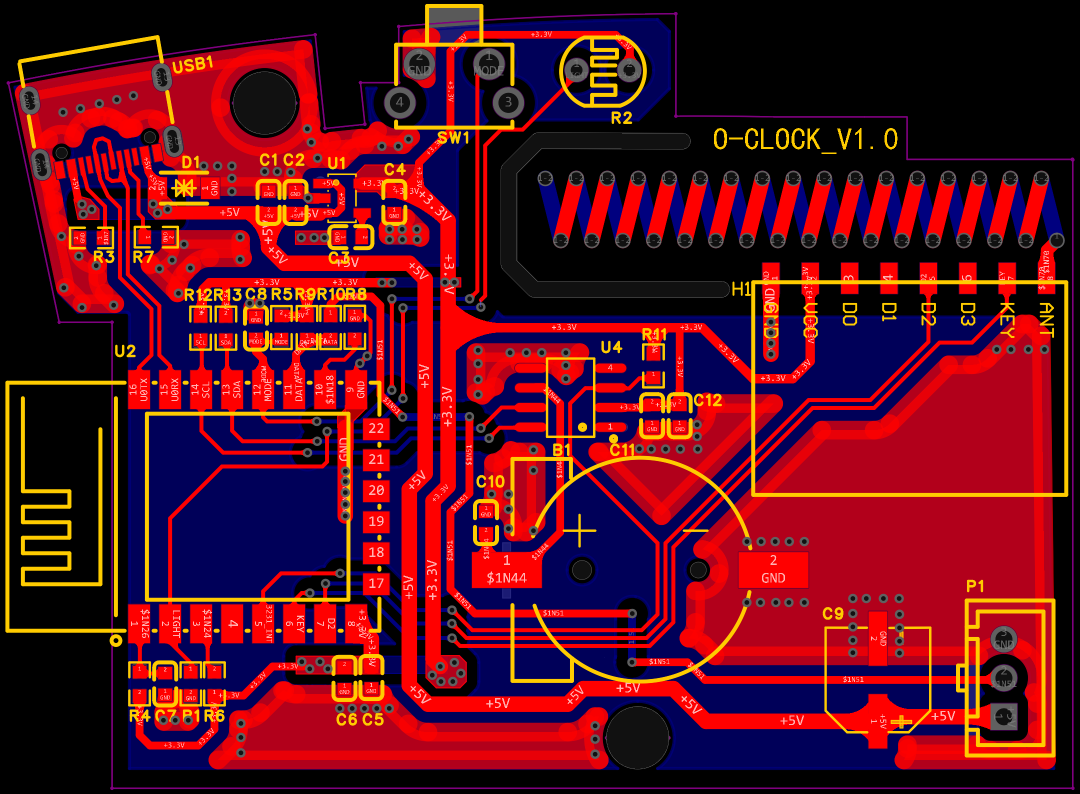

板子是雙層板，整個開發流程全部在嘉立創完成，用嘉立創EDA設計，整個原理圖PCB封裝完全不用自己畫，直接用標準元器件封裝，個人感覺相比傳統EDA還是快不少。

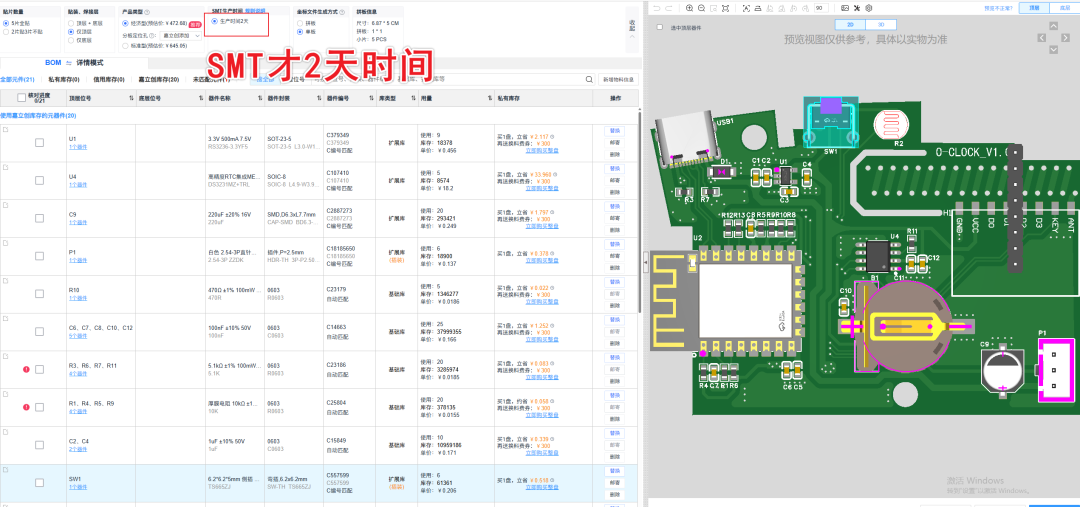

板子畫完直接在嘉立創EDA里面提交打板，每個月還能免費打，這么多年白嫖我確實有點不好意思了。重點是在原理圖的標準元器件選好每個元器件的品牌型號后，SMT的時候直接就能綁定對應元器件，私有物料也能寄過去放自己的小倉庫，三四天貼好的板子就能回來了，老宇哥SMT過好多次了，質量還是不錯的。
后續準備用ESP32進行升級，加入藍牙連接、小程序控制等功能。芯片直接上板以后，接口和走線都會更復雜，應該也會用到多層板。嘉立創的多層板最高可以做到 64 層，也支持盤中孔、HDI和阻抗控制等高階制板能力。以后如果還要繼續增加功能、壓縮板子尺寸，或者對信號完整性提出更高要求，也有進一步升級的空間。
軟件部分，主要就是WS2812B的驅動，以及NTP獲取時間毫秒級別的準確性，這個改期單獨一篇文章介紹，還是有一些技巧，還需要本地與在線數據的融合，還有就是多種時鐘顯示效果的算法，老宇哥做了很多種炫酷的效果?，F(xiàn)在有了AI的加持，寫起來估計會非常快，感興趣的同學也可以建議一下，大家一起玩一個產品。

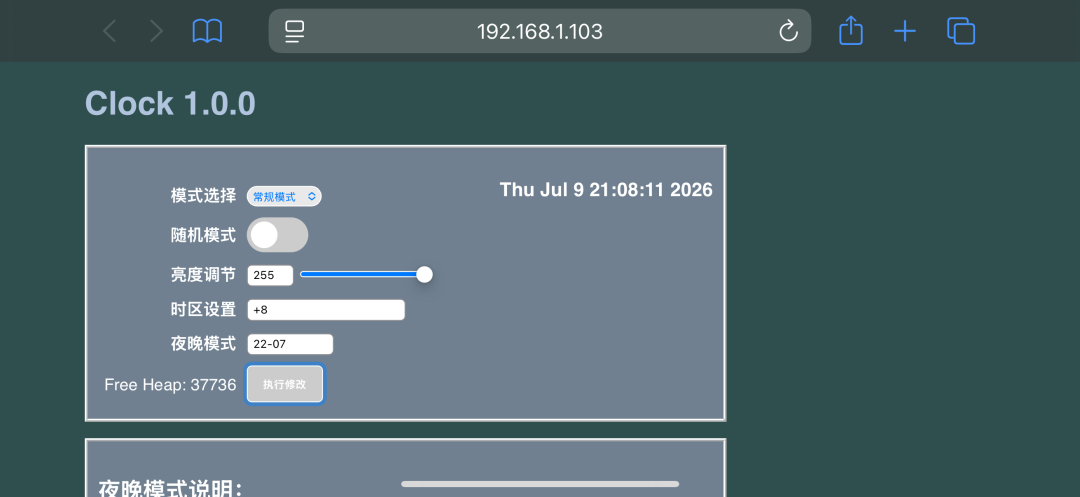

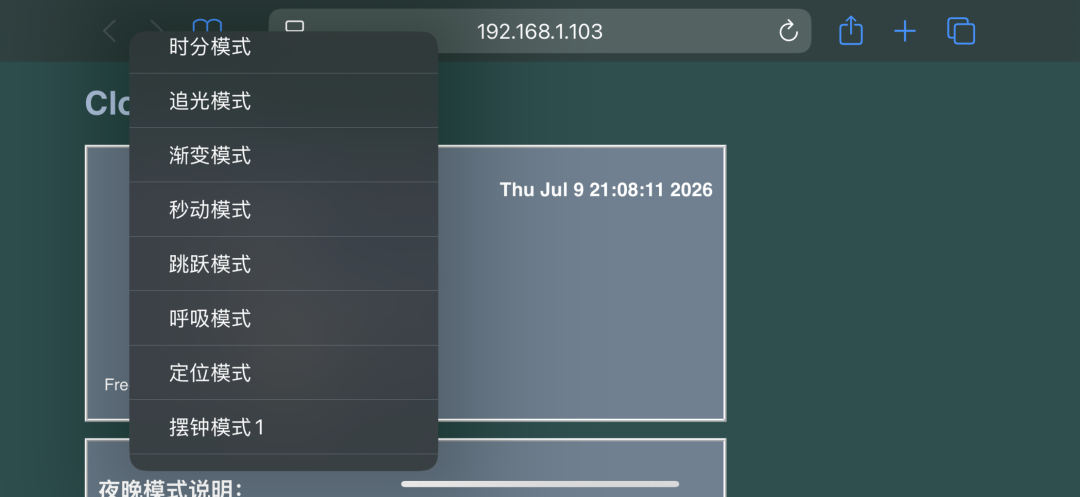

做了個網頁端的控制：
一共做了9種時鐘顯示效果，整體效果是挺炫酷，但是看時間剛開始不是很直觀，看多幾天其實也還好。

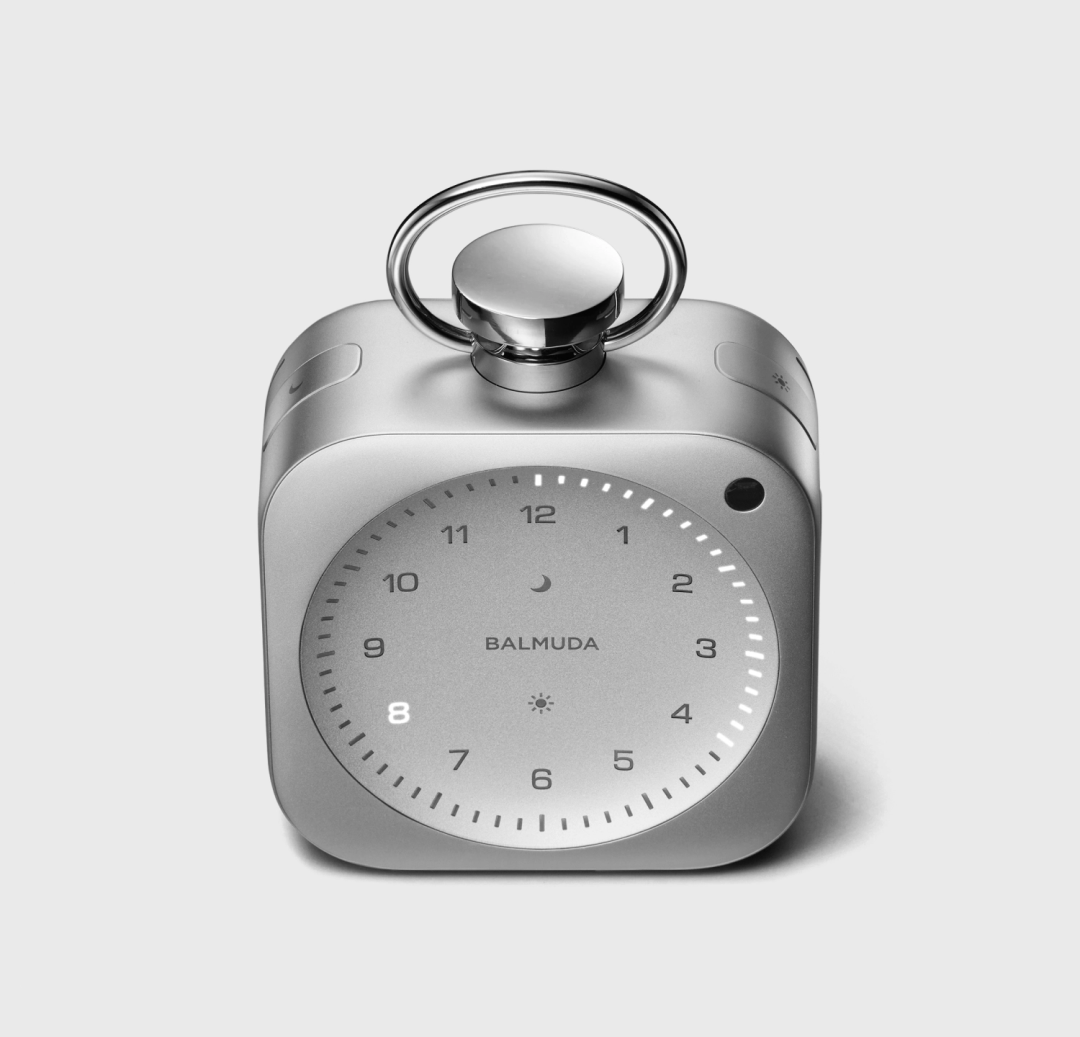

小日子有個品牌叫，BALMUDA，做了一個時鐘非常漂亮，跟我們相比，它的1-12完整的顯示了出來，可以很直觀的一眼看出時間，分與秒，就通過60個白色的顯示點來表示，非常簡潔高端。
結合它們的創意與我們的幻彩效果，感興趣的小伙伴可以后臺私信，加入團隊一起優化設計，后續會上傳到立創開源硬件平臺進行開源。
