中科院半導體所團隊：破解異質外延金剛石厚膜開裂難題

隨著高功率電子器件、熱管理、光電子及量子技術的發展，兼具超寬禁帶、高熱導率和高擊穿電場等優異性能的單晶金剛石，被認為是新一代高性能半導體材料的重要代表。然而，大尺寸、高質量單晶金剛石襯底仍然制約著產業發展。其中，基于Ir/YSZ/Si復合襯底的異質外延生長雖然已成為實現大尺寸金剛石晶圓的重要路線，但由于晶格失配和熱膨脹系數差異，隨著膜層不斷增厚，內部應力持續累積，極易導致翹曲、開裂甚至剝離，這也是當前厚膜生長面臨的核心挑戰。

近日，中國科學院半導體研究所金鵬團隊，系統研究了激光刻槽模板對異質外延金剛石生長過程及應力分布的影響，并揭示了其實現毫米級無裂紋金剛石厚膜生長的作用機制。相關成果以“Growth evolution and stress distribution in heteroepitaxial diamond with laser-patterned templates”為題，發表在《Functional Diamond》。

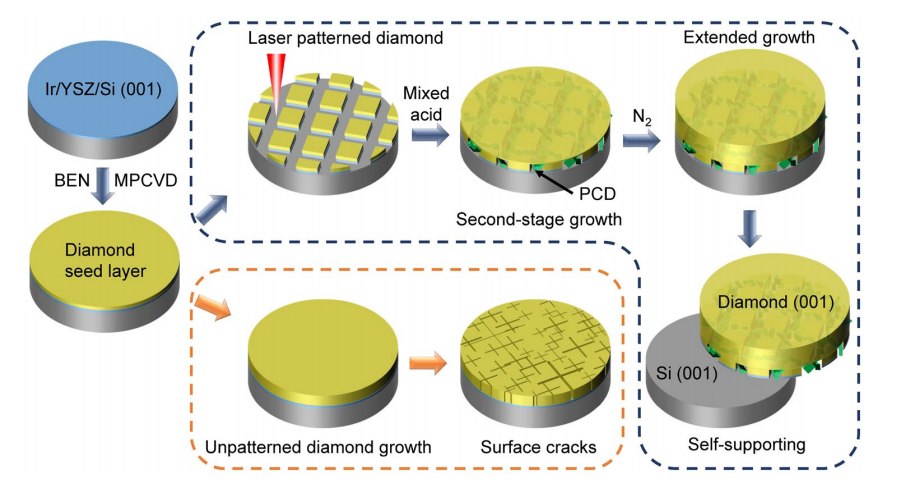

圖1. 整體實驗流程示意圖。

研究團隊首先在約500 nm厚的異質外延金剛石籽晶層表面，利用355 nm紫外激光加工出規則的網格狀刻槽，再通過微波等離子體化學氣相沉積（MPCVD）開展后續厚膜生長。為了觀察整個演化過程，研究人員分別在多個不同沉積階段終止實驗，并結合掃描電子顯微鏡、X射線衍射以及拉曼光譜等手段，對形貌、晶體質量和殘余應力進行了系統表征。

研究結果表明，激光刻槽改變了后續金剛石的局部生長環境。生長初期，刻槽內部優先形成多晶金剛石，而周圍區域則繼續保持（001）取向的單晶外延生長。隨著沉積不斷進行，單晶金剛石具有更快的垂直生長速率，逐漸向刻槽區域橫向擴展，最終將刻槽完全覆蓋，形成連續的單晶外延表面，而早期形成的多晶區域則被埋藏于膜層內部。

論文指出，這些埋藏的多晶通道成為應力釋放的關鍵結構。由于多晶區域含有大量晶界，其力學柔順性高于單晶區域，在冷卻過程中能夠吸收和重新分配熱應力，從而降低周圍單晶區域的應力集中，顯著抑制裂紋產生。實驗結果顯示，相比未進行激光刻槽的樣品，采用激光模板后，約50 μm厚金剛石膜未出現明顯裂紋，殘余壓應力也由約1.61 GPa降至約0.19 GPa。

在此基礎上，研究團隊進一步完成約200小時連續生長，成功獲得厚度約1 mm的自支撐異質外延單晶金剛石。XRD和拉曼測試結果表明，所得厚膜依然保持良好的（001）外延取向，晶體質量較高，殘余應力維持在較低水平。盡管內部保留了埋藏的多晶通道，但這些結構并未明顯降低整體晶體質量，反而成為實現厚膜無裂紋生長的重要保障。

總體來看，該研究系統闡明了激光刻槽模板調控異質外延金剛石生長演化和應力釋放的內在機制，揭示了刻槽區域由多晶填充、單晶覆蓋到形成埋藏應力緩沖層的完整演變過程，為大面積、厚單晶金剛石材料的可控制備提供了新的工藝思路，也為解決異質外延過程中長期存在的應力與開裂問題提供了重要參考。
