IO-Link廣泛應用于工業自動化各大領域。工廠部分區域環境溫度偏高，致使各類模塊與電子元件長期處于嚴苛的工作狀態。隨著工業4.0持續推進，智能功能不斷向邊緣端下沉，設備尺寸要求也愈發嚴苛。想要實現更小的外形尺寸，散熱問題便成為設計中必須重點考量的環節。
工業4.0推動智能向邊緣端延伸，IO-Link的應用場景不斷拓展，設備安裝空間也日趨緊湊。這不僅對每一款IO-Link傳感器與執行器的體積和性能提出挑戰，也間接提高了IO-Link主站網關在尺寸與接口密度上的設計要求。
這類網關通常集成4路、8路或16路IO-Link主端口，單通道驅動負載電流可達500mA，而整板PCB面積僅略大于普通智能手機。由此可見，功耗分布是核心設計要點，直接決定模塊的發熱量以及核心電子器件的運行可靠性。
借助器件數據手冊中的公開參數，即可快速計算芯片的理論功耗：
根據IO-Link規范，單通道最大負載電流為500mA。計算功耗時，可查詢C/Q驅動器的導通電阻，或讀取500mA電流工況下的壓降數值。

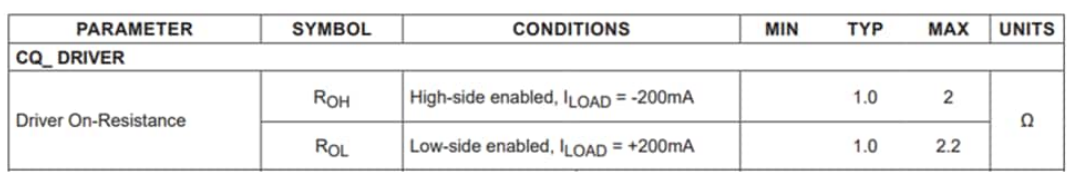

以MAX14819A為例，其最大導通電阻為2.2Ω。
結合上述公式，即可估算出MAX14819A單通道的最大功耗：
這類簡易計算可作為產品選型對比的初步依據。下文將結合實測數據，對比實際功耗與理論計算值。
下面以ADI雙路IO-Link主站MAX14819A為例，通過實測數據來分析實際功耗與散熱表現。
掃碼查看MAX14819A更多詳情
本次測量基于ADI的MAXREFDES165 IO-Link主站參考設計，加載電流設為500mA。
測量每個通道上存在的電壓(VCQ)，使用已知負載(RLoad = 47.7?)
MAX14819A = 23.27V
測量電源電壓(VS)
MAX14819A = 23.81V
計算輸出電流(I = VCQ/RLoad )
MAX14819A = 23.27V / 47.7? = 488mA
根據測得的電壓降(VDrop = VS – VCQ)和輸出電流，計算功耗
MAX14819A = (23.81V – 23.27V) x 488mA = 264mW（每通道）
實測結果表明，MAX14819A實際功耗偏低，與典型功耗指標高度吻合。

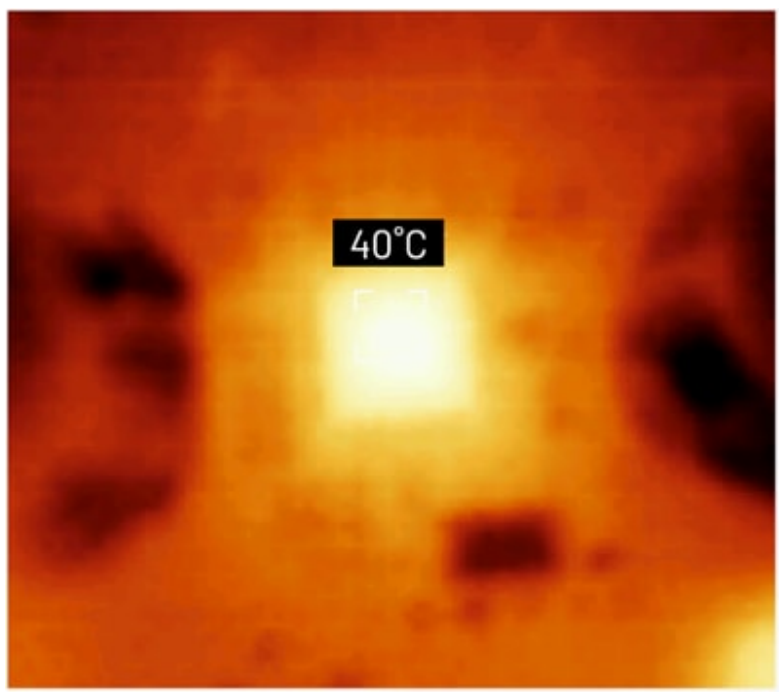

通過熱成像儀可直觀觀測發熱情況：測量持續約10分鐘后，MAX14819A核心區域（圖中白色區域）溫度升至40℃。本次測量期間的環境溫度為25℃，溫升處于合理范圍：
MAX14819A：?T = +15℃
圖1：MAX14819A
MAX14819A最高工作溫度為125℃。實測數據證明，即便所有通道滿負載運行，該芯片也可在工業級高溫環境下穩定工作。
有效控制發熱量，能夠順應IO-Link技術的普及趨勢，助力設備實現小型化，并進一步強化邊緣端智能能力。
功耗是IO-Link產品設計的關鍵要素。IO-Link網關大多部署在工廠邊緣區域，長期面臨高溫工況。若設備內部器件發熱量過大，不僅會限制產品小型化設計，還需額外加裝散熱器等配件，推高整體成本。
ADI的IO-Link解決方案，如MAX14819A，充分適配嚴苛的設計要求，能夠將功耗與發熱量控制在更低水平。
開展新項目設計前，建議先完成功耗測算與實測驗證，既能提升效率、規避問題，也能選出最優方案。
