瞬態過電壓就像電路里的隱形殺手，防不勝防。今天我想跟大家聊聊一款看似不起眼、實則硬核的防護器件。很多時候，我們?cè)趶?fù)雜的電路防御體系里找來找去，最后真正扛下致命一擊的，往往就是這根裝著惰性氣體的“小玻璃管”。
簡單說說原理
這玩意兒在業內叫氣體放電管（GDT），偶爾也能在產品目錄里看到它另一個炫酷的名字——等離子體阻斷器。說白了，它就是利用可控的物理火花來馴服混亂的電壓浪涌。當瞬態尖峰電壓威脅到敏感電路時，GDT會精準地釋放出內部火花，把多余的能量安全導出系統。這種將火花轉化為保護的設計，絕對是我們EE工程師浪涌防御工具箱里的定海神針。
GDT的核心其實就是一個充滿惰性氣體（比如氖氣或氬氣）的密封腔室，里面有兩個隔著狹小縫隙的電極。在正常工作狀態下，氣體不導電，管子就是個純粹的開路，對信號毫無影響。
但是，當電壓浪涌讓電極間的電位超過了擊穿閾值，內部的氣體就會發生電離。這種電離會瞬間引發等離子體放電，也就是一種可控的火花放電。這時候管子立馬導電，等離子弧提供了一條低電阻通路，把浪涌電流直接從敏感元件旁邊分流出去。等浪涌消退，電壓降到維持電壓以下，等離子體熄滅，管子又恢復到絕緣狀態。這個擊穿、導通、恢復的循環，就是它抗造又可靠的秘密。
兩電極還是三電極？門道在同步
弄懂了原理，咱們得看看怎么布線。普通的雙引線GDT是單路徑保護，拿來把單個直流電源軌或同軸電纜分流到地，非常合適。但是，如果你把兩個獨立的雙引線管并聯在數據線對上，麻煩就來了。因?yàn)樗鼈冇肋h(yuǎn)不可能在同一微秒觸發，這就導致線路之間會殘留有害的“橫向電壓”。

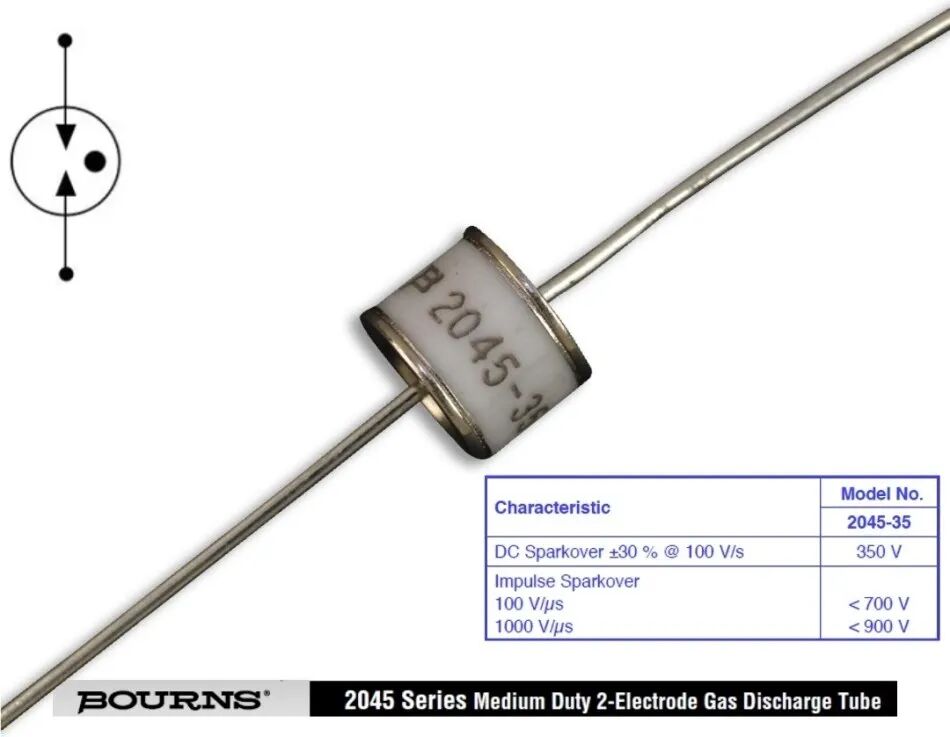

雙電極氣體放電管 來源：Bourns
為了搞定這個痛點，三線氣體放電管應運而生。它把兩根導線封閉在同一個氣體室里，只要其中一根導線觸發電離，整個放電管就會集體觸發，同時把兩根導線放電至地線。這種同步動作，正是敏感通信電路和差分?jǐn)?shù)據電路最需要的平衡保護。

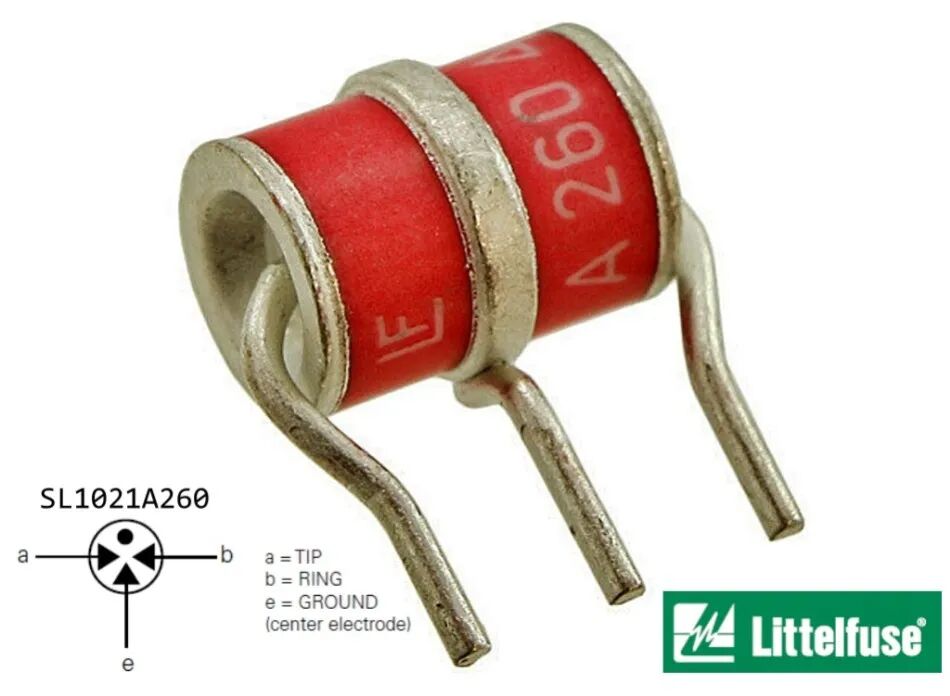

三線GDT來源：Littelfuse
要注意的是，標準型GDT通常是兩電極和三電極兩種配置。兩電極器件多用于線對地或線對線保護，而三電極GDT能在單個元件內同時提供這兩種保護路徑，優勢相當明顯。
參數避坑指南：別被數據手冊忽悠了
給特定應用選型時，首要目標是讓器件在正常運行時當個“隱形人”，遇到浪涌又要能瞬間爆發。這就得仔細盯幾個關鍵電氣參數。首先是直流擊穿電壓，為了防止誤觸發，GDT的最小擊穿電壓通常得是系統峰值工作電壓的1.2至1.5倍。
還有一個大坑，就是后續電流。因?yàn)镚DT本質是個“短路”器件，一旦被電離，電阻會降到極低。浪涌過后，如果系統電源還能撐住這個電弧，電流就會繼續通過電離氣體流動。
所以在數據手冊里，廠家通常不列后續電流，因?yàn)檫@取決于你的系統特性。他們只給你電弧電壓和輝光放電到電弧放電的過渡電流，剩下的“保持”風險得咱們自己算。通常情況下，我們需要配合金屬氧化物壓敏電阻（MOV）等元件來有效“抑制”電弧，讓GDT成功復位。
此外，評估耐用性得看標稱脈沖放電電流和交流放電電流。而在高頻線路里，最大電容必須盡可能小，以確保高頻線路中的信號完整性，同時最小絕緣電阻得夠大，確保它在浪涌發生前絕對電氣透明。

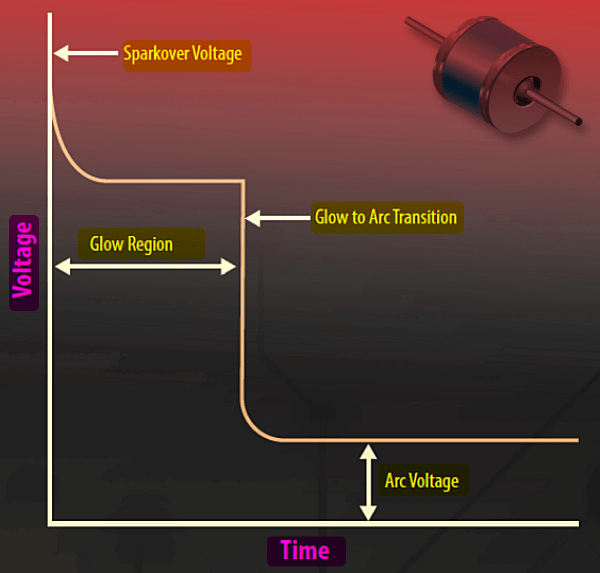

GDT電壓擊穿特性曲線
從理論曲線來看，GDT的保護性能由不同電學階段定義。先是氣體電離的擊穿電壓，接著電壓下降到輝光區。隨著能量增強，器件經歷從輝光放電到電弧放電的快速轉變，電壓驟降至最低點，也就是最終的“短路”狀態。這個低電弧電壓，正是引發系統電源持續電流風險的罪魁禍?zhǔn)住?/span>
實測如何檢驗真身？
現在國際上評估GDT，基本都認IEC61000-4-5這個浪涌抗擾度標準。它規定了1.2/50μs電壓脈沖和8/20μs電流脈沖的波形，用來模擬雷擊或開關瞬態。GDT作為第一道防線，負責鉗位并轉移能量。
但你怎么知道手頭這顆GDT是不是已經被打廢了？電磁脈沖（EMP）或者雷擊過后，驗證它是否還活著的唯一可靠方法，就是讓它再“冒一次火”。咱們一般用直流高壓斜坡測試，拿電源或兆歐表搞定。慢慢加壓直到額定擊穿點，但千萬別忘了在測試電路中串聯一個電阻。這玩意兒能限制浪涌電流，保護電源，也防止GDT在重復測試中直接過載報廢。
它不僅僅是個保護管，在電信基站、工控設備、消費電子的電源線和數據傳輸線上，它都是默默奉獻的守護神。平時隱身，關鍵時刻挺身而出，把能量安全轉移。
【今日討論】
大家平時防浪涌，是更喜歡用GDT+MOV的黃金組合，還是干脆用個TVS管一了百了？
