先進的人工智能(AI)系統正迫使半導體產業重新思考硅芯片、封裝、電路板、供電、內存、散熱與制造之間的邊界。過去幾年來，主流討論集中在先進封裝能力、高帶寬內存(HBM)集成、大尺寸中介層(interposer)、有機基板限制、玻璃基板，以及2.5D與3D集成的擴展極限。
這些討論依然成立，但更深層的系統問題正在浮現：如果封裝基板不再是系統集成層級的中心，那又會發生什么事？這個問題在比較三種架構方向時尤其重要：
CoWoS (芯片-晶圓-基板集成封裝；Chip-on-Wafer-on-Substrate)型2.5D集成
晶圓級集成(Wafer-scale integration)
CoWoP (芯片-晶圓-平臺PCB集成；Chip-on-Wafer-on-Platform PCB)封裝概念
每一種方法都在試圖解決同一個產業問題：如何在突破傳統封裝堆棧物理限制的情況下，擴展AI計算密度、內存帶寬、瞬態供電、散熱控制，以及多裸片集成能力。然而，每一種架構只是將瓶頸轉移到不同位置。
CoWoS使先進封裝成為AI與高性能計算(HPC)擴展的核心。接著，晶圓級集成將硅集成推向極限。最后，CoWoP可能形成一種新的中間架構，使平臺PCB成為可控實現路徑的一部分。
因此，這不僅是一種封裝現象，更關乎系統實現問題。

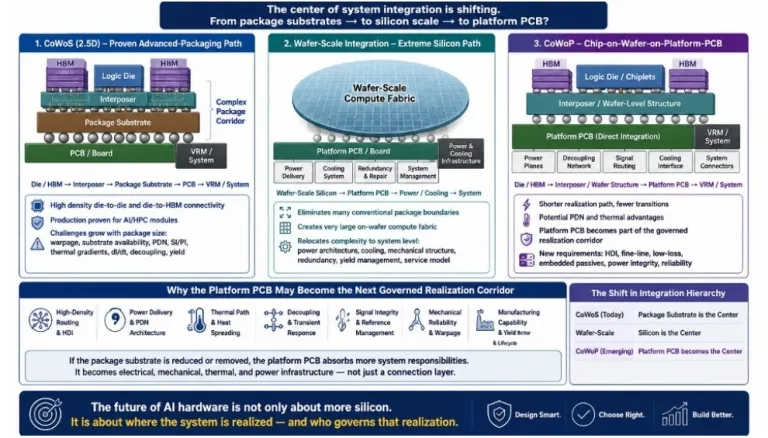

系統集成中心正在轉移：從封裝基板到晶圓尺度，再到平臺PCB？(來源：edn.com)
CoWoS：一種經驗證的先進封裝路徑
CoWoS已成為AI加速器與HPC芯片中最重要的先進封裝架構之一。它通過中介層將邏輯芯片、HBM堆棧與高密度互連集成，并連接至封裝基板與電路板。
CoWoS的優勢顯而易見：它提供高密度的芯片對芯片與芯片對HBM的連接能力，支持大型AI/HPC模塊，并已成為高帶寬系統中經過量產驗證的集成路徑。然而，CoWoS同時也暴露出現代封裝技術的限制。其復雜的實現路徑如下：
Die/HBM → 中介層 → 封裝基板 → PCB → 電壓調節模塊(VRM) / 系統
封裝基板必須支持扇出走線(escape routing)、電源分配網絡(PDN)、熱膨脹系數(CTE)過渡、機械穩定性、制造良率、解耦策略、信號完整性(SI)/電源完整性(PI)控制、翹曲管理，以及電路板連接可靠性。隨著封裝尺寸增加，這些挑戰變得更加嚴峻。
許多AI先進封裝最困難的問題并不在硅芯片本身，而是在封裝與封裝到電路板的實現路徑中：
翹曲
基板可用性
封裝尺寸
熱梯度
PDN阻抗
環路電感(loop inductance)
dI/dt響應
解耦電容布局
SI/PI不連續性
制造復雜度
換言之，CoWoS雖然強大，但封裝基板卻成為實現的一大障礙。這也是玻璃基板受到高度關注的原因。
玻璃基板有效，但限制仍存
玻璃材料可改善尺寸穩定性、降低翹曲、提供更好地CTE控制、支持更細線路環境，并通過玻璃通孔(TGV)改善垂直供電路徑。對于大型AI/HPC封裝與未來光電集成而言，這些優勢相當重要。
但玻璃不應被視為完全脫離封裝實現復雜性的解法。在多數實際玻璃基板架構中，玻璃主要只是作為核心層，而其他構建層仍然存在。這意味著大量高速布線密度挑戰仍集中在上層堆棧結構中。
此外，通過核心層的底層走線仍無法等同于短距離的上層互連。信號穿過TGV并從下層返回時，仍會面臨不連續性、寄生效應、參考平面問題，以及SI/PI管理要求。
因此，玻璃改變了封裝問題，但并未消除問題本身。這一點非常關鍵，因?yàn)镃oWoP并非只是材料替換，而是要探究實現層級本身是否可以改變。
晶圓級集成：硅的極致之路
晶圓級集成采取了完全不同的路線。它不再通過多裸片封裝集成，而是擴展整個硅系統本身，形成一個極大規模的計算芯片。最終得到一個在晶圓層級直接集成的大型計算架構，并搭配專用電源供應、散熱、冗余與系統基礎設施。
從技術角度來看，這非常強大，因?yàn)樗嗽S多傳統的封裝邊界，并在晶圓上創建了非常大的計算架構。然而，它并未消除復雜性，而是重新定位復雜性。電路板、電源架構、散熱系統、機械結構、冗余策略、良率管理方式與系統級服務模式，都必須圍繞這個大型硅平臺重新設計。
可以簡化理解為：晶圓級集成不斷擴大硅的尺寸，以至于整個系統都必須圍繞它進行調整。這對某些AI工作負載與專用系統具有吸引力，但未必適用于所有AI加速器、定制ASIC、小芯片(chiplet)平臺或內存密集型架構。
CoWoP：一種可能的中間架構
CoWoP之所以有趣，在于它可能提供第三種路徑。它不是傳統的Die/HBM → 中介層 → 封裝基板 → PCB路徑，而是縮短實現鏈：
Die/HBM → 晶圓/中介層結構 → 平臺PCB
其更深層的價值不僅是成本降低，而是可能改變電源、內存、機械與系統實現架構。如果移除或縮減封裝基板，系統就不再需要通過三個獨立層級(中介層、封裝基板與PCB)承擔實現的負擔。
因此整體路徑變得更直接。然而，這種直接性不能被過度簡化。一個可行的CoWoP架構不能假設細間距晶圓結構可以直接落在PCB上而不需要過渡策略。
最大挑戰可能在于晶圓/中介層精度與PCB可制造性之間的轉換。這個轉換層將決定CoWoP究竟是可實現的系統架構，還是僅停留在概念階段。
