隨著人工智能、高性能計算等應用快速發展，信息存儲技術正不斷向更高密度、更低功耗的方向演進。而在眾多前沿存儲技術中，單電子存儲器（Single-electron Memory）被認為是未來信息存儲的終極形態之一，其理論上能夠利用單個電子完成信息存儲，實現極限尺度的數據記錄。
不過，單電子存儲長期停留在理論層面。原因在于，當器件尺寸不斷縮小時，柵極與溝道之間的邊緣電容（Fringing Capacitance）反而會迅速增強，使單電子帶來的電學信號被嚴重削弱，導致量子存儲狀態難以在實驗中穩定觀測，尤其是在室溫條件下實現更具挑戰性。
近日，復旦大學周鵬教授、劉春森青年研究員團隊在《Science》發表題為《Robust single-electron memory with quantum states manipulation》的研究論文，提出了一種基于共面漏-溝道-源（DCS）結構的二維單電子存儲器，成功解決了邊緣電容帶來的限制，在室溫條件下實現了穩定的單電子非易失存儲，首次實現了對單一量子態的精準操控，為新一代量子存儲器的發展提供了新的技術路線。
研究團隊首先分析了傳統單電子存儲器難以實現的重要原因。理論上，理想的單電子存儲器在不同電極之間不存在寄生電容，因此每增加或減少一個電子，都能夠帶來明顯且可區分的閾值電壓變化（ΔVth）。
然而，在傳統硅基器件中，由于溝道具有一定厚度，柵極與溝道側壁之間不可避免地產生邊緣電容。這部分寄生電容會分擔電荷變化，使單電子產生的電壓變化大幅減弱，并且隨著器件尺寸進一步縮小，這種影響反而更加明顯。
研究表明，僅依靠縮小器件尺寸并不能實現真正意義上的單電子存儲，溝道厚度才是決定邊緣電容大小的關鍵因素。

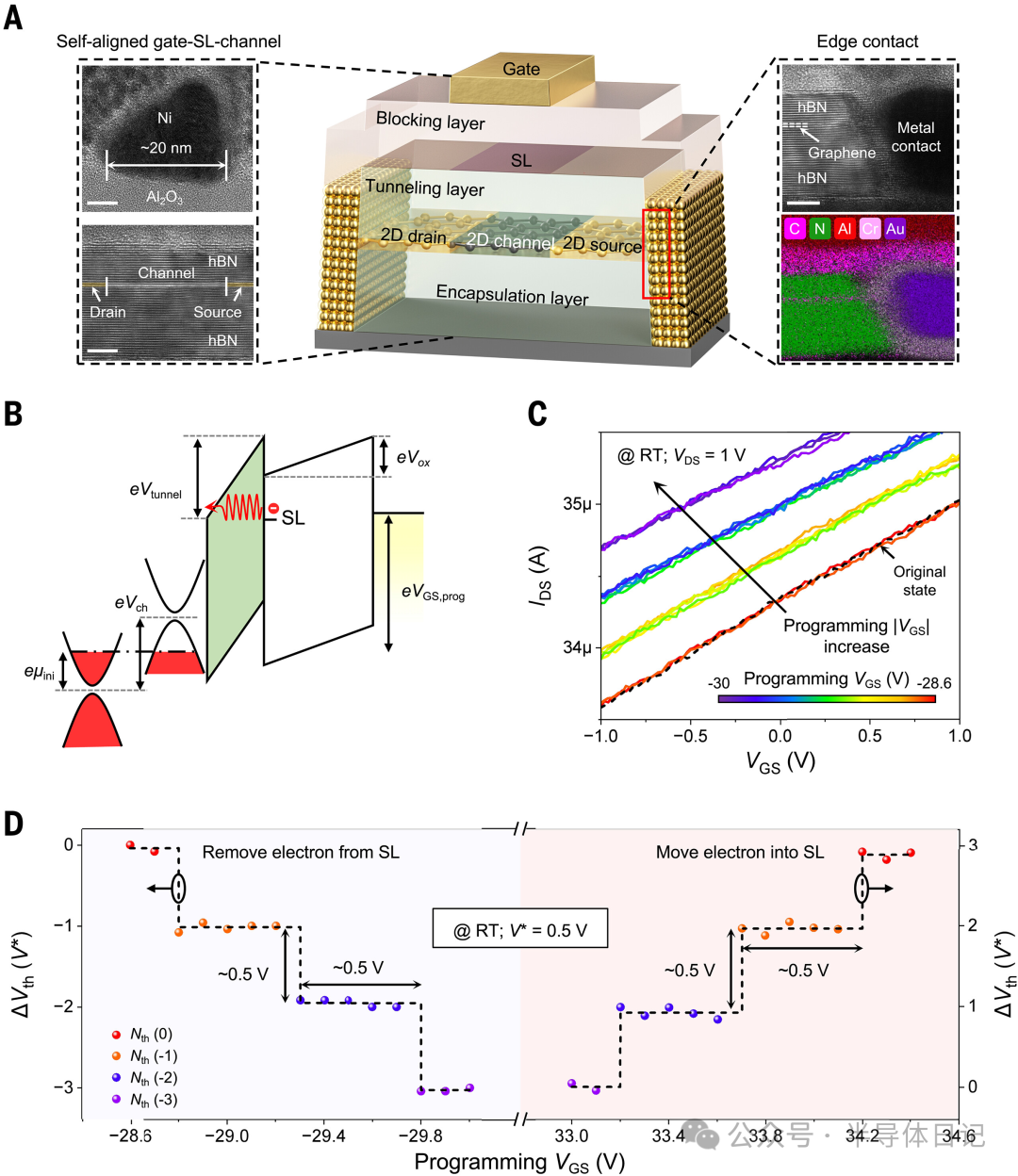

基于這一認識，團隊選擇厚度不足1 nm的二維材料作為溝道，并設計了全新的共面DCS（Drain-Channel-Source）結構，結合邊緣接觸方式，有效消除了傳統結構中的寄生電容，使邊緣電容貢獻降低至約2.4%。
整個器件采用石墨烯溝道，底部hBN進行封裝，頂部hBN作為隧穿層，Al?O?作為阻擋層，共同構建出適用于室溫量子存儲的新型二維存儲器結構。
在新結構下，研究團隊成功觀測到單電子存儲行為。實驗結果顯示，每向存儲層注入或移除一個電子，器件閾值電壓都會發生約0.5 V的量子化漂移（ΔVth），形成清晰、穩定且可區分的多個量子存儲狀態。
與此同時，相鄰量子態對應的編程電壓間隔也呈現出一致的量子化步長，表明器件已經能夠按照單電子為單位完成信息寫入與擦除。
相比此前報道的室溫單電子存儲器，該器件實現了目前較大的閾值電壓量子變化，使量子態更加容易識別，也為實際應用提供了更高的可靠性。
除了能夠穩定記錄單電子狀態外，該器件還表現出優異的非易失特性。研究發現，在室溫條件下，當編程脈沖持續時間由20 ns增加至90 ns時，器件閾值電壓幾乎保持不變，表現出一種不同于傳統Flash存儲器的自限幅量子編程特性。
傳統閃存中，編程時間越長，寫入電荷越多，閾值電壓也會持續增加；而該二維單電子存儲器則由量子化過程決定，每次僅對應單電子躍遷，因此幾乎不受脈沖時間影響。
此外，不同量子存儲狀態在室溫下經過5000秒后仍保持穩定，沒有出現明顯衰減，證明器件具有良好的非易失數據保持能力。
除了實現單電子存儲之外，本研究另一項重要突破，是提出了全新的DOS-scissors（態密度剪刀）理論。
研究團隊進一步利用石墨烯構建了雙狄拉克（Dual-Dirac）結構。由于石墨烯具有特殊的電子能帶，其費米能級可以被調節至零態密度（DOS=0）區域。
當費米能級進入這一特殊區域后，材料中幾乎不存在可參與隧穿的電子，因此原本應該發生的電子躍遷被直接阻斷，對應的量子存儲狀態也隨之"消失"。
實驗中，這種現象表現為相鄰量子態之間突然出現約±2 V的異常編程電壓間隔。只有繼續提高編程電壓，使費米能級跨越零態密度區域后，電子才能再次發生隧穿，進入下一量子態。
研究團隊將這一機制命名為"態密度剪刀（DOS-scissors）"，實現了對特定量子態的主動"剪除"和精準調控，為未來量子信息存儲提供了新的控制方法。
總體來看，該研究將二維材料超薄特性與創新的共面DCS結構相結合，有效解決了長期困擾單電子存儲研究的邊緣電容問題，在室溫條件下實現了穩定、非易失、可區分的單電子存儲。
更重要的是，團隊提出并驗證了DOS-scissors理論，實現了單一量子態的精準操控，進一步拓展了單電子存儲器的研究邊界。
研究人員認為，這一技術框架不僅適用于石墨烯體系，未來還可推廣至具有可設計零態密度區域的二維半導體及其他新型材料，通過對量子態進行有選擇性的調控，為超高密度存儲、低功耗信息處理以及未來量子信息器件的發展提供新的技術路徑。
