手機里最省電、最不起眼的那顆內存，被高通疊成3D小樓，再把加速器墊在了樓下。
近日，HBC（High-Bandwidth Compute）架構登臺，槍口對準HBM盤踞多年的AI內存王座。
「有效」二字更值得盯住
高通在投資者日上正式揭開High Bandwidth Compute，中文可譯為「高帶寬計算」。
名稱里用的是Compute，而非Memory，這已經點明它與HBM的根本差別：HBC是一套包含內存和計算邏輯的架構，并非單獨出售的內存產品。

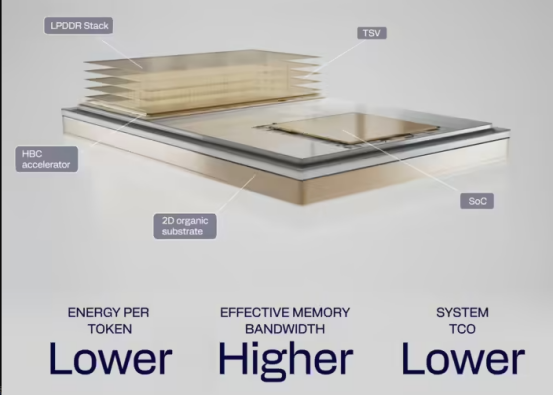

高通公開的結構圖頗為直白：多層LPDDR通過TSV硅通孔疊在HBC加速器上，HBC模塊與主SoC并排放在2D有機基板上；內存密集型工作由HBC就近處理，主SoC繼續承擔復雜、靈活且需要統一調度的計算。
搭載HBC Gen 1的Dragonfly AI250，設計指標為單卡768 GB內存、133 TB/s有效內存帶寬；56張卡組成的機架擁有43 TB內存和7.455 PB/s有效帶寬，機架熱設計功耗為140 kW。
與采用LPDDR5X的AI200相比，容量沒有增加，有效帶寬卻提高到18倍，HBC Gen 1商業樣片預計到2027年年中才會出現。
把算力墊在內存腳下

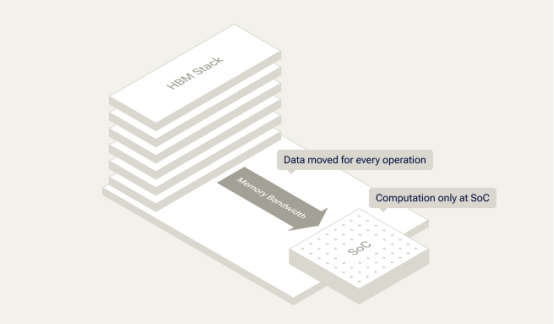

HBM用TSV把DRAM垂直堆起，再借CoWoS先進封裝貼靠在計算芯片身側，距離縮短了，代價也水漲船高，硅中介層、封裝產能、良率損耗，每一項都在給賬單添零。
高通換了個方向，HBC采用分離式設計：主SoC歸主SoC，內存歸內存，中間以標準2D有機基板互連，昂貴的硅中介層和CoWoS被一并請出門外。

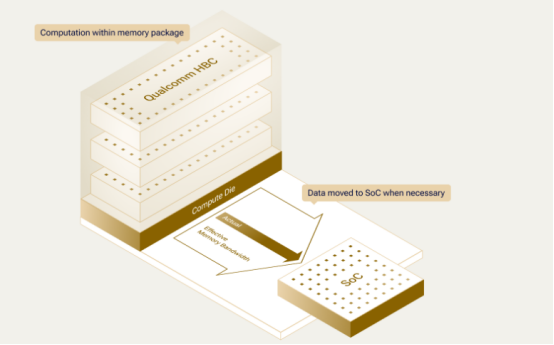

真正的巧思藏在內存那一側，一顆專用近內存加速器墊在LPDDR堆棧下方，計算與存儲經TSV垂直直連，數據的通勤距離從「樓上樓下」縮成「隔壁工位」。
高通數據中心業務負責人Tony Pialis的說法很直白：把XPU直接墊到DRAM堆棧下面，就能兼得SRAM級的速度與堆疊內存的密度。

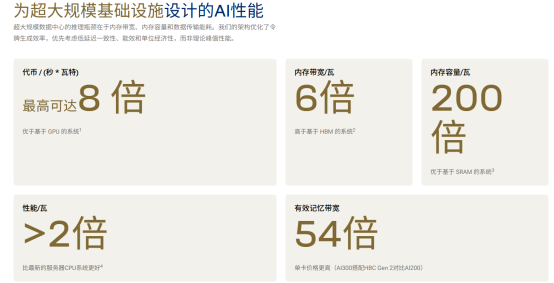

位置關系一變，賬本跟著改寫。按高通公布的數據，搭載第一代HBC的AI250加速器單卡內存帶寬達133TB/s，有效帶寬是使用LPDDR5X的AI200的18倍，支持最高768GB堆疊容量；卡級歸一化對比下，單位功耗帶寬是HBM的6倍，單位功耗容量是SRAM的200倍。

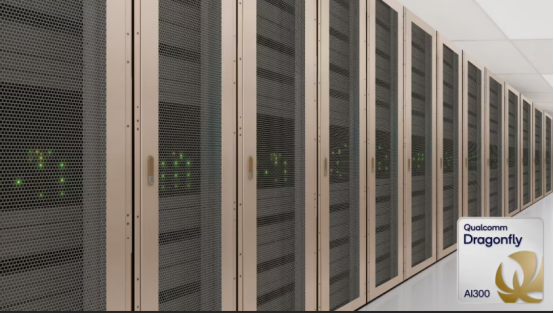

第二代HBC將隨AI300于2028年落地，有效帶寬較AI200再抬升至54倍，每瓦帶寬較HBM高出7倍。
為什么偏偏是LPDDR？這顆為手機而生的內存，骨子里刻著兩條基因：超低功耗，以及遠比HBM寬松的成本曲線。單堆容量上限更高、3D堆疊更友好，使它成為大容量推理的天然候選。
過去它棲身于手機和邊緣終端，近年已悄悄滲入AI推理加速卡，高通自己的AI200就標配LPDDR5X，單機架容量43TB，HBC相當于把這次滲透從「游擊」升級成「正面進攻」。
HBM4也在把邏輯芯片塞進堆棧底層，干起「近內存」的活。方向人人都看得見，高通只是走得更決絕，索性把整套加速器的地基打在內存樓下。
計算向內存靠近也不是一夜之間冒出的靈感，美光十多年前推出的Hybrid Memory Cube，同樣采用TSV把DRAM疊在高速邏輯層上；三星在2021年發布HBM-PIM，把可編程AI引擎放進HBM存儲體，宣稱在特定測試中可提升性能并減少數據移動。
HBC的看點在于時機與落點，它把近存計算、LPDDR、長上下文推理和整機架部署綁在一起，瞄準的工作負載比早期PIM方案清晰得多。
推理解碼給LPDDR開了側門
訓練大模型時，大規模矩陣運算會盡可能吃滿計算單元；在線推理卻有另一副脾氣。
輸入提示詞的預填充階段偏重計算，逐字生成答案的解碼階段需要不斷讀取模型權重和持續膨脹的KV緩存，經常受制于內存帶寬。
相關Roofline研究顯示，在典型大模型推理中，解碼階段的主要算子普遍落入內存受限區間。
智能體把這種矛盾推得更尖銳，一次任務可能包含長提示詞、連續推理、工具調用和多輪回看；每生成一個Token，系統都要搬動大量數據。此時再堆更多計算單元，很像給缺糧的廚房添灶臺，火力壯觀，鍋里仍然空著。
AI250恰好對準這一段，高通將它定位為解碼、推理鏈和智能體工作負載的專用平臺，宣稱單卡768 GB容量有助于減少上下文換出，并把支持的上下文長度從AI200的128K推進到100萬Token。
容量、帶寬和功耗被放在同一張賬單里，評價單位也由峰值FLOPS轉向每瓦Token數、每美元Token數。
LPDDR本身早已跨過手機邊界，NVIDIA Vera CPU同樣使用LPDDR5X，容量最高1.5 TB、帶寬最高1.2 TB/s，并與Rubin GPU的HBM4形成一致地址空間，用于KV緩存卸載和多模型運行。
NVIDIA Vera Rubin架構說明，HBC真正新增的變量，是把計算邏輯放到LPDDR堆棧旁邊，而非單純把移動內存裝進服務器。
這也是高通押注數據中心的商業支點，公司把2029財年數據中心收入目標定在150億美元以上。
它無須在所有訓練任務上擊敗GPU，只要在規模龐大、長期運行的推理機架中拿到一塊穩定份額，LPDDR時代積累的功耗設計、內存控制器和系統集成能力便能換一種方式兌現。
拆墻的不止高通一家
HBC出現時，HBM并沒有停在原地等待挑戰。三星和美光均已宣布HBM4量產：美光36 GB 12層HBM4帶寬超過2.8 TB/s；三星產品最高可達13 Gbps針腳速率和3.3 TB/s單堆帶寬。
主流加速器也已經把HBM4寫進下一代平臺，NVIDIA公布的初步規格顯示，單顆Rubin GPU配置288 GB HBM4，內存帶寬22 TB/s；AMD MI450則提供最高432 GB HBM4和19.6 TB/s帶寬。
HBC真正能夠撬動的，是HBM覆蓋所有AI負載的默認地位。訓練和高計算密度的預填充繼續青睞GPU與HBM；大規模、長時間運行的解碼業務可能轉向HBC等近存計算；CPU側上下文和KV緩存則更多使用LPDDR。
對HBM廠商而言，這既是壓力，也是新生意。部分推理需求可能離開高毛利HBM，LPDDR裸片、定制邏輯底座和3D集成又會形成新的價值環節；對云廠商而言，多一種架構就多一分議價能力。
對高通而言，挑戰也很清楚：它需要證明自己賣出的不止是一張漂亮的帶寬幻燈片，還有一套能被開發者使用、被數據中心維護、被財務部門算清楚的系統。
這恰是高通的機會窗口，它沒打算跟HBM拼絕對帶寬，它賭推理將成為AI算力的主增量，為此甚至收購開源AI軟件公司Modular補齊軟件短板。
高通預測，2029財年全球AI加速器市場規模將達6800億美元。
結尾：
真正的變化，在于AI內存的王座可能被拆成幾把椅子。HBM繼續托舉訓練與通用加速，HBC爭奪推理解碼的規模紅利。
高通若能把133 TB/s兌現為穩定的Token吞吐和更低賬單，LPDDR這次跨界便會從客串變成改寫分工。
部分資料參考：電子工程專輯：《重磅！高通發明全新內存架構：帶寬提升54倍》，全球半導體觀察：《高通推出 HBC 近內存計算架構，配套兩代 AI 加速器公布迭代時間表》，OFweek電子工程網：《AMD 的 Versal 芯片從 HBM 轉向 LPDDR5X》，36氪：《高通全面進軍 AI 數據中心：與 Meta 簽多代 CPU 大單、微軟部署 HBC 芯片，預計 2029 年業務收入達150億》
