高性能長波紅外光譜技術面臨一個根本性挑戰：長波紅外探測極易受熱噪聲干擾，傳統基于光柵色散或傅里葉變換架構的光譜儀需要高效光學器件、高靈敏度探測器與精密光路對準，導致系統復雜、成本高昂。得益于納米加工技術的進步與計算光譜儀等新型架構的興起，微型光譜儀研究取得了顯著進展。超構表面作為近十年快速發展的平面光學技術，憑借亞波長尺度強大的光場操控能力，在器件微型化、光波色散工程與特殊波前控制方面展現出獨特優勢，也為微型光譜儀帶來了系統集成與高維光場分析的雙重潛力。同時實現寬帶工作、高分辨率、緊湊尺寸與低成本的全微型化長波紅外光譜儀，仍是該領域亟待突破的難題。
據麥姆斯咨詢報道，近日，暨南大學與中山大學的研究團隊提出并實驗演示了一種長波紅外（LWIR）微型快照式計算光譜儀。該光譜儀僅由9個等離激元超構表面單元構成的陣列與一臺商用非制冷熱像儀組成，利用局域表面等離激元共振實現寬波段光譜編碼，結合壓縮感知算法與字典學習技術完成光譜重建。實驗結果表明，該光譜儀在7~14 μm全長波紅外波段內實現了相對誤差小于1%的波長精度，光譜分辨率最低可達約110 nm；成功演示了黑體光源寬帶光譜、乙醇液體吸收譜以及聚四氟乙烯、聚乙烯、聚氯乙烯三種聚合物薄膜的特征吸收譜重建，并可基于重建光譜實現材料分類識別。這一方案為便攜式、高性能、低成本的長波紅外光譜分析工具提供了極具潛力的技術路徑。研究成果以“A Miniaturized Snapshot Spectrometer at Long-Wave Infrared Wavelengths”為題發表在Laser & Photonics Reviews期刊上。
光譜儀的架構與工作原理
研究團隊提出的長波紅外光譜儀，核心由等離子體超構表面陣列（PMSA）與商用熱像儀兩部分構成。PMSA作為光譜編碼器，利用少數具有不同透射譜的超構表面單元對入射長波紅外光譜進行調制；熱像儀則單次捕獲編碼后的紅外光強，用于光譜重建。該架構將光譜分辨率與精度的重?fù)?dān)從純硬件轉移到算法層面，從而允許硬件端采用極簡設計——僅需少數超構表面編碼單元加一臺普通熱像儀，即可實現遠超硬件通道數的光譜重建能力。

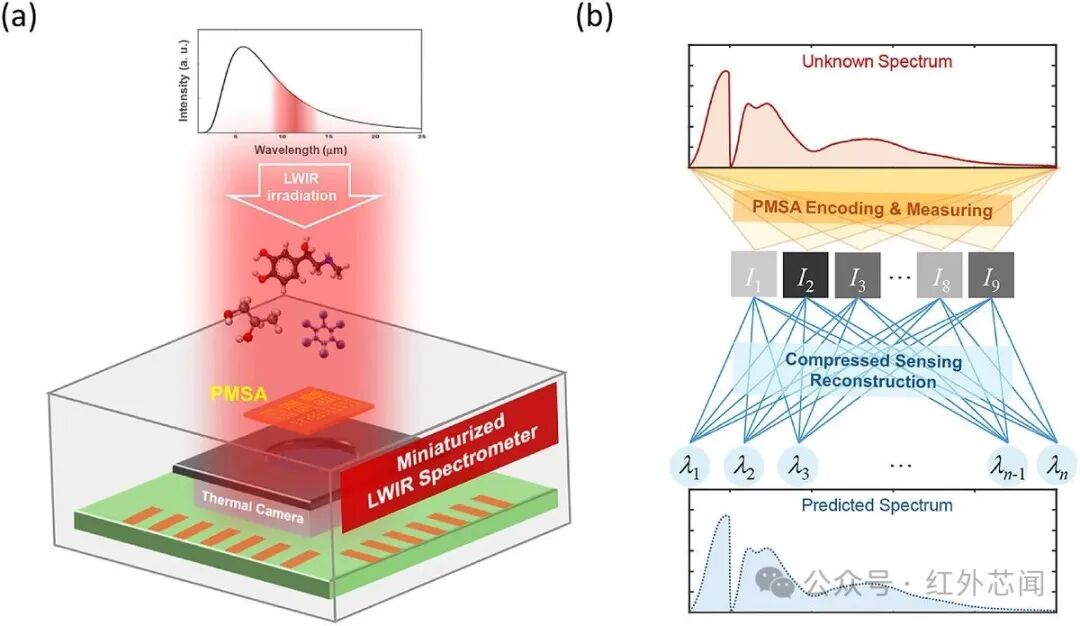

圖1 所提出長波紅外光譜儀的光譜分析原理圖
等離子體超構表面陣列（PMSA）的設計與實驗裝置搭建
PMSA的襯底選用硒化鋅（ZnSe），因其在長波紅外波段具有優異的寬帶透射率與相對較低的折射率。每個超構表面單元由周期性金納米長條陣列構成，支持局域表面等離子體共振（LSPR）。通過精確調控金長條的周期P與長度L兩個幾何參數，可有效調諧共振峰位，進而改變超構表面的透射光譜響應。共振峰位的系統性偏移能夠生成一組獨特且弱相關的光譜響應函數集合，這正是光譜編碼所需的核心條件。綜合光譜重建性能與光譜儀占比面積兩方面考量，團隊最終選取9個超構表面單元組成PMSA。圖2展示了PMSA芯片的設計、制備與光譜表征。圖3展示了所提出長波紅外光譜儀的實驗搭建與數據處理。

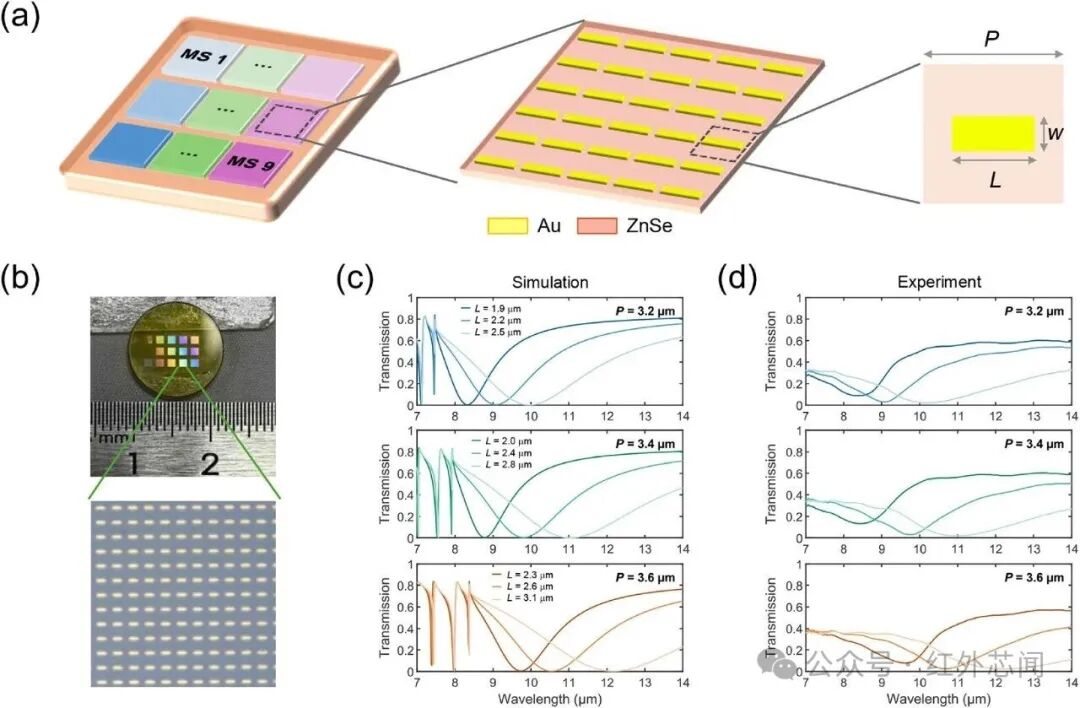

圖2 PMSA芯片的設計、制備與光譜表征

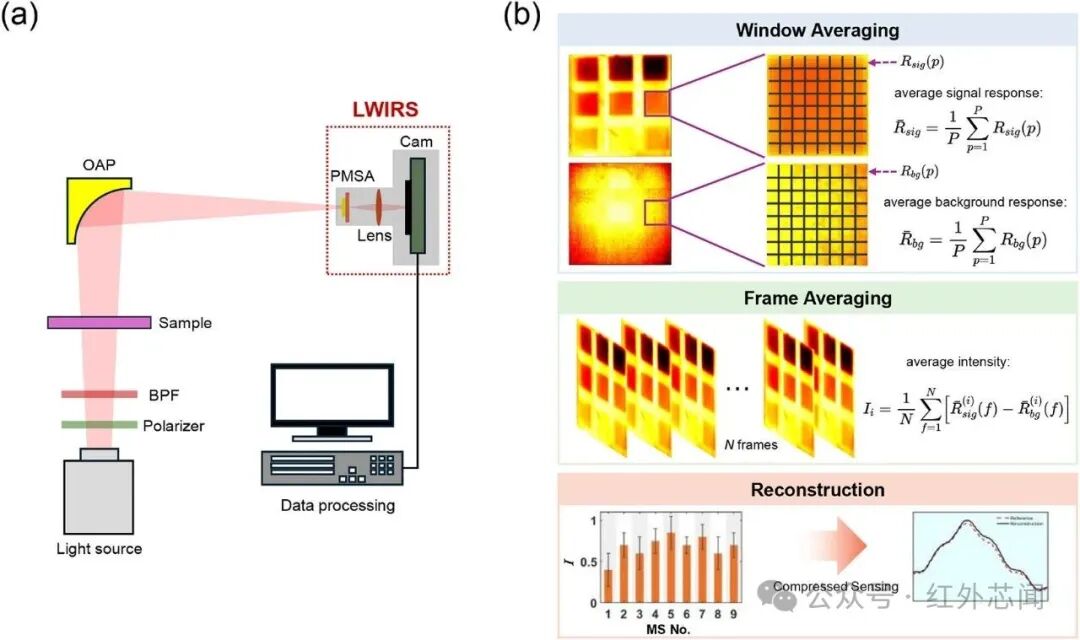

圖3 所提出長波紅外光譜儀的實驗搭建與數據處理
光譜重建與材料識別
為全面評估微型長波紅外光譜儀的性能，研究團隊系統開展了窄帶與寬帶兩類光譜重建實驗。窄帶光譜由光柵單色儀從硅碳棒寬帶光源中濾出產生，在8~12 μm范圍內以約0.4 μm為間隔測試了一系列單峰窄帶信號，相關結果如圖4所示。僅用9個超構表面編碼單元的極簡架構，就在長波紅外全波段實現了優于1%的波長精度與約110 nm的光譜分辨率，這一結果本身就突破了"通道數決定分辨率"的傳統認知，充分體現了計算光譜學框架下硬件極簡、算法賦能的設計哲學。

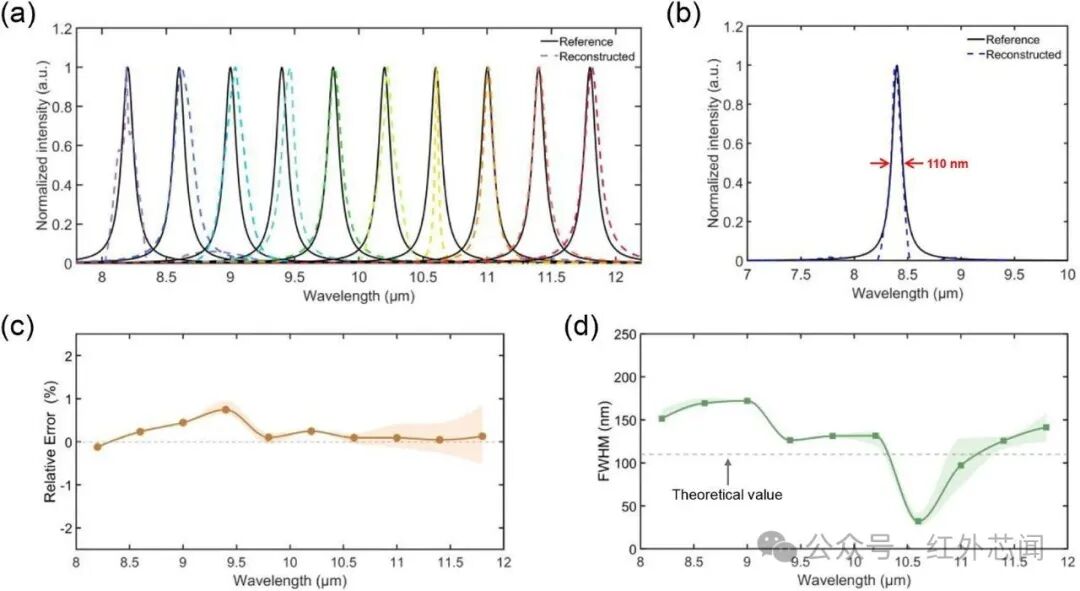

圖4 窄帶光譜的光譜重建
窄帶性能驗證了系統的基本光譜分辨能力，而實際應用場景中更多遇到的是具有連續特征的復雜寬帶光譜。研究團隊進一步對多種寬帶光譜進行了重建驗證。首先測試了硅碳棒光源的寬帶輻射譜，其次驗證了液體化學樣品的檢測能力，為進一步展示普適性，研究團隊選取聚四氟乙烯（PTFE）、聚乙烯（PE）、聚氯乙烯（PVC）三種典型聚合物薄膜進行光譜分析，相關結果如圖5所示。

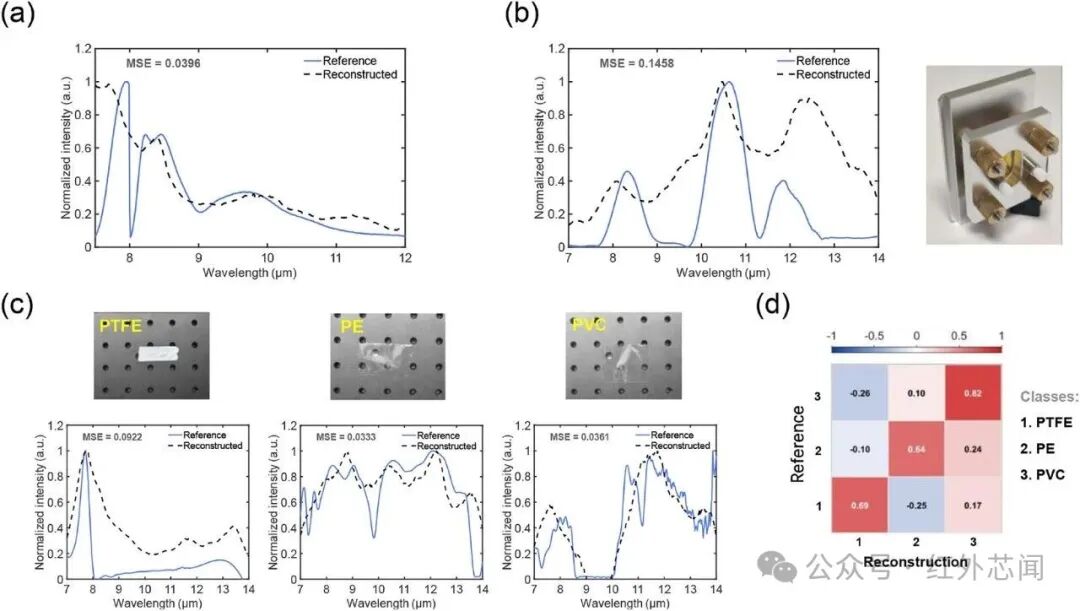

圖5 寬帶光譜重建與材料識別
為更清晰地定位本工作在領域中的位置，研究團隊將其與近年來的微型中紅外光譜儀進行了系統對比。對比維度涵蓋工作波段、光譜分辨率與光譜編碼單元數量三個核心指標，相關結果如圖6所示。

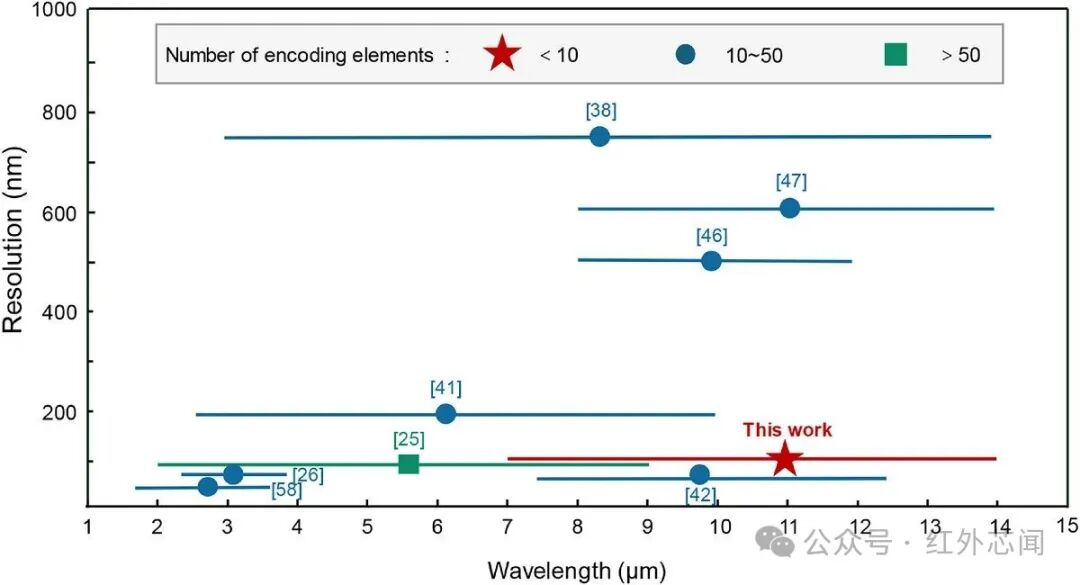

圖6 部分微型化光譜儀在中紅外波段的性能對比
https://doi.org/10.1002/lpor.71458
