總線由總線，總線分支及網絡標號組成，代表具有相同電氣特性的一組導線，在具有相同電氣特性的導線數目較多的情況下，可采用總線的方式，以方便識圖，這里就講解下如何放置總線及總線分支。
1、放置總線
1）執行菜單命令“放置-總線”，也可以直接點擊繪圖工具欄“
”圖標，進入放置狀態。
圖1 總線屬性框示意圖
圖2 總線繪制圖
2）在放置狀態下按“Tab”鍵，可以在原理圖界面右側的屬性框對總線的顏色或者形狀進行更改，如圖1所示。

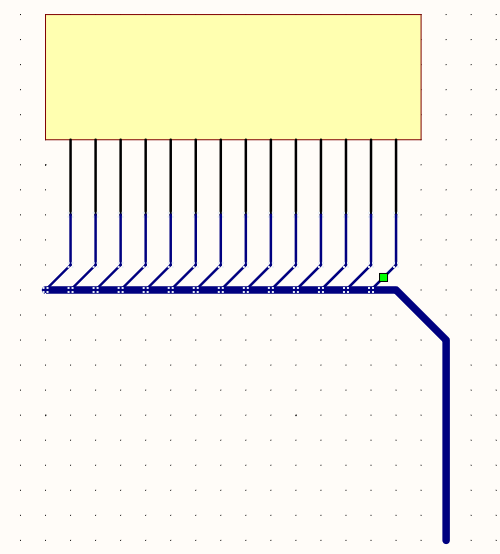

3）和繪制導線是一樣的，在需要繪制總線的元件附近進行單擊即可繪制，如圖2所示。
2、放置總線分支
1）按快捷鍵“PW”，在元件的管腳上畫出一條延長線，如圖3所示。
2）總線必須配以總線分支，執行菜單命令放置-總線入口。
3）在放置狀態下按空格鍵可以旋轉調整左右方向，然后根據需要在總線上單擊放置，以連接總線和延長線，如圖4所示。
4）連接完成后在加上網絡標號，BUS總線就已經繪制好了。

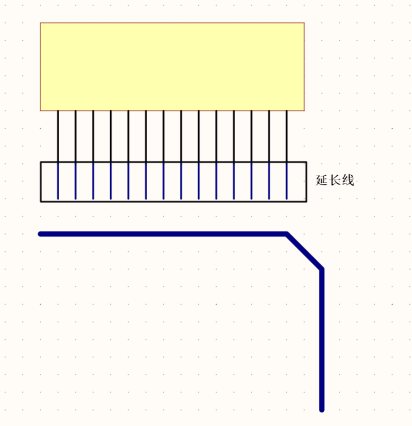

圖3 繪制延長線
圖4 放置總線入口
