單芯片雙向GaN HEMT隱藏的"坑"：不是雙向導通，而是兩個內部柵極的互相串擾

SysPro電力電子技術  |  參考來源：The University of Hong Kong

這篇我們聚焦于：單片雙向GaN HEMT，其應用范圍之廣泛：電機控制/電源系統、AI供電、充電儲能、光伏逆變，已然成為功率轉換業內的焦點。

這篇前瞻洞察，我們就來聊聊單芯片雙向GaN HEMT隱藏的"坑"——不是把兩個方向的導通路徑做出來，而是把兩個柵極之間的動態關系管住。

傳統單向GaN HEMT，只需要重點控制一個活動柵極的過沖、誤導通和Miller效應；但Monolithic Bidirectional GaN Device（單片雙向GaN器件，MBDS）內部同時存在G1和G2，任何一個柵極開關，都可能通過內部電容耦合影響另一個非活動柵極。

這會讓柵極驅動設計從“單門極控制”變成“雙門極協同控制”。

更麻煩的是，這種串擾并不是外部PCB布局造成的普通噪聲，也不是分立背靠背開關里常見的共源電感問題。它來自單片器件內部兩個柵極之間的固有電容耦合，屬于器件結構帶來的新可靠性邊界。

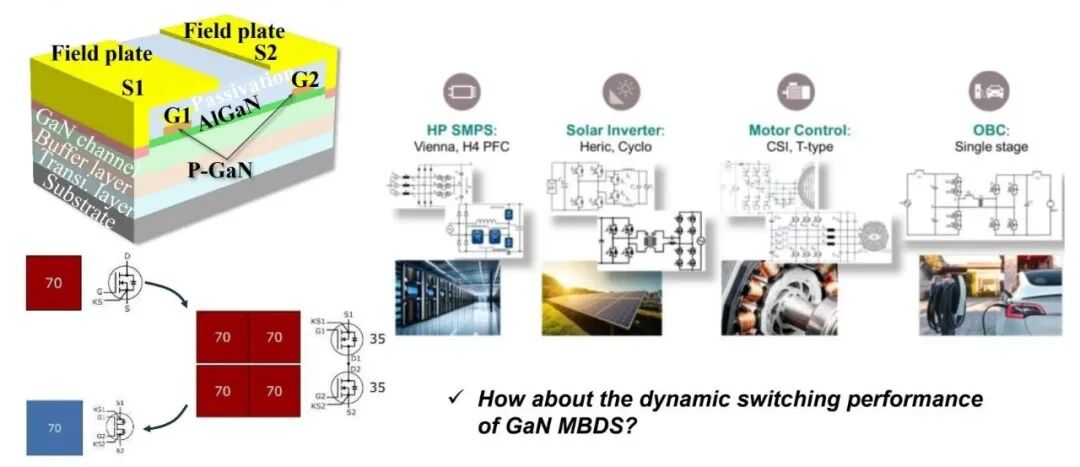

圖片來源：The University of Hong Kong | 單片GaN雙向開關的應用前景與動態開關性能問題

因此，這篇內容可以按三層理解：

• 器件層：MBDS把兩個方向的GaN開關集成到同一芯片，面積和寄生有優勢，但內部G1、G2之間會出現新的耦合通道。

• 測試層：400 V / 20 A雙脈沖對比顯示，分立BDS沒有明顯柵極串擾，單片MBDS出現高邊柵極過沖和正/負串擾。

• 驅動層：柵極電阻選擇不能只壓活動柵極過沖，還要同步控制非活動柵極串擾，因此傳統單向GaN驅動思路不夠用了。

一、為什么單片雙向GaN值得做：它解決的是背靠背開關的面積和寄生問題

雙向開關的傳統做法，是用兩個功率器件背靠背連接。這樣可以實現雙向阻斷和雙向導通，但器件數量、封裝面積、導通路徑、寄生電感和驅動復雜度都會增加。在單級OBC、矩陣變換器、高頻AC接口和固態保護場景里，背靠背器件會成為密度和效率的約束。

單片GaN BDS，其吸引力就在于：把兩個方向的開關功能集成到同一GaN-on-Si HEMT結構內。

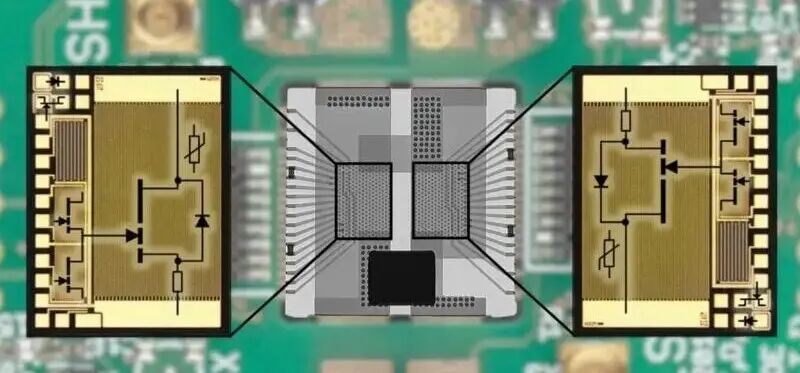

下圖展示了從分立器件到單片雙向器件的面積壓縮邏輯：器件單元可以由兩個獨立開關變成一個雙向結構，理論上能降低芯片面積、減少封裝互連并提高高頻應用中的功率密度。

但集成度提升后，問題也會從外部互連轉移到內部結構：

• 單向GaN器件里，硅襯底通常可以綁定到源極端，襯底電位管理相對明確；

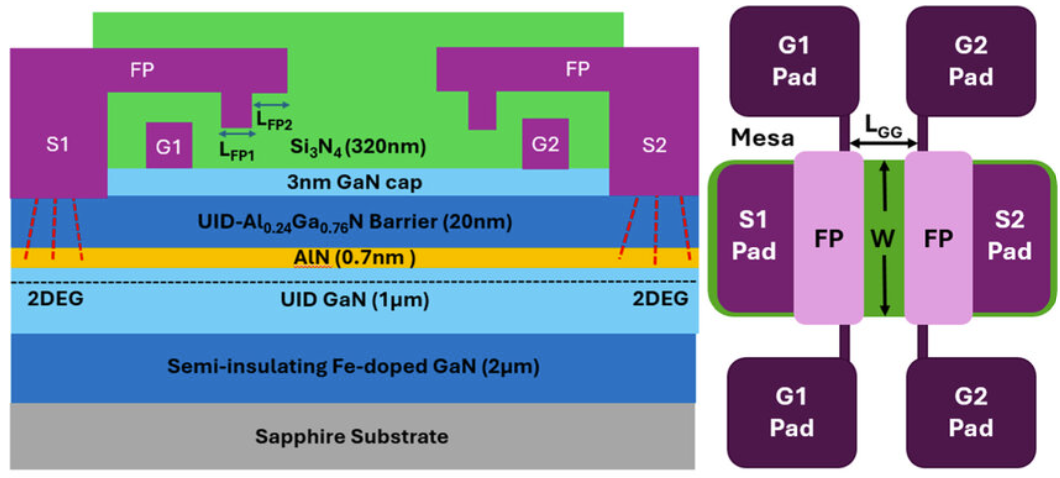

• 雙向GaN器件有兩個源極端和兩個柵極端，襯底、電場、溝道和柵極之間的耦合關系更復雜。

二、DUT和測試平臺：650 V / 25 mΩ MBDS不是和普通分立BDS等價

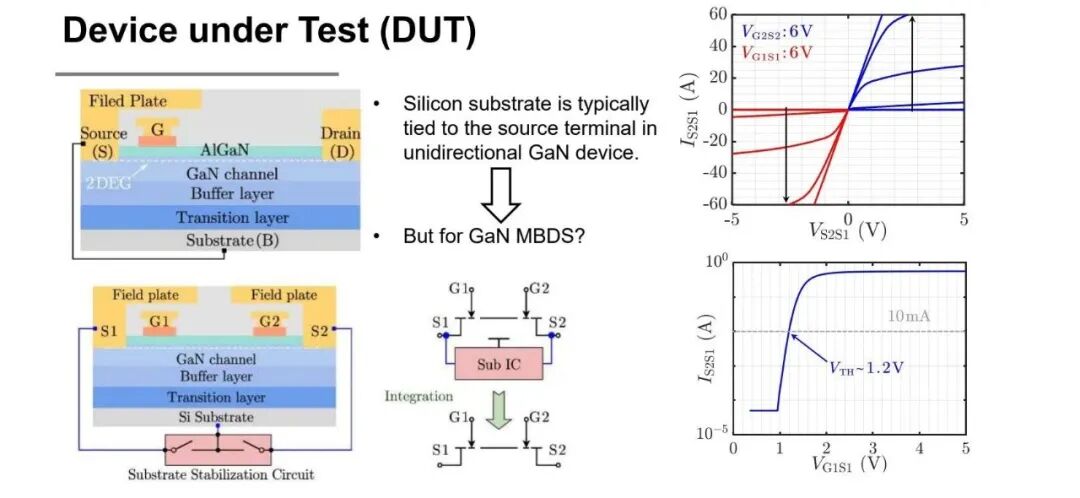

測試對象是650 V / 25 mΩ GaN MBDS，并帶有substrate management circuit（襯底管理電路）。

下圖右側曲線顯示器件具有雙向導通能力，閾值電壓約1.2 V。這個結構的關鍵在于，G1/S1和G2/S2共同定義雙向器件狀態，不能簡單等同于兩個分立GaN HEMT共漏連接。

圖片來源：The University of Hong Kong  | 650 V / 25 mΩ GaN MBDS器件結構、襯底管理和靜態特性

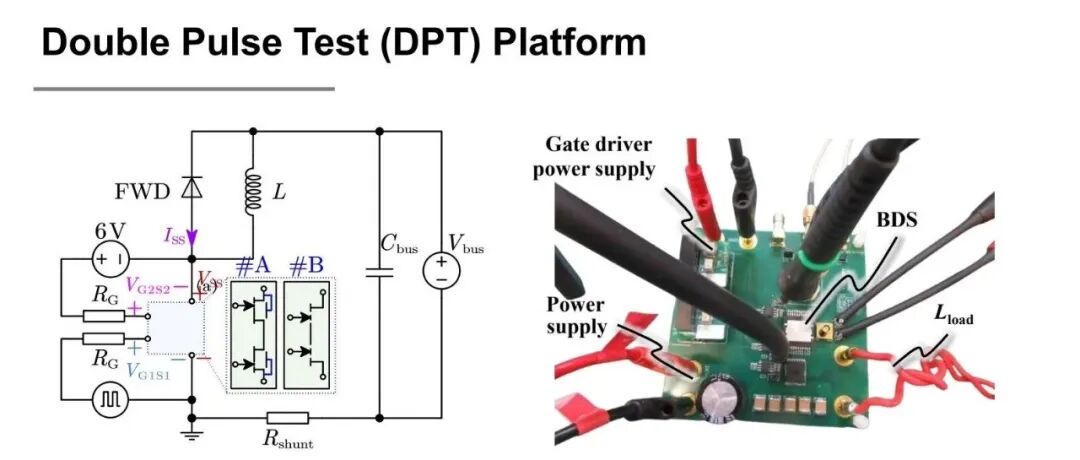

為了區分器件內部問題和外部電路問題，研究做了對比測試：一組是由2顆650 V / 27 mΩ分立器件構成的common-drain BDS，另一組是650 V / 25 mΩ工業樣品MBDS。兩者都進入雙脈沖測試平臺，對比開關過程中的柵極波形、母線電壓和電流響應。

圖片來源：The University of Hong Kong | DPT平臺及分立BDS與單片MBDS的對比測試結構

這個對比設計很關鍵。如果只有MBDS樣品，很難判斷串擾是PCB布局、探頭接法、驅動電源或器件內部造成的；有了分立BDS作為參照，就可以看到：在相同400 V / 20 A和相同柵極電阻條件下，分立BDS沒有明顯串擾，而單片MBDS出現清晰柵極波動。

三、實驗現象：G2會鏡像G1開關，非活動柵極也會被拉出安全窗口

在400 V / 20 A條件下，RG,on為2.2 Ω、RG,off為3 Ω時，分立BDS的高邊柵極基本維持在穩定電平，沒有明顯串擾；單片MBDS中，高邊柵極出現清晰尖峰。GaN MBDS高邊柵極上的電壓過沖會威脅柵極可靠性，不適合在功率應用中被忽略。

這個現象比普通Miller串擾更特殊：

• 普通Miller串擾通常是漏極電壓快速變化通過Cgd耦合到同一個器件柵極；

• 這里的現象是G1開關時，G2端也產生波動。

也就是說，非活動柵極并沒有被驅動器主動切換，卻因為內部耦合跟著活動柵極動作。

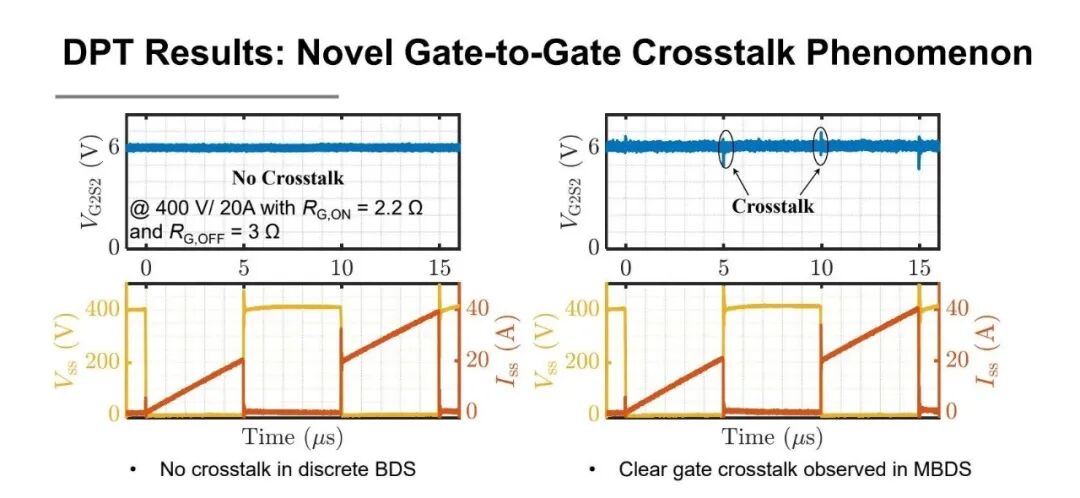

圖片來源：The University of Hong Kong | 分立BDS無明顯串擾，單片MBDS出現高邊柵極串擾

進一步觀察開通和關斷瞬態，可以看到positive crosstalk（正串擾，PC）和negative crosstalk（負串擾，NC）。G2的波動方向和G1的開關行為對應：G1開通/關斷時，G2被內部耦合通道拉高或拉低。這說明問題不是隨機噪聲，而是具有明確時序和極性的電荷耦合過程。

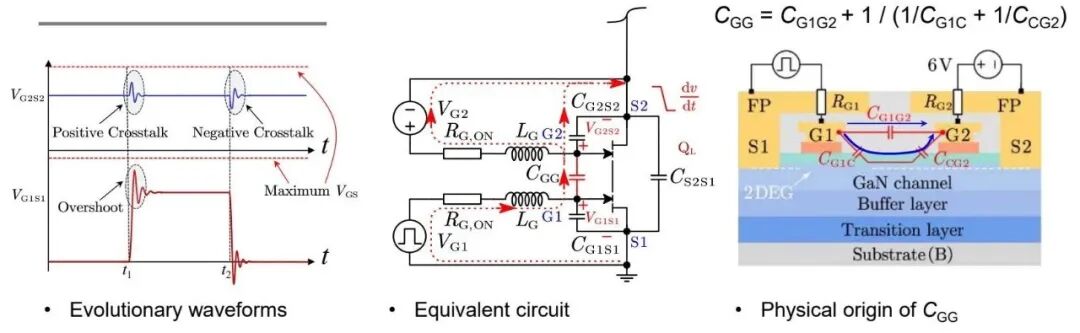

四、串擾機理：內部CGG讓活動柵極的位移電流流過非活動柵電阻

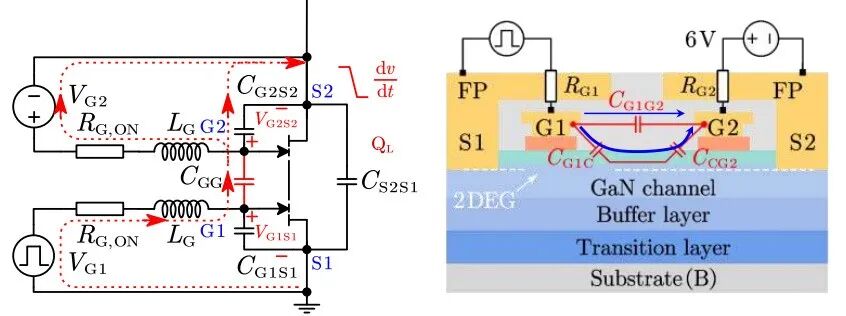

機理分析把問題歸結為內部gate-to-gate capacitance（柵極到柵極電容）CGG。

報告中給出的等效關系是：CGG由G1-G2直接電容，以及G1到溝道、溝道到G2的串聯電容共同構成。當G1快速切換時，dv/dt會通過CGG產生位移電流，這股電流再流過非活動柵極的電阻，最終在G2上形成電壓擾動。

這里的關鍵不在于CGG本身有多大，而在于它的路徑是內部的：外部PCB可以優化共源電感、門極回路面積和探頭接法，但內部柵極之間的電容耦合不能靠板級布局完全消除。它需要被納入器件模型、驅動設計和可靠性評估。

五、柵極電阻選擇：不能只壓活動柵極過沖，還要壓非活動柵極串擾

柵極電阻是GaN驅動里最常用的調節手段：

• 增大RG,on可以減緩開通速度、降低過沖和振蕩，但也會增加開關損耗；

• 減小RG,on可以提高效率，卻可能放大過沖和誤觸發風險。對單向GaN來說，這個權衡已經很熟悉。

MBDS的不同之處在于，RG,on變化不僅影響活動柵極G1的overshoot，也會同時改變非活動柵極G2上的PC和NC。下圖實驗中在RG,on 0到11 Ω范圍內測試，RG,off保持3 Ω，可以看到G2的正/負串擾與G1峰值過沖之間存在明顯權衡。

六、給系統設計的啟示：單片雙向GaN需要新的驅動、模型和保護邊界

這項結果對雙向GaN應用有直接影響：未來如果把MBDS用于單級OBC、矩陣變換器、固態斷路器或高頻AC接口，不能只沿用單向GaN HEMT的驅動規則。同時：

• 驅動器需要同時定義G1/G2的開通、關斷、鉗位和負壓策略；

• 器件模型需要包含內部CGG；版圖和封裝也要評估兩個柵極之間的電位關系。

星球補充看點

公開版這里先保留驅動器、模型、保護邊界和系統應用啟示的核心判斷，更多內容在知識星球發布。
