超構表面（Metasurfaces）已經成為亞波長尺度光場調控的重要平臺，因其有望取代傳統笨重的光學元件而備受關注。然而，目前大多數超構表面均采用靜態設計，具有固定的功能。
據麥姆斯咨詢報道，近日，浙江師范大學和浙江大學的研究團隊通過將相變Sb?Se?薄膜與壓電MEMS微鏡異質集成，展示了一種高效可調諧的超構波片（meta-waveplate）。利用Sb?Se?可逆的非晶態-晶態相變特性，并結合MEMS微鏡實現的納米級空氣間隙調控，該超構表面在1550 nm通信波長下可實現零波片（ZWP）、半波片（HWP）和四分之一波片（QWP）功能之間的動態切換。該器件在不同旋轉角度下均保持穩定的偏振轉換性能。此外，研究團隊還基于該平臺開發了一套納米四分之一波片設計庫，可實現反射光場的大范圍相位調控，并支持可編程的光束掃描。這種可調架構為具有動態切換功能的自適應光子學開辟了新的發展方向。相關研究成果以“Electrically Tunable Meta-Waveplate Enabled by Sb?Se?-Heterogeneously Integrated Piezoelectric MEMS Mirror”為題發表于Micromachines期刊上。
可調諧MEMS超構波片設計

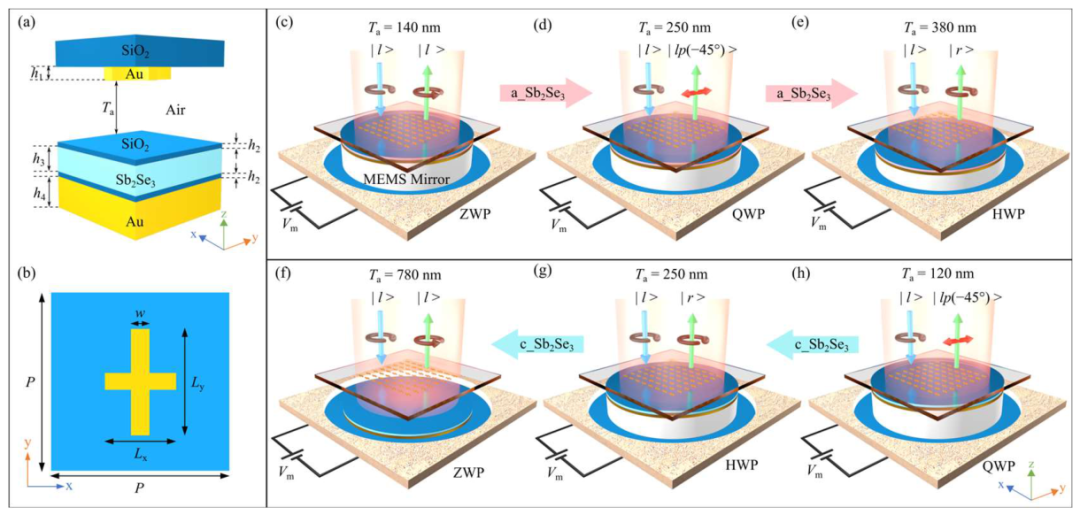

圖1展示了本研究所提出的可調諧MEMS超構波片（TMMW）器件的工作原理。如圖1a和圖1b所示，該器件采用異質集成架構，其中涂覆SiO?-Sb?Se?-SiO?多層膜的MEMS微鏡與具有超構表面圖案的玻璃襯底鍵合。該MEMS微鏡由集成在微鏡表面下方的鋯鈦酸鉛（PZT）壓電薄膜執行器驅動。通過施加調制壓電V?，利用電壓驅動調節界面空氣間隙T?，從而實現器件的動態調控。相變材料Sb?Se?的相變狀態可以通過電熱相控方案實現可逆切換。
圖1 可調諧MEMS超構波片反射模式下的工作原理

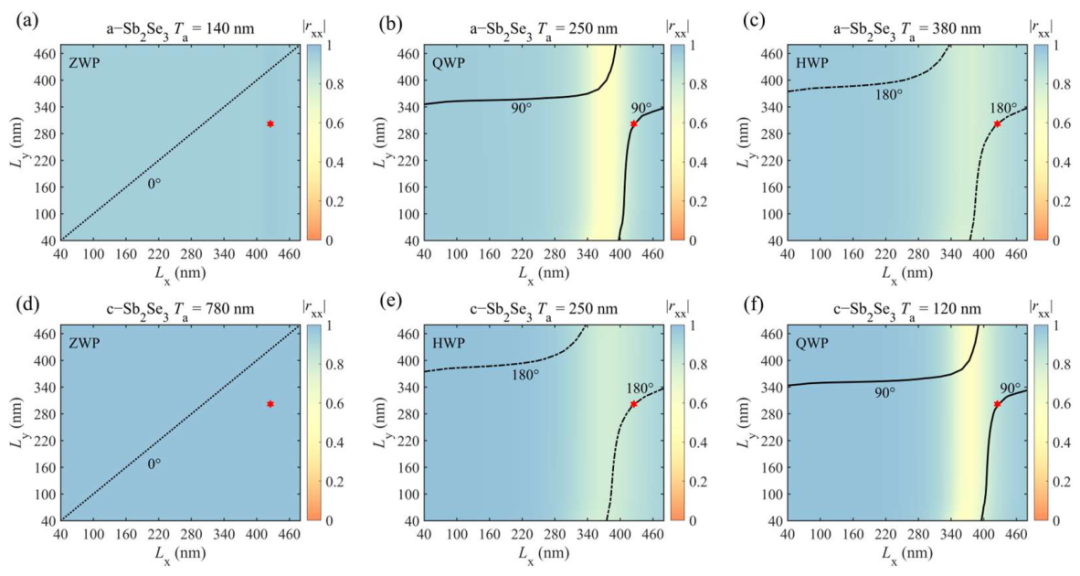

從微觀的角度來看，可調諧MEMS超構波片的超構單元沿x和y主軸方向的光學反射響應可通過瓊斯矩陣完整描述。圖2展示了x偏振光激勵下，可調諧MEMS超構波片的超構單元在非晶態和晶態時隨空氣間隙T?變化的模擬反射振幅和相位分布，其結果與圖1c至圖1h的工作狀態一一對應。
圖2 在1550 nm波長、x偏振光激勵下，反射系數隨超構原子尺寸變化的映射圖

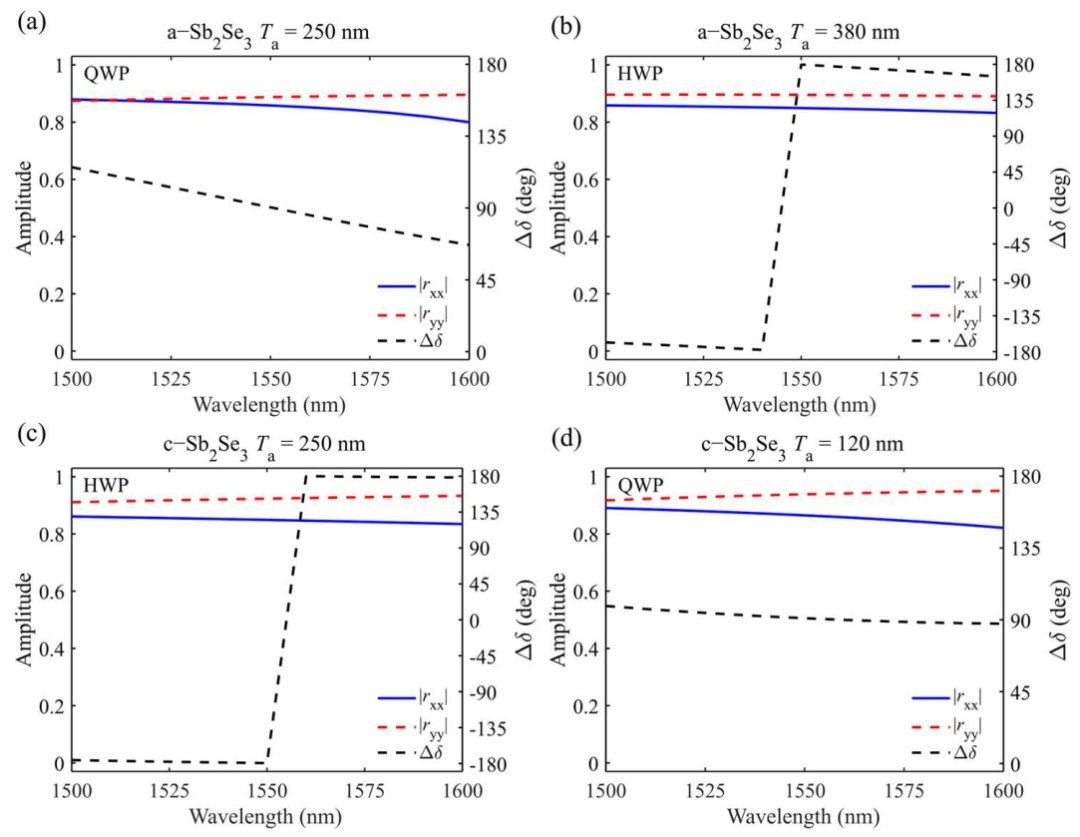

圖3展示了在x偏振和y偏振光入射下與波長相關的反射振幅（|??xx|和|??yy|）及相對相位差（Δδ），表明了在不同空氣間隙值下，無論處于非晶態還是晶態，器件均表現出良好的可調性能。
圖3 可調諧MEMS超構波片在x偏振和y偏振光激勵下的模擬光譜響應，顯示了反射振幅（|??xx|和|??yy|）和相對相位差（Δδ）
可調諧MEMS超構波片性能

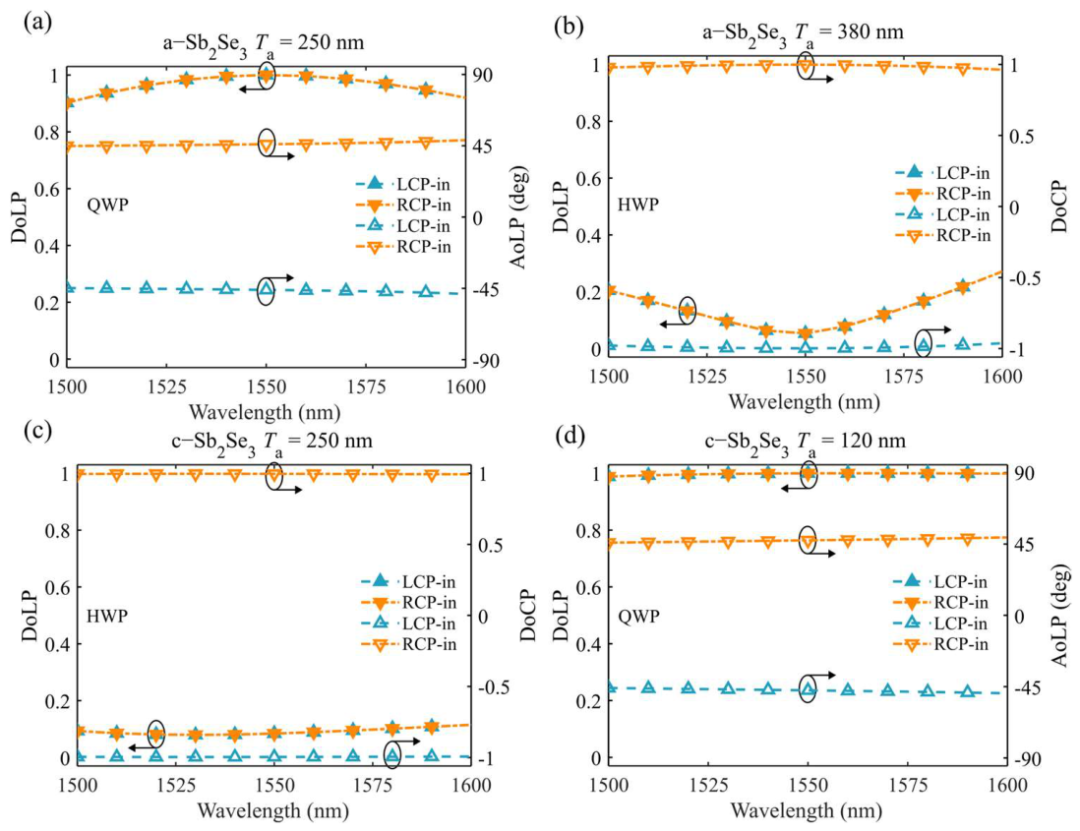

為了進一步評估可調諧MEMS超構波片的性能，研究團隊分析了反射光的三個關鍵偏振參數：線偏振度（DoLP）、圓偏振度（DoCP）以及線偏振角（AoLP）。圖4展示了在1500-1600 nm波長范圍內，左旋圓偏振（LCP）和右旋圓偏振（RCP）激勵下反射光的偏振特性，并比較了不同空氣間隙配置下Sb?Se?分別處于非晶態和晶態下的器件特性。
圖4 圓偏振光激勵下，可調諧MEMS超構波片的性能

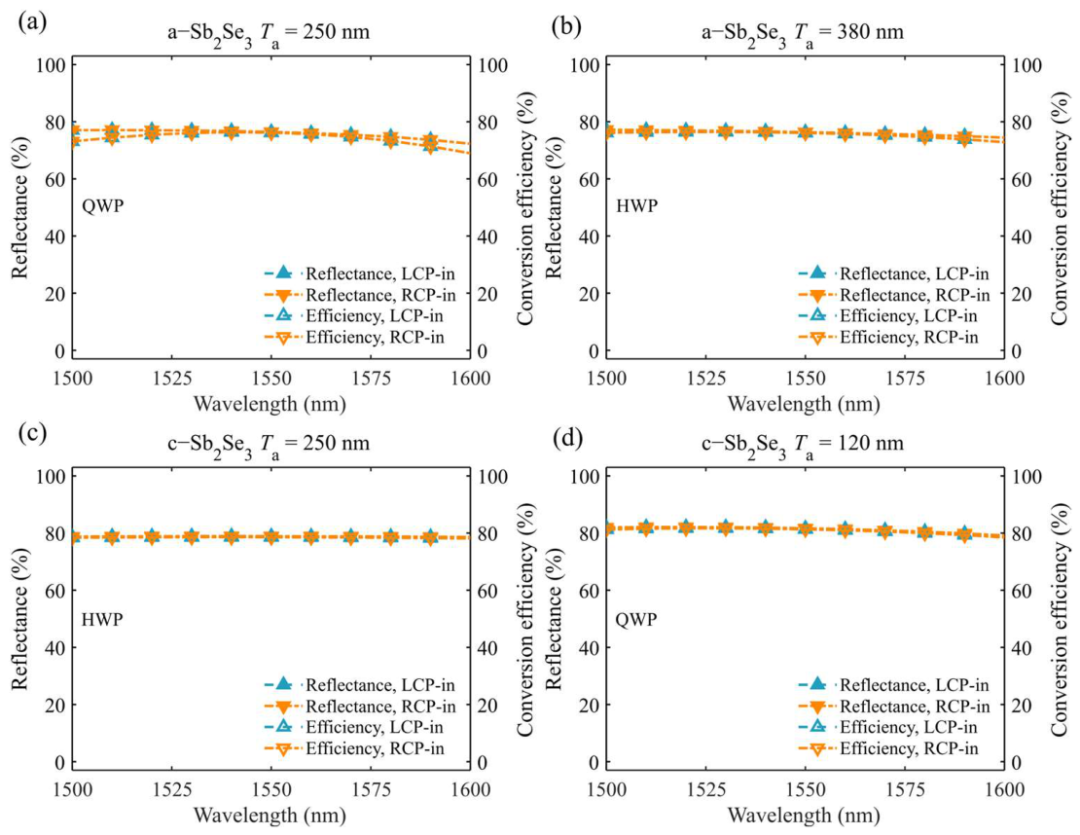

為了進一步量化可調諧MEMS超構波片的光學性能，研究團隊分析了器件的反射率和偏振轉換效率。反射率定義為反射光強與入射光強之比，偏振轉換效率定義為轉換為目標偏振態的光強與入射光強的比值。如圖5所示，在所有四種工作狀態下，器件的反射率和偏振轉換效率均穩定保持在69.0%以上，峰值甚至超過82.1%。
圖5 圓偏振光激勵下，可調諧MEMS超構波片的反射率和轉換效率
為了在圓偏振基下實現同偏振（co-polarized）和交叉偏振（cross-polarized）反射波的同步且獨立的相位調制，研究團隊在原結構基礎上，設計了兩個用于波束掃描的新梯度超構表面（MS1和MS2）。對于超構表面MS1（Sb?Se?處于晶態，T?為250 nm），LCP入射光被引導到同偏振和交叉偏振衍射通道中，如圖6c所示。通過協同利用諧振相位和幾何相位，超構表面MS2（Sb?Se?處于晶態，T?為250 nm）被設計成將同偏振光波和交叉偏振光波分別引導至?1級和+1級衍射級。

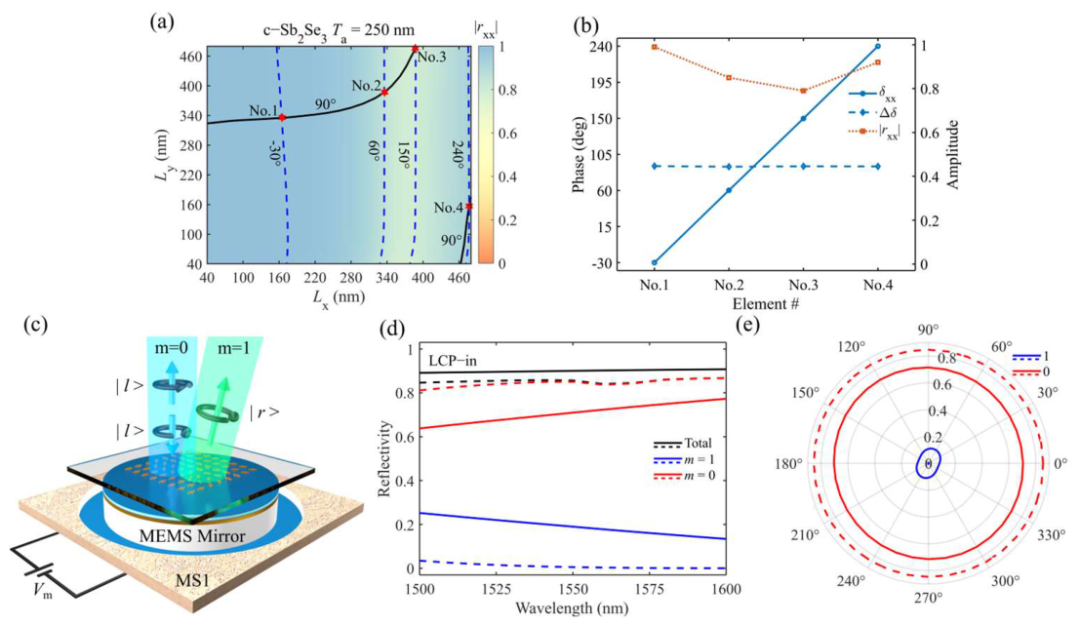

圖6 可調諧MEMS超構波片MS1的性能

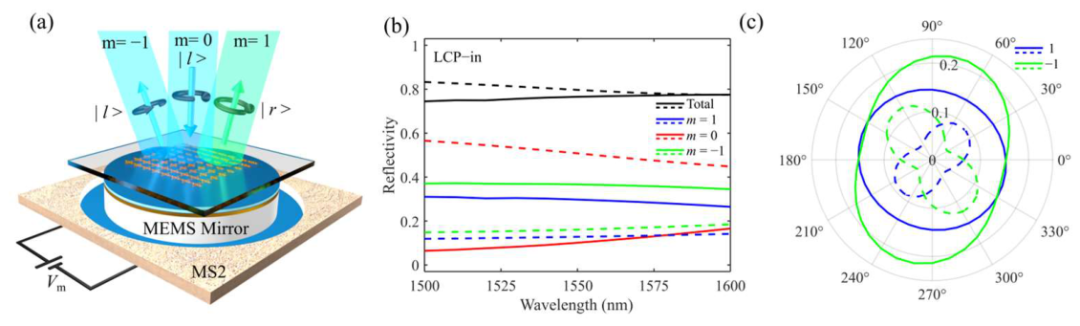

圖7 可調諧MEMS超構波片MS2的性能
總結
綜上所述，這項研究通過將相變Sb?Se?薄膜與壓電MEMS微鏡異質集成，實現了一種近紅外波段的可調諧MEMS超構波片。該平臺可在1550 nm波長下實現半波片（HWP）和四分之一波片（QWP）功能之間的動態可逆切換，并在寬旋轉角范圍內保持穩定的偏振轉換性能。此外，研究團隊建立了一套納米四分之一超構波片（QWP）設計庫，其諧振相位調控范圍超過270°，這不僅有助于實現高效的圓偏振到線偏振的轉換，同時還能對反射波前進行大范圍相位調控。通過將諧振相位與幾何相位結合，研究團隊進一步實現了圓偏振光激勵下同偏振和交叉偏振通道的可編程光束掃描。這種異構集成架構標志著自適應超構光學領域的重大進展，為動態可重構且高度緊湊的光子系統開辟了通用途徑。
論文鏈接：
https://doi.org/10.3390/mi17060704
