簡化您的汽車與工業電機控制設計。集成式電機驅動器正在改變汽車和工業電機控制設計方式。了解這些器件如何簡化設計、提升可靠性并加快產品上市速度。
在當今快速發展的汽車與工業市場中，對緊湊、高效且可靠的電機控制解決方案的需求日益增長，這些方案已成為系統設計中的關鍵組成部分。將核心控制功能與電源管理功能集成于單一器件中的電機驅動器，能夠顯著加快設計開發進程。集成式電機驅動器不僅可以簡化系統設計、減少元器件數量，還能夠提升系統的可靠性與性能。這些優勢對于汽車車身電子、機器人以及工廠自動化等應用尤為重要。隨著汽車和工業系統日趨復雜，集成式電機驅動器在滿足空間、成本和能效等嚴苛要求方面發揮著關鍵作用，同時也為更高級的功能與互聯能力提供支持。
主要優勢
簡化設計并減少元器件數量
三相系統基礎芯片（SBC）電機驅動器集成了電源管理電路、PWM 控制器以及電路保護功能，可與單片機形成理想搭配。通過將更多模擬功能集成到單一器件中，可以減少所需的外部元器件，從而簡化 PCB 布局、縮小整體方案尺寸，并降低制造成本。
提升可靠性與成本效益
更少的元器件和連接意味著更少的潛在故障點。集成式解決方案能夠提高系統可靠性，這對于汽車和工業應用尤為重要。
優化通信能力
以 ATA6847L/P 為代表的器件集成了 LIN 收發器，可實現電機驅動器與 LIN 總線之間的直接通信。LIN 總線廣泛應用于汽車車身電子系統，例如車窗升降、電動座椅調節以及后視鏡控制等。
簡化認證與合規流程
由于集成式方案作為一個完整單元進行設計和測試，因此更容易滿足汽車行業標準（如 AEC?Q100）以及 EMC 電磁兼容要求。
增強診斷與控制功能
集成式方案通常具備故障診斷、電流檢測和保護機制等高級功能。電機控制器或 MCU 可通過 SPI 接口獲取狀態信息并進行控制；同時，ECU 還可借助集成的 LIN 收發器（如 ATA6847L/P）進行遠程監控。
應用示例
汽車
工業
嵌入式與物聯網應用
智慧農業
- 灌溉閥門、自動投喂設備以及遠程管理系統。

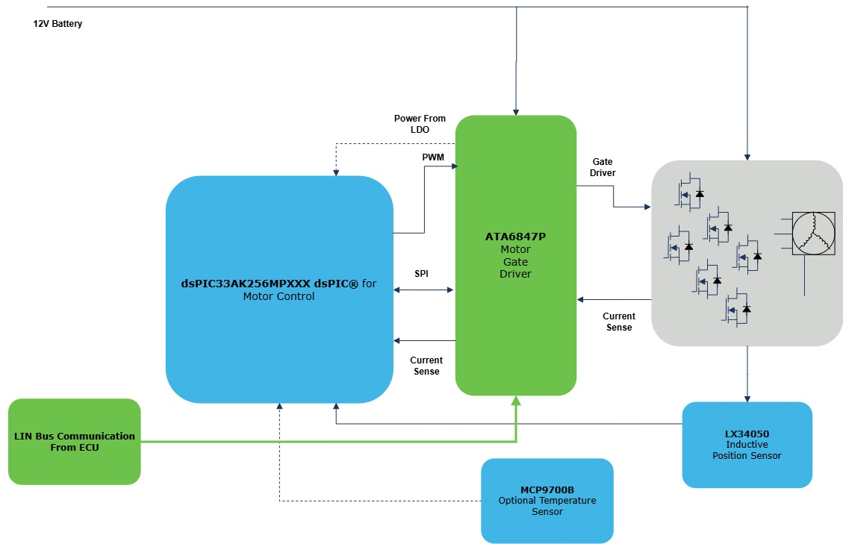

ATA6847、ATA6847L和ATA6847P SBC
這些用于無刷電機控制的三相無刷電機柵極驅動系統基礎芯片（SBC）采用先進的絕緣體上硅（SOI）技術開發。該器件可與單片機及六個分立功率 MOSFET 配合使用，共同構成完整的無刷直流（BLDC）電機控制單元。其柵極驅動單元（GDU）通過六路專用并行輸入實現獨立控制，而用于高側和低側柵極驅動的電荷泵則支持 0% 至 100% 占空比運行，從而滿足更加靈活的電機控制需求。此外，該 SBC 還集成了 5V 和 3.3V 低壓差穩壓器（LDO）、電流檢測運算放大器、反電動勢（Back-EMF，原理圖中標注為 BEMF）檢測模塊以及窗口看門狗等功能，可進一步簡化系統設計并提升整體可靠性。單片機可通過 SPI 接口對 ATA6847/ATA6847L 進行配置與控制。

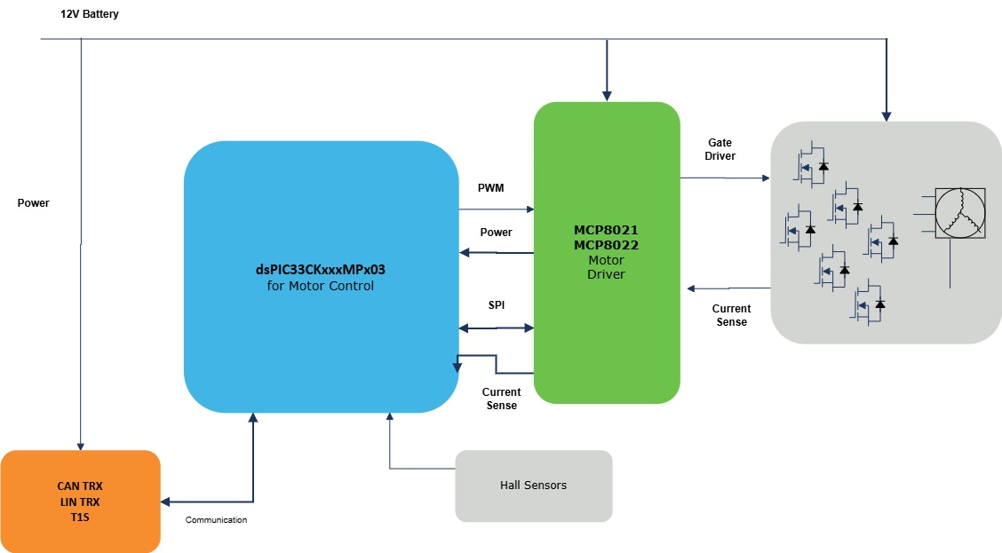

MCP8021/22：集成功率模塊、休眠模式及運放功能的三相 BLDC 電機柵極驅動器
MCP8021/22 是一款三相 BLDC 功率模塊，內部集成了三個半橋驅動器，可驅動三組外部 NMOS/NMOS 晶體管對。這三個半橋驅動器能夠在 12V 條件下提供 0.5A 峰值輸出電流，用于驅動高側和低側 NMOS MOSFET。器件同時具備直通保護、過流保護以及短路保護功能。為降低系統待機功耗，該器件還加入了休眠模式，可實現典型值僅為 5 μA 的“鑰匙關閉（Key Off）”靜態電流。此外，MCP8021/22 還集成了 3.3V 或 5.0V LDO 穩壓器，可為主控單片機及外設供電，并內置過溫檢測功能以及多項用戶可配置功能。

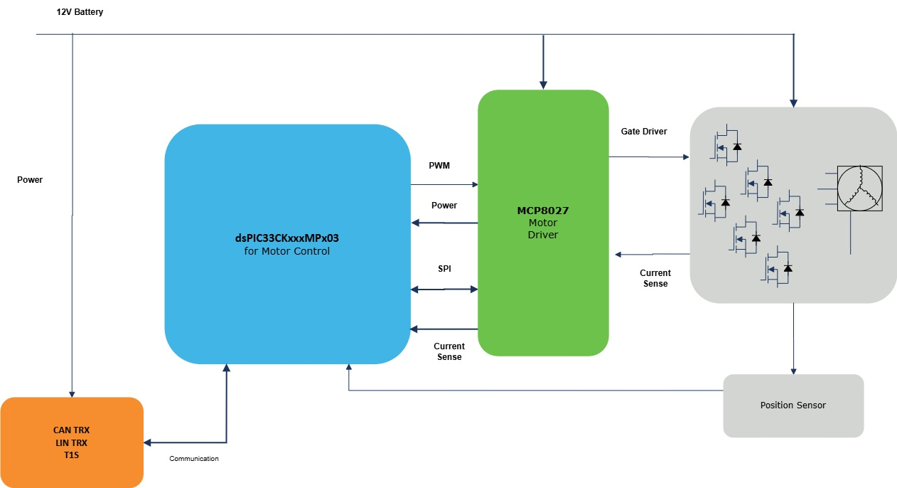

MCP8027：集成功率模塊及休眠模式的三相 BLDC 電機柵極驅動器
MCP8027 是一款三相 BLDC 功率模塊，內部集成了三個半橋驅動器，可用于驅動三組外部 NMOS/NMOS 晶體管對。這三個半橋驅動器能夠在 12V 工作條件下提供 0.5A 峰值輸出電流，以驅動高側和低側 NMOS MOSFET。器件具備直通保護、過流保護以及短路保護功能，可有效提升系統運行的安全性與可靠性。此外，MCP8027 還加入了休眠模式，可將典型“鑰匙關閉（Key-Off）”靜態電流降低至 5 μA，從而有效減少待機功耗。
