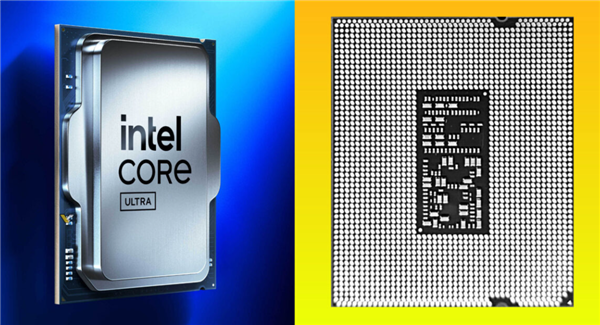

據Jaykihn最新披露，英特爾代號為“Nova Lake-S”的下一代桌面處理器將大幅強化核顯性能，其中配備12單元核顯的版本需主板提供65W級別的供電支持。
這一供電規格專門為搭載12個Xe3P核心的SKU設計，是目前Nova Lake-S序列中唯一明確要求雙VCCGT相位供電的配置。
根據此前流出的早期規格表，該處理器擁有4個性能核、8個能效核以及4個低功耗能效核，形成16核心CPU與12核心GPU的強力組合。
需要澄清的是，65W是對主板供電設計的要求，而非處理器的標稱功耗定論，簡單來說，如果主板供電設計達不到65W級別，這款處理器的核顯將因電壓供應不足而無法達到全速頻率，從而影響圖形性能的發揮。
在市場定位上，英特爾顯然是將目光對準了AMD的Ryzen G系列APU，目前AMD的Ryzen 7 8700G等高性能核顯處理器的默認TDP均為65W。英特爾選擇這一功耗區間，顯然是打算重新在插槽式處理器市場正面硬剛AMD的核顯優勢。
回顧歷史，英特爾上一次在桌面主流插槽平臺推出核顯大殺器，還要追溯到2015年的Core i7-5775C。那款基于LGA1150接口的處理器配備了Iris Pro 6200核顯及128MB的eDRAM高速緩存，但在之后的幾代產品中，英特爾并未將這種高性能核顯策略延續下去。
再來說一款老產品，就在酷睿2雙核發布整整二十周年之際，圍繞“哪一顆才是首代酷睿微架構處理器”的老問題再次引發討論。

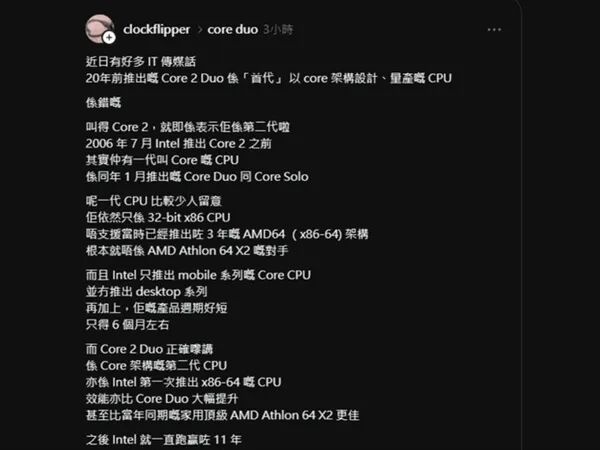

爭議點在于，有網友認為既然叫“酷睿2”，那它就不該被稱為第一代，真正第一代應當是酷睿Duo和酷睿Solo。
但按照英特爾當年的產品命名和技術劃分來看，這種理解并不準確，因?yàn)榭犷uo/酷睿Solo是首代酷睿品牌處理器，真正的第一代微架構處理器確實是酷睿2 Duo。
2006年1月，英特爾發布了酷睿Solo和酷睿Duo，核心代號為Yonah，這也是“酷睿”品牌第一次正式進入市場。
問題在于，Yonah并不是一套從零開始的全新架構，它的技術源流直接繼承自Pentium M，也就是P6微架構家族的延續產品。也就是說，酷睿Solo和酷睿Duo雖然名字里有“酷睿”，但技術上仍屬于P6家族的末代產品，而不是后來說的酷睿微架構。
很多文章把“首款酷睿處理器”和“首款基于酷睿微架構的處理器”混成了一句話，讀起來像一回事，實際上兩者并不一樣。

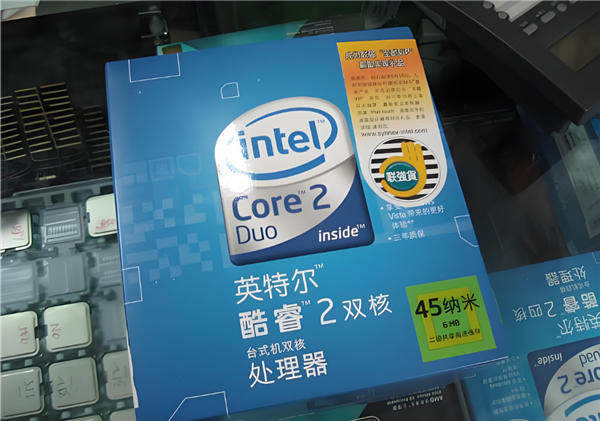

真正的英特爾酷睿微架構處理器直到2006年7月才登場，為了和前面已經上市的酷睿Duo做區隔，英特爾把新產品命名為酷睿2系列，后續代表型號包括酷睿2 Duo和酷睿2 Quad。
如果討論的是“誰是第一代酷睿微架構處理器”，那么答案就是酷睿2系列，而不是更早上市的酷睿Duo。
之所以英特爾當年要這么命名，背景和NetBurst時代有關，彼時的NetBurst架構因發熱量過高和能效比低下，品牌形象大受打擊，英特爾市場營銷團隊急需全新的“酷睿”品牌來代替“奔騰”。
在這種壓力下，英特爾在全新微架構尚未完全研發成功時，就搶先給使用舊架構的Yonah核心冠上了“酷睿Duo”的名號推向市場。
這也解釋了為什么不少媒體會把酷睿2 Duo寫成首代酷睿處理器，而另一些人又堅持首代酷睿處理器明明是酷睿Duo。
