經常坐高鐵的朋友，都知道高鐵上的手機信號很差——刷視頻突然卡頓、打游戲頻繁掉線、語音通話斷斷續續……明明手機信號滿格，網速卻十分拉跨。
高鐵上的手機信號為什么會差？原因其實很簡單：
首先，高鐵車廂是全封閉的金屬外殼（相當于是一個法拉第籠），信號穿透損耗極大。高鐵車窗的特殊鍍膜（隔熱防曬），也會阻擋手機信號。
其次，高鐵時速250-350公里，手機在基站間頻繁切換（每隔十幾秒一次），極易掉線。
第三，大家可能聽說過多普勒效應——高鐵高速移動時，手機與基站之間的相對運動速度極快，導致信號“跟不上”（頻率發生偏移，解調信號難度增加），進一步影響通信質量。
第四，高鐵車廂內用戶密度極高，大量手機終端同時接入，會導致網絡資源嚴重擁塞。
一直以來，高鐵的手機信號質量提升，被公認為通信行業的硬骨頭。雖然各大運營商和鐵塔公司都在積極探索解決方案（增加基站、改進算法、組織專項優化等），但始終難以徹底攻克這個難題。
今天小棗君要介紹的這項技術，專門針對高鐵場景，據說效果非常不錯。這項技術，就是來自中國移動的——比薩天線。
█ 傳統高鐵天線，到底存在什么不足？
在介紹比薩天線之前，我們先搞明白，為什么傳統基站天線hold不住高鐵場景。

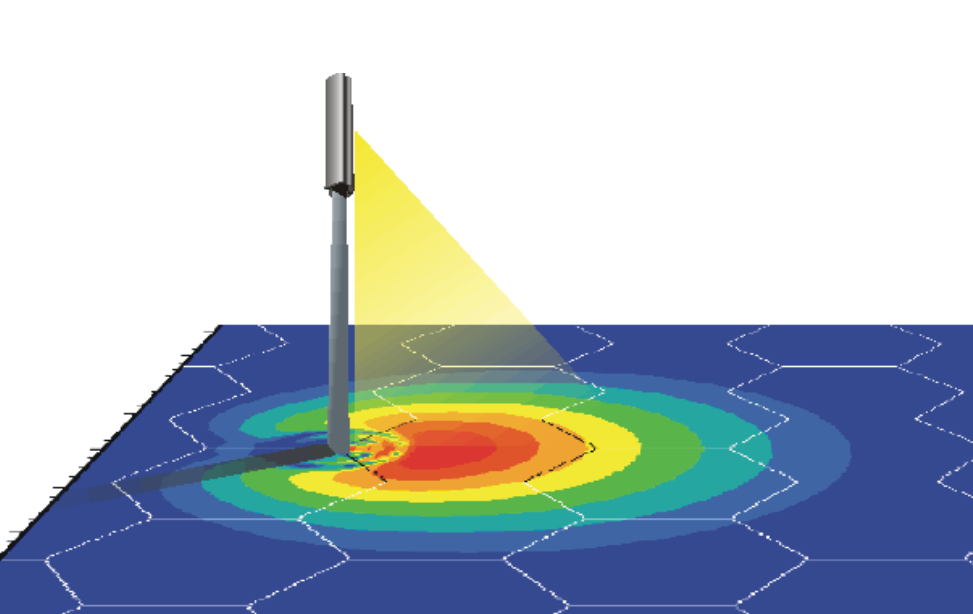

傳統基站天線，設計初衷是服務城市、鄉鎮這種面狀覆蓋場景。
它的安裝姿態非常規整：垂直立在鐵塔上，通過電下傾、方位角調整，讓信號波束呈扇形鋪開，均勻覆蓋周圍整片區域。
而高鐵場景，屬于典型的長距離線型覆蓋。它是一條狹長的線型通道，綿延幾百上千公里，寬度卻只有十幾米。
采用傳統基站天線覆蓋高鐵線路，顯然面臨問題：

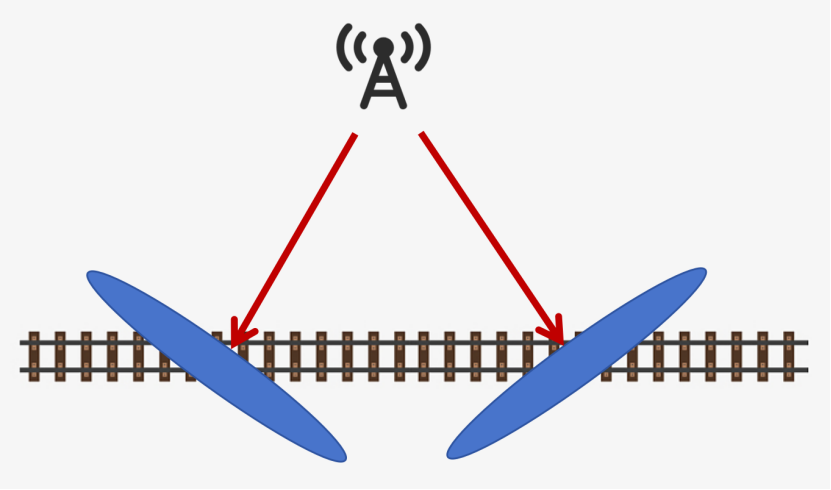

傳統天線波束是平鋪散開的，大量信號輻射到軌道兩側農田、荒地，真正落在鐵軌上的能量有限。車廂內的信號，肯定好不起來。

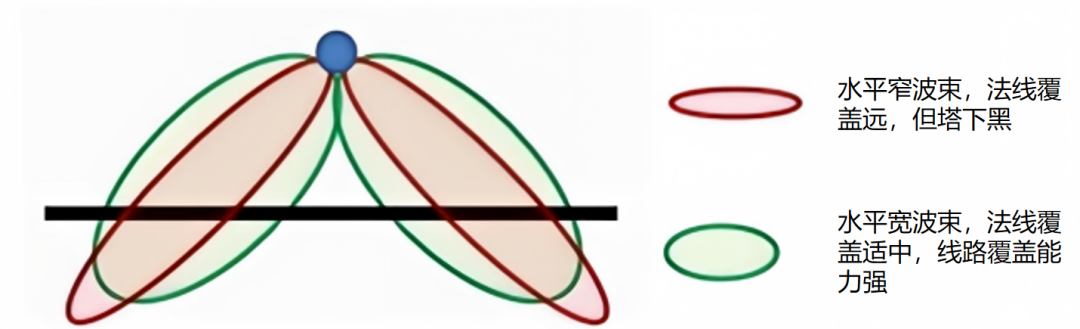

單站覆蓋時，有時候為了覆蓋遠，會盡量讓波束變窄，這也導致了波束之間的缺口。
這就是典型的“燈下黑（塔下黑）”。
換言之，傳統天線在覆蓋高鐵場景時，存在“信號鋪不勻、塔下信號弱”兩大痛點。傳統天線的信號波束，就像一把灑水壺，水花四濺，真正澆到軌道上的卻很少。
█ 比薩天線，為什么適合高鐵場景？
既然傳統天線的面狀覆蓋不適合高鐵場景，那么，是不是可以讓天線的波束形狀“歪”過來，變成直線，精準聚焦在鐵軌上？
中國移動研究院的技術團隊，基于這個思路，打磨出了比薩天線。
這款天線之所以取名“比薩”，不是因為長得像披薩，而是它像比薩斜塔一樣，自帶獨特的傾斜姿態，打破了傳統天線幾十年的安裝定式。
比薩天線的核心，是波束投影優化技術和下傾角聯動橫滾角調整技術。
· 波束投影優化技術
傳統天線，正面看是正的，只是側面看有下傾。

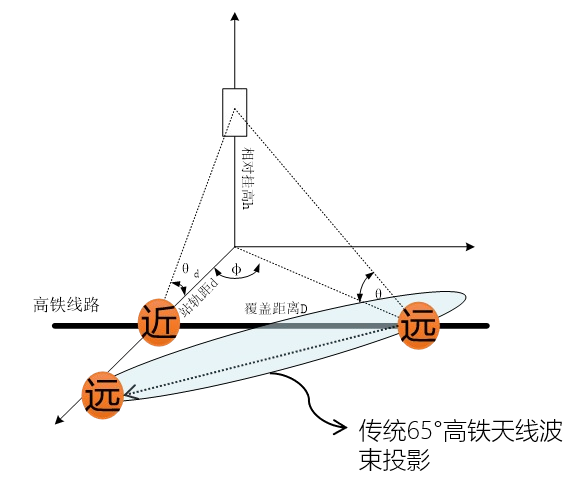

覆蓋在高鐵線路上，會有一個近點，還有一個遠點。近點，需要下傾角更大。遠點，需要下傾角更小。
傳統安裝的天線姿態，顯然是做不到的。天線地面波束投影和高鐵線路之間，肯定會有一個夾角。
圖片來自中移智庫

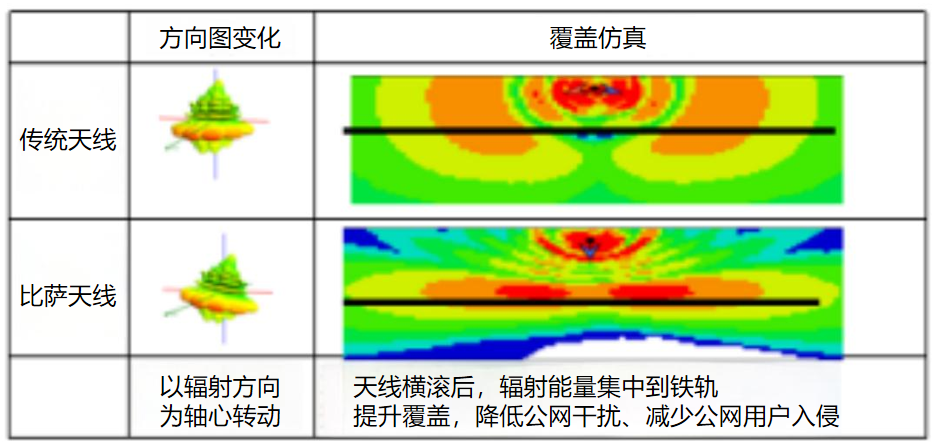

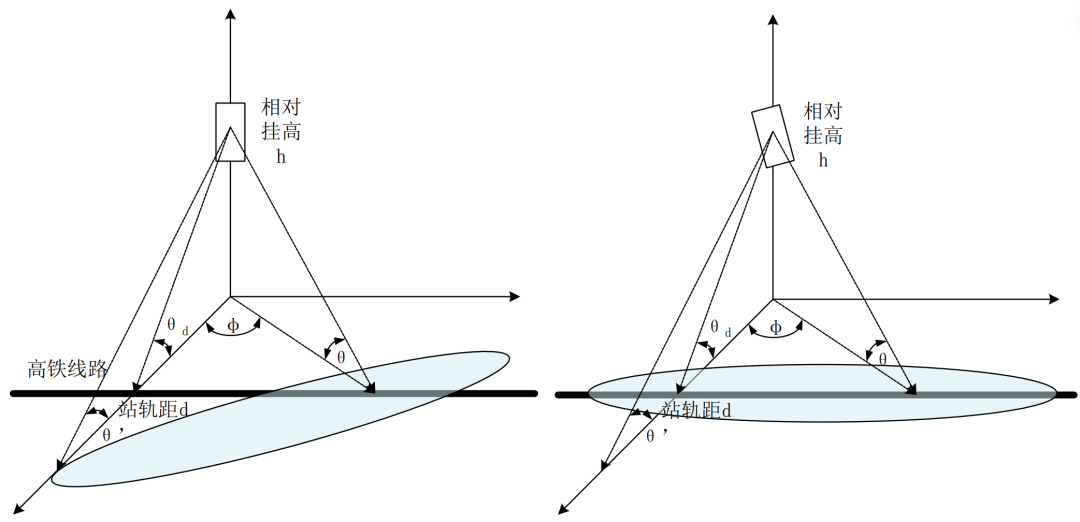

比薩天線的核心創新，就四個字——姿態重構。它和傳統天線不同，它從側面看是傾斜的，正面看也是傾斜的。
通過調節天線的下傾角和方位角，使天線的法線方向（此處假設天線法線方向即為最大增益方向）指向高鐵線路。天線法線與高鐵線路相交的點，我們定義為軸點。
以法線方向為軸線，在下傾面內左右旋轉天線，可以實現波束在地面投影圍繞軸點旋轉，達到波束投影與高鐵線路重合的效果。信號覆蓋區域，被拉成了一條直線！
圖片來自中移智庫
· 下傾角聯動橫滾角調整技術
原理很簡單。但是，在實際部署中，如何控制安裝精度，如何靈活調整，卻是一個大問題。
中國移動提出的下傾角聯動橫滾角調整技術，正是解決這一工程難題的關鍵。
基于這個技術，實現了下傾角調整方位與方位角調整方位的相互獨立。僅調整下傾角，就可以實現橫滾角姿態的聯動調整。
這樣一來，實際工程應用中的參數調整就變得簡單高效，可操作性大大增強。

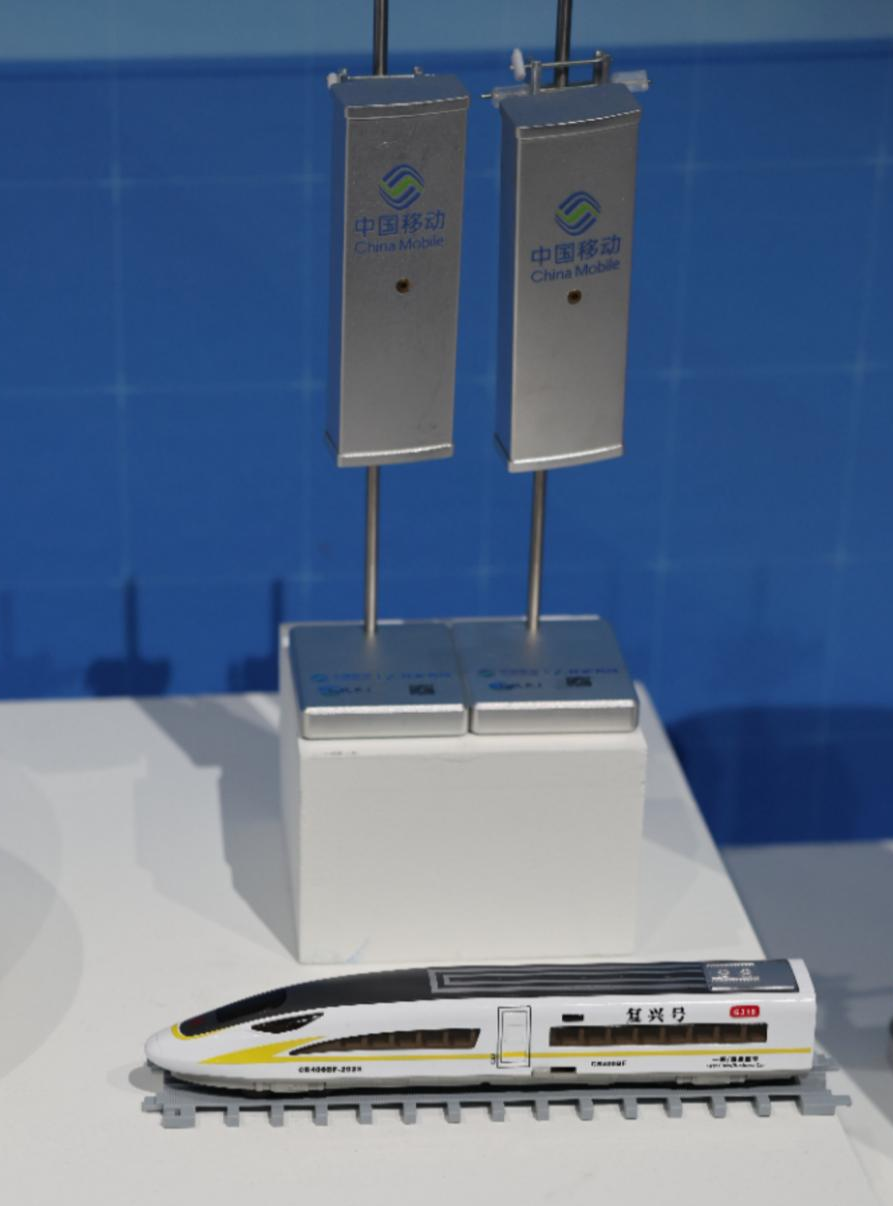

國家博物館展出的1:100比薩天線互動模型
█ 兩種方案，匹配不同場景需求
目前，中國移動聯合產業合作伙伴，推出了兩款成熟的比薩天線產品，用于適配不同的建站場景：

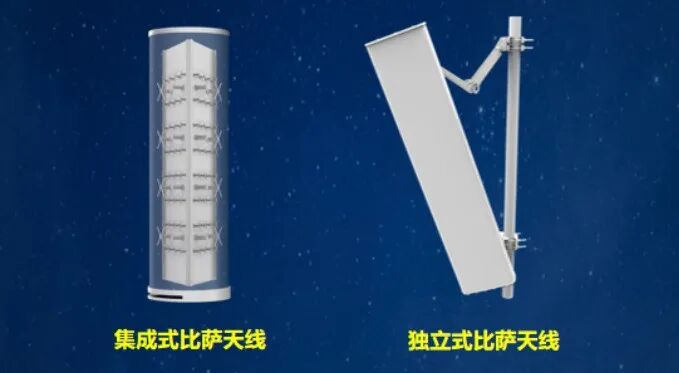

· 集成式比薩天線（聯合華為打造）
把軌道左右兩副天線用V型反射板集成在同一個圓筒罩內，一根抱桿就能裝一套雙向覆蓋天線。這適合新建站點場景。
安裝時，天線法線對準軌道垂直方向調節下傾角，從而聯動左右天面的橫滾姿態，一步完成波束對齊。
這款比薩天線還支持功率共享，實現“功隨車動”——列車開到哪邊，功率就向哪邊傾斜，功率利用率大幅提升。

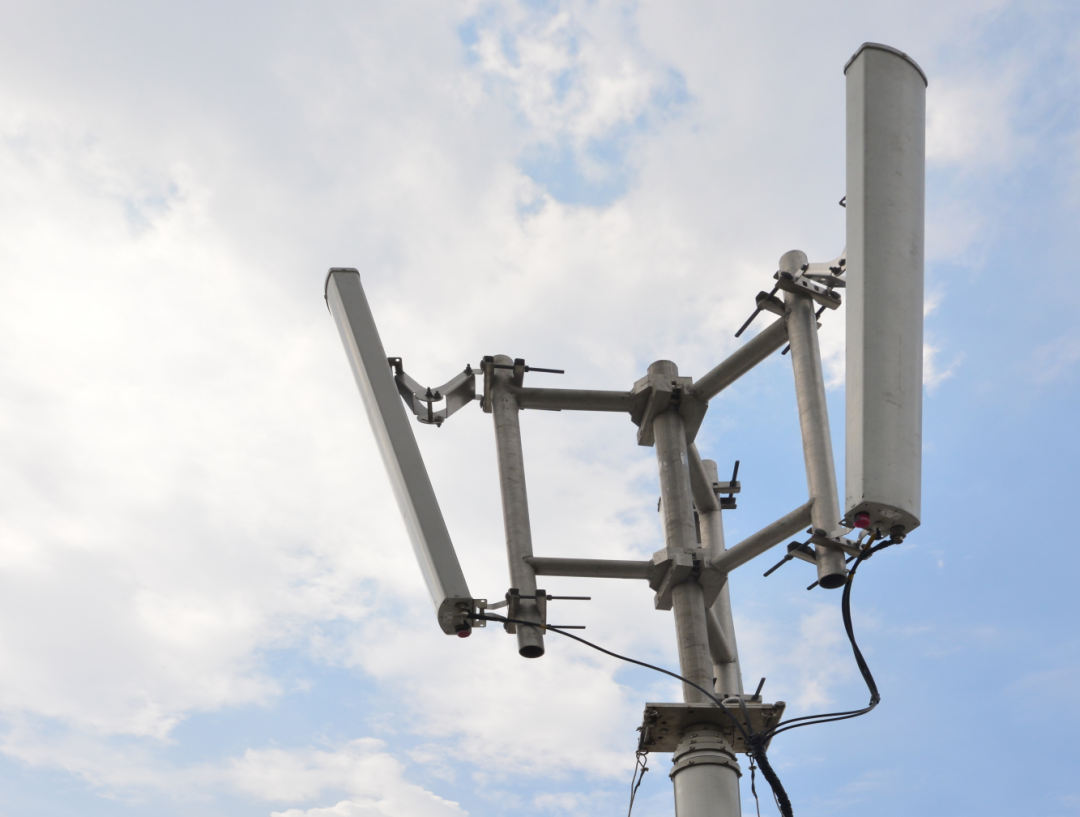

· 獨立式比薩天線（聯合京信通信打造）
采用分體創新安裝模組，機械傾角、天線方位角可以獨立調節，靈活性拉滿。
機械傾角在垂直高鐵線路方向上調節時，實現天面的橫滾姿態調整，從而達到波束地面投影與高鐵線路重合的效果。
這個方案的最大優勢是利舊改造——原有高鐵站點不用更換天線主體，只替換安裝支架組件，就能升級比薩方案。這避免了大規模土建施工，適合存量線路的改造，性價比更高。
█ 比薩天線，實際落地效果如何？
比薩天線并不是一個新概念。早在2023年的MWC（世界移動通信大會）上，中國移動就正式對外發布了比薩天線原創方案。
后來，中國移動不斷對方案進行完善，并積極推動比薩天線從技術驗證走向現網部署。
截至目前，比薩天線已經在江蘇、河南、安徽、四川、江西、遼寧、廣東等十余個省份多條主干高鐵（京滬高鐵、哈大高鐵、廣湛高鐵等）落地商用。
根據實際部署的測試結果來看，比薩天線確實帶來了性能提升：
· 精準聚能，覆蓋能力大幅躍升
波束全部聚焦軌道，能量利用率翻倍。
據測試，車廂內RSRP平均提升4-6dB，弱覆蓋區域基本清零。基站站間距從傳統600米拉長至800米，同等線路基站數量減少近40%。用戶上行通信速率提升70%。
信號不再浪費在無關區域，同時大幅降低高鐵專網信號對周邊公網小區的干擾，一舉兩得。
· 安裝極簡，大幅降低落地門檻
傳統高鐵天線調試是行業噩夢，參數復雜，裝完反復復測、來回調整，施工周期長。
比薩天線標準化三步安裝法：正對、下傾、調方位，搭配瞄準儀就能精準定位，下傾角和橫滾姿態聯動調節，一次吊裝完成優化，不用多次上塔返工。
普通施工班組也能快速上手，支撐大規模規?；逃?。
· 場景通用，不止能用在高鐵
比薩天線的姿態調節邏輯不局限于鐵路，而是適用于各種線型場景解決方案。
例如高速公路、跨江長橋、河道沿岸、低空航線等所有狹長帶狀覆蓋區域，都能復用這套技術，應用前景非常廣闊。
█ 結語
總而言之，比薩天線是一個非常有意思的技術創新，是天線技術基于高鐵場景的深度定制優化。
我們國家正在大力推進“信號升格”專項行動，高鐵場景正是其中的關鍵一環。比薩天線憑借其優勢，正成為高鐵信號覆蓋增強的明星方案。
希望比薩天線能夠在更多的高鐵線路落地，讓每一位乘客都能在飛馳的列車上享受穩定流暢的網絡體驗。
參考文獻：
1、《面向高鐵沿線場景的“比薩天線”創新覆蓋技術》，中移智庫；
2、《國博“網絡發展新圖景成就展” | “塔系列”比薩天線模型》，中國移動研究院；
3、《牡丹江分公司高鐵專線天面方案實踐案例分享》，張志峰；
4、《中國移動發布原創自有品牌比薩天線，可大幅提升高鐵沿線信號覆蓋連續性》，中移科協。
