真正棘手的，往往不是少了一顆磁珠，而是干擾源、耦合路徑、回流環路和敏感電路沒有被放進同一張工程地圖
功能正常，不等于電磁兼容合格。產品在實驗室里出現傳導超標、輻射超標、靜電重啟或浪涌損壞時，工程師最容易陷入“加磁珠、貼銅箔、換電容”的試錯循環。元件可能加了不少，超標頻點卻只是從這里挪到那里。
EMC 問題的本質，是電磁能量沿著非預期路徑傳播，并在不該出現的位置形成了足夠大的電壓、電流或場強。要真正解決問題，必須同時回答四件事：能量從哪里來、主要集中在哪些頻率、通過什么路徑傳播、最后影響了誰。
這也是 EMC 設計最值得系統訓練的地方。它橫跨元器件、原理圖、PCB、結構、線纜和整機系統，單看某一個局部，常常解釋不了最終的測試現象。
一、先別急著加器件，先找到干擾鏈路
一個完整的 EMC 問題，通常包含干擾源、耦合路徑和敏感對象。開關電源的高 dv/dt、di/dt，時鐘與高速接口的邊沿，繼電器和電機的瞬態，都可能成為干擾源；電源線、地線、寄生電容、互感、線纜和空間輻射，則可能把能量帶到遠處。
敏感對象也不一定是最靠近干擾源的器件。復位、時鐘、采樣、通信接口和電源管理電路，只要在關鍵時刻接收到足夠大的噪聲，就可能表現為死機、誤碼、重啟或功能異常。
定位 EMC 問題的三段證據鏈
干擾源
開關節點、時鐘、高速邊沿、電機與繼電器，誰在對應頻段持續注入能量？
耦合路徑
能量是沿電源、地、線纜傳導，還是經容性、感性或空間場耦合？
敏感對象
復位、時鐘、通信、采樣和供電環節，哪個節點最先越過容限？
工程判斷：同一個超標頻點，可能來自不同源頭；同一個干擾源，也可能通過多條路徑到達測試端口。先把鏈路證據拼完整，再討論元件和結構修改。
二、為什么“加了濾波器”，結果仍然不穩定
電容、電感、磁珠、共模電感并不是頻率無關的理想器件。寄生電感、寄生電容、直流偏置、工作電流和安裝位置，都會改變它們在實際頻段內的表現。某顆電容在低頻能有效旁路，過了自諧振點后卻可能更像電感；磁珠選型只看“多少歐姆”，不看阻抗曲線和偏置條件，也容易得到錯誤結論。
更關鍵的是布局。濾波器如果離接口太遠，干凈側與污染側走線互相靠近，或者回流路徑繞行，器件參數再漂亮，也可能被 PCB 上的寄生耦合抵消。TVS、GDT、MOV 等保護器件同樣需要考慮導通路徑、退耦、通流能力、耐壓和后級電路容限，而不是簡單并到接口上。
- 1．先確定頻段：
要抑制的是幾十千赫茲的開關紋波，還是數百兆赫茲的共模輻射？ - 2．再分清模式：
共模與差模的電流路徑不同，對應的濾波拓撲和器件選擇也不同。 - 3．檢查實際回路：
器件放置、接地方式和前后級隔離，決定高頻電流究竟走向哪里。 - 4．驗證副作用：
確認壓降、溫升、信號完整性、保護配合和新諧振點是否可接受。
三、整改的第一步，是讓故障可以被測量
真正高效的整改，不是拿著一盒磁環在實驗室里輪流試，而是建立穩定、可重復的故障條件。先確認超標項目、頻段、工作模式和測試邊界，再用頻譜儀、近場探頭、電流卡鉗、示波器等工具逐層縮小范圍。
近場掃描可以幫助尋找板級強輻射區域，電流卡鉗可以觀察線纜上的共模電流，示波器與高壓探頭可用于分析瞬態耦合位置。臨時屏蔽、拔插線纜、更換供電、移動磁環等動作，也應該作為“單變量實驗”，用來驗證路徑假設，而不是直接當成最終方案。
一條可復用的 EMC 診斷流程
復現：鎖定工作狀態、負載、線纜、接地和測試配置，避免條件漂移。
測量：把超標頻點與電源、時鐘、接口和線纜電流的頻譜特征進行關聯。
隔離：通過單變量實驗判斷源頭、路徑和敏感節點，排除輔助設備影響。
回寫：把臨時措施轉化為原理圖、PCB、結構或線纜上的正式設計，并重新驗證。
四、EMC 的關鍵戰場，往往在 PCB 畫板之前
到了測試階段再整改，很多選擇已經被結構、接口和板框鎖死。更有效的做法，是在架構和原理圖階段就識別強干擾源、敏感電路、外部接口與關鍵回流路徑，并把這些判斷傳到層疊、布局和布線規則中。

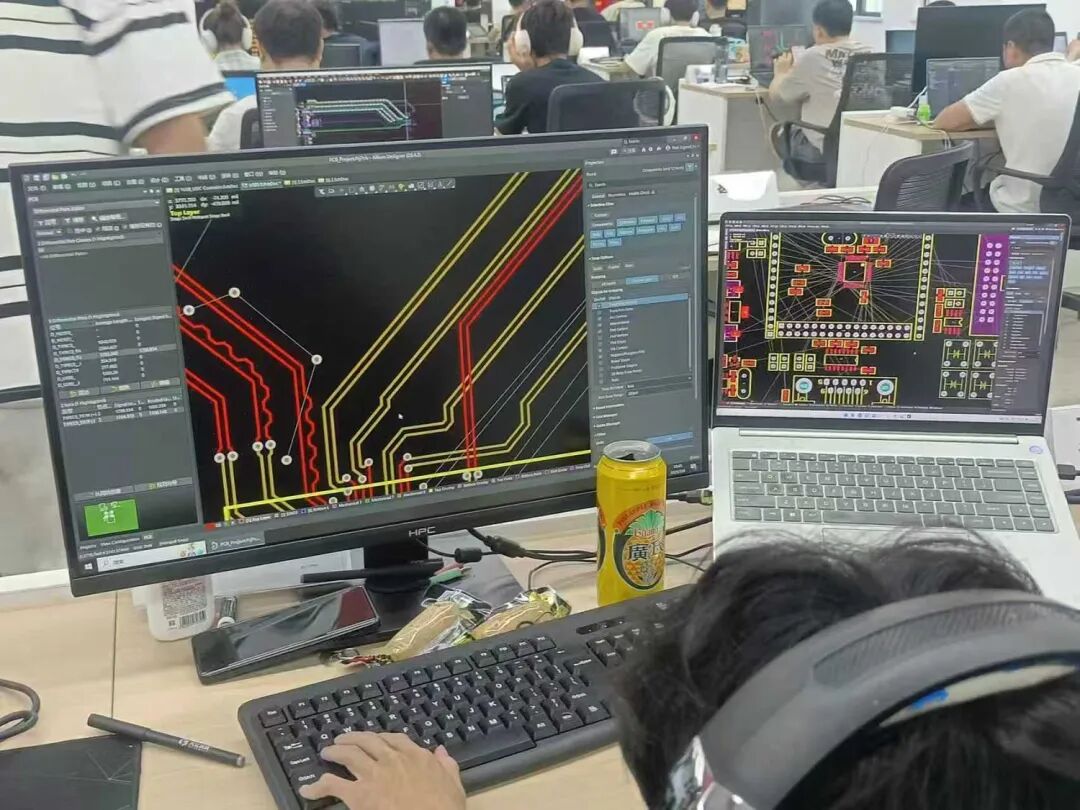

PCB 上每一條信號都有去程與回程。換層、跨分割、連接器、主板與子板轉接，都可能讓返回電流繞路并擴大環路面積。開關電源則要重點控制高 di/dt 回路、開關節點銅皮和輸入輸出濾波回路，避免把噪聲直接送進平面與線纜。
PCB 階段優先檢查的五個位置

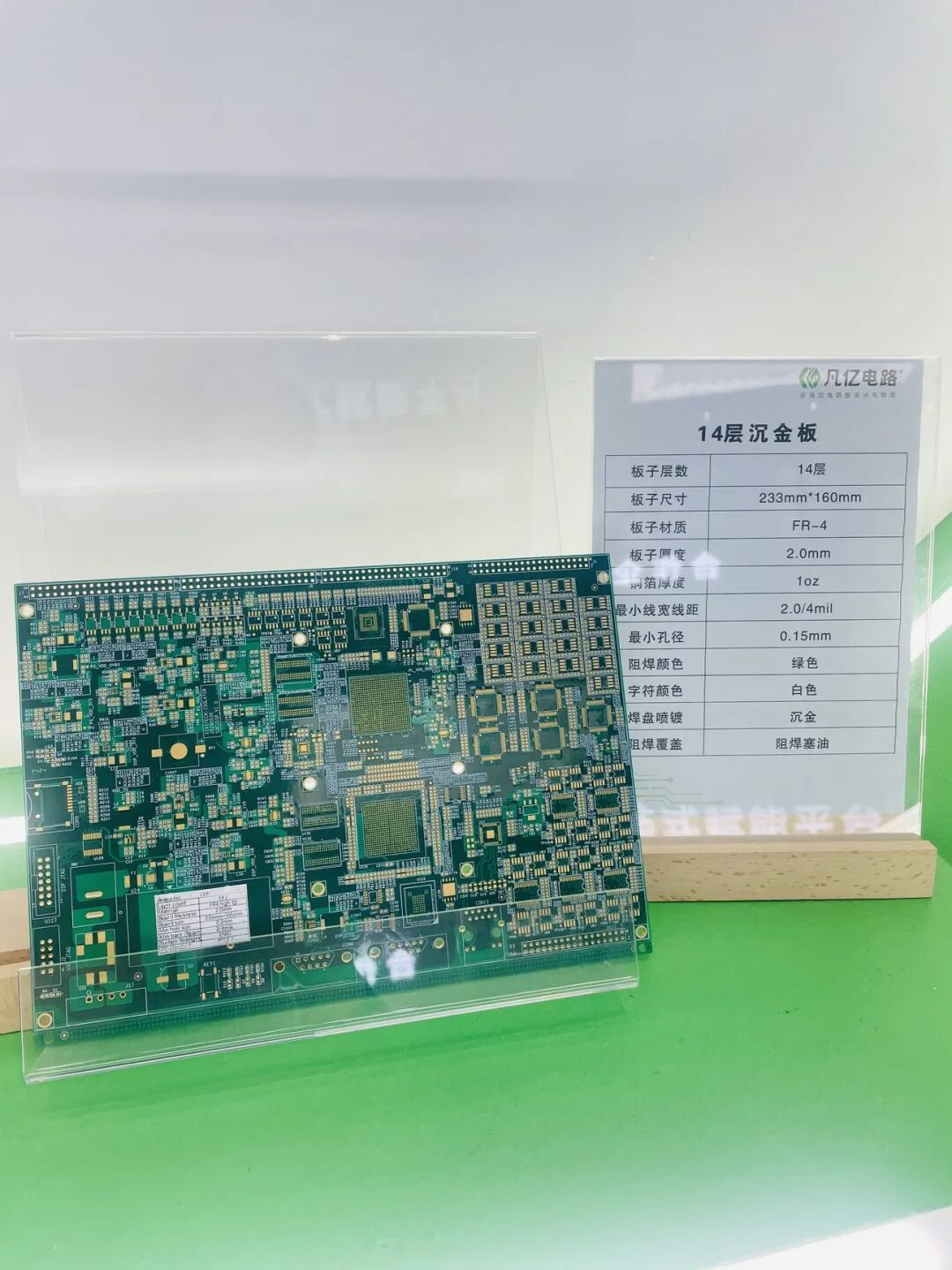

層疊與參考平面：信號層是否有連續、鄰近的回流參考？
開關電源回路：高頻脈沖電流是否被約束在最小物理環路內？
信號換層與跨區：返回電流是否能在換層附近完成連續過渡？
I/O 接口邊界：防護、濾波、屏蔽端接和機殼地是否在接口處形成清晰邊界？
強弱電路分區：時鐘、電源、模擬、復位和通信區域是否減少不必要耦合？
五、EMC 不只管“發出去多少”，還要管“扛得住多少”
傳導與輻射發射關注產品向外釋放了多少騷擾；靜電、EFT、浪涌等抗擾度項目，則考察外部瞬態進入系統后，產品能否保持功能并避免損壞。兩類問題都離不開路徑，但能量等級、波形特征和保護目標并不相同。
接口保護需要把泄放路徑放在信號路徑之前，把高能量盡快引向預期參考；結構設計要處理縫隙、孔洞、顯示屏、按鍵和貫通導體；線纜設計還要同時考慮串擾、屏蔽端接、磁環位置、濾波與地環路。最終效果取決于整條路徑是否協同，而不是某一顆器件的峰值參數。
設計思路：輻射、傳導、靜電、EFT 和浪涌不是五套互不相干的技巧。把電流從哪里進入、沿什么路徑流動、在哪里回去畫清楚，很多問題就會共享同一套物理解釋。
六、系統學習 EMC，應該補齊哪條能力鏈
很多工程師已經接觸過標準、元器件或整改案例，真正缺少的是把這些知識連接起來：從測試現象建立假設，用儀器縮小范圍，再把結論回寫到原理圖、PCB、結構和整機系統。
《90 天電磁兼容（EMC）設計與整改實戰特訓班》的課程資料，正是按這條工程鏈組織內容。現有資料列出 8 個核心模塊，涵蓋 150+ 小時錄播，并結合直播互動、實操、階段任務與經典案例分析。
課程資料中的 8 個核心模塊
01 基礎概念與理論：干擾三要素、耦合路徑、時域與頻域、標準與測試。
02 元器件原理與應用：電容、電感、磁珠、共模電感、TVS、GDT、MOV 等。
03 診斷設備實操：頻譜儀、近場探頭、電流卡鉗、示波器與高壓探頭。
04 故障診斷與整改：傳導、輻射、共模與差模、開關電路和整機輻射路徑。
05 電路保護設計：靜電、EFT、浪涌的機理、接口防護、PCB 與結構設計。
06 高級 PCB 的 EMC 設計：層疊、布局、布線、回返電流與關鍵電路。
07 整機與系統設計：屏蔽、濾波、線纜、接地與結構電磁兼容。
08 全流程實戰：從方案、原理圖、PCB、結構到診斷整改與測試認證。
課程資料介紹，講師“桃花島主”具有西電 EMC 相關學習背景與 18 年一線實踐經歷，內容覆蓋通信、醫療、軍工、汽車電子等產品場景，并以“電流環路”“共模疏導”等方法組織設計與整改思路。
七、這套訓練更適合哪些學習者
這不是一套只講標準條文或“萬能整改件”的輕量內容，更適合已經接觸硬件、PCB、產品研發或測試工作，希望系統建立 EMC 設計與整改方法的學習者。
● 電子、硬件與 PCB 工程師：希望從源頭設計降低后期反復整改的風險； ● EMC 測試與整改工程師：想把儀器現象轉化為可解釋、可驗證的故障鏈路； ● 產品研發人員：需要補齊元器件、原理圖、PCB、結構和線纜之間的協同設計； ● 企業技術與項目負責人：希望建立團隊統一的 EMC 評審與問題閉環思路。
也要提前說明：EMC 能力來自反復測量、推理、設計和驗證，不存在一顆適用于所有產品的“萬能器件”。如果只想記幾個固定整改動作，而不愿分析路徑與邊界，這套系統訓練可能并不輕松。
寫在最后
EMC 整改最昂貴的部分，往往不是元器件成本，而是反復試驗、項目延期和設計凍結后的被動修改。越晚發現路徑問題，可調整的空間就越小。
真正值得訓練的，是從頻譜和故障現象出發，找到干擾源、耦合路徑與敏感對象，再把結論回寫到元器件、PCB、結構、線纜和整機系統。這樣完成的一次整改，才有機會沉淀成下一款產品也能復用的設計方法。
