嘉賓簡介
高端光學顯微物鏡是光學顯微類精密儀器和設備的“眼睛”，更是半導體、醫療儀器、生物醫藥、材料等硬核產業檢測儀器和設備的關鍵零部件。國產高端光學物鏡的國產化率整體偏低，呈現“中低端替代率高、高端替代率低”的顯著特征，部分尖端細分場景的國產化率甚至是0%。
高端光學物鏡為何難做，究竟難在哪里？它如何影響下游光學設備系統的整體性能？影響高端光學物鏡產業化的因素有哪些，如何破局？
我們特地邀請求是緣半導體聯盟會員：齊之明光電智能科技（蘇州）有限公司創始人鞏巖接受我們的采訪。鞏巖本科畢業于浙大光儀系，碩博畢業于中科院，深耕光學領域四十載，先后任職中科院長春光機所、中科院蘇州醫工所，參與嫦娥三號極紫外相機、國家02專項DUV光刻投影物鏡研發，如今專注于攻堅國產高端顯微物鏡產業化。
求是緣：能否為我們科普高端光學物鏡的成像原理、核心功能，以及物鏡性能如何決定整套光學設備的綜合水平？
鞏巖：物鏡是光學顯微成像設備的核心基石。顯微物鏡本質基于光學物像成像關系。常規顯微成像系統是被測物經顯微物鏡和管鏡聚焦至成像面，再搭配CMOS或EMCCD等探測器完成圖像采集。這個成像系統的性能決定于成像鏈路中的核心部件——顯微物鏡。
顯微物鏡的研發關鍵難點，在于需要在衍射極限下實現高精度成像。評判顯微成像系統能力的核心指標是分辨率，也就是物鏡的光學分辨率。行業通用計算公式為：分辨率R=kλ/NA其中λ代表工作波長，NA為數值孔徑（NA=n·sinθ，n為介質折射率，θ為孔徑半角），k通常采用瑞利判據系數。分辨率數值越小，設備分辨微觀細節的能力越強，光刻機、顯微鏡所有成像設備的性能都離不開分辨率這一核心指標。
業內通過三條技術路徑提升成像分辨率：
1.提升數值孔徑NA。孔徑角理論上限為90°，無法無限增大，于是業內就采用浸沒介質提升折射率。浸沒介質主要有水介質和油介質。DUV浸沒式光刻物鏡就是采用浸水介質，將NA提升至1.35，以達到最大限度的分辨率提升。
2.縮短工作波長λ。光刻機技術迭代路徑之一就是持續向短波演進：g線436nm→i線365nm→氟化氪248nm→氟化氬193nm →EUV13.5nm極紫外。波長越短，微觀分辨能力越強。
3.優化工藝系數k。先進制程光刻機就通過多種曝光的形式來減少K因子的數值。例如193nm浸沒式光刻就是采用多重曝光技術實現更窄線寬曝光的目的。

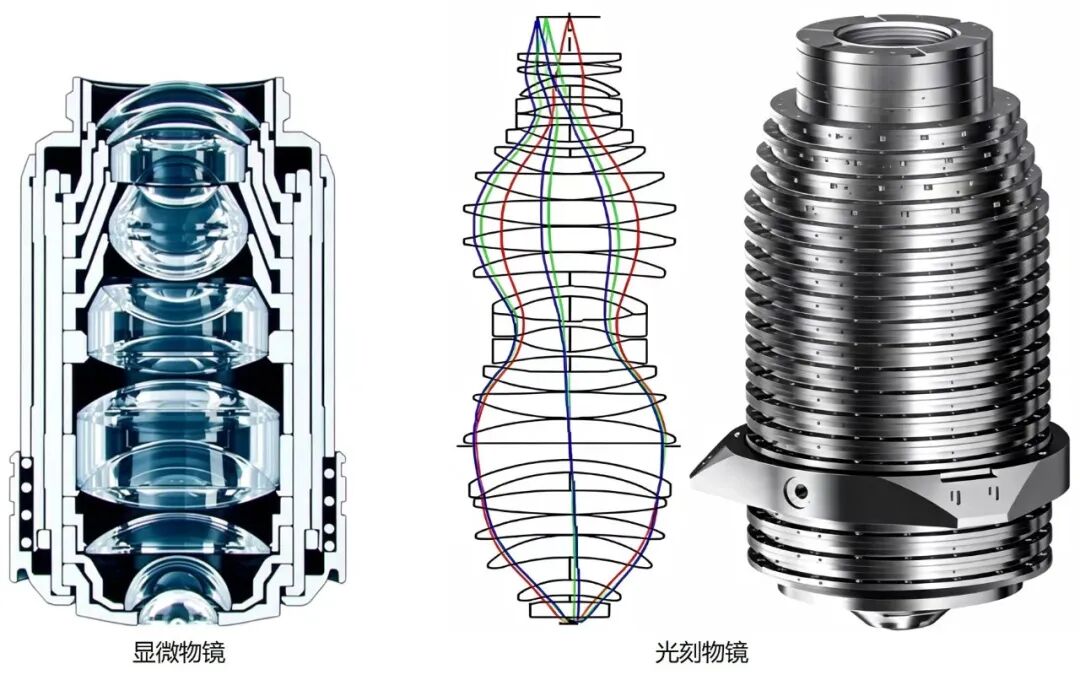

顯微物鏡和光刻物鏡的成像原理基本相同。真正理解衍射極限公式，我們就能理解顯微物鏡和光刻物鏡研制的極高門檻。光刻物鏡可以理解為“大號的顯微物鏡”。目前，我國在光刻物鏡上已經取得了技術突破，但還有很多工程化問題有待技術迭代和完善，高端顯微物鏡面臨相似的問題。
其實，人類獲取的外部信息90%來源于我們的視覺系統，來自于對光的感受。如果人類長期接觸不到光，人很容易出問題。
物鏡之于光學設備就如同于眼睛之于我們?nèi)祟悺Ｒ惶坠I(yè)光學顯微系統通常包括：光學模塊、位移臺模塊、電控模塊和軟件部分。光學模塊，尤其是光學物鏡物是系統性能的核心部分，必須首先要滿足要求，這樣才能采集符合要求的原始圖像數據，再通過軟件和AI算法，提升系統的性能。若光學物鏡模塊本身成像存在缺陷、無法采集達標的原始數據，后續所有算法優化都無從談起。
求是緣：高端物鏡可適配哪些行業與細分應用場景？
鞏巖：按照光學系統類型劃分，物鏡分為望遠物鏡、顯微物鏡、照相物鏡三大類；我專注于光學顯微物鏡技術和產品開發。光學顯微物鏡主要應用于所有需要觀測微觀信息的場景。常見的細分場景包含：生物醫療、材料檢測、半導體量檢測、量子計算、凝聚態物理等領域。
生物醫療領域，顯微鏡和顯微物鏡有著廣泛的應用，例如，基因測序儀硬件其實就是由“顯微系統+試劑盒”構成。高通量的基因測序?qū)︼@微系統要求很高：既需要大的數值孔徑物鏡看清堿基對，又需要盡可能大的視野，提高通量。基因測序物鏡需要消除四色光色差，因此難度可想而知。
半導體量檢測領域，半導體領域除了光刻物鏡，在量檢測光學顯微鏡領域，也需要性能優異的顯微物鏡。如應用于套刻量測的白光顯微鏡對顯微物鏡的指標要求就達到頂尖水準。此外，隨著封測技術的進步，OAI光學顯微物鏡也是設備先進性必須考慮的因素。
量子計算領域，離子阱和中性原子主流技術路線，目前均依靠高精度顯微物鏡構成的光鑷系統實現量子態精準操控，是量子測控系統不可缺失的核心部件。
接下來，我再補充一下我的研究產品的應用覆蓋場景：
2007年，我在長光所參與國家02專項項目論證和技術研發工作，負責DUV光刻物鏡光機系統和集成裝配技術研發；歷時10年，2016年項目順利結題驗收。交付了中國第一臺DUV193nm的物鏡系統。

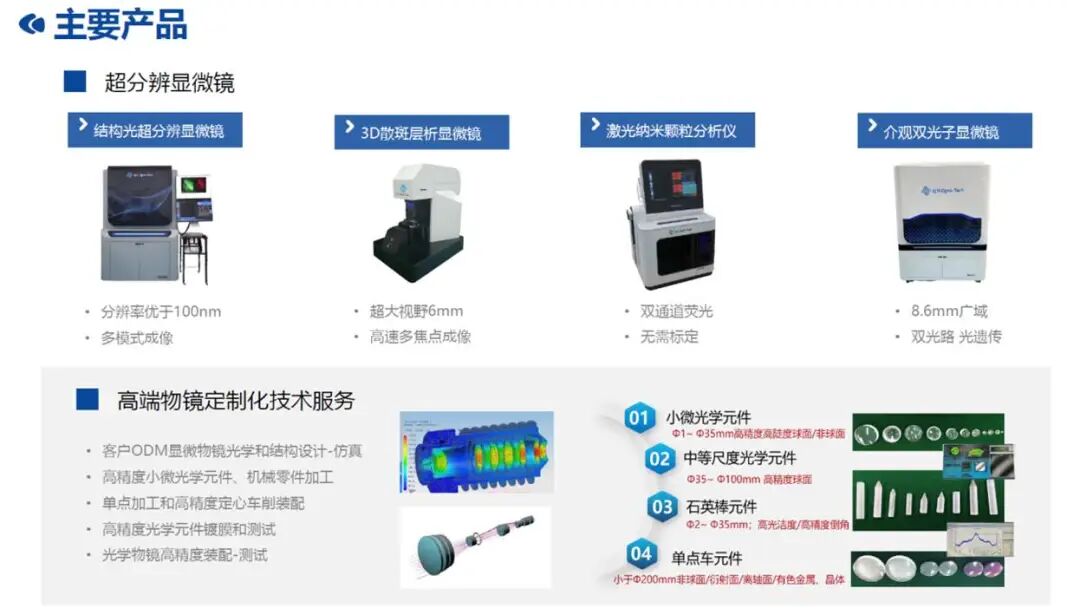

2016年后入職中國科學院蘇州醫工所，圍繞超分辨光學顯微鏡開展核心部件和系統研發；創建了國內先進水平的光學顯微物鏡工程化平臺，可以完成光學顯微物鏡數字化制造和測試；并開發了多個系列的顯微物鏡，可應用于醫療儀器、半導體、量子計算等領域。
作為光學人，我感慨于光學檢測看似是傳統學科，卻憑借綜合優勢持續迭代，在半導體先進制程時代迎來全新發展機遇。我們也常常感嘆：光學顯微檢測手段這一古老的學科又煥發了新春。
不同顯微檢測技術手段都有其優缺點。通過下圖優缺點對比，我們就能理解為何在半導體量檢測應用場景中，工業光學顯微鏡占比達75%。
檢測方法 | 優點 | 缺點 |
電鏡檢測 | 分辨率極高，圖形清晰 | 真空環境、制樣復雜
|
電子束檢測 | 分辨率高 | 受限被測材料特性、材料厚度 |
光學顯微
| 分辨率高、非接觸、速度快、環境適應好 | 穿透淺 |
超聲波檢測 | 穿透深
| 分辨率差 |
求是緣：請您結合行業發展現狀，剖析一下高端光學物鏡研發制造究竟難在哪里？國產高端物鏡長期難以實現完全自主突破的根本原因是什么？
鞏巖：結合自己多年光學物鏡研發工程實踐，目前國產高端顯微鏡實現完全自主突破的瓶頸，主要集中在三個方面：

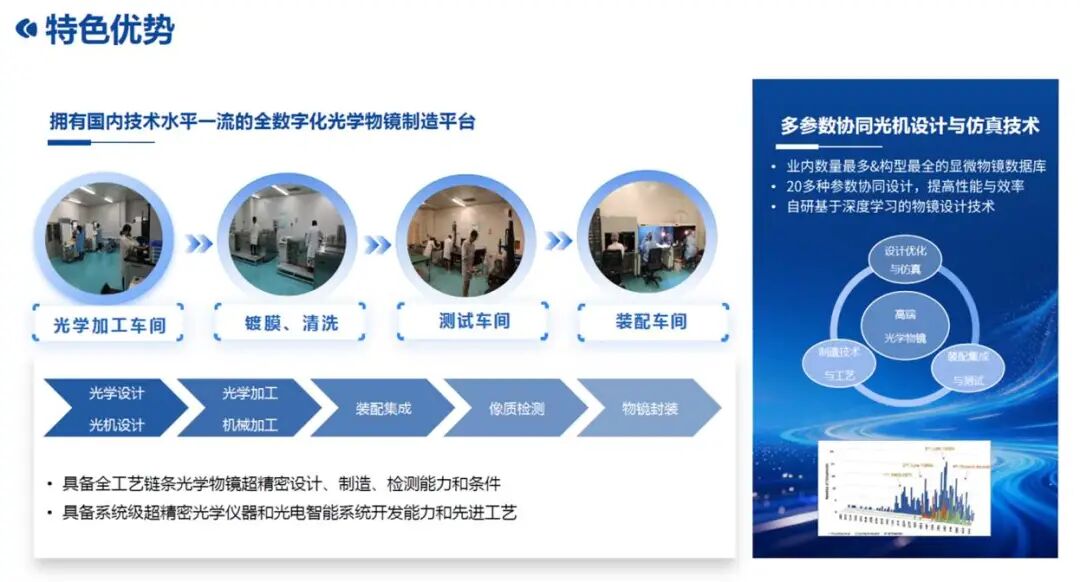

首先，顯微物鏡設計、加工、裝配和測試全流程協同閉環技術和工藝有待提高。

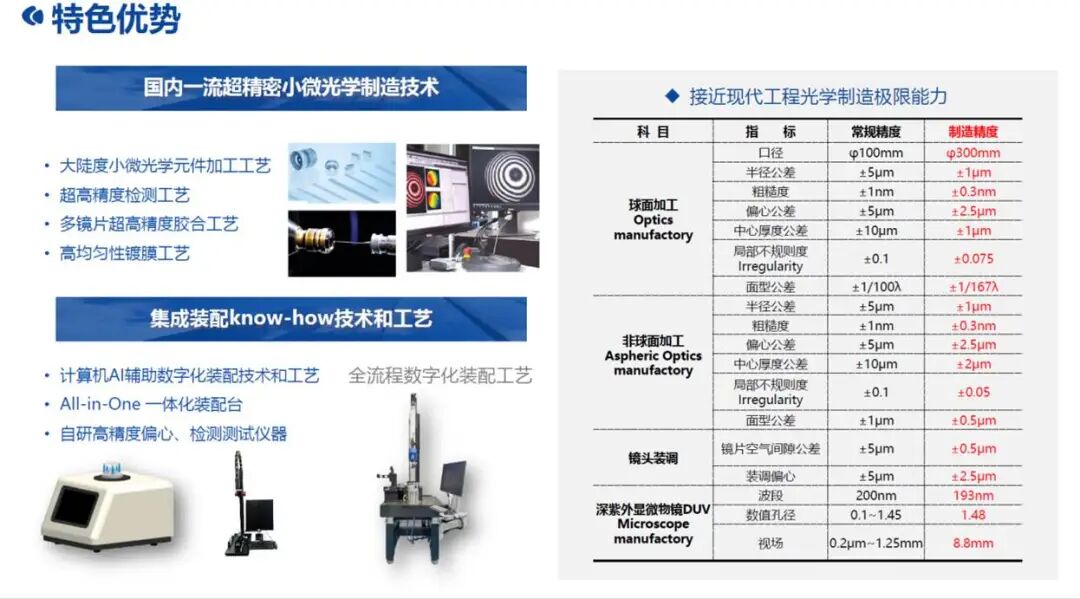

光學物鏡制造是材料、設備、工藝深度耦合的系統工程，研發生產全程需要完成多變量協同、解耦調試，整套流程的工藝經驗（Know-how）是長期積累形成的核心壁壘。 齊之明團隊從產品設計源頭實現全鏈路協同、數字化量化管控；形成完整可控的數字化生產閉環。
其次，上游核心材料、精密設備依賴進口、國產化進程緩慢。
一款性能優異的顯微物鏡需要多種光學玻璃搭配，才能實現。目前，顯微物鏡研制需要的幾種性能參數優異的玻璃，只能依賴進口。此外，顯微物鏡需要的光學元件具備優異的面形質量，適用于微小口徑光學元件加工的國產離子束設備目前缺失，國外對中國禁運。
如今國家安全邊界持續拓展，從傳統國防安全延伸至經濟安全、半導體信息產業安全。高端顯微物鏡的戰略價值逐漸凸顯，行業迎來發展窗口期。但材料、高端光學工程人才培養和設備國產化的替代無法一蹴而就，需要持續的資金投入、長期工藝驗證打磨才能逐漸起勢。

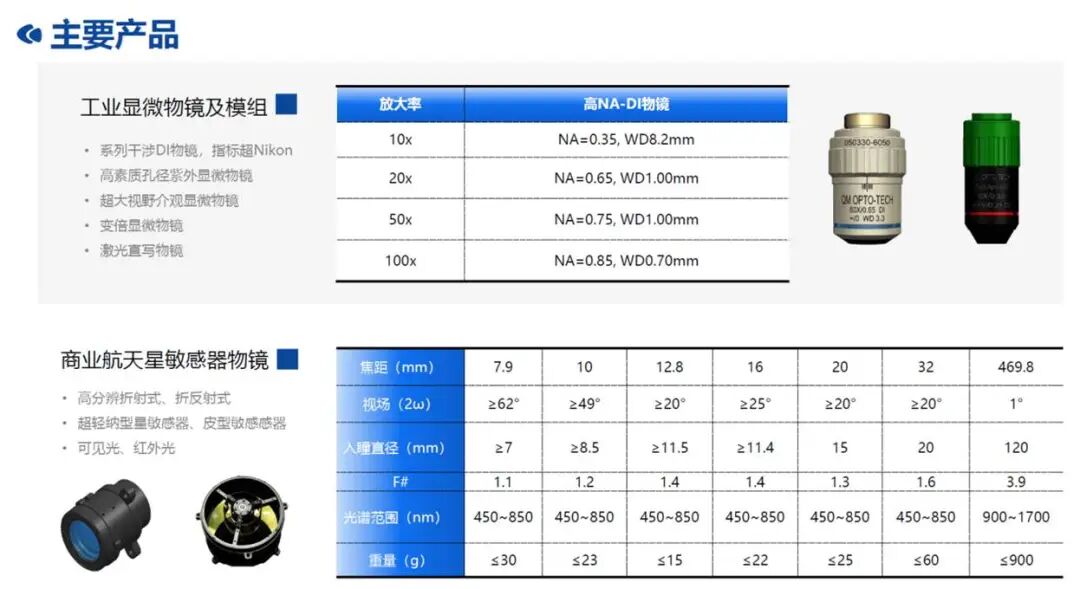

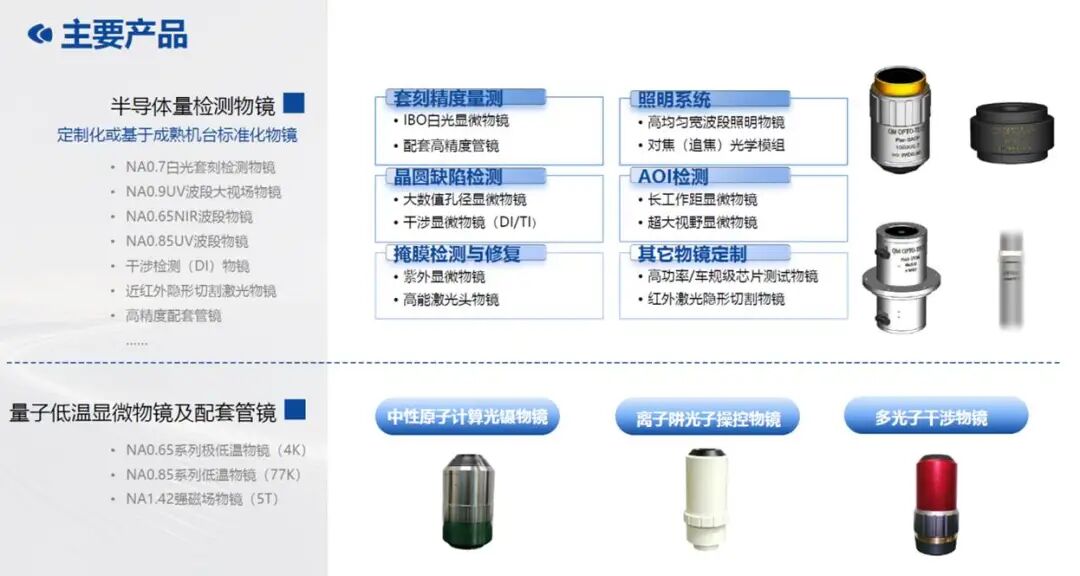

求是緣：請您聚焦半導體行業需求，介紹齊之明光電團隊自研物鏡產品與配套解決方案？
鞏巖：國內半導體量檢測設備企業過去長期依賴進口鏡頭，當前行業檢測需求呈現三大明確趨勢，也是我們產品研發的核心方向：
第一，針對“看得越來越準”的需求，開發數值孔徑大、性能要求接近完美的顯微物鏡。
第二，針對“看得更清楚”的需求，開發紫外/深紫外顯微物鏡，以及近紅外/中波紅外顯微物鏡。
第三，針對特殊場景需求，開發特殊定制顯微物鏡。例如針對先進封測需求，開發長工作局，大視場的AOI顯微物鏡。
求是緣：齊之明團隊的愿景是“打造中國人自己的顯微物鏡、做國內顯微光學引領者”，您認為要實現這一目標還需在哪些方向持續突破？
鞏巖：企業目前仍處于創業起步階段，想要實現長期發展，需要同步推進資本、市場、人才、技術四大核心板塊：
1.資本為先，夯實產業落地基礎。 創業發展如同行軍作戰，資金是前置保障。充足資本才能支撐團隊搭建、高端精密設備采購、產線建設與持續研發投入，是企業生存發展的先決條件。
2.深耕市場，開發滿足客戶真實需求的產品。 主動對接半導體、量子計算、醫療、新能源下游設備廠商，挖掘真實需求痛點，開發可落地、高性價比的物鏡解決方案；能夠持續獲得客戶復購、真正解決行業難題的產品，才具備長期市場競爭力。
3.健全人才梯隊，完善激勵機制。 高端光學物鏡屬于交叉學科精密制造賽道，核心研發、工藝人才稀缺。企業需要建立完善的激勵體系，吸引、培養、留住行業資深工程師與青年科研人員，才能實現技術積淀和發展。
4.持續迭代核心技術。 光學技術迭代速度快，伴隨AI產業浪潮，半導體行業將迎來5-6年黃金發展窗口期。作為核心零部件企業，我們將緊跟國家產業政策與行業發展趨勢，持續攻堅核心光學技術，把握國產替代機遇。
求是緣：業界提出“21世紀是光的世紀”，結合前沿技術，光學產業還有哪些新興應用落地？
鞏巖：光學物鏡技術跨越數百年發展，持續賦能各行各業，未來多個細分賽道將迎來爆發式需求：
航空航天領域：星敏感器、超透鏡、深空遙感望遠系統等產品需求持續擴容，航天產業將持續拉動高端光學系統增量；
半導體先進封測需求：先進封裝OAI檢測、TSV/TGV檢測、芯片Bump凸點檢測，均需要高精度光學物鏡實現高精度快速檢測；
新能源電池產業： 動力電池封裝缺陷、焊接微觀檢測，光學成像方案也大有用武之地。
齊之明光電團隊確立“1+X”長期產品戰略： “1”為核心主業——高端顯微物鏡研發量產； “X”為技術衍生業務，依托自研物鏡開發配套整機光學模組、檢測設備，拓寬應用邊界，覆蓋醫療、半導體、新能源、新材料多元賽道，擺脫單一領域依賴。
求是緣：您1986年考入浙江大學光學儀器工程系，深耕光學領域整整四十年，身兼前沿科研科學家、研究生導師、企業創始人三重身份，如何看待三者的區別？更偏愛哪一個角色？
鞏巖：研究前沿技術、培養人才、創業三者都具備相同的底層核心基礎：圍繞應用光學這個根基、專注深耕核心技術。我認為科學家、博導、創業人三者角色的轉換，只是順應國家發展大勢，在不同的階段做不同的事情。
在中科院做科研工作，主要圍繞國家任務夜以繼日地攻克難題，完成了多個國家任務：三代衛星激光測距、嫦娥三號、光刻機物鏡系統等。
在中科院帶教研究生也是順理成章的事情。我也希望能將自己的認知和經驗傳授給學生，幫助年輕學生成長。
作為光學人，我內心更希望能將我?guī)资攴e累的光學工程經驗和產品，走出科研實驗室，推動光學物鏡工程化、規模化量產，讓自主高端光學物鏡產品賦能制造產業鏈，創造產業價值，服務產業、造福社會。
求是緣：作為浙大校友，您如何看待聯盟與會員的關系？對聯盟服務產業有哪些優化建議？
鞏巖：“求是緣”聯盟是一個非常好的產業生態圈。我參加了聯盟蘇州大會，主動申請加入封測專委會。在我看來，聯盟與會員是相互支撐、共生共榮的命運共同體： 聯盟本身是輕量化平臺載體，看似“虛”，卻能匯聚全產業鏈從業者；依托聯盟形式多樣的交流活動、資源對接、技術分享等形式，把平臺資源轉化為服務企業、推動產業發展的“實”事。各會員企業依托自身技術、市場、人脈資源反哺聯盟，共同完善產業生態。
對聯盟發展，我有兩點不成熟建議：
1.搭建常態化深度交流平臺。產業上下游企業、科研院所、高校的溝通對接至關重要，聯盟應持續組織技術沙龍、供需對接會、專家分享會，為會員創造穩定交流渠道，加速行業信息互通、技術協同。
2.堅持開放包容的生態理念。 聯盟不局限于浙大校友，吸納全國各高校科研人員、產業從業者加入；融合不同院校技術體系、產業資源，打破單一圈層壁壘，多元碰撞更能加速國內半導體光學產業整體進步。
采訪者后記
被訪嘉賓40年如一日堅守在光學物鏡領域研發一線，歷經不同角色：科學家→博導→創業人，應用產品覆蓋：光刻物鏡→生物顯微物鏡→半導體量檢測物鏡。角色在變、產品的下游場景在變，所面臨的挑戰也不同。
在硬科技領域創業，團隊面臨的問題多維度。既有常見的顯性問題：融資、團隊、管理、市場銷售等；也有不同忽視的隱性核心問題：工程化能力。
眾所周知，實驗室→量產線之間存在一個巨大的工程科學鴻溝。工程問題關心的是：在真實工業條件下，能不能穩定、可控、可重復地做到？如何在多因素、多干擾的復雜工藝中，找到結果最穩健的參數組合？
先進的工藝制程需要更精密的誤差控制：工藝越往前走，工藝窗口越窄，參數越敏感，誤差越容易被放大。精密工藝制造需要扎實的工程化能力：更精確的誤差傳導模型、更系統的參數優化方法、更穩健的工藝設計。
真正的國產替代是工程科學能力的替代。但工程化能力體系的構建不僅是一家初創企業的問題，也是整個產業的共同課題。我們的產業只有先夯實工程化能力根基，兼具原始創新并重，我們的集成電路產業位置才能逐漸實現追趕→并行→領跑。
