金剛石在電子產業中的身份正在轉變。長期以來,業界關注的是其22W/cm·K的極端熱導率,將其定位為散熱襯底。但金剛石同時具備超寬禁帶(5.47eV)、極高擊穿電場(~10MV/cm)和優異載流子遷移率,這些本征半導體特性使其在功率器件領域具有不可忽視的潛力。本文聚焦金剛石作為有源半導體材料的技術現狀與產業化路徑。

參數 | Si | 4H-SiC | GaN | 金剛石(SCD) |
禁帶寬度(eV) | 1.12 | 3.26 | 3.39 | 5.47 |
擊穿電場(MV/cm) | 0.3 | 2.8 | 3.3 | ~10 |
電子遷移率(cm2/V·s) | 1400 | 1000 | 900 | 2200 |
空穴遷移率(cm2/V·s) | 600 | 120 | 150 | 1600 |
熱導率(W/cm·K) | 1.5 | 4.9 | 2.0 | 22 |
飽和漂移速度(×10?cm/s) | 2.0 | 2.2 | 2.7 | 2.7 |
介電常數 | 11.8 | 9.7 | 9.0 | 5.5 |

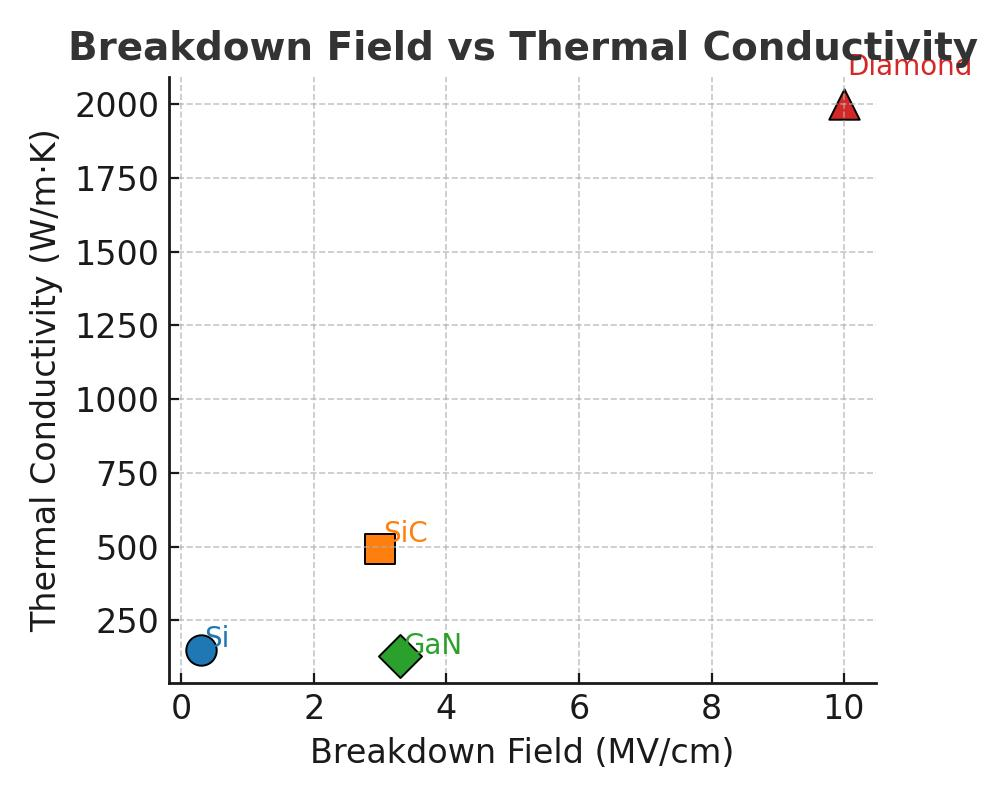

擊穿電場是功率器件最核心的參數。金剛石的~10MV/cm是SiC的3.6倍,意味著相同耐壓下漂移層更薄、導通電阻更低。Johnson品質因子綜合評價高頻高壓能力,金剛石達200V/ps,是SiC(90)的2.2倍[2]。熱導率22W/cm·K使器件在極端功率密度下仍可維持較低結溫。
需強調,上述參數均指單晶金剛石(SCD)。多晶金剛石(PCD)因晶界存在導致缺陷密度升高,電學性能嚴重受限——已報道的PCD肖特基二極管擊穿場強僅0.25MV/cm,與SCD器件存在數量級差距[3]。功率器件領域討論的"金剛石半導體"均指SCD,PCD目前主要適用于散熱和耐磨場景。

肖特基勢壘二極管(SBD):2025年美國佛羅里達大學團隊在p/p?型垂直結構SCD上制備Al基SBD,無邊緣終端即獲約700V擊穿電壓,導通電阻16.6mΩ·cm2,功率品質因子30.5MW/cm2,反向恢復7.6ns[4]。韓國全北國立大學通過SiO?/HfO?雙疊層場板仿真優化,將擊穿電壓提升至880V[5]。
MOSFET:NIMS的J.Liu團隊在150nm硼摻雜外延層上制備常關型p溝道MOSFET,擊穿電壓超1.7kV,擊穿場強1.52MV/cm,為以往同類器件2倍以上[6]。更具突破性的是,NIMS小泉聡團隊2024年開發出全球首個n溝道金剛石MOSFET,通過MPCVD實現磷高精度摻雜,場效應遷移率300°C時約150cm2/V·s[7],使金剛石CMOS集成電路首次具備材料基礎。

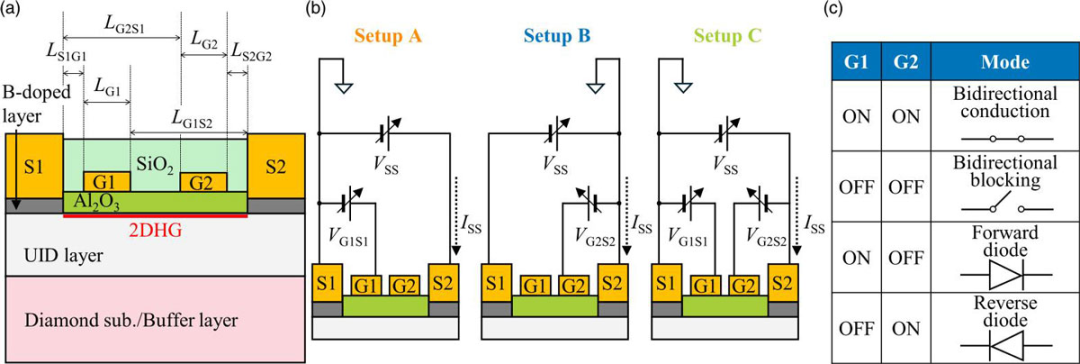

雙向開關與功率轉換:日本一家源自早稻田大學的初創企業(2022年成立)2026年連續突破:3月實現單器件550V耐壓與0.8A電流,完成200V·1A連續開關——金剛石MOSFET首次在實際電力轉換中驗證[8];同期展示全球首個金剛石MOSFET驅動的DC/DC降壓變換器[9];4月實現單片式雙向金剛石開關,采用氫終止表面二維空穴氣溝道,導通電阻降至8.2mΩ·cm2(較深耗盡結構降低一個數量級)[10]。該企業在2025年SEMICONJapan展出封裝后可運行的評估系統,并與JAXA啟動航天驗證,計劃2030年代商業化[11]。
RFFET:NIMS采用NO?表面吸附摻雜和Al?O?鈍化技術,氫終端金剛石FET實現漏極電流-1.35A/mm(金剛石FET最高紀錄)、截止頻率fT35GHz、最大振蕩頻率fMAX70GHz、1GHz下RF輸出功率密度2W/mm[12]。

摻雜困境:p型摻雜以硼為主,激活能約0.37eV,已實用化。n型摻雜是核心瓶頸:磷是最有前景的施主,但激活能高達0.6eV,室溫電離效率極低;磷原子半徑(0.110nm)顯著大于碳(0.077nm),易致晶格畸變;(001)晶面摻雜效率比(111)低1-2個數量級[13]。氮摻雜激活能更高(1.4–1.7eV),室溫為絕緣體。最新探索硼-氫-磷三元素共摻雜,已實現電子濃度1×101?cm?3、電阻率0.249Ω·cm[14]。表面改性(氫終止/NO?吸附)和二維材料異質集成(如MoS?/金剛石PN結)提供了繞開體摻雜的替代路徑[15]。

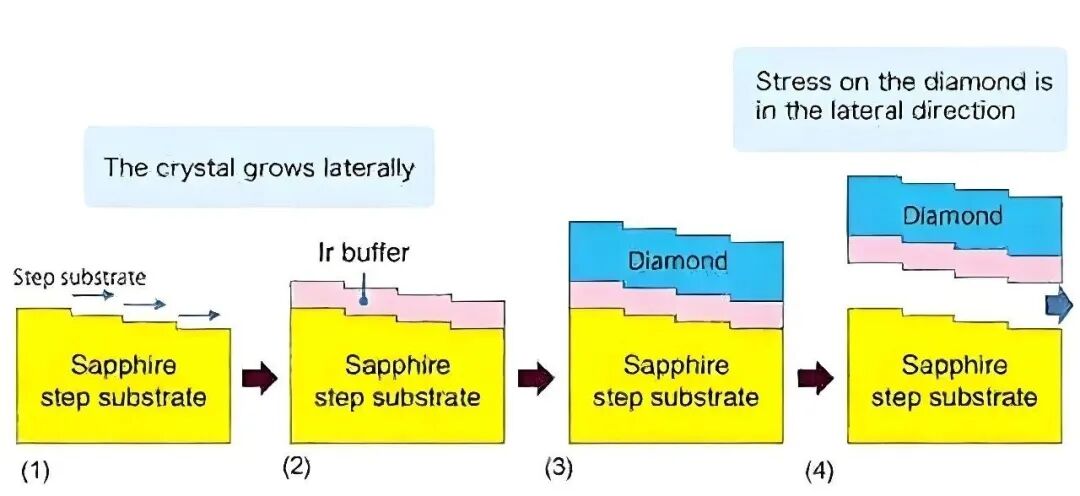

襯底路線:同質外延以HPHT金剛石為籽晶進行CVD生長,晶體質量最高但尺寸受限。異質外延是實現大尺寸化的關鍵路徑。日本Orbray開發的階梯流動生長法在微傾角藍寶石襯底上生長金剛石,2021年實現2英寸,2026年與英國ElementSix聯合建立3英寸可重復制造工藝,4英寸開發中[16]。Orbray同期報道了30mm見方無孿晶(111)面異質外延金剛石[17]。

日本形成全鏈條布局:NIMS在n型MOSFET和RFFET持續突破;早稻田大學衍生企業在功率MOSFET和雙向開關領跑;另一家北海道大學與AIST聯合發起的初創企業專注核退役極端環境應用,2026年在福島建成全球首座金剛石半導體制造工廠,實驗室良率超90%,計劃2028財年全面量產,已融資約74億日元[18]。
歐洲:英國ElementSix(戴比爾斯集團旗下)與Orbray合作推進3英寸量產,其美國俄勒岡州CVD工廠已進入2英寸熱管理晶圓量產準備[16]。法國CNRS衍生企業(2019年成立)2026年在格勒諾布爾啟用歐洲首個半導體金剛石中試線,專注功率器件晶圓和外延工藝,融資870萬歐元[19]。西班牙政府向DiamondFoundry投資7.53億歐元建設金剛石微芯片廠[19]。
美國:一家舊金山半導體初創企業走GaN-on-Diamond路線,將GaN外延層轉移到CVD金剛石襯底上利用散熱優勢,通道溫度比GaN/SiC低65-70°C,獲CHIPS法案1820萬美元資助[20]。該路線本質是金剛石作為散熱襯底而非有源器件。
中國:中科院寧波材料所2024年實現p型金剛石/n型Ga?O?異質PN結二極管,無終端結構擊穿電壓超3000V,界面熱導率42MW/m2·K[21];2025年實現4英寸自支撐金剛石超薄膜自剝離技術,MPCVD沉積面積擴至12英寸[22]。西安電子科技大學系統綜述n型摻雜方案[13]。國內黃河旋風、力量鉆石等推進4英寸中試,但電子級單晶襯底一致性和良率仍需提升。
襯底尺寸與成本:SCD主流產品為2英寸,3英寸可重復工藝剛建立。對比SiC已8英寸量產。2英寸電子級SCD晶圓約3200美元(2025年),預計2030年代初降至1500美元[23],仍為SiC的數十倍。
n型摻雜效率:磷摻雜0.6eV激活能導致室溫載流子濃度極低,是金剛石CMOS和雙極型器件最大障礙。
工藝基礎設施缺失:金剛石硬度極高,傳統CMP不適用;刻蝕、離子注入等標準工藝不成熟,缺乏成套設備與工藝庫。
SCD與PCD邊界:功率有源器件必須用SCD,PCD因晶界缺陷僅適用散熱等非關鍵電學場景,兩者成本差異巨大,不可混用。
金剛石功率器件差異化優勢集中在超高電壓(理論可超30kV)、極端溫度(>300°C)和強輻射環境。在核電站退役、航天電子、深空通信等場景中不可替代——日本兩家初創企業分別從核退役和航天切入。
但未來10-15年SiC和GaN仍將主導功率電子市場。金剛石要走向規模化應用,需同時突破襯底大尺寸化、n型摻雜效率和器件工藝標準化三大瓶頸。關鍵觀察指標:4英寸SCD襯底何時可重復量產、n型摻雜室溫電離效率能否突破1%量級、首批商業化器件能否在2030年前后進入極端環境利基市場。
2025-2026年的器件突破(1.7kVMOSFET、550V開關、DC/DC變換器)標志著金剛石功率器件正從材料研究進入器件驗證階段。金剛石從"終極散熱材料"到"終極半導體材料"的轉變,核心不在于性能優勢的論證——這一點已充分確立——而在于工程化路徑的可行性驗證,距離產業化仍有顯著距離。
