業界對封裝平整度的認知已徹底更新：傳統單一、全局的彎曲度指標不再適用。先進封裝的翹曲是多尺度、局部化的形狀偏差，涵蓋局部傾斜、表面斜率、層間形變等多重特征，直接影響鍵合對準、CMP工藝、良率及長期可靠性。“足夠平整”并非固定標準，而是隨各工序工藝要求動態變化，需結合材料、工藝、計量、仿真全流程管控。
當前核心難題是平面度偏差溯源難度極高，相同平整度數值背后，可能存在基板彎曲、局部應力、CTE不匹配、工藝殘留形變等完全不同的失效機制。

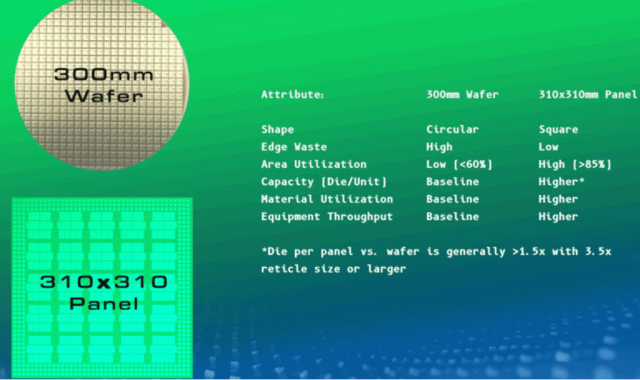

圖 1：ASE 的自動化面板級包裝線支持310mm × 310mm規格。
先進封裝技術迭代，大幅提升了翹曲管控難度：
尺寸與架構升級：AI、高性能計算封裝尺寸擴大，面板級封裝（如310mm×310mm）會放大熱、機械效應，微小材料差異即可引發顯著形變，300mm晶圓工藝無法直接適配大尺寸面板。
異質材料集成：HBM堆疊、多芯片集成引入多種CTE差異材料，結構不對稱性加劇熱應力失衡。
工藝公差收緊：混合鍵合、細間距互連大幅壓縮表面形變容差，納米級形貌偏差即可造成良率損失。
工藝應力累積：多層堆疊的聚合物、金屬層特性各異，每一次固化、熱處理都會產生殘余應力，形變隨工藝步驟持續疊加。
玻璃憑借剛性強、表面光滑、CTE可調、光學透明等優勢，成為先進封裝優選材料，可一定程度優化平整度。但其無法徹底解決異構堆疊的固有CTE失衡問題，且面板級加工難度成倍提升；單純依靠機械約束或玻璃基板匹配，僅能轉移應力，無法從系統層面消除形變隱患。
該工藝無有機層容錯，對表面形貌、潔凈度、CMP精度要求極致嚴苛。銅與氧化物熱特性差異顯著，退火過程中銅的熱膨脹、塑性變形極易引發鍵合缺陷，工序間平整度標準不互通，大幅提升工藝管控難度。
有效的翹曲仿真需全程追蹤每道工序的應力累積，而非僅預測最終狀態。但受限于廠商材料配方、工藝參數保密問題，通用材料模型仿真精度有限，僅能輔助定性判斷，難以精準預判實際工藝結果。
摒棄稀疏采樣的傳統檢測，采用高密度、全流程節點的表面形狀測量。通過海量表面數據關聯形變特征與工藝問題，在工序交接前識別、補償形變，將質量抽檢升級為實時工藝閉環控制。
機械校正：通過真空吸盤、加強環等結構物理整平基板，適用廣泛，但僅能重新分布應力，無法徹底消除。
工藝補償：依據實測表面形貌，動態校正光刻曝光、芯片貼合等工序參數，適配非平整封裝形態。
結構與工藝重構：優化堆疊架構平衡整體CTE分布，調整硅片厚度弱化單一材料形變影響；優化熱曲線，讓封裝在工作溫度（90-100℃）下應力最優，而非單純追求室溫平整度。
行業正從“室溫靜態平整度合格判定”，轉向“全流程、工況適配的動態形狀管控”。評判核心不再是下線平整度數值，而是封裝在實際工作溫度、負載條件下的形態穩定性，以及與后續所有工藝的兼容性。
隨著高端封裝單價攀升、容錯空間極小，提前整合材料設計、高密度計量、全流程仿真、熱工藝優化，已成為管控翹曲、保障良率與可靠性的核心關鍵。
