受控阻抗并不是“線寬鎖死就不變”。介質厚度、參考平面、銅厚和同層鄰近銅共同決定電場分布。走線旁補銅以后，只要銅離得足夠近，阻抗計算條件就已經改變。
同一條高速線，線寬沒動、層也沒換，板廠回算或場求解結果卻和早期版本不同。把兩個版本疊在一起看，最顯眼的改動往往只是旁邊多了一片接地銅。這不是計算器不穩定，而是阻抗邊界真的變了。
很多初學者把阻抗理解成線寬與介質厚度的函數，鋪銅只被當成“空白區域的填充”。實際上，電場會終止在附近所有導體上。鄰近銅進入電場范圍后，它就參與了傳輸線結構，原來的模型不再完整。
單端走線的特性阻抗，來自單位長度電感與電容的共同作用。線寬、銅厚、介質常數、走線到參考平面的距離都會改變這兩個量；同層銅靠近后，又增加了新的耦合邊界。幾何輪廓相似，不代表場環境相同。

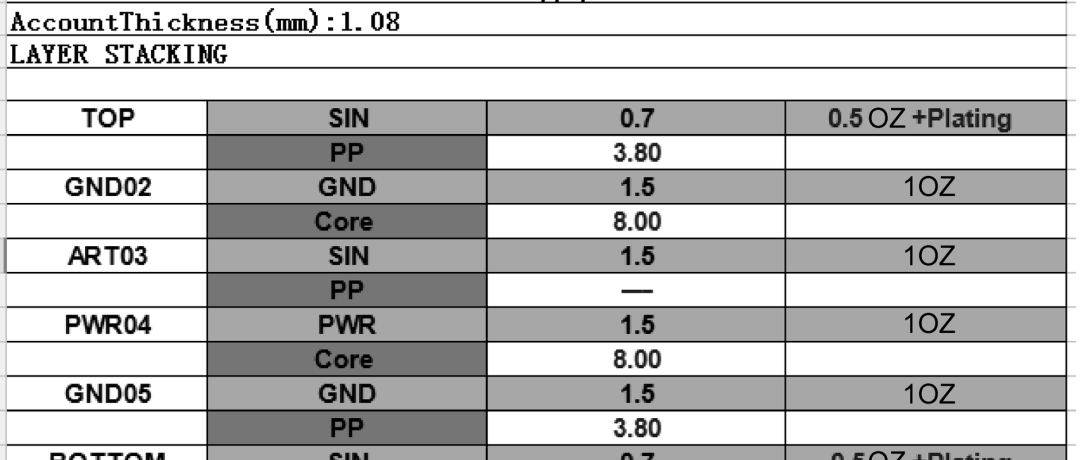

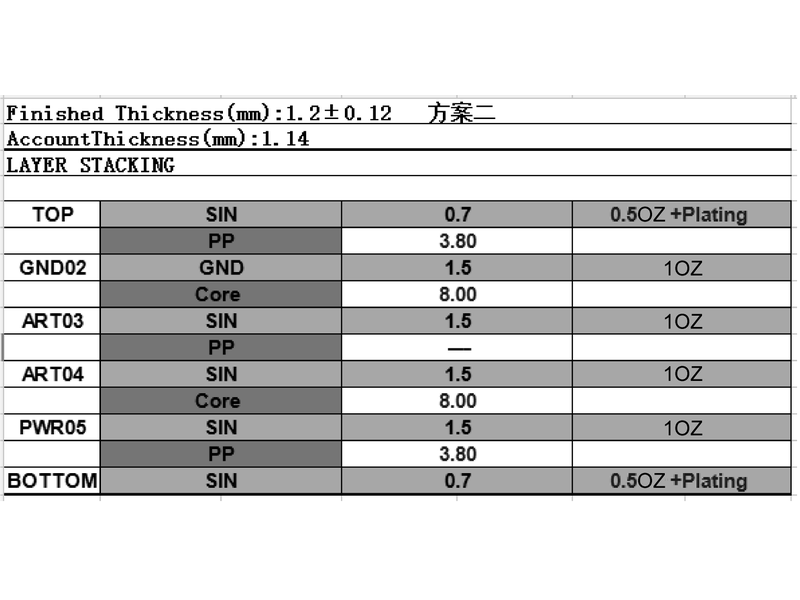

圖 1 六層疊層中信號層與參考平面的距離關系
若原模型按微帶線或帶狀線計算，后來卻在走線兩側加了近距離共面地銅，結構已經更接近帶共面導體的傳輸線。繼續沿用原來的線寬表，相當于用舊模型解釋新幾何。

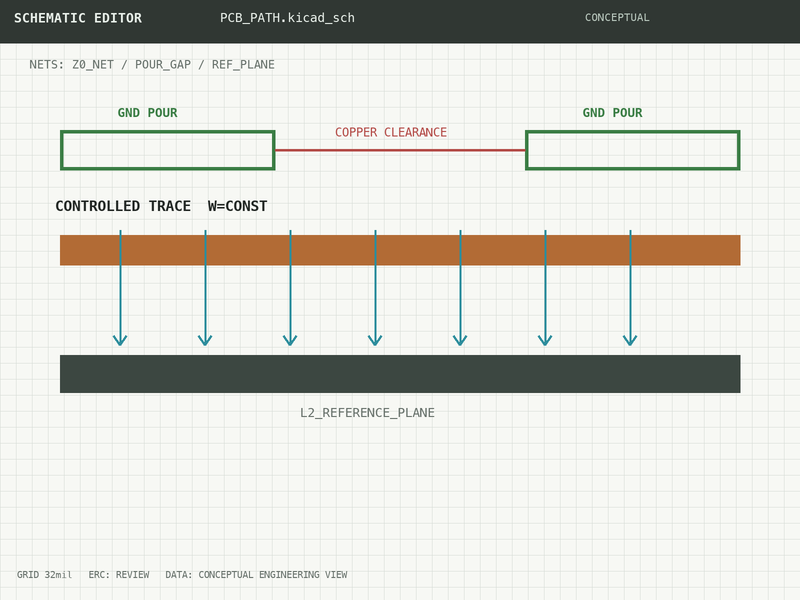

圖 2 鄰近鋪銅進入受控走線的電場邊界
信號跳變時，走線與參考平面之間建立電場。兩側接地銅靠近以后，一部分電場轉而耦合到同層銅，單位長度電容通常會隨之改變；回流分布也可能從單一參考平面擴展到同層銅及其接地過孔。
結果不應被簡化成“鋪銅一定讓阻抗升高”或“一定降低”。方向與幅度要看銅間距、參考層距離、銅是否可靠接地、阻焊覆蓋和實際疊層。工程上可靠的做法，是讓場求解器按真實截面給答案。
復制同一段受控走線，保持層、線寬、銅厚和介質不變，只修改走線到同層銅的凈間距。把無銅、較遠銅、較近銅三個截面放進同一求解條件，觀察阻抗隨間距是否收斂。一次只動鋪銅間距，才知道變化來自哪里。

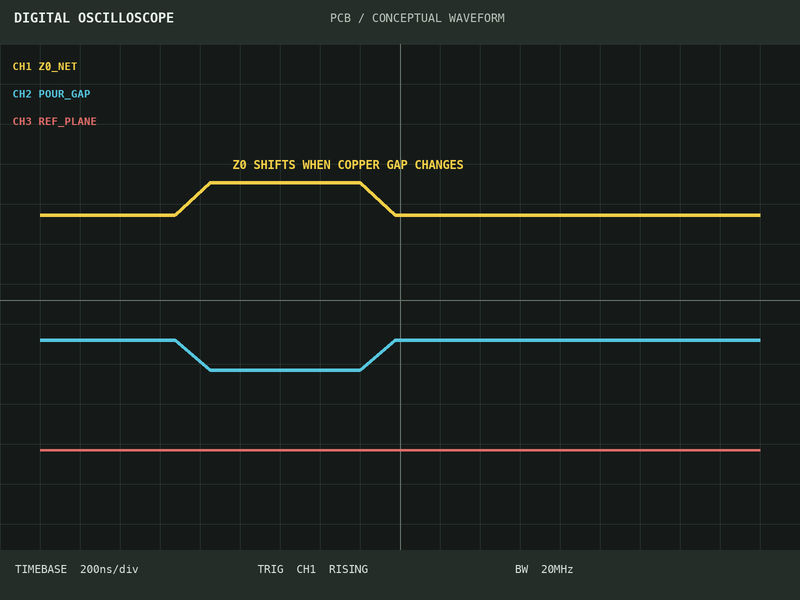

圖 3 只改變鋪銅間距時的概念性阻抗對照
還要核對銅是否通過足夠近的地過孔接到參考系統。名義上叫GND、實際卻在高頻下通過很長路徑才回到參考面，這片銅的作用可能與理想接地邊界不同。模型里把它設成理想地之前，版圖連接也要能支持這個假設。
對內層帶狀線也要檢查相鄰層的銅形狀。若參考層局部挖空、旁邊出現大焊盤或平面邊緣，電場同樣會重新分布。阻抗表里只寫線寬而不保存截面位置，后續人員很難復現原計算條件。

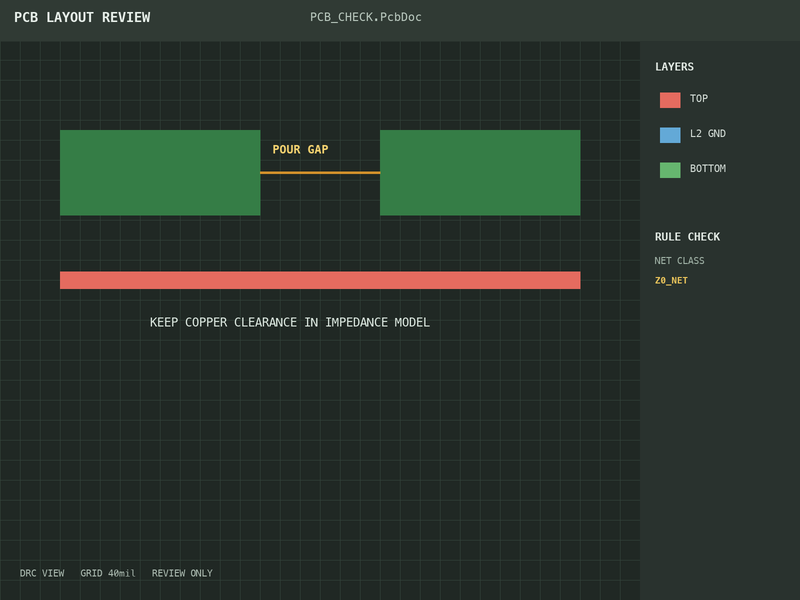

圖 4 受控阻抗走線與鋪銅凈距的版圖檢查視圖
·先鎖疊層：確認量產介質厚度、銅厚和參考平面，與計算輸入完全一致。
·再查橫向邊界：量走線到同層銅、焊盤、過孔和屏蔽殼焊腳的真實凈距。
·看縱向連續性：走線不能跨參考平面分割，換層處要有合適的回流轉換。
·回到板廠阻抗條：把最終Gerber截面和阻抗表一起確認，避免布局末期補銅后仍沿用舊值。
線寬只是最容易看見的變量，不是全部變量。鄰近銅、焊盤和過孔只要進入電場范圍，就可能改變阻抗連續性。
下一次補銅前，把受控線截面重新跑一遍。若鋪銅間距變化而阻抗也跟著變化，就應把凈距寫進規則，而不是把結果歸咎于板廠回算。+
你們的阻抗規則里，是否同時限制了受控線到同層銅的凈距？評論區聊聊
