在非常規油氣資源開發過程中，水力壓裂監測對于提升地下儲層孔隙度、滲透率以及油氣產能至關重要。在水力壓裂過程中，壓力與溫度是最關鍵的監測參數。用于油氣井的壓力傳感器必須能夠在高壓、高溫、機械沖擊以及長期運行等嚴苛工況下，保持高準確性、穩定性和可靠性。近年來，MEMS技術快速發展，光纖式、諧振式、電容式、壓電式、壓阻式等多種傳感方案已逐步應用于井下監測，但滿足極端環境的壓力-溫度一體化解決方案仍面臨諸多挑戰。
據麥姆斯咨詢報道，針對油氣勘探井下應用需求，墨西哥華雷斯自治大學的研究團隊設計并開發了一種基于絕緣體上硅（SOI）的壓阻式MEMS壓力-溫度集成傳感器，為井下高溫高壓多參數傳感提供了新的路徑。相關研究成果以“SOI-Structured Piezoresistive Pressure Sensor with Integration of Temperature Sensor for Downhole Applications”為題發表在Sensors期刊上。
這項研究工作開發的MEMS壓力-溫度集成傳感器，旨在監測油氣勘探井底在水力壓裂過程中的環境狀態，其設計目標是在90 ~ 115°C的溫度范圍和最高70 MPa的壓力下可靠工作，同時受封裝尺寸限制，整個芯片組件的單邊尺寸需要控制在約2 mm以內。綜合工作環境、芯片尺寸和測量需求，研究人員采用壓阻式壓力傳感與電阻式溫度傳感相結合的方案，并選用SOI晶圓，以提高器件的熱穩定性。
在器件結構設計方面，壓力敏感結構采用直徑1550 μm、厚度190 μmm的圓形硅膜片。與矩形膜片相比，圓形結構能夠在周邊形成更加均勻的應力和應變分布。在溫度傳感結構方面，為減小膜片機械應力對溫度測量的干擾，溫度電阻采用縱向與橫向相結合的蛇形布局，使不同方向產生的壓阻效應相互抵消，從而能夠?qū)囟入娮璨贾迷趬毫γ舾心て吘壐浇诮档蛻?yīng)力干擾的同時提高芯片面積利用率。
該MEMS壓力-溫度集成傳感器基于4英寸SOI晶圓，結合深反應離子刻蝕（DRIE）和陽極鍵合工藝制備。該研究的創新之處在于，一方面通過選擇電阻率為0.015 Ω·cm、厚度為5 μm的p型器件層直接形成壓阻元件和溫度電阻，省去離子注入步驟，從而簡化了制備工藝。另一方面通過埋氧層（BOX）開口、支撐結構與金屬互連路徑，實現了從器件層頂面到支撐晶圓的直接電連接，進而為陽極鍵合過程提供所需電流，并形成密封的壓力傳感腔體。輔助支撐結構還能幫助傳感器承受鍵合過程中的機械載荷，避免敏感結構發生破裂。

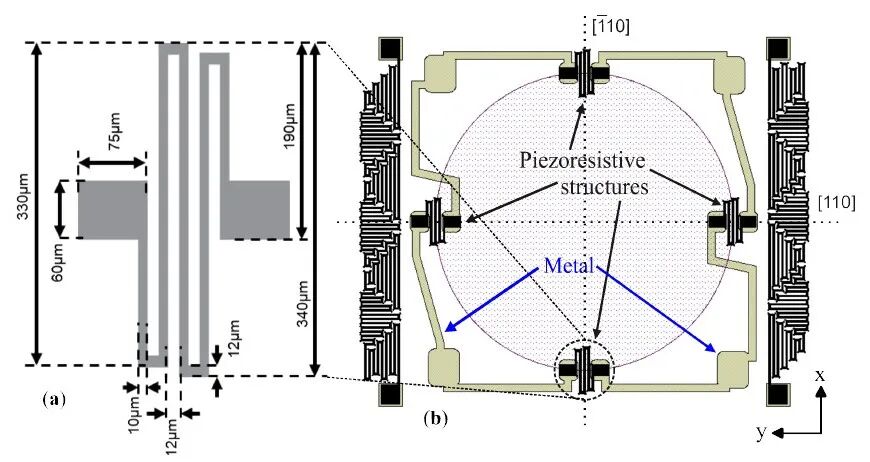

圖1 蛇形壓阻元件版圖及其在膜片頂部的位置

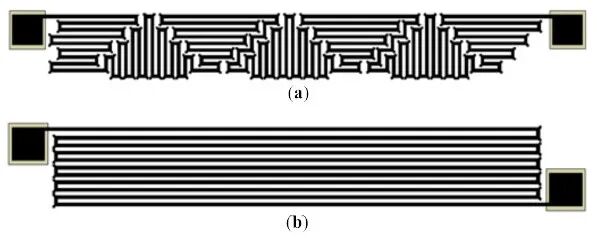

圖2 溫度傳感單元版圖

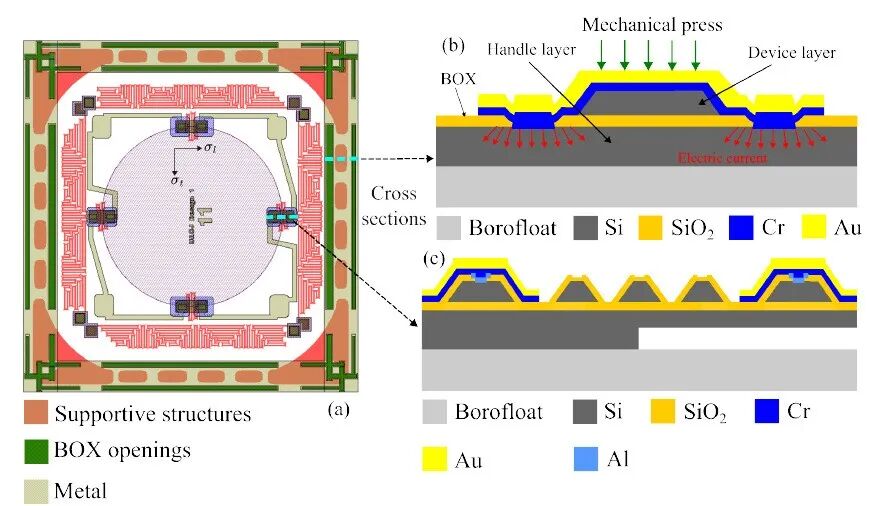

圖3 （a）完整的器件版圖，包括四個壓力壓阻元件和四個溫度電阻元件；（b）帶有BOX開口的支撐結構截面；（c）壓阻元件與鍵合支撐結構截面

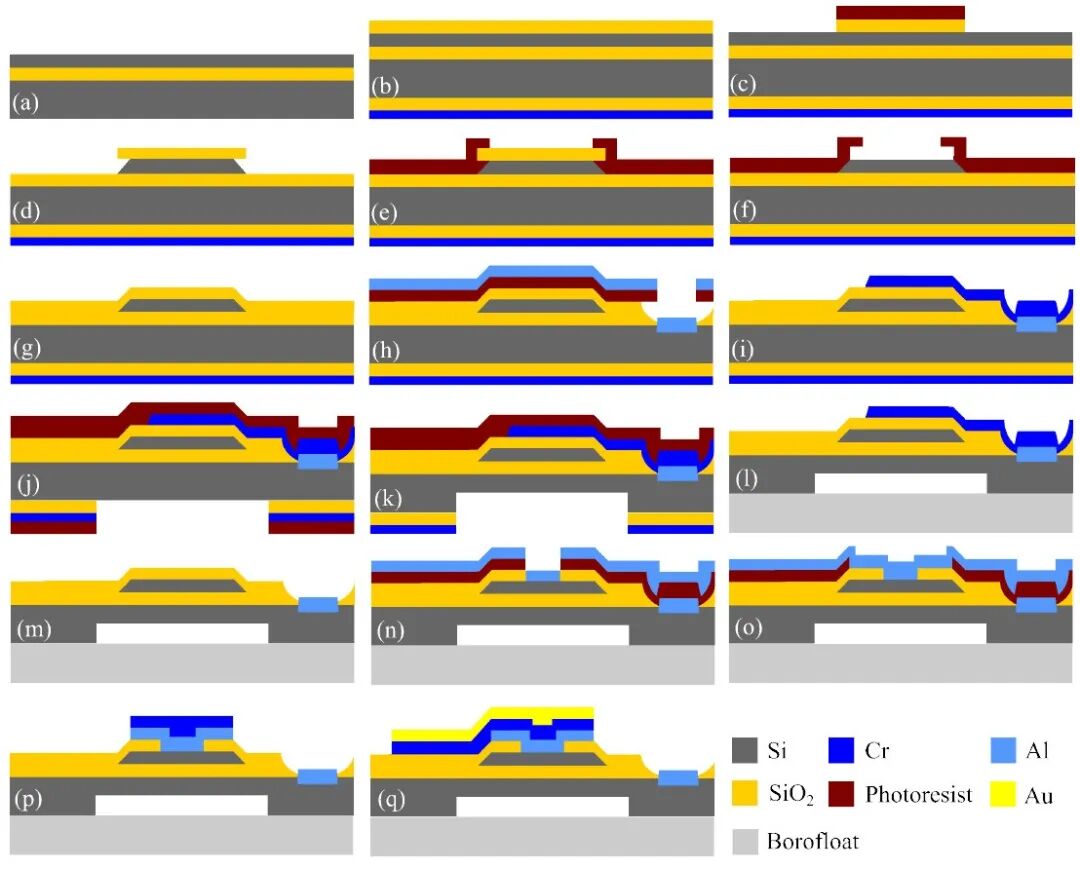

圖4 MEMS壓力-溫度集成傳感器的制造工藝

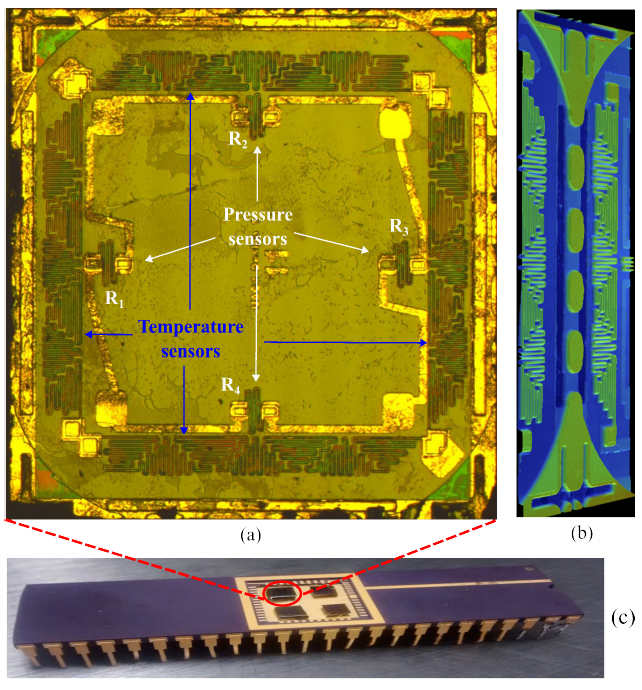

圖5 制造完成的MEMS壓力-溫度集成傳感器
為了模擬油氣井底環境并驗證該傳感器的性能，研究人員開發了一套經濟型高壓測試系統，可在最高55 MPa和150°C條件下對器件進行表征。測試結果表明，該集成傳感器的壓力傳感單元在0 ~ 55 MPa范圍內表現出良好的線性響應，靈敏度為0.0268 mV/V/MPa，滿量程最大遲滯為5.3%；溫度傳感單元在32°C ~ 150°C范圍內電阻呈二次函數變化，在140°C時最大電阻變化為8.5%。

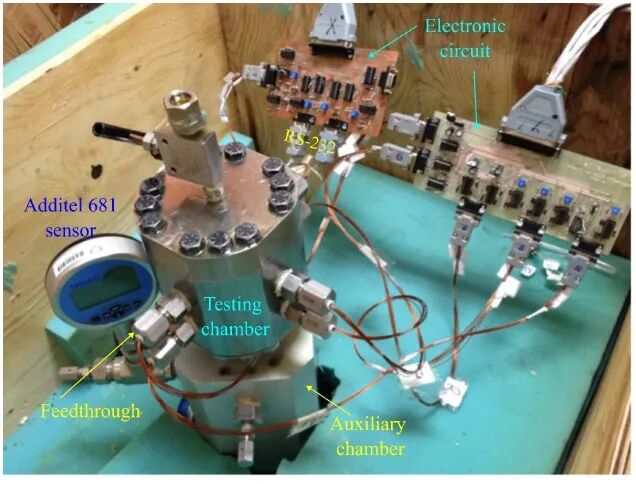

圖6 用于壓力-溫度集成傳感器表征的低成本高壓測試裝置

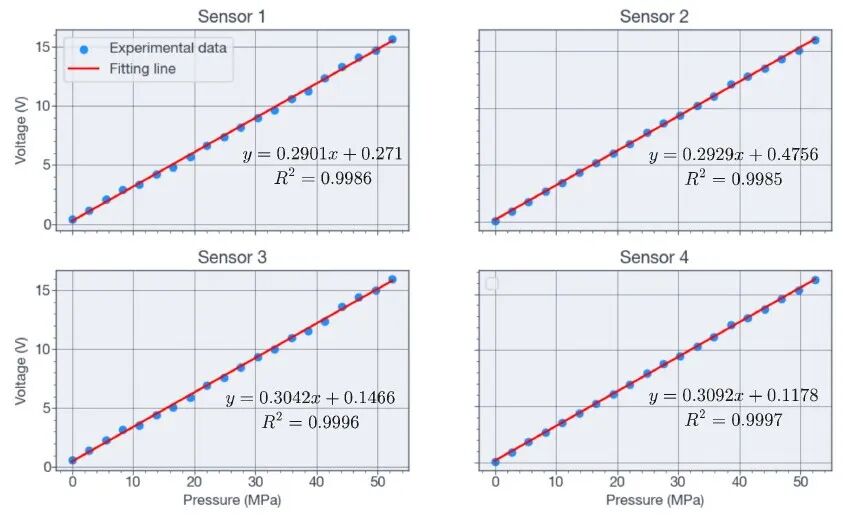

圖7 壓力傳感器信號經調理和放大后，輸出電壓隨壓力的變化
總體而言，這項研究工作針對井下高溫高壓極端環境的應用需求，開發了一款基于SOI結構的壓阻式MEMS壓力-溫度集成傳感器，并搭建模擬油氣井底工況的測試系統完成了器件的性能驗證。這項研究為非常規油氣開發及極端環境下的井下多參數監測提供了一種極具潛力的解決方案。
