鎂合金作為最輕的金屬結構材料被廣泛應用于汽車輪轂、變速箱殼體、座椅骨架等零配件領域，對于實現節能減排和產品輕量化等方面具有積極意義。與鋁合金、鋼鐵等其他金屬結構材料相比，強度不夠高、耐腐性能差和耐熱性較差是限制鎂合金發展的重要因素。目前被報道的AZ系列、AM系列鎂合金已經在強度上獲得了很大提高，相關鑄造合金的抗拉強度可達到190 MPa以上。同時，Mg-Gd、Mg-Sn和Mg-Bi系列合金作為耐熱鎂合金產品近年來受到更多的研究者關注，其中Mg-Sn和Mg-Bi系列合金具有良好的開發前景，成本明顯低于Mg-Gd等含稀土耐熱鎂合金。目前，LI X等報道了Mg-6Bi合金的時效行為，JAE W C等也研究了Mg-5Bi-3Al合金的顯微組織與力學性能。可見高Bi含量的鎂合金具有較大的開發價值，而作為發動機殼體等耐熱部位的潛力輕量化材料，對耐熱性能和力學性能的綜合性能要求較高，有必要開發一種鑄態Mg-7Bi合金，并且通過合金化優化顯微組織和力學性能，使其適用于大鑄件應用場景。

值得關注的是，在Mg-Bi合金中容易形成穩定性較強的Mg₃Bi₂相，該第二相的熔點達到821 ℃，明顯高于Mg₁₇Al₁₂（432 ℃）、Mg₂Sn（771 ℃）和MgZn₂（413 ℃）等常見第二相的熔點，對于提高Mg-Bi合金的耐熱性具有重要意義。目前所報道的Mg-Bi系列合金強度一般集中分布在50~150 MPa，伸長率一般不超過10%，整體上強塑性相對較差。合金化是有效改善合金顯微組織和力學性能的重要途徑，Al、Zn、Cu、Mn、Zr等通過固溶強化、細晶強化和第二相強化來提高合金強度。對于開發耐熱性較高的Mg-Bi合金，添加Ce和Cu元素進一步形成的Mg₂Cu或Mg₁₂Ce相也具有較好的耐熱性，同時與Ag元素共同添加到Mg-Bi合金中，可以起到良好的細晶強化效果。

根據Mg-Cu、Mg-Ce二元相圖，通過向鎂合金中添加（質量分數，下同）2%的Ce和2%的Cu，可以形成熔點分別為568 ℃、611 ℃的Mg₂Cu和Mg₁₂Ce第二相，既可形成少量的差異耐熱第二相，又達到細化晶粒的效果。Ag元素添加一般不超過1%，難以形成第二相，能夠發揮Ag元素固溶強化和細晶強化效果，且不會因形成Mg₅₄Ag₁₇第二相導致添加的Ag元素浪費。本研究通過優化鑄造工藝，利用分步添加熔煉合金原材料的手段，開發一種具有優異力學性能的Mg-Bi-Ce-Cu-Ag合金，進一步分析合金元素添加對合金顯微組織與力學性能的影響，從而為耐熱Mg-Bi合金的研究提供參考。

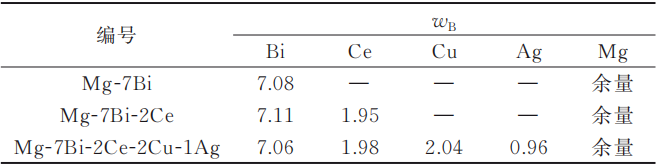

原材料為高純Mg塊（＞99.95%，質量分數，下同）、高純Bi顆粒（＞99.9%）、高純Cu顆粒（＞99.9%）、高純Ag顆粒（＞99.95%）和Mg-20Ce中間合金塊，單爐按總質量0.8 kg配比稱重，合金的實際化學成分（使用XRF測得）見表1。在真空氣氛井式電阻爐（TRL-6JZK-12）中進行熔煉，保護氣氛采用體積分數為99%的CO₂與1%的SF₆的混合氣體，熔煉坩堝為低碳鋼坩堝。首先將坩堝放入熔煉爐升溫至500 ℃，將Mg塊和Mg-20Ce中間合金塊放入坩堝中保溫10 min完成烘干處理，通入保護氣體升溫至720 ℃保溫20 min完成合金塊熔化，將Bi、Cu和Ag顆粒投入熔化的金屬液中，繼續升溫至735 ℃保溫20 min，然后降溫至700 ℃，再向熔液中添加除渣劑并攪拌，清理完表面浮渣后，將金屬液澆注至預熱到200 ℃的模具中，模具含澆口和冒口的尺寸為180 mm×120 mm×20 mm。

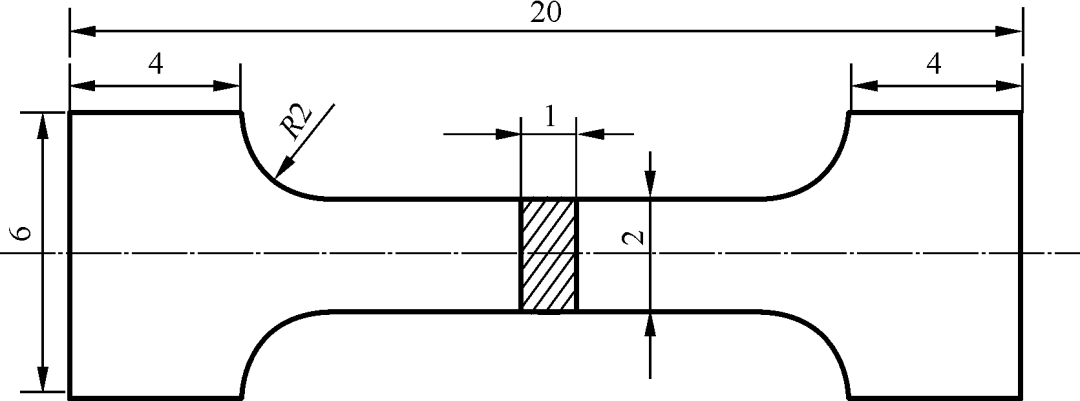

將鑄造合金切割成10 mm×10 mm×10 mm的塊體進行顯微組織測試。使用DX2000型X射線衍射儀（XRD）進行物相檢測，掃描范圍為20°~80°，掃描速度為6 （°）/min。掃描組織觀察試樣表面使用800號SiC砂紙進行終磨，在拋光機上使用絲絨拋光布和金剛石拋光液進行拋光，腐蝕液采用體積分數為4%的硝酸酒精溶液。使用S3400N掃描電鏡（SEM）進行形貌及元素分布觀察，并用ImageJ通過截線法測量平均晶粒尺寸；利用2100F透射電鏡（TEM）進一步觀察第二相形貌、元素分布及原子高分辨結果；拉伸試樣示意圖見圖1，室溫下在微機控制電子萬能試驗機上以1×10^-3 s^-1的拉伸速度完成拉伸試驗，每種合金測試3個有效試樣，取平均值。

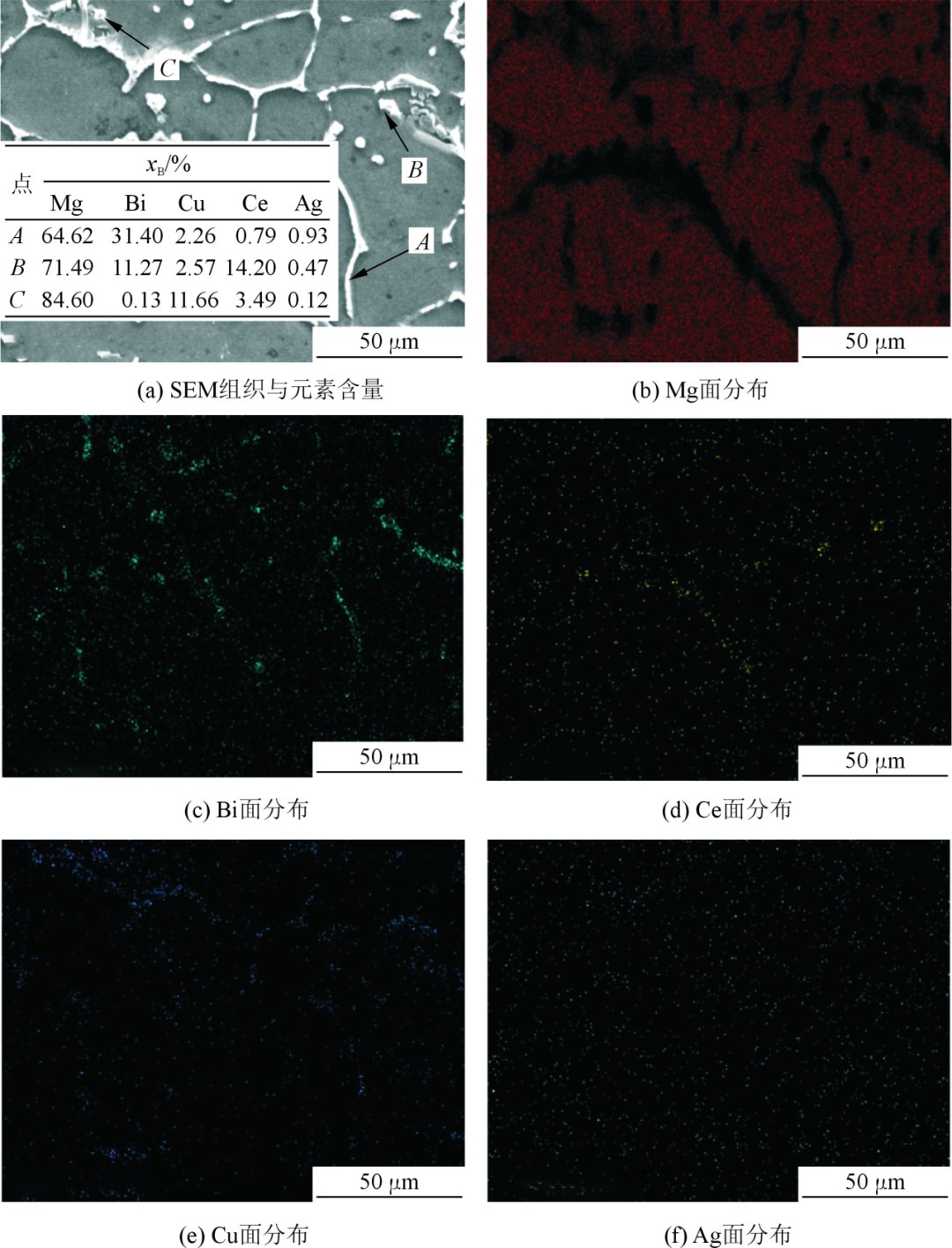

圖4為鑄造Mg-7Bi-2Ce-2Cu-1Ag合金的顯微組織及元素分布結果。可以看出，在晶界處及塊狀第二相分布的位置，不同程度富集了Bi、Ce和Cu元素，可以進一步確認鑄造Mg-7Bi-2Ce-2Cu-1Ag合金中Mg₃Bi₂相、Mg₂Cu相及少量Mg₁₂Ce相的存在。

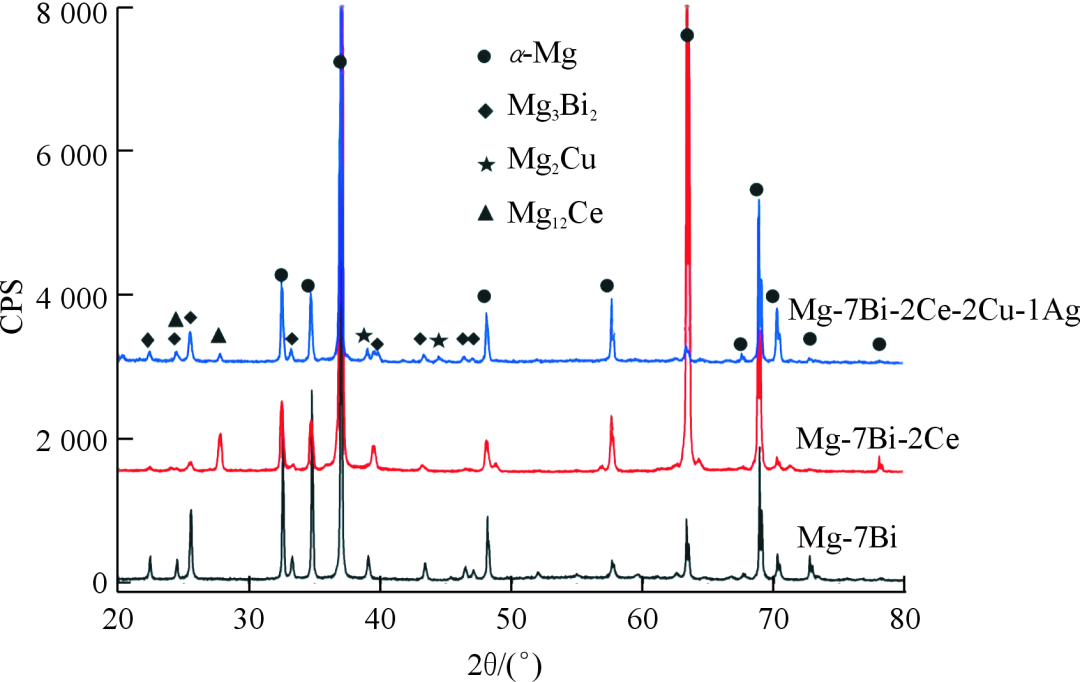

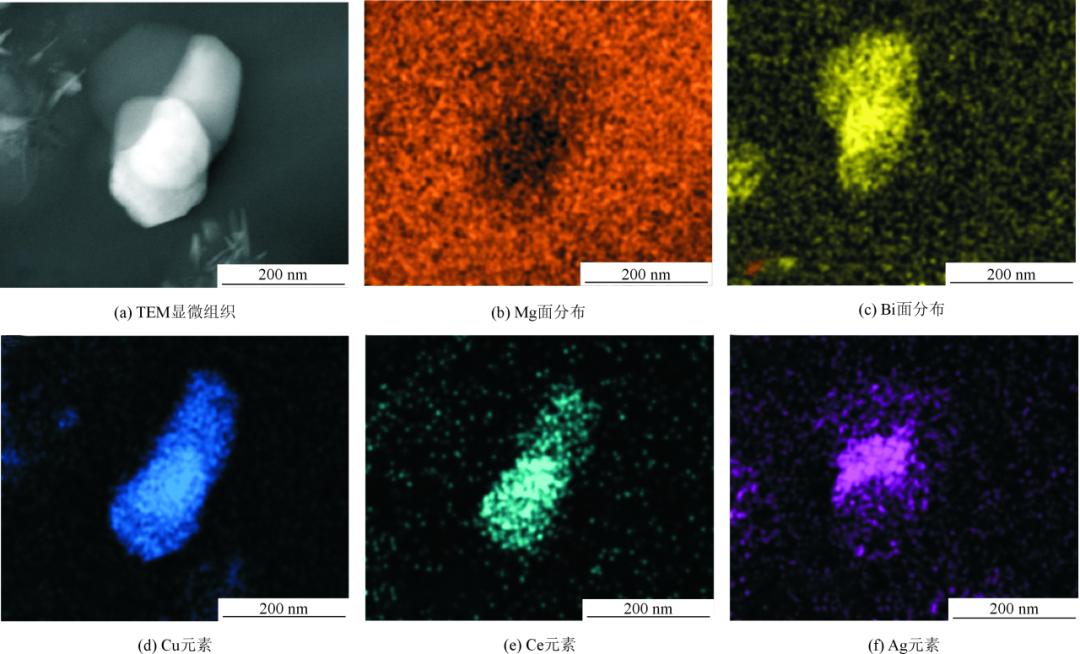

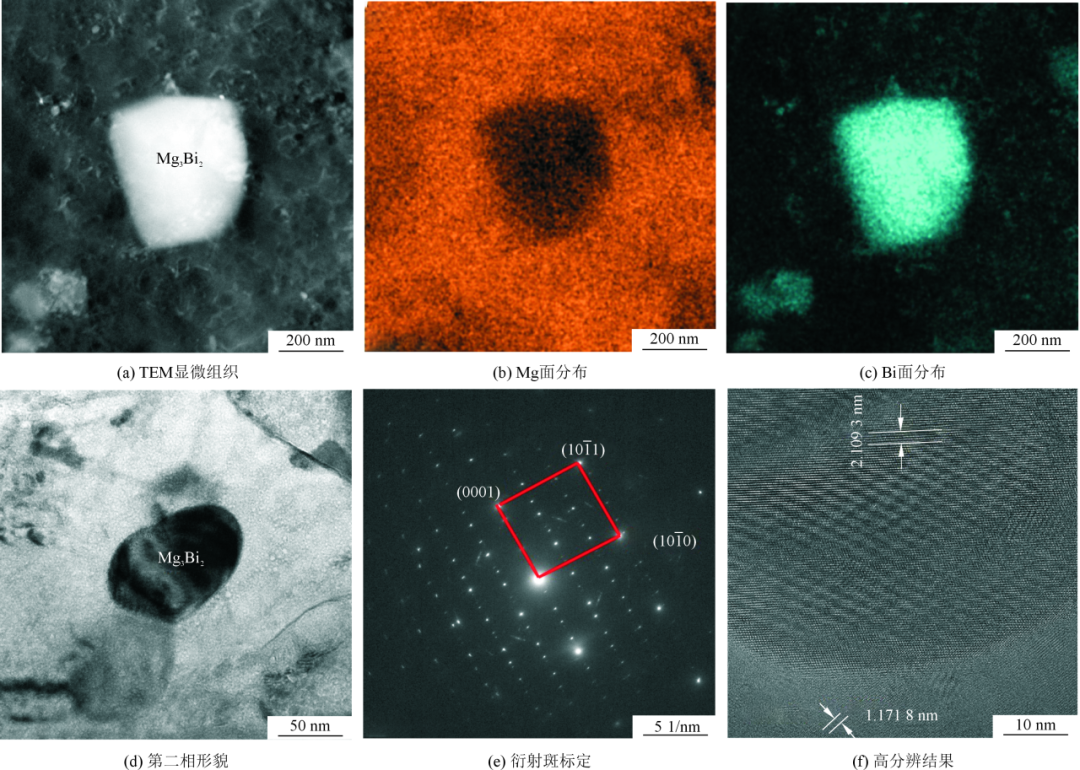

圖5和圖6為鑄造Mg-7Bi合金和Mg-7Bi-2Ce-2Cu-1Ag合金中塊狀第二相的TEM結果。由圖5a～圖5c可以得出，富集Bi元素的第二相在鑄造Mg-7Bi合金被檢測到，并通過圖5e衍射斑標定結果，確定為Mg₃Bi₂相。圖5f中測量得出第二相與α-Mg基體的5倍晶格間距，Mg₃Bi₂相的晶格間距為0.421 9 nm，α-Mg基體的晶格間距為0.234 4 nm，兩者界面的晶格錯配度較大。從圖6可以看出，存在Bi、Cu、Ce及少量Ag元素富集的區域，推測該位置為優先形核的位置，形成了明顯的Mg₃Bi₂、Mg₂Cu和Mg₁₂Ce第二相，與XRD和SEM結果一致。

（1）鑄態Mg-7Bi合金由α-Mg和Mg₃Bi₂相組成，其中第二相沿晶界連續分布或以塊狀均勻分布在晶界內。

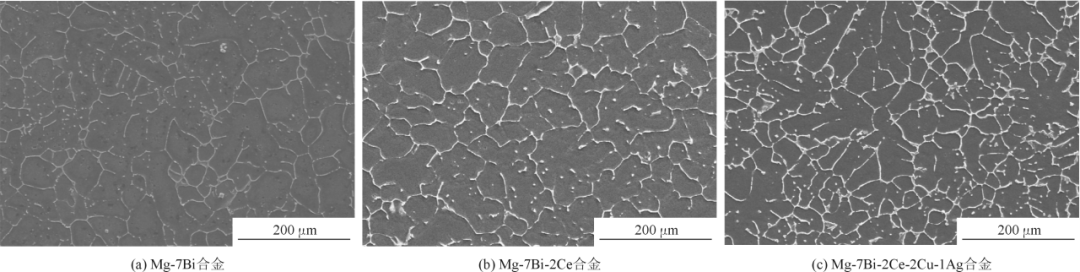

（2）合金元素Ce、Cu和Ag添加使得Mg-7Bi合金的晶粒尺寸減小，鑄態Mg-7Bi合金的平均晶粒尺寸為88.71 μm，而Mg-7Bi-2Ce-2Cu-1Ag合金的平均晶粒尺寸僅為61.76 μm，且在合金中形成了少量的Mg₂Cu和Mg₁₂Ce第二相。

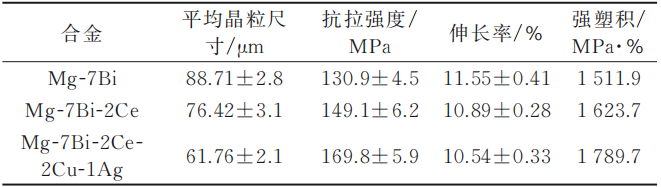

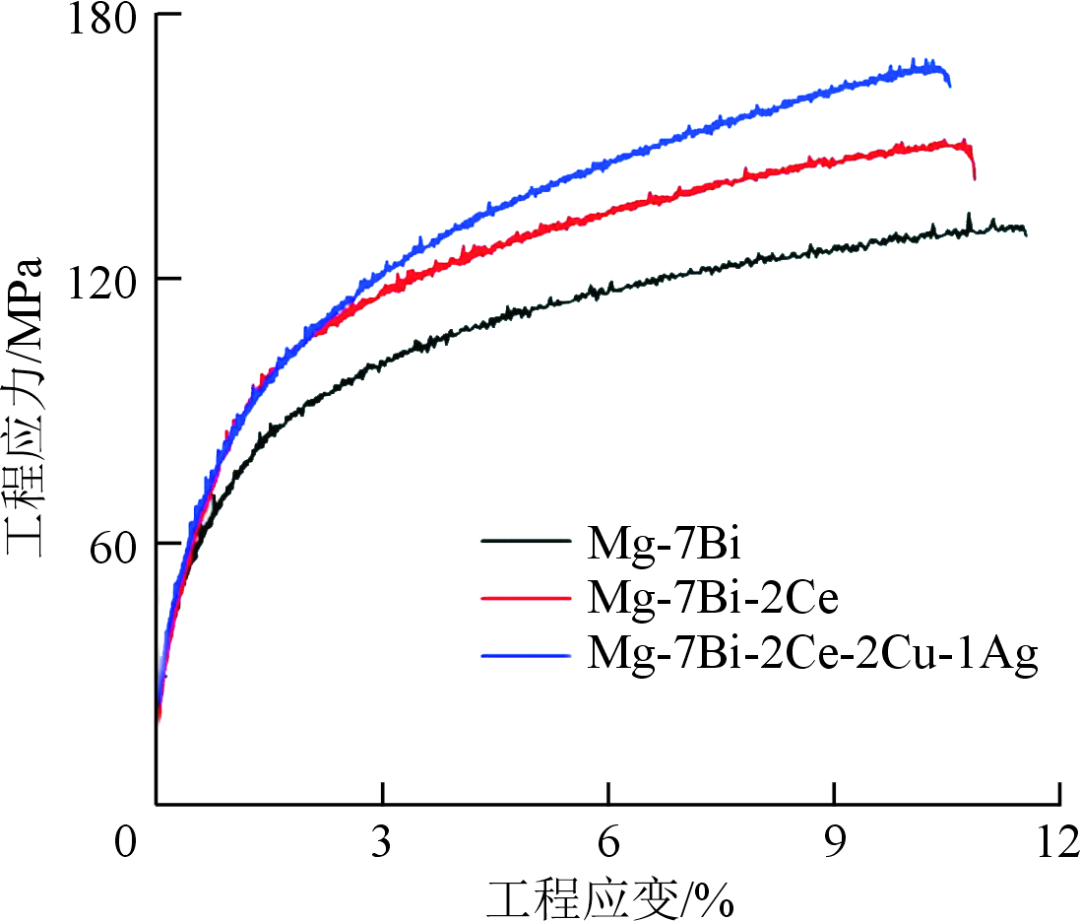

（3）添加Ce、Cu和Ag元素，依靠細晶強化、第二相強化和固溶強化使得鑄造Mg-7Bi合金抗拉強度顯著提升且塑性未出現明顯降低。鑄態Mg-7Bi-2Ce-2Cu-1Ag合金的抗拉強度達到169.8 MPa，伸長率仍然保持在10.54%，強塑積由1 511.9 MPa·%提升至1 789.7 MPa·%，綜合力學性能改善效果顯著。

---

國納科技匠創辦了專注鎂合金賽道的賬號——國納說鎂，包括圖文和視頻雙平臺，如有企業或業內人士有合作&投稿意向，可以聯系我，我們將彼此獲益：

1、通過“國納說鎂”平臺，您的影響力將有機會實現指數級增長。

2、您將有機會進入國納說鎂圈層，結識產業先鋒、學術達人，獲得“鎂合金全產業鏈服務”。

3、AI大背景下，基于國納科技匠理工名校教育背景&職場資深經歷，您將有機會獲得垂類領域“全媒體市場營銷”專業定制化服務。

●名家論壇

2026能耗新國標正式落地，鎂合金輕量化的強制驅動與千億市場機遇丨明月湖團隊重磅分享：鎂合金材料設計與產品開發

●硬核拆解

為什么輕量化首選鎂合金？丨解讀2035鎂合金戰略：輕量化浪潮下中國鎂合金的現狀與未來機遇丨如何用專用切削液馴服鎂合金“暴脾氣”丨鎂合金鑄件六大工藝全梳理丨半固態成型vs傳統壓鑄丨金屬壓鑄 VS 塑料注塑丨半固態成型與鎂合金半固態注射成型差異在哪？丨鎂代鋁性價比丨鎂代鋁真的來了丨鎂合金三大主流化學防腐方法丨鎂合金三大主流技術丨鎂合金 CNC 加工

●科技前沿

半固態雙拐點已至，鎂合金正式進入全場景擴容時代丨電動車死結被解開丨2026 機器人量產元年丨馬斯克：人形機器人100億臺丨2035中國機器人產業世界領先丨發改委回應人形機器人泡沫論丨2025中國機器人站在量產前夜丨國產鎂合金憑什么挑戰 PEEK 霸權？

●匠哥答疑

半固態成型為什么成了輕量化產業園標配？丨汽車減重就是偷工減料？別再被誤導了！丨2026 鎂合金半固態注射成型設備大盤點丨問界單車用鎂20公斤，中國電動車鎂代鋁時代來了？丨從長城到特斯拉鎂合金半固態成型為何成鎂合金高端壓鑄的標配丨鎂合金半固態火了現在入局晚不晚？“門檻、賽道、風險”5000字長文一次說透丨年度復盤：半固態設備“四小龍”——宜鎂泰丨馬斯克的“一體化壓鑄”到底怎么玩丨車越重越安全?看看馬斯克怎么說丨鎂合金半固態注射成型工藝步驟？丨半固態注射成型設備讓鎂合金成型更安全？丨鎂合金半固態注射成型機如何實現鎂合金精密制造？

●鎂業速報

“國納說鎂”頂級論壇+專業媒體雙雙力邀丨宜鎂泰鎂合金半固態成套設備打破日本同行壟斷再度出貨韓國丨上海鎂工業展7月啟幕，三大亮點提前劇透丨半固態設備批量交付丨2026國內金屬專業展全攻略丨2025鎂合金市場分析及展望丨2025鎂全景圖丨國內十大鎂合金企業丨星源卓鎂拿下整車廠5.75億訂單丨宜安加碼新能源汽車鎂合金部件丨鎂合金半固態注射成型結構件首“上車”丨宜安與臺鈴達成戰略合作丨寶武鎂業：兩輪電動車用鎂量快速增長

●國納說鎂

「國納說鎂」帶你抓住鎂合金時代新機遇丨「國納說鎂」新媒體獨狼時代已來丨「國納說鎂」鎂合金裝備國產替代的全球破局之路丨「國納說鎂」接受《無錫日報》專訪丨年度視頻號優秀創作者丨工業品營銷全新解讀
