上海永銘電子丨實測數據拆解：四足機器人12關節協同工況，母線電容為何必須上80V？

一、12路紋波疊加：單顆電容扛不住的數學真相

四足機器狗每條腿3個關節電機，全身至少12個。當機器狗奔跑、跳躍、爬坡時，每個電機驅動器都在高頻PWM(脈寬調制)調制，12路紋波在48V直流母線上疊加，有效值(RMS)可達單路的數倍，頻譜復雜，遠超單顆普通電容的吸收能力。

更危險的是急加減速工況：電機反電動勢與線路寄生電感“聯手”，實測尖峰可達65V以上。63V耐壓電容再考慮高溫降額(10~20%)，實際余量幾乎為零——擊穿只是時間問題。

二、為什么MLCC并聯和普通鋁電解都扛不住?

不少工程師嘗試過兩種替代方案，實測均暴露了硬傷：

普通鋁電解電容：

只標低頻紋波，在100kHz以上高頻下ESR(等效串聯電阻)飆升，發熱嚴重，壽命驟減

MLCC并聯方案：

單顆MLCC(多層陶瓷電容)紋波承受能力≤0.8A，并聯數量多導致PCB寄生電感大增，高頻紋波吸收效率急劇下降

陶瓷體抗振性能差，關節振動下極易開裂

三、永銘固液混合方案：實測參數對照

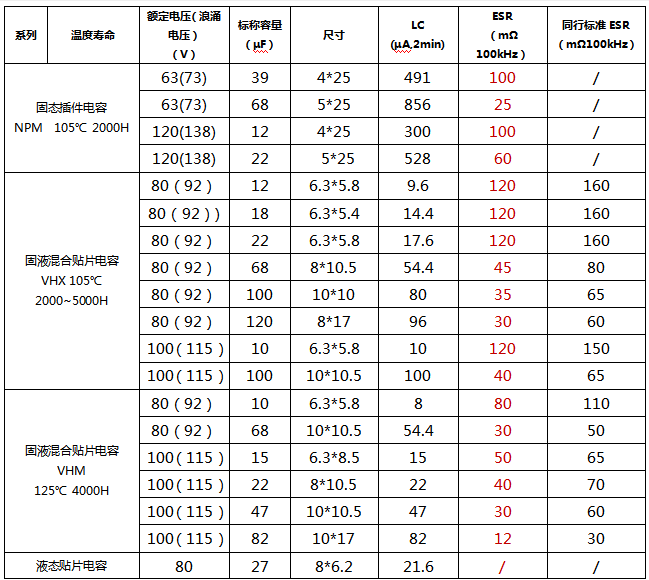

VHX/VHM系列采用固液混合體系，核心參數在規格書中明確標注，并與同行標準ESR直接對比：

四、技術路線對比：固液混合憑什么更適合關節模組?

三種技術路線的差異在機器人關節場景中直接影響可靠性：

五、選型速查：三步確定參數

第一步：確認母線電壓與實測尖峰

48V系統，實測尖峰≥60V → 必須選80V耐壓;若有更惡劣工況，可選100V。

第二步：根據關節模組高度限制

高度<6mm → VHX/VHM貼片系列(高度5.8mm)

高度<10mm → VMM/VKM液態貼片(高度6~14.5mm)

空間充裕且成本優先 → 固態插件NPM系列(高度>20mm，不推薦緊湊關節)

第三步：按電機峰值電流估算容值

工程上建議留1.5~2倍容值余量，并務必并聯分攤紋波電流。

六、選型Q&A

Q1：48V系統用63V電容不是留了30%余量嗎?為什么還會擊穿?

A：63V是穩態直流額定值，但關節電機急停時反電動勢疊加寄生電感，實測尖峰可達65V以上。再考慮高溫降額(10~20%)，63V實際余量接近于零。80V是這道題的正確解法。

Q2：選電容時ESR為什么這么重要?

A：發熱功率P=I2R。紋波電流2A時，100mΩ發熱0.4W，30mΩ僅0.12W。在密閉關節模組中，這0.28W的差距就能帶來15℃以上的溫升差異，而溫度每升高10℃電容壽命減半。ESR直接決定電容能用半年還是三年。

Q3：固液混合、純固態、液態，機器人關節怎么選?

A：液態電解液會揮發，容量逐年下降;純固態過壓時易突發短路，奔跑中直接掉電;固液混合兼具低ESR和自修復特性，失效模式為容量緩降而非短路，可預警。四足/人形機器人首選固液混合。

Q4：固液混合電容比普通電解貴，值不值?

A：單顆貴幾塊錢，整機12顆成本增加<60元。但省下一次返修(300~500元/次)就回本，省下兩次就凈賺。選型時建議看總擁有成本(TCO)，而不是只看單價。

說白了：前期多花不到60塊，后期少返修一次就凈賺300塊——這筆賬任何老板都算得過來。

Q5：樣品怎么申請?能直接上板實測嗎?

A：可以。永銘提供免費樣品和測試板，直接焊到驅動板上跑實際工況。同時提供一對一定制化選型——告知電機參數和工況，幫您仿真計算最優容值。

結語

四足機器狗正從實驗室奔向消防巡檢、工業物流、應急救援——每一次奔跑，背后都是關節模組數萬次的高頻動作。電容看似不起眼，卻是吸收紋波、抑制尖峰、保障壽命的第一道防線。

永銘提供“資料獲取、選型定制、樣品申請”的一站式，幫助工程師從源頭避開選型陷阱。出具初步選型建議，并提供免費樣品供實測驗證。

【摘要】

"適用場景": "四足/人形機器人關節電機驅動板，48V母線，12電機同時工作，緊湊模組",

"核心痛點": "紋波疊加與65V尖峰致電容鼓包、MOSFET擊穿，驅動板燒毀，整機返修，品牌受損",

"解決方案": "VHX/VHM固液混合電容，ESR低至30mΩ，耐壓80V/100V，4顆替代40顆MLCC",

"核心收益": "溫降15℃，空間省20%，整機成本增<60元，首年凈省超10倍售后",

"推薦型號": "VHX通用首選 | VHM高溫嚴苛 | VMM成本優先"
