穩態紋波合格，只能證明負載穩定時表現正常；負載一跳變，儲能和控制環路才真正接受考驗
紋波很小的電源，在CPU、FPGA或無線模塊突然拉高電流時仍可能掉壓。輸出電容先承擔負載缺口，控制環路隨后補能；ESR、容量、環路帶寬、限流和負載邊沿共同決定下陷幅度與恢復時間。
空載和穩態滿載都測過，輸出紋波只有很小一條，接上動態負載卻出現周期性掉壓。若只盯著紋波指標，很容易誤判為探頭問題或負載板問題。其實兩項測試問的是完全不同的問題。
穩態紋波看開關周期內的殘余波動，負載瞬態看電流需求突然變化時電源能不能及時補能。一個頻率尺度高而重復，另一個包含儲能缺口和控制環路恢復；前者合格并不能推出后者一定合格。
上電過沖發生在軟啟動、參考建立和輸出充電階段。圖中的上升沿在到達穩態前出現小幅峰值，測量重點是啟動路徑是否受控。負載瞬態則是在電源已穩定后改變電流需求，觀察輸出偏離和恢復。

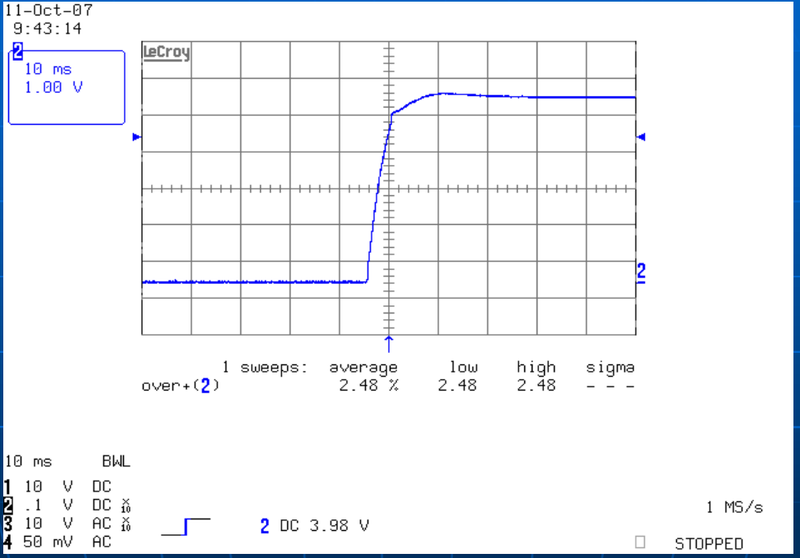

圖1 上電過沖波形對應啟動階段而非負載階躍
兩種波形都可能表現為“電壓沖了一下”，但對應的控制狀態不同。調試報告應分開記錄觸發條件、負載狀態、輸入電壓和時間基準，避免拿一次上電截圖解釋運行中的掉壓。
負載電流突然增加時，功率級和控制環路還來不及立刻提高能量，差額先由輸出電容提供。電容的ESR會產生瞬時臺階，電容量決定隨后電壓下降的斜率，布局和封裝電感又會疊加更快的尖峰。
若波形一開始就是陡直臺階，應優先看ESR、回路電感和探頭連接；若隨后緩慢下滑再回升，則容量、負載階躍持續時間和環路響應更值得關注。把波形拆成時間片，比籠統說“電容不夠”更接近根因。

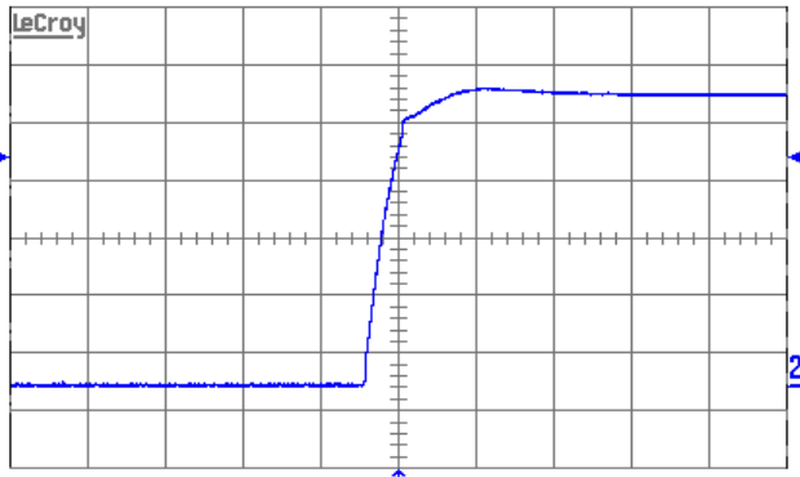

圖2 上升沿局部顯示峰值與穩態平臺的時間關系
看形狀比只讀最低電壓更能定位主導環節。
控制器檢測到輸出下降后，會提高占空比或峰值電流，把能量重新送到輸出端。補能太慢，恢復時間會拉長；補得過猛，電壓回到目標值后又可能形成過沖和振鈴。

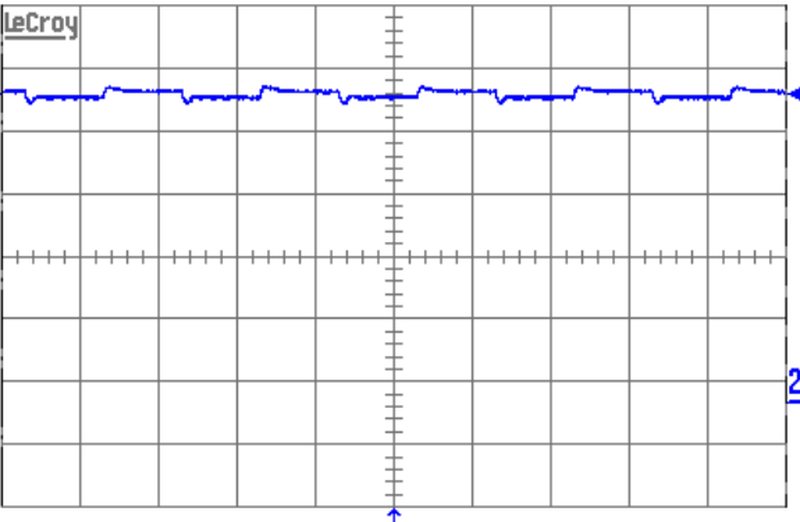

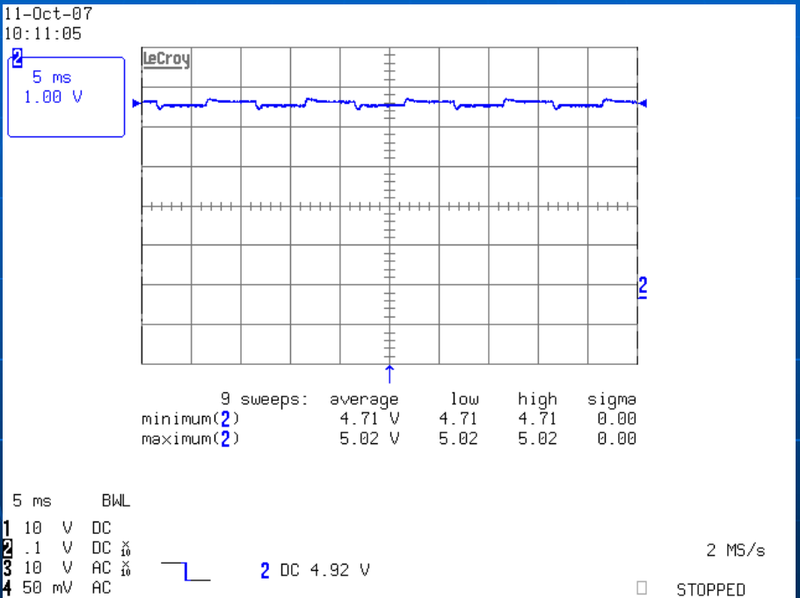

圖3 負載周期變化時輸出出現重復下陷與恢復
環路帶寬并非越高越好，補償網絡、功率級極點、輸出電容和負載特性必須匹配。若控制器進入限流、跳脈沖或模式切換，波形還會出現額外折點，不能再用小信號線性響應單獨解釋。
電子負載要明確高低電流、占空比、頻率和上升下降斜率。電壓探頭盡量在輸出電容或負載端使用短地彈簧，電流通道作為觸發，才能把負載邊沿與電壓響應對齊。
測量還要覆蓋輸入上下限、不同穩態負載和熱態。某個工作點恢復正常，不代表低輸入電壓或高溫限流邊緣仍有余量。每次只改一個對象，保存下陷、過沖、恢復時間與負載邊沿，整改才可追溯。

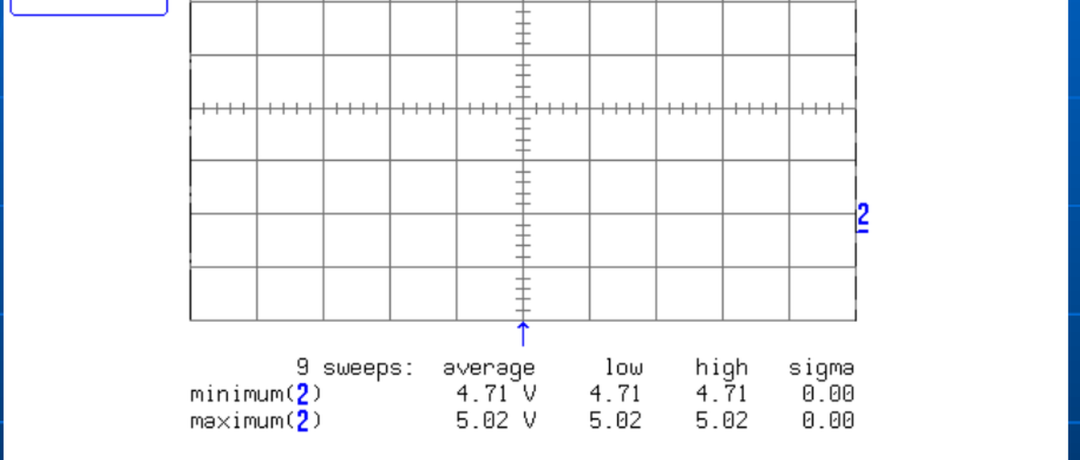

圖4 局部波形可用于讀取下陷幅度和恢復節奏
1.1固定輸入、負載階躍和探頭位置。
2.2同步記錄電壓與電流觸發通道。
3.3分辨ESR臺階、容量斜坡和環路恢復。
若最初臺階占主導，可比較更低ESR器件與更短回路；若線性下滑明顯，可核對有效電容量與直流偏壓降額；若恢復慢或出現二次過沖，則應回到補償和限流狀態。多個問題可能疊加，但每個時間片都有更直接的物理解釋。
輸出端加電容前還要確認控制器允許的容量范圍和啟動條件。大容量可能改善短時掉壓，卻增加啟動沖擊或改變環路極點。最穩妥的做法是用同一負載腳本逐項對照，而不是靠穩態紋波替瞬態響應背書。
若負載由長線連接，線纜電阻和接插件壓降也會疊加在波形里。最好同時測電源輸出端和負載端，區分電源本體響應與配電路徑壓降。
動態負載的高低電流不能超過電源的連續和峰值能力，邊沿也不宜快到只剩測試夾具寄生。可以從系統真實工作電流與持續時間出發，再逐步加快邊沿，觀察波形從配電壓降、輸出電容響應過渡到控制環路接管的過程。這樣得到的結論既能解釋電源，也能對應最終負載。
如果多路輸出共用磁性器件或控制環路，還應在一條輸出階躍時監測其他輸出。交叉調整會讓未加載的軌道出現過沖或下陷，單通道截圖容易漏掉系統性問題。報告中把各軌電壓、負載腳本和觸發時刻統一保存，后續改補償或變壓器參數才有比較基礎。
量產測試可保留一個與真實負載接近的簡化階躍條件，用固定限值篩查輸出電容、焊接和控制參數漂移，避免只靠靜態電壓放行。
紋波小，只說明電源在當前穩態點上較安靜。真正面對動態負載時，輸出電容、功率級和控制環路要按時間順序完成接力，任何一段跟不上都會形成掉壓。
把負載電流作為觸發，把電壓形狀拆成臺階、斜坡和恢復三段，通常能快速判斷應該改器件、布局還是補償。
你的掉壓波形是瞬間臺階更大，還是恢復時間更長？
