一、問題背景

客戶有個板子在實驗室環境下使用開關電源提供70V直流電時工作正常，但當接入車載發電機整流后的直流供電時，出現嚴重干擾導致設備無法正常工作。客戶詢問：在電路板電源入口處增加電容能否解決這一問題？

二、問題原因分析

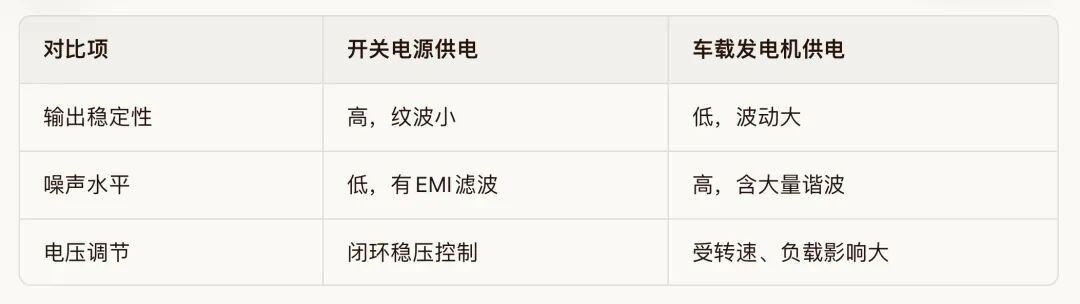

2.1 兩種電源的本質差異

2.2 車載發電機供電的主要干擾來源

1. 整流紋波：發電機輸出的交流電經整流后，存在較大的脈動成分，頻率隨轉速變化。




2. 共模干擾：發電機內部繞組對地分布電容耦合的高頻噪聲。




3. 浪涌與尖峰：車輛啟動、負載突變時產生的瞬態過壓。




4. 諧波分量：發電機非線性負載導致的電流畸變。




5. 電磁輻射：發電機旋轉部件產生的空間電磁場干擾。

三、單純加電容能否解決問題？

3.1 電容的作用

• 濾除低頻紋波：大容量電解電容可有效平滑整流后的脈動電壓。




• 吸收部分高頻噪聲：但受限于電解電容的等效串聯電阻（ESR）和等效串聯電感（ESL），對高頻噪聲抑制效果有限。

3.2 局限性

1. 高頻噪聲無效：普通電解電容在高頻段呈現感性，無法有效濾除數十kHz以上的干擾。




2. 無法抑制共模干擾：單端電容只能處理差模噪聲，對共模噪聲無能為力。




3. 浪涌抑制不足：電容充電瞬間會產生巨大沖擊電流，可能觸發保護或損壞前端器件。




4. 諧振風險：電容與線路寄生電感可能形成LC諧振，反而放大某些頻段的噪聲。

結論：單純加大輸入電容可以改善部分低頻紋波問題，但通常不足以完全解決車載發電機的復雜干擾場景。

四、完整的解決方案

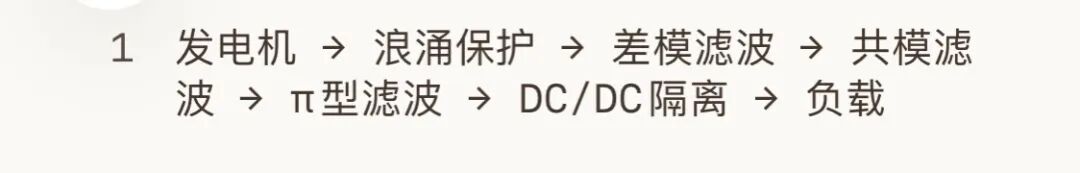

4.1 多級濾波設計（推薦方案）

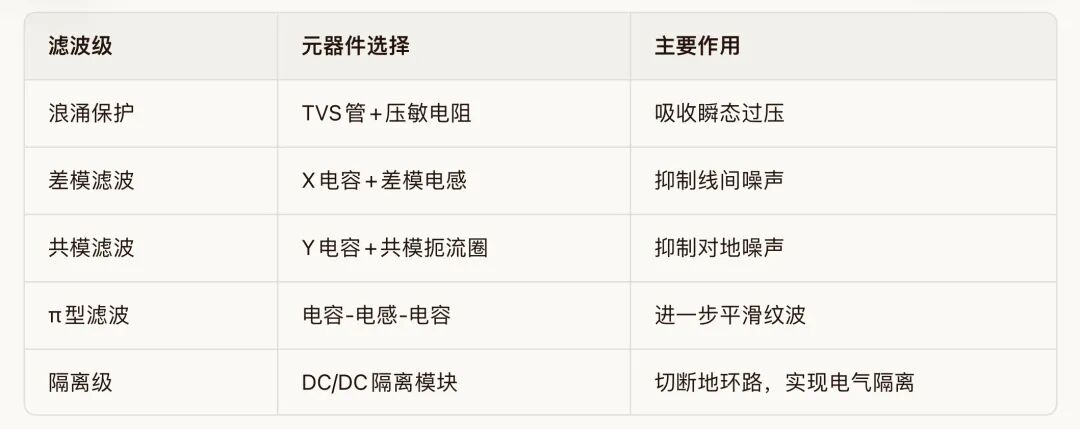

各級功能說明：

4.2 關鍵參數建議

• 輸入電容：100μF~470μF電解電容 + 0.1μF~1μF陶瓷電容并聯，兼顧低頻和高頻濾波。




• 共模扼流圈：感量1mH~10mH，額定電流需滿足實際負載需求。




• TVS管：鉗位電壓選75V~80V（略高于70V工作電壓）。




• DC/DC模塊：輸入范圍應覆蓋60V~90V，具備欠壓/過壓保護功能。

4.3 其他輔助措施

1. 屏蔽接地：將整個電源處理電路裝入金屬屏蔽盒，單點接地至車體。




2. 布線優化：電源線與信號線分開走線，避免平行耦合。




3. 軟件濾波：如系統帶MCU，可在ADC采樣前加入數字濾波器。




4. 緩啟動電路：限制上電瞬間的沖擊電流。

五、實施步驟建議

1. 第一步：測量發電機空載和滿載時的輸出電壓波形，確認紋波幅值和頻率特征。




2. 第二步：在板子入口先加一級π型濾波（C-L-C），觀察改善程度。




3. 第三步：若仍有干擾，增加共模扼流圈和Y電容。




4. 第四步：必要時引入隔離型DC/DC變換器，徹底切斷傳導路徑。




5. 第五步：進行整車環境下的長時間穩定性測試。

六、總結

單純加大板子入口電容不能完全解決車載發電機供電干擾問題，但它是整體濾波方案中不可或缺的一環。正確做法是采用“浪涌保護 + 多級濾波 + 電氣隔離”的組合策略，針對不同類型干擾分別處理。建議優先從π型濾波和共模濾波入手，再根據實測結果逐步完善。

在實際工程中，建議先用示波器捕獲干擾波形，有針對性地設計濾波網絡，往往能達到事半功倍的效果。
