磷化銦（InP）：光通信激光器的核心！

是III-V族化合物半導體的重要成員。如果說硅（Si）是現代電子計算的基石，那么磷化銦就是全球光纖通信網絡的心臟。

我們在互聯網上發送的每一封郵件、觀看的每一次高清視頻流，其底層數據最終都會轉化為光信號，而發射和接收這些光信號的核心器件，幾乎全部依賴于基于磷化銦的半導體激光器和探測器。

為什么光通信非 InP 不可？

在光通信領域，磷化銦擁有硅（Si）和砷化鎵（GaAs）無法替代的兩大“物理護城河”：

1. 直接帶隙（Direct Bandgap）：天生的發光體

硅是“間接帶隙”半導體，電子躍遷時主要產生熱量，極難發光。而 InP 是直接帶隙材料，電子與空穴復合時能夠極其高效地釋放光子，這是制造高性能激光器（Laser Diodes）的物理先決條件。

2. 完美的波長匹配：打通光纖的“黃金通道”

這是 InP 稱霸光通信的最核心原因。石英光纖在傳輸光信號時，有兩個極其關鍵的物理窗口：

1.31um（零色散窗口）：光信號在此波長下傳輸時，脈沖展寬最小，信號不易失真。

1.55um（最低損耗窗口）：光信號在此波長下傳輸時，物理衰減降至絕對最低。

在晶體外延生長中，通過在 InP 襯底上生長銦鎵砷磷（InGaAsP）或銦鎵鋁砷（InGaAlAs）等四元合金體系，可以精確調節材料的禁帶寬度，使其發光波長完美覆蓋 1.3um 到 1.55um。而另一種常見的發光材料砷化鎵（GaAs），其波長只能局限在0.8um 附近，只能用于短距離（如數據中心機架間）傳輸。

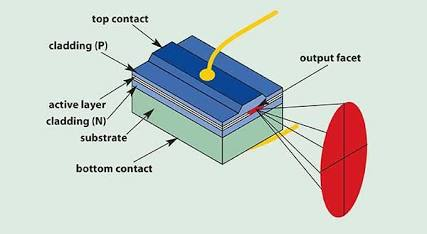

InP 激光器的微觀結構

以最典型的分布式反饋激光器（DFB Laser）為例，這是一種能在極高頻率下發出單一純凈波長的核心光源：

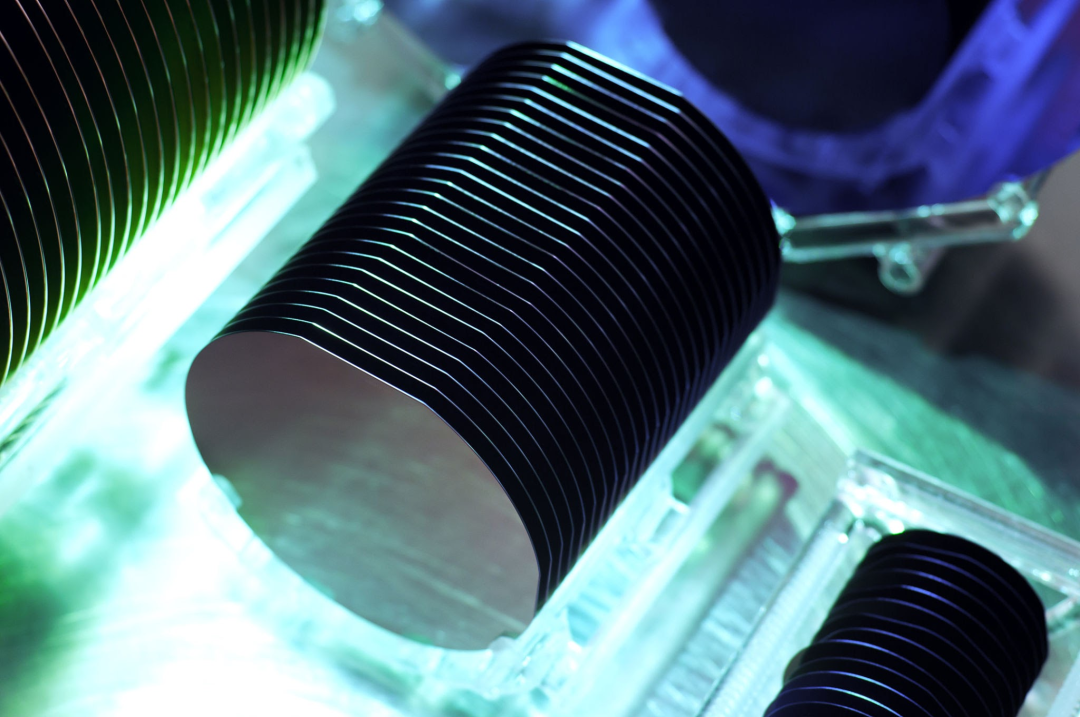

襯底（Substrate）：最底層是高質量的 InP 單晶晶圓。

有源層（Active Layer）：通常由極薄的 InGaAsP 多量子阱（MQW）構成。在正向電流注入下，電子和空穴在這里復合，產生 $1.55um 的光子。

包層（Cladding Layers）：位于有源層上下（如 P型 InP 和 N型 InP）。由于 InP 的折射率低于有源層，光子會被全反射“鎖”在有源層內部，形成光波導。

光柵（Grating）：DFB 激光器會在內部刻蝕周期性的納米級波紋結構（光柵）。它像一個極其嚴苛的篩子，只允許特定波長（如絕對的 1550.12nm的光激射而出，從而避免了長距離傳輸中的信號色散。

2026年 InP 產業為什么這么火？

隨著人工智能（AI）、大型數據中心和 5G/6G 網絡的爆發，單純的獨立激光器已經無法滿足帶寬需求，InP 正在向光子集成電路（PIC, Photonic Integrated Circuits）深度演進。

光電共封裝（CPO）的“光引擎”：在最先進的交換機芯片中，為了降低功耗和延遲，業界正在將基于 InP 的激光器陣列與硅基光子芯片（Silicon Photonics）直接封裝在一起。硅負責調制和波導傳輸，InP 純粹作為“光引擎”提供動力。

高速雪崩光電二極管（APD）：除了發射端，在接收端，InP 同樣是制造高靈敏度光電探測器的不二之選，它能將微弱的 1.5um 光信號以極低的噪音轉化為電信號。
