你信嗎，MLCC集體拒焊，真相竟藏在電極內部鍍層里

公眾號 | 高速先生

作者 |王輝東

案發：SMT 車間突發 4 小時停產事故

SMT 產線爆出一樁無解焊接怪案：0805 陶瓷電容電極完全不上錫，技工搭配高活性助焊劑反復烙鐵補焊，焊錫一碰電極就抱團滾落，無法成型合金焊點。

工程師驗證2批次全新錫膏、迭代 5 版回流曲線、全新裸板復測，全套制程排查全部失效，首件1、2、5 PCBA 全部不良，產線被迫停擺 4 小時驗證分析，造成不少工時損失。

比對 BOM 才發現關鍵線索：不良電容與良品封裝、容值、耐壓完全一致，僅型號尾綴分為 AC、AD，一字之差釀成批量報廢風險。人工補焊復測進一步證實，故障根源不在產線，而是在于元器件選型細節里。

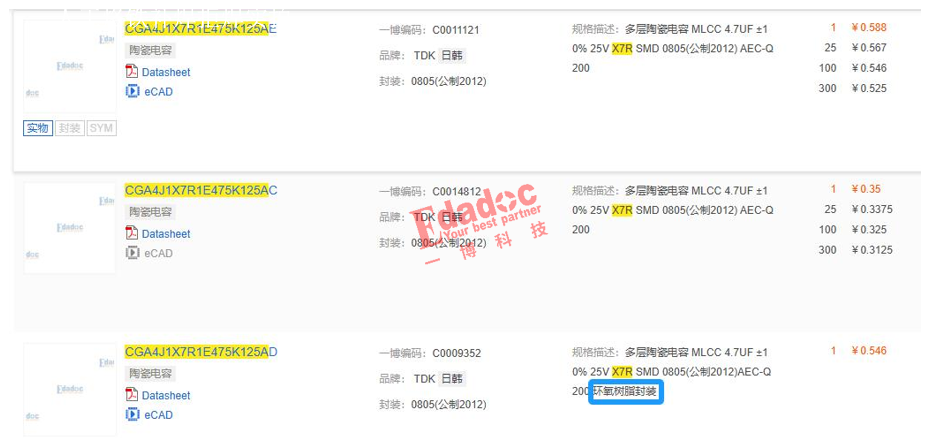

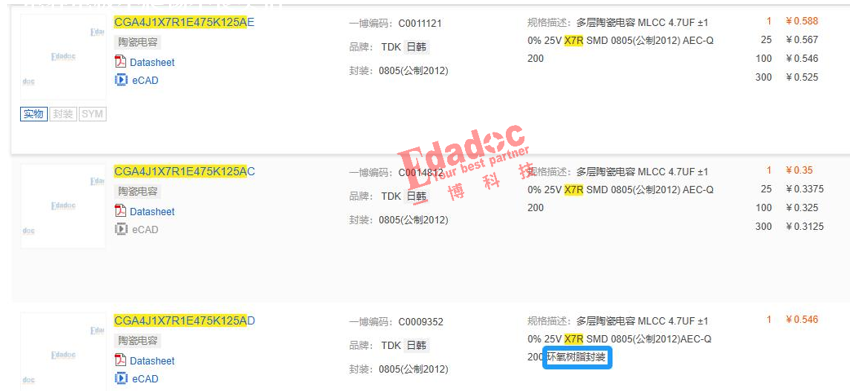

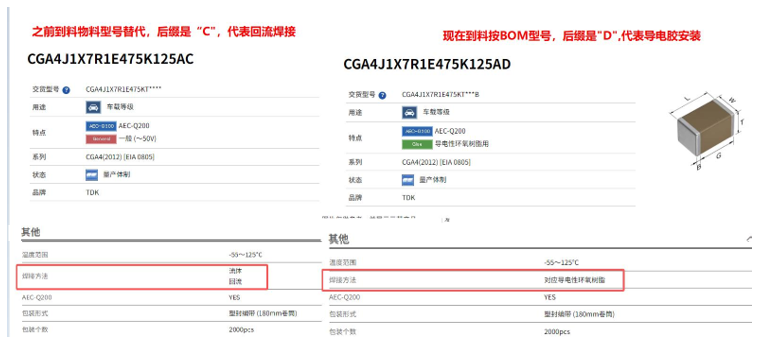

兩款同參數不同尾綴電容規格對比

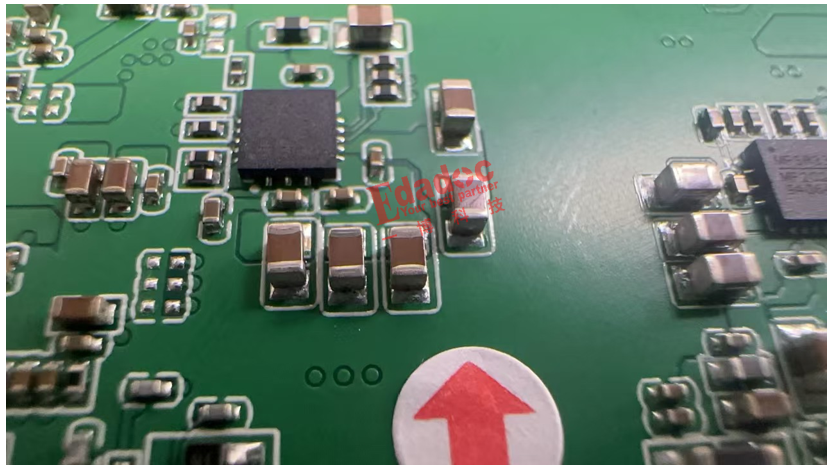

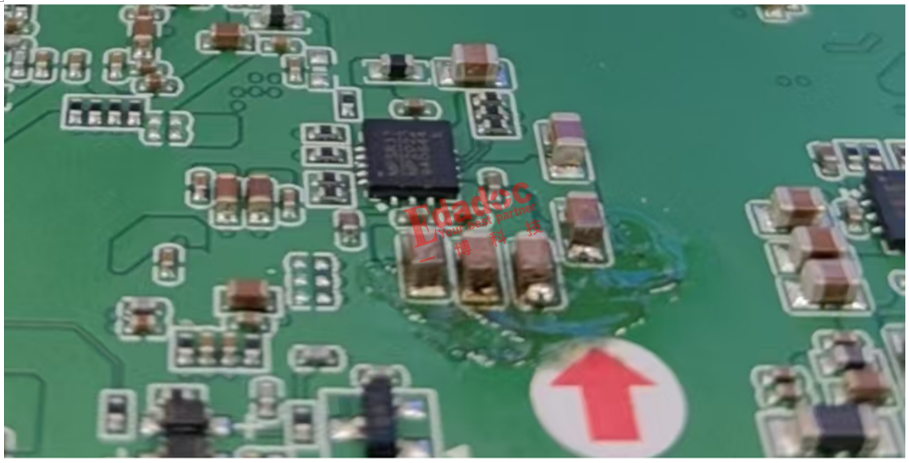

技工嘗試人工烙鐵補焊修復不良電容，可電極依舊拒焊，焊點完全無法成型焊接合金，故障現象進一步印證器件本身焊接端可焊性存在根本性金屬材質差異。

線索一：三類電容各司其職，選擇運用不當，跨崗直接 “罷工”

MLCC 按內部電極分為三類，擁有專屬適配場景與焊接工藝，嚴禁混用：

1.尾綴 AC（三層金屬端子 Cu/Ni/Sn）

適配消費電子、普通工控、電源適配器，震動小、溫差平緩，三層金屬錫鍍層潤錫性優異，標準 SMT 回流焊通用款，性價比最高。

2.尾綴 AE（四層軟樹脂緩沖端子）

適配車載 BMS、新能源逆變器、戶外基站，冷熱循環、設備震動環境下，中間導電樹脂層如同減震海綿，緩沖基板應力，防止陶瓷開裂，兼容回流焊。

3.尾綴 AD（銀鈀銅導電環氧樹脂電極）

專為汽車 ABS、變速箱塑膠傳感器設計，基材為不耐高溫 ABS 塑膠，僅支持 120~150℃導電膠低溫固化。電極無外層錫保護層，銀鈀銅合金遇 260℃回流高溫加速氧化，隔絕錫膏潤濕，嚴禁錫膏、烙鐵焊接，本次事故正是 AD 物料選材不當，細節沒有把住關，錯流入回流產線焊接。

AC/AD型號焊接工藝區分圖：

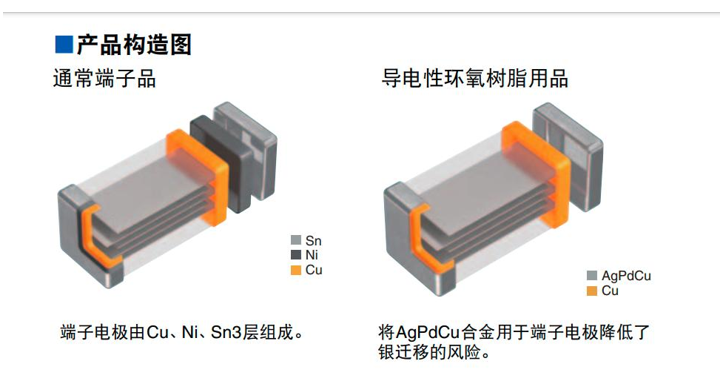

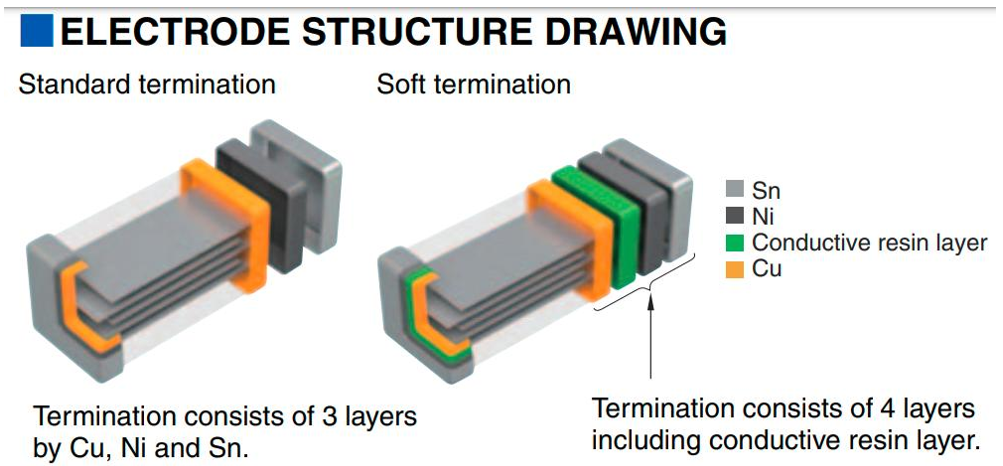

普通端子vs導電樹脂端子構造對比：

三類電容端子分層結構差異清晰可見：常規產品僅三層金屬鍍層，軟端子款增加綠色導電樹脂緩沖層，導電膠專用款直接采用銀鈀銅合金電極，無外層錫層。

標準端子與軟端子四層電極剖面

原廠針對三種結構電容劃定了明確的應用與焊接邊界，不同型號不能隨意替代：

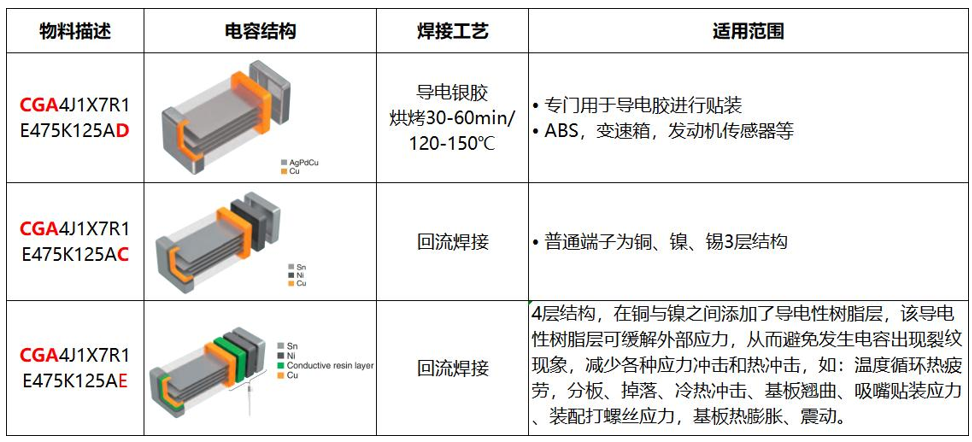

電容結構、焊接工藝、適用場景對照表：

線索二：7 大拒焊誘因，本次頭號元兇為物料錯配

梳理行業全部不爬錫故障誘因，逐一比對案情：

主犯：物料跨場景錯配

AD 導電膠專用電容投入回流焊，高溫氧化膜隔絕錫膏，徹底喪失可焊性，任何錫焊操作都會拒錫；

電極氧化污染：AC 電容包裝破損受潮、倉儲久，表層錫氧化，高濕消費車間高發；

回流曲線失衡：大功率新能源板升溫過快，助焊劑提前耗盡，錫膏熔融不充分；

錫膏活性不匹配：車載高可靠產品混用低活性經濟型錫膏，除氧化能力不足；

PCB 焊盤缺陷：微型傳感器小板阻焊偏移、油污殘留，連帶電容潤濕不良；

元器件受潮氧化：車載物料長途運輸未烘烤，回流高溫水汽破壞電極鍍層，加速氧化；

手工補焊操作失誤：烙鐵高溫干燙電極，加厚氧化層，AD 型號無法修復。

線索三：錯用電容埋下雙重長期隱患

多數工程師只關注眼前拒焊，忽略長期可靠性定時炸彈。

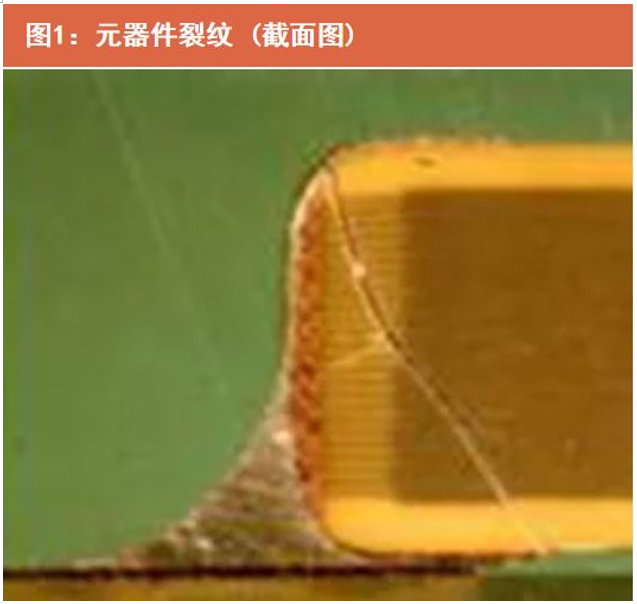

車載 / 新能源誤用 AC 普通電容：無應力緩沖層，冷熱沖擊易產生內部裂紋，切片可見分層斷裂，引發整機短路；

三、錯用電容帶來的差異化可靠性隱患

很多工程師僅關注外觀拒焊，忽略不同場景下錯配引發的長期致命故障：

1.車載、新能源場景不用 AE 軟樹脂電容，選用 AC 普通款：冷熱沖擊、基板彎折時無應力緩沖，陶瓷極易出現內部裂紋，切片可見分層斷裂，引發整機短路

2.塑膠傳感器板誤用 AC/AE：260℃高溫融化 ABS 基材，整板直接報廢；

3.消費產品誤用 AD 電容：完全不上錫，額外增加導電膠工序，生產成本翻倍。

原廠設計三層安全電容結構，樹脂緩沖款大幅降低開裂風險，適配不同可靠性等級產品。

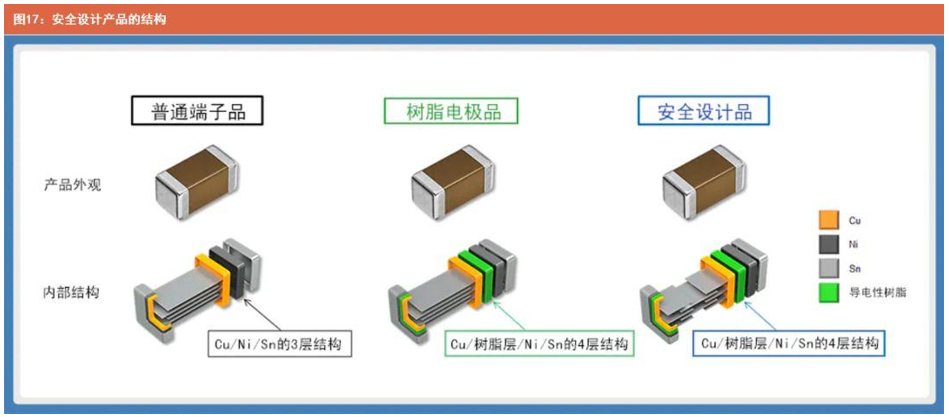

三代電容安全結構對比圖

高可靠電容替代方案示意圖

原廠對三類電容邊界劃分清晰：AC 適配普通回流消費產品，AE 適配高震動車載新能源設備，AD 僅適配塑膠閥體導電膠工藝，跨場景混用必然產生不良。

【案件結案：全流程避坑方案】

1. 分場景硬性選型紅線

?消費電子 / 普通工控回流板：選用 AC 三層金屬端子 MLCC；

?車載、新能源、震動設備：選用 AE 四層軟樹脂端子 MLCC，緩沖應力防開裂；

?汽車 ABS / 變速箱塑膠傳感器：僅采購 AD 導電膠專用電容，禁止錫焊制程。

BOM 編制、倉庫發料、產線換料必須核對型號尾綴與原廠工藝說明，杜絕跨型號替代。

2. 批量拒焊快速偵查排查順序

① 優先核對電容型號、電極結構與產品場景是否匹配（本案最快定位故障項）；

② 核查車載物料防潮烘烤倉儲狀態；

③ 大功率 PCB 優先優化回流溫度曲線；

④ 微型傳感器板檢測 PCB 焊盤潔凈度與表面工藝。

按順序排查，避免盲目調試制程浪費產能。

3. 產線前置防控措施

① 倉庫分區隔離存放 AD 導電膠電容、AC/AE 回流焊電容，清晰標識；

② SMT 上線增設雙人核對工位，重點校驗型號尾綴；

③出現整批電容拒錫，第一時間調取規格書確認電極結構，減少無效整改。

結案總結：

外觀參數再相似，尾綴一字隔天地；MLCC 選型忽略電極結構，停產報廢隱患隨時找上門。
