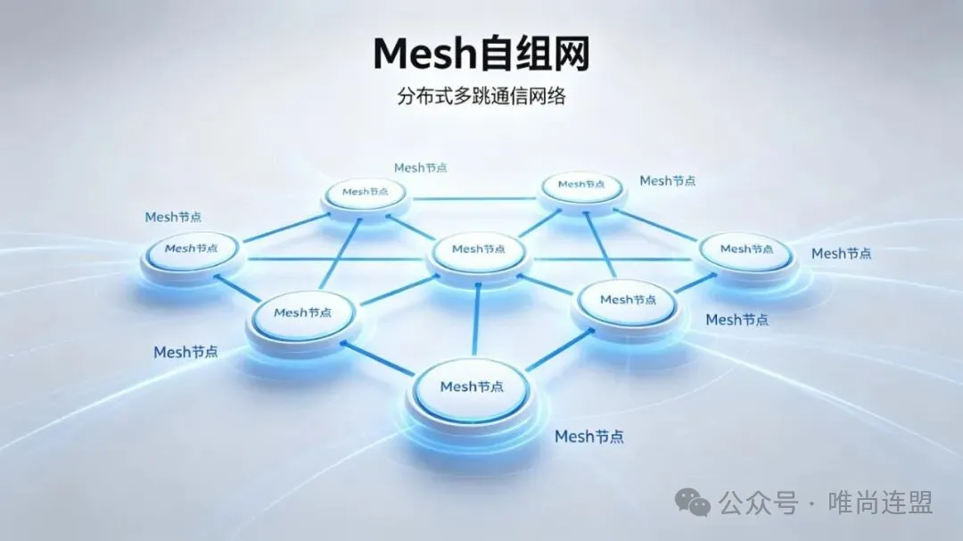

什么是Mesh自組網
Wi-SUN（Wireless Smart Ubiquitous Network）是Mesh自組網技術在物聯網領域最成功的應用之一。它基于開放的IEEE和IETF標準，工作在Sub-GHz頻段，一個FAN（Field Area Network）網絡可以支持超過3000個節點，覆蓋數公里范圍。本文將深入解析Wi-SUN Mesh網絡的技術內幕，重點探討多跳中繼、自愈功能和RPL路由協議三大核心機制。
Wi-SUN Mesh網絡架構概覽
Wi-SUN FAN采用分層的Mesh網絡架構，所有節點按照功能分為三種角色：邊界路由器（Border Router, BR）、路由器節點（Router Node, R）和葉子節點（Leaf Node, L）。這種層次化的設計既保證了網絡的靈活性和擴展性，又兼顧了不同設備的功耗和計算能力限制。
邊界路由器（BR）是整個網絡的根節點和網關，負責連接Wi-SUN PAN與外部IP網絡（如互聯網或企業WAN）。BR維護著全網所有節點的源路由表，是DODAG（Destination Oriented Directed Acyclic Graph）的頂點。在實際部署中，BR通常采用嵌入式Linux網關或?qū)Ｓ糜布芍С侄噙_1000個路由器節點。
路由器節點（R）是Mesh網絡的骨干力量，也稱為全功能節點（FFN）。它們既產生和接收數據，也承擔數據轉發的職責，是構成多跳中繼路徑的關鍵。每個路由器節點維護著鄰居表和路由信息，支持RPL路由協議，參與DODAG的構建和維護。智能電表、路燈控制器等設備通常充當路由器角色。
葉子節點（L）是網絡中的終端設備，也稱為有限功能節點（LFN）。它們只負責自身數據的收發，不具備數據轉發能力，必須通過父路由器節點與網絡通信。葉子節點以極低的功耗運行，適合電池供電的場景，如環境傳感器、水表、氣表等。值得注意的是，葉子節點可以在需要時升級為路由器節點，這種靈活性使得網絡能夠動態調整拓撲結構。
多跳中繼：數據如何接力傳輸
多跳中繼（Multi-hop Relay）是Wi-SUN Mesh網絡最核心的通信機制。在廣袤的戶外場景中，單個設備的通信距離可能只有幾百米，但通過多個路由器節點的"接力"，數據可以跨越數公里甚至數十公里的距離，最終到達邊界路由器。

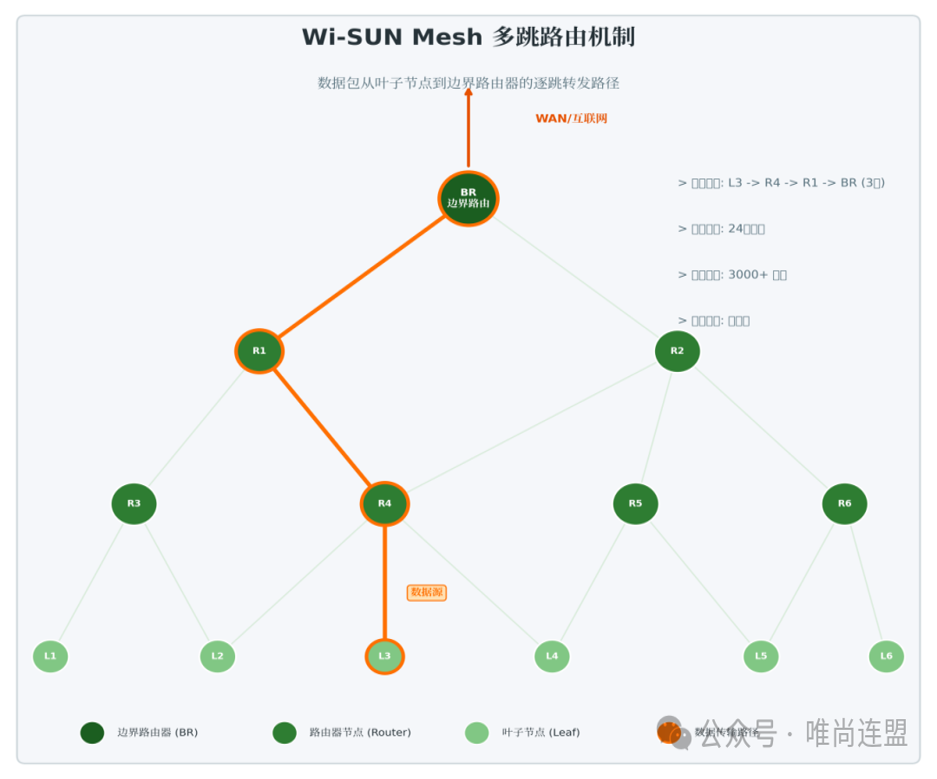

【圖解】Wi-SUN Mesh 多跳路由機制
自愈功能：網絡自動修復的秘密
在戶外大規模部署中，節點故障是不可避免的。可能是設備硬件損壞、電力中斷、惡劣天氣導致的信號衰減，甚至是人為破壞。Wi-SUN Mesh網絡的"自愈"（Self-healing）能力確保了即使部分節點失效，整個網絡仍能保持通信暢通。

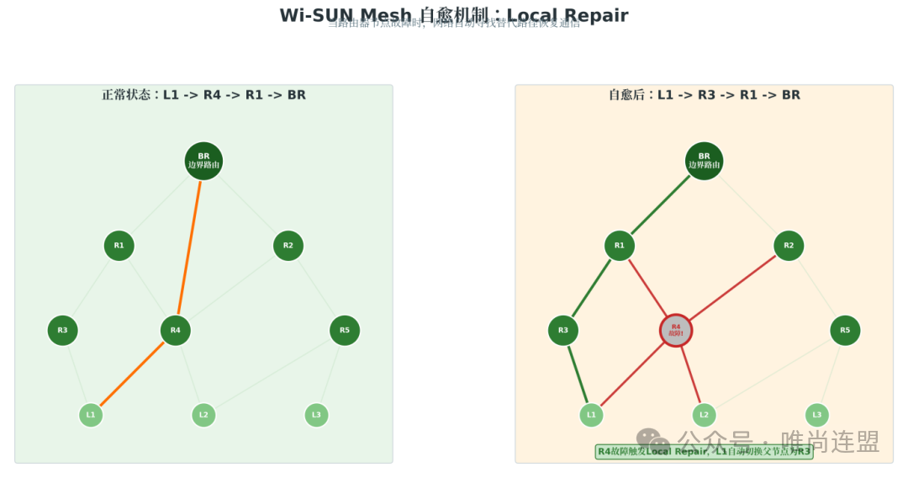

【圖解】Wi-SUN Mesh 自愈機制：Local Repair
當某個路由器節點故障時，首先觸發的是局部修復（Local Repair）。受影響的子節點會檢測到父節點的失聯（通過定時的心跳檢測），然后開始尋找新的父節點。它們會在鄰居節點中選擇一個Rank值最優且連接穩定的節點作為新的父節點，并通過DAO消息向新的父節點注冊。整個過程通常在秒級完成，對用戶幾乎無感知。
局部修復的優點是速度快、影響范圍小，只涉及故障節點周圍的局部區域，不會對整個網絡的拓撲造成大的擾動。在大多數日常故障場景（如單個節點故障、臨時信號遮擋）中，局部修復足以恢復網絡連通性。
RPL路由協議：DODAG的構建與維護
RPL（Routing Protocol for Low-Power and Lossy Networks）是IETF專門為低功耗有損網絡設計的IPv6路由協議，被定義在RFC 6550標準中。它是Wi-SUN FAN網絡層的核心，負責構建和維護DODAG拓撲，確保數據包能夠在復雜的Mesh網絡中高效、可靠地傳輸。

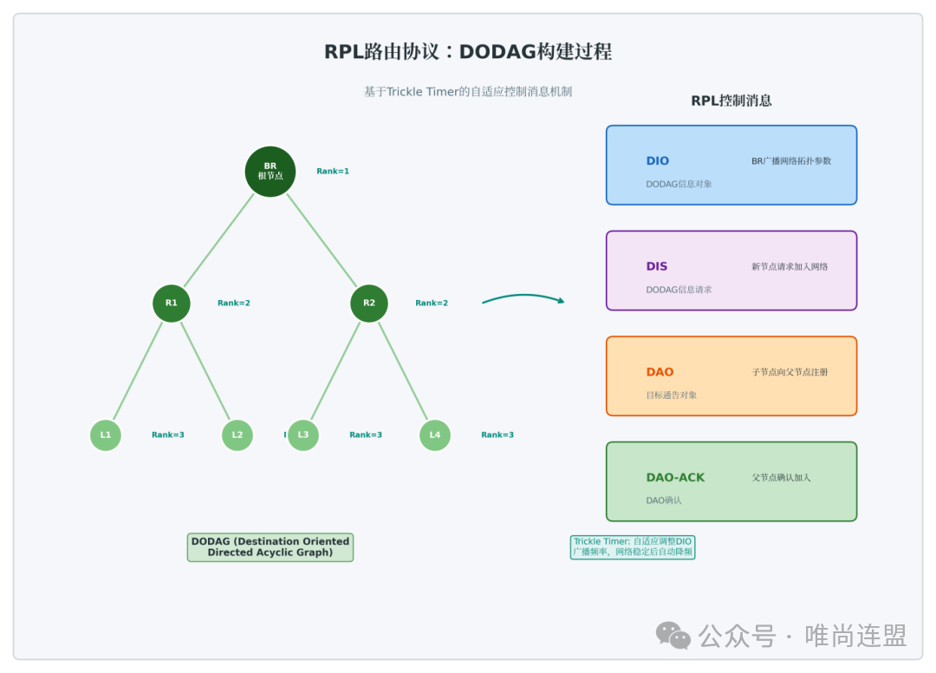

【圖解】RPL路由協議：DODAG構建過程
DODAG（Destination Oriented Directed Acyclic Graph，目的地導向有向無環圖）是RPL協議構建的網絡拓撲。它以邊界路由器為根節點，所有其他節點的路徑都指向根節點，形成一個以BR為頂點的樹狀結構。但不同于傳統的樹，DODAG允許節點有多個父節點候選，且允許橫向的Mesh連接，因此更加靈活和健壯。
每個DODAG節點被分配一個Rank值，表示該節點到根節點的"距離"。BR的Rank為1，越遠離根的節點Rank值越大。Rank的計算基于目標函數（OF），可以是純跳數，也可以是ETX、延遲、剩余能量等多因素的綜合度量。Rank值不僅用于選擇父節點，還用于檢測和防止路由環路——當節點收到Rank值比自己小的節點發來的數據時，會判定為潛在環路并丟棄該數據。
Wi-SUN FAN 1.1：新一代Mesh技術
2025年，Wi-SUN聯盟正式推出FAN 1.1認證計劃，標志著Wi-SUN技術進入新的發展階段。FAN 1.1完全向后兼容FAN 1.0，現有網絡可以平滑升級。同時，它引入了多項重大新特性，進一步擴展了Wi-SUN Mesh網絡的應用邊界。
第一項重大升級是高性能模式（HP）。FAN 1.1新增了OFDM（正交頻分復用）調制方式，在保持Sub-GHz遠距離傳輸優勢的同時，將最高數據速率從FAN 1.0的300 kbps大幅提升至2.4 Mbps，提升了整整8倍。這對于需要傳輸大量數據的新一代應用（如AMI 2.0高級計量架構、分布式能源監控）至關重要。
第二項升級是速率自適應協商（MDR）。FAN 1.1設備可以根據鏈路質量和業務需求，在FSK和OFDM之間動態切換，甚至可以在同一Mesh網絡中同時運行多種速率模式。這意味著網絡可以在"節能模式"和"高速模式"之間靈活切換，最大化頻譜利用率。
第三項升級是低功耗設備（LE）支持。FAN 1.1針對電池供電設備進行了深度優化，通過精簡協議棧、優化睡眠調度等機制，使得水表、氣表等設備可以在單節電池上運行超過20年。這一突破使得Wi-SUN可以覆蓋更多的物聯網應用場景。
實戰部署與運維建議
基于Wi-SUN Mesh網絡的技術特性，在實際部署中需要注意以下幾點關鍵事項，以確保網絡的長期穩定運行。
第一，合理規劃BR位置。邊界路由器是整個網絡的中樞，其位置直接影響網絡的覆蓋范圍和拓撲效率。理想情況下，BR應部署在網絡覆蓋區域的中心位置，且具有良好的WAN接入條件。對于超大面積場景，可以部署多個BR形成多PAN組網，每個PAN管理一片區域。
第二，路由器密度要適中。路由器節點是Mesh骨干，密度過低會導致路徑選擇受限、跳數過多，增加延遲和丟包率；密度過高則會產生過多的控制消息開銷，浪費帶寬和能量。一般建議路由器節點之間的間距保持在200-500米（視環境而定），確保每兩個路由器之間至少有2-3條可選路徑。
第三，做好射頻規劃。雖然Wi-SUN支持跳頻技術可以自動規避干擾，但前期的射頻規劃仍然重要。需要調查部署區域的頻譜使用情況，避開強干擾頻段。同時，BR和路由器節點應安裝在較高位置，減少建筑物遮擋和地面反射的影響。
第四，建立網絡監控體系。利用BR的管理接口和CoAP/LWM2M協議，可以實時監控全網節點的在線狀態、信號強度、數據流量等關鍵指標。當發現某個區域的鏈路質量持續下降時，可以提前介入，避免故障發生。RPL的Trickle Timer機制也可以作為網絡穩定性的風向標——如果DIO發送頻率頻繁重置，說明網絡拓撲不穩定，需要排查原因。
總結與展望
本文深度解析了Wi-SUN Mesh自組網技術的三大核心機制：多跳中繼讓數據跨越數公里的距離、自愈功能確保網絡在節點故障時自動恢復、RPL協議通過DODAG和Trickle Timer實現了高效且自適應的路由管理。這三大機制共同構成了Wi-SUN FAN網絡高可靠、高可擴展的技術基礎。
隨著Wi-SUN FAN 1.1的推出，OFDM調制帶來的2.4 Mbps高速率、低功耗設備20年電池壽命、速率自適應協商等新特性，將進一步拓寬Wi-SUN的應用邊界。從智能電網到智慧城市，從農業物聯網到工業監測，Wi-SUN Mesh網絡正在成為全球大規模物聯網部署的首選技術之一。
本文轉載自唯尚聯盟，原文鏈接：https://mp.weixin.qq.com/s/VB2VloghKzE2SAXNMn2j2Q
